Hello 各位机械 / 材料党！是不是每次看超声波探伤波形都头大？明明看着像裂纹，结果是气孔？今天这篇手把手教你认缺陷波，看完直接上手不慌！（文末附对比表格 + 互动提问，记得看到最后～）​

一、先搞懂：看缺陷波就盯这 4 个点！​

咱先不搞复杂理论，记住这 4 个核心要素，看图就有方向：​

1. 波幅 & 衰减：波峰越高 = 缺陷反射越强，衰减快 = 内部可能疏松（比如豆腐渣状夹渣）​

2. 波形形状：尖峰 = 规则缺陷（气孔），多峰 = 粗糙缺陷（裂纹），钝峰 = 杂质类（夹渣）​

3. 位置：用声程算深度，同一缺陷换角度探，位置变了可能是倾斜裂纹！​

4. 动态变化：移探头时波突然没 = 点状（气孔），波持续久 = 线状（裂纹 / 未焊透）​

👉 举个栗子：如果波峰又尖又短，移探头秒消失，大概率是气孔！跟着后面内容对号入座更简单～​ ​ 二、重点！4 种常见缺陷波特征对比（附可视化标注）​ （一）气孔：最 “规矩” 的缺陷波​ ✅ 典型波形：尖锐单峰（像针尖戳出来的），基线超干净无杂波​ ✅ 关键特点：​

• 波幅和气孔大小正相关（越大波越高），但太小的气孔会 “隐身”（小于波长 1/2 测不到）​

• 移探头时 “闪现消失”，多个气孔就是零散的 “点状波群”（参考图 1）​

📌 记忆口诀：尖峰一闪过，气孔没跑了！​ ​ （二）裂纹：最危险的 “多峰怪”​ ⚠️ 裂纹是老大难，但波形超好认，记住 “多峰 + 尾波” 就行！​ ✅ 典型波形：宽幅主峰 + 一串小次峰（尾波），倾斜裂纹会出双峰叠加（参考图 2）​ ✅ 关键特点：​

• 波幅高且稳，移探头时波持续久，沿裂纹走会先高后低（形成 “峰值区”，长度≈裂纹实际长度）​

• 旋转探头到特定角度，波幅突然降（取向效应！这是裂纹专属标志，其他缺陷没有）​

📌 划重点：看到带 “小尾巴” 的波，先警惕是不是裂纹！​ ​ （三）夹渣：最 “中庸” 的钝峰选手​ 夹渣是非金属杂质，波形介于气孔和裂纹之间，别搞混！​ ✅ 典型波形：钝圆单峰 / 双峰，没有明显尾波，基线可能轻微波动（参考图 3）​ ✅ 关键特点：​

• 波幅整体偏低，和大小不成正比（因为杂质和金属 “阻抗差小”，反射弱）​

• 移探头时波持续距离短，就算是长条夹渣，波峰也很均匀，没有明显高低差​

（四）未焊透：焊缝里的 “规则长条波”​ 焊接口常见问题，波形超有方向性，找对角度就好认！​ ✅ 典型波形：对称尖峰 / 双峰，无杂波（因为未焊透界面很平整），带氧化层会轻微展宽（参考图 4）​ ✅ 关键特点：​

• 波幅高且稳，同一焊缝里波高差不多（缺陷形态均匀）​

• 探头垂直焊缝时波最高，转 45° 波就降，移探头时波能跟着焊缝走很远​

👉 对比小技巧：同样是长条波，裂纹有多峰尾波，未焊透是干净尖峰，记准这个区别！​ ​ 三、避坑指南：3 个最容易误判的情况​

1. 底波干扰：缺陷靠材料底部，波和底波叠一起？​

👉 解决：换高频探头（波长变短，分辨力 up），或用双晶探头（近场盲区小）​

1. 表面氧化层造假波：波幅低还移探头就没？​

👉 解决：先打磨表面，或先在无缺陷区校个准，排除假信号​

1. 晶粒粗造噪声：波形乱七八糟全是小杂波？​

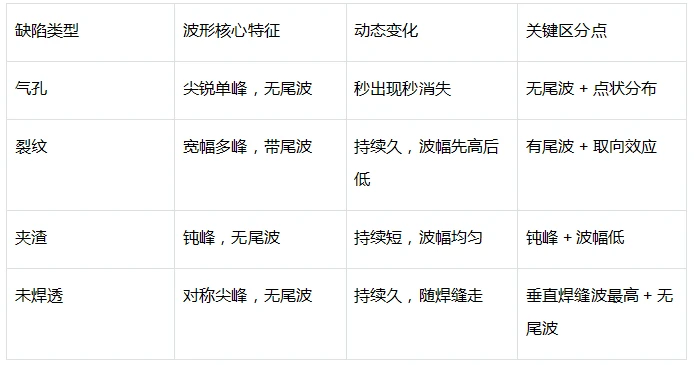

👉 解决：换低频探头（减少散射），或聚焦探头（能量集中，信噪比拉满）​ 四、懒人总结：缺陷波对比表（建议截图保存！）
