在多层 PCB 设计中，层叠设计堪称 “隐形的基石”，其合理性直接决定着产品的信号质量、抗干扰能力乃至使用寿命。不少工程师都曾因忽视层叠细节，导致后期出现串扰、辐射超标、板子翘曲等棘手问题。今天，我们就来拆解多层板叠层的 5 大核心原则，帮你避开设计陷阱！

原则一：信号层紧挨着地层，串扰辐射全搞定

高频高速信号在传输时，就像一群 “调皮的孩子”，容易互相干扰（串扰），还会向外 “喊话”（电磁辐射）。而地层就是最好的 “管理员”——

• 它能为信号提供稳定的电流回路，避免信号 “迷路”；

• 像盾牌一样屏蔽电磁辐射，降低对外界的干扰；

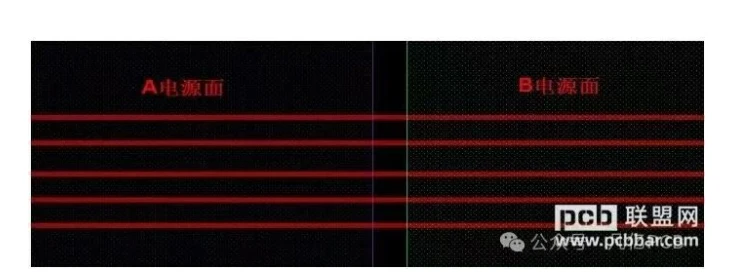

• 尤其关键的是，能避免高频信号出现 “跨分割”（信号参考层跳来跳去）的问题。

划重点：重要信号一定要放在靠近地层的信号层，让地层全程 “保驾护航”。

原则二：层叠对称是王道，板子不翘才可靠

如果把 PCB 板比作一块 “三明治”，层叠不对称就像夹心分布不均，加热后必然翘曲。这种翘曲会直接导致：

• 贴片时元器件定位不准；

• 焊接时出现虚焊、假焊，留下可靠性隐患。

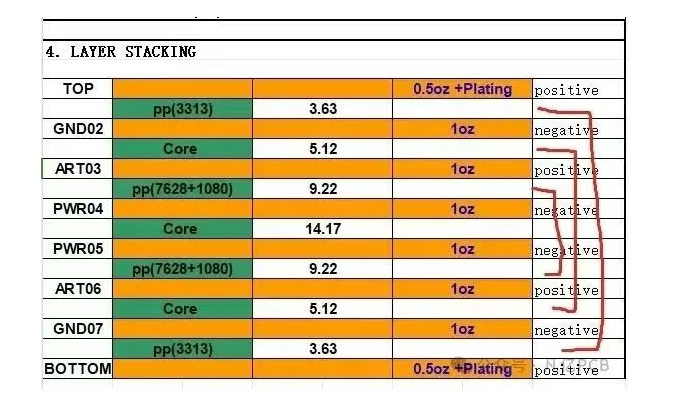

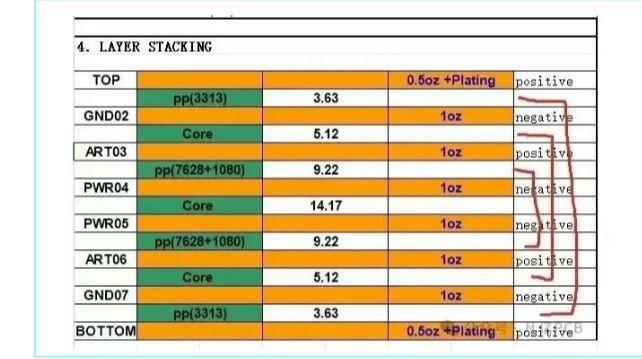

看下面的示例，对称的层叠结构（从顶层到底层，材料、厚度对称分布）能完美平衡应力，让板子平整如新。

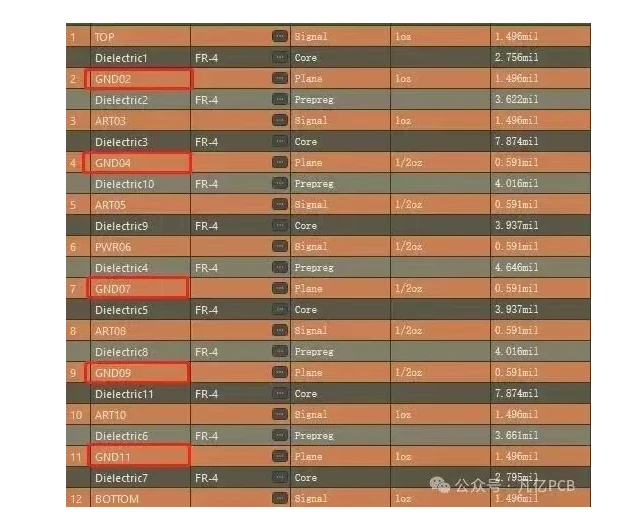

原则三：器件相邻设地平面，屏蔽抗扰两不误

元器件工作时会产生电磁干扰，而与器件相邻的层设置为地平面，就像给器件加了一层 “金钟罩”：

• 有效屏蔽外界干扰，也防止器件干扰其他信号；

避免表底层信号因参考层不连续而出现 “跨分割” 问题（跨分割会导致信号阻抗突变，影响传输质量）。

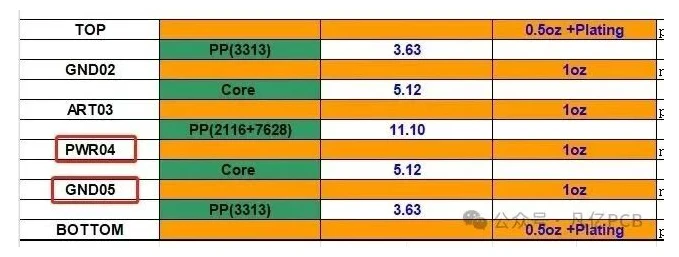

原则四：电源地层紧相邻，平面电容降阻抗

电源层和地平面就像一对 “黄金搭档”，相邻放置时会形成天然的 “平面电容”：

• 这种电容能有效滤除电源噪声，稳定供电电压；

• 大幅降低电源平面的阻抗，让高频电流传输更顺畅。

这一点在高速数字电路中尤为重要，能显著减少电源波动对信号的影响。

原则五：避免相邻平行布线，交叉布线解难题

如果两个信号层相邻且布线方向平行，就像两根平行的天线，串扰会急剧增加，严重影响信号质量。解决办法有两个：

• 一层走横线，另一层走竖线（交叉布线），减少平行长度；

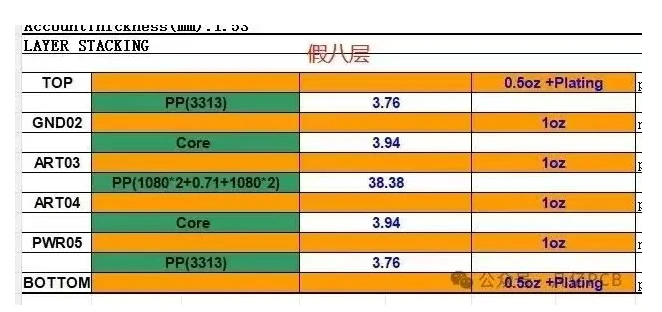

增加两层之间的厚度，拉开间距，比如 “假八层” 设计（通过加厚中间介质层，减少相邻信号层的耦合）。

总结：叠层设计无小事，细节决定成败

多层 PCB 的叠层设计看似复杂，实则遵循 “信号接地、结构对称、屏蔽抗扰、阻抗优化” 的核心逻辑。掌握这 5 个原则，能从源头避免 80% 以上的信号完整性和可靠性问题，让你的产品性能更稳定、更可靠。

你在叠层设计中遇到过哪些坑？欢迎在评论区分享你的经验！
