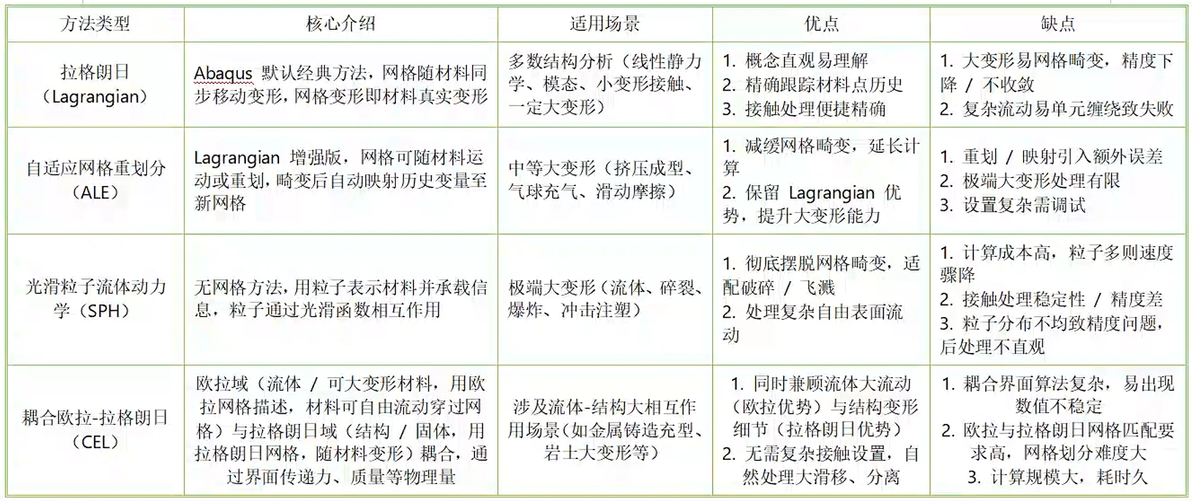

在Abaqus中，一般处理大变形问题的方法主要包括以下几种：
当上述进行模型仿真时，上述几种方法都力不从心时，CEL提供了一种全新的思路。
核心思想：让材料的归材料，网格的归网格
欧拉（Eulerian）域：一个固定的、在空间中不动的“容器”网格。材料在这个网格的单元中流入、流出、流动。就像你用一个固定的筛子去筛流动的沙子，筛子不动，沙子动。
拉格朗日（Lagrangian）域：传统的随材料变形的结构体网格，比如一个螺栓、一个压头。
耦合（Coupled）：通过通用接触（General Contact） 或欧拉-拉格朗日接触，让运动的 Lagrangian 部件与在 Eulerian 域中流动的材料发生相互作用。
简而言之，CEL用欧拉网格来模拟极度变形的材料（如流体、土壤、粉末、需大变形部件），用拉格朗日网格来模拟正常变形的结构体，二者通过接触耦合。 这样，欧拉材料无论怎么流动，其网格永远不变形，完美解决了畸变问题；而结构体则能享受Lagrangian方法在接触和精度上的优势。
CEL的典型应用场景
1. 金属切削、钻孔、铣削：切屑的形成和分离是天然的材料流动。

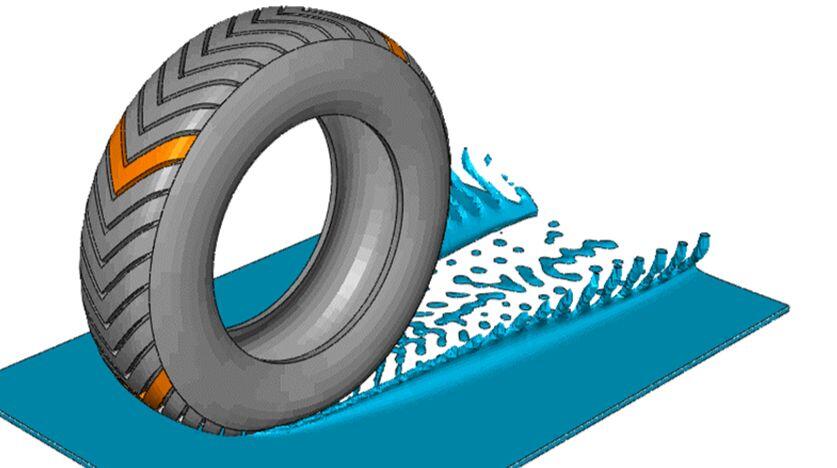

2. 结构入水、液舱晃荡、船体兴波：水用欧拉域，船体用拉格朗日域。
3. 土壤开挖、碾压、 penetration：土体被视为可流动的材料。
4. 食品加工、药片压制成型：粉末、颗粒材料的流动与压实。
5. 密封圈润滑、齿轮搅油：分析润滑油的行为。
使用CEL的关键设置与注意事项（实战精华）
1. 欧拉域的创建与尺寸设定

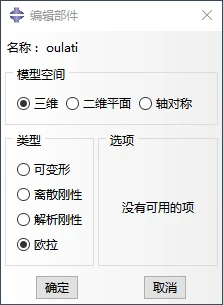

创建：在Part模块创建部件时，选择Eulerian类型。

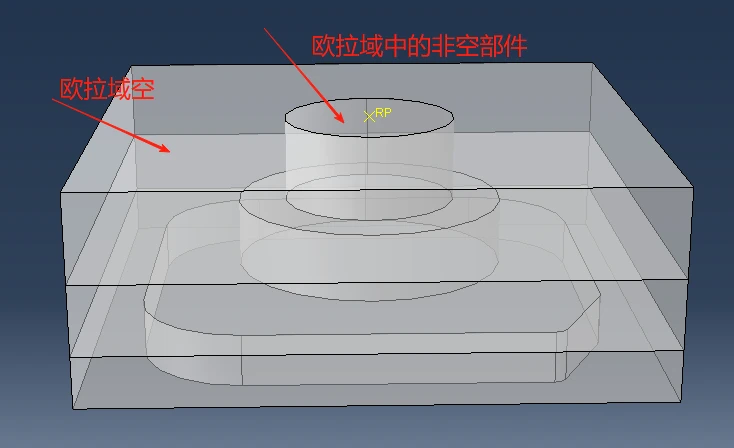

尺寸：欧拉域就是一个“水池”，你要确保这个水池足够大，能够容纳整个变形过程中流动的材料，当存在 Lagrangian 部件时，要能覆盖Eulerian部件Lagrangian 部件的接触面。宁大勿小，但过大会增加计算成本。
CEL的典型应用场景
1. 金属切削、钻孔、铣削：切屑的形成和分离是天然的材料流动。
2. 结构入水、液舱晃荡、船体兴波：水用欧拉域，船体用拉格朗日域。
3. 土壤开挖、碾压、 penetration：土体被视为可流动的材料。
4. 食品加工、药片压制成型：粉末、颗粒材料的流动与压实。
5. 密封圈润滑、齿轮搅油：分析润滑油的行为。
使用CEL的关键设置与注意事项（实战精华）
1. 欧拉域的创建与尺寸设定
创建：在Part模块创建部件时，选择Eulerian类型。
尺寸：欧拉域就是一个“水池”，你要确保这个水池足够大，能够容纳整个变形过程中流动的材料，当存在 Lagrangian 部件时，要能覆盖Eulerian部件Lagrangian 部件的接触面。宁大勿小，但过大会增加计算成本。
2. 材料赋予与初始体积分数（EC - Eulerian Volume Fraction）
这是CEL设置中最核心、最容易出错的概念！
EC：它定义了每个欧拉单元被某种材料填充的百分比（1=完全填充，0=完全空，0.5=填充一半）。

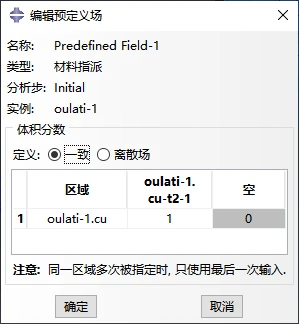

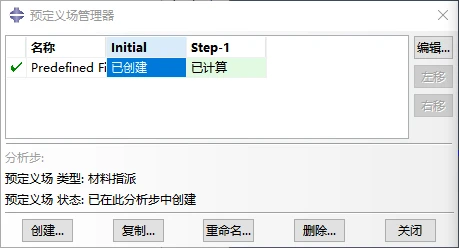

初始状态：你必须通过预定义场（Predefined Field） 来告诉Abaqus，在计算开始前，欧拉域的哪些区域被材料填充。通常使用“均匀（Uniform）” 或通过“离散点（Discrete Points）” 选择一个初始几何体来定义。

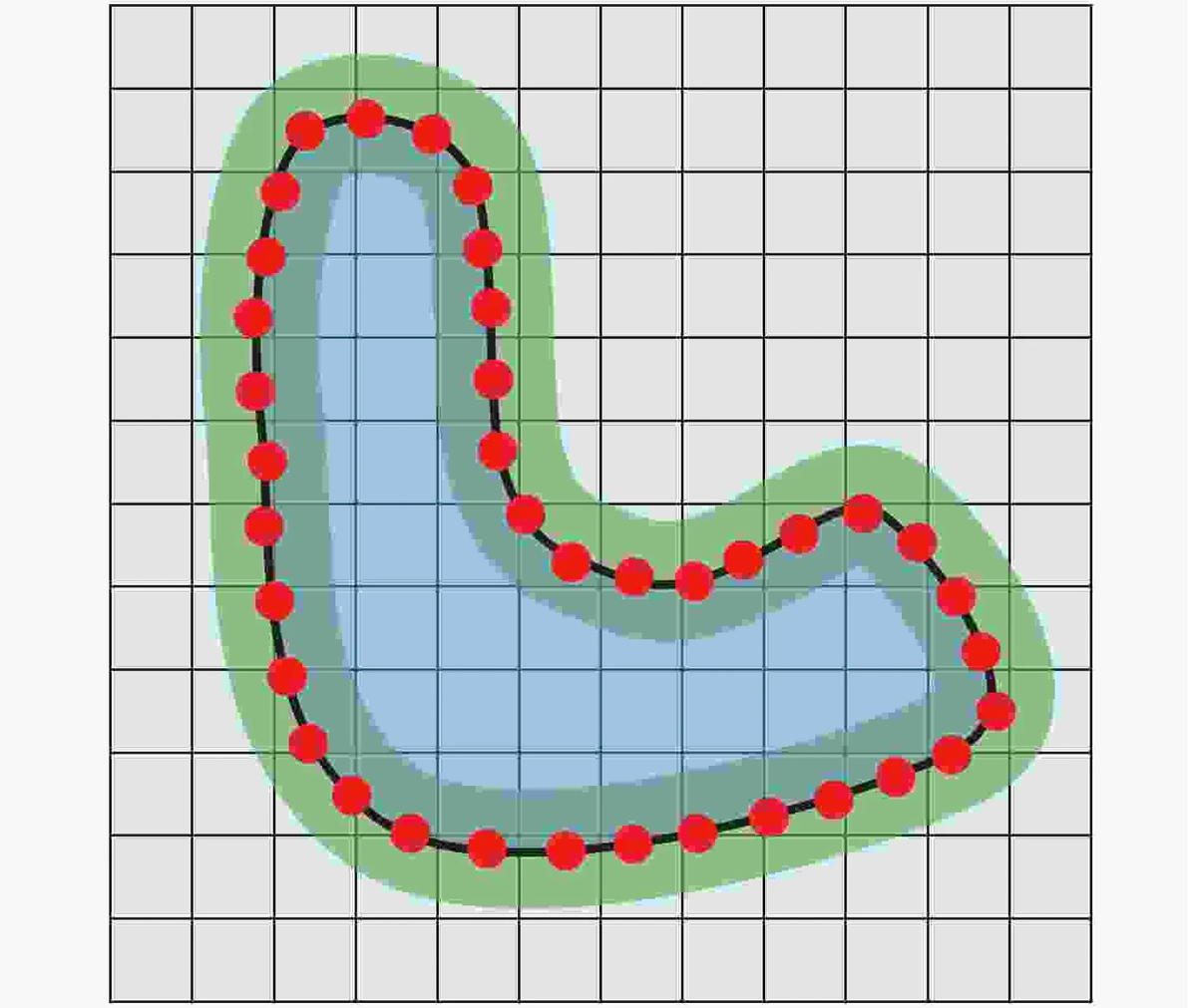

材料界面：材料与空气（或另一种材料）的界面不是清晰的网格边界，而是通过单元内EC值从1到0的过渡区域来表征。因此，网格密度决定了界面的分辨率。
3. 材料定义
欧拉域内的材料（如水、土壤）本构模型通常需要包含失效或塑性行为，以允许其像流体一样流动（例如，土壤可用Drucker-Prager模型，金属可用Johnson-Cook模型和失效准则）。
4. 接触设置
必须使用通用接触（General Contact）。
接触属性中， tangential behavior通常设置为“Frictionless”或很小的摩擦系数，因为欧拉材料与Lagrangian部件的相互作用机制比较复杂，过大摩擦可能导致不稳定。
欧拉域本身不需要定义接触。
5. 网格划分
欧拉域：通常使用结构化网格（Hex-dominated），如六面体单元EC3D8R。因为材料在规则网格中流动更稳定，计算效率更高。（注意：欧拉体不能划分四面体网格，尽量使用结构化网格，一提高计算精度及效率）
拉格朗日部件：按常规方式网格划分即可。
6. 结果输出与后处理
关心的结果不再是单元的变形（因为欧拉网格不变形），而是：

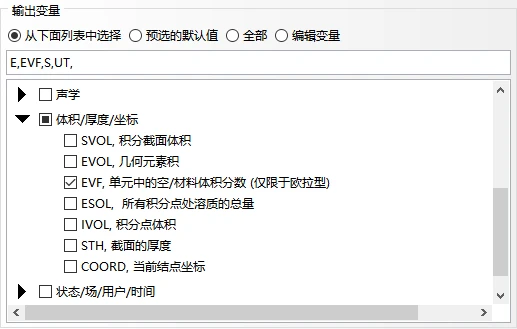

材料分布：在Visualization模块，通过结果→场输出→EVF（Eulerian Volume Fraction） 来查看不同材料的分布和流动过程。这是观察现象的关键。
应力应变：应力应变云图只显示在有材料（EC>0） 的单元上，空气区域（EC=0）没有意义。
补充：
CEL的成本：CEL计算量通常很大，因为欧拉域往往节点数很多，且是多材料计算。显式分析（Abaqus/Explicit）是使用CEL的首选求解器，因为它能更好地处理高度非线性的接触和材料失效。
与SPH的抉择：对于高速冲击、破碎、溅射问题，SPH可能更合适。对于连续流动、与结构有复杂相互作用的问题（如压铸成型、切削、入水），CEL通常是更好的选择。
思维的转变：使用CEL最大的挑战是从传统的“跟踪材料变形”思维，转变为“观察材料在固定网格中流动”的思维。
CEL是Abaqus武器库中一把强大而 specialized 的利器。它并非万能，但对于特定的一类极端大变形问题，它能提供其他方法无法企及的解决方案。希望这篇文章能成为你开启CEL仿真大门的钥匙。
（完）
