锂离子电池制造领域正在经历一场静悄悄的革命。传统湿法电极工艺如同一位步履蹒跚的老者——活性材料、导电剂和粘结剂（如PVDF）与有毒溶剂NMP（N-甲基吡咯烷酮）混合成浆料，涂覆在集流体上，再耗费巨量能量烘干回收溶剂。这一“祖宗之法”不仅成本高昂，更在微观层面埋下隐患：
NMP溶剂的经济与环境枷锁：每升价格超3美元，溶剂回收环节占设备与能源成本的53.99%，仅干燥与回收就吞噬整线能耗的45%。
结构缺陷的宿命：溶剂蒸发后留下高达56%的孔隙率，活性物质如散沙般松散，厚电极涂布时极易开裂掉粉。粘结剂在烘干过程中向表面迁移，底层活性颗粒失去保护，循环后直接“裸奔散架”。
厚度极限的桎梏：湿法涂布厚度被锁死在160μm以下，面容量难以突破2.5 mAh/cm²，成为高能量密度电池的瓶颈。
干法工艺核心：从PTFE拉丝到静电喷涂的技术博弈
干法电极的核心命题是如何无溶剂实现粉末的精准控制，形成两大技术流派：
1.粘结剂纤维化（Maxwell/特斯拉路线）
PTFE（聚四氟乙烯）在干法工艺中扮演着“分子蜘蛛侠”的角色。当温度超过19℃，其分子链从三斜晶系转为六方晶系而软化，在高剪切力作用下被撕扯成网状纤维，将活性颗粒紧密包裹。
四步成膜魔法：
干混：活性物质、导电剂与PTFE粉末在高速混合机中预混（转速1000-2500 rpm）
捏合块状：通过气流粉碎机或螺杆挤出机施加剪切，触发PTFE原纤化
挤压成膜：热辊压（60-150℃）形成自支撑膜，厚度可达500μm
热压复合：膜片与集流体在80-200℃下辊压复合
特斯拉的精密武器：多级差速辊压机压力精度达±0.1MPa，将三元材料压实密度提升至3.62 g/cm³（湿法仅3.34 g/cm³），磷酸铁锂更飙升至3.05 g/cm³（提升32.6%）。

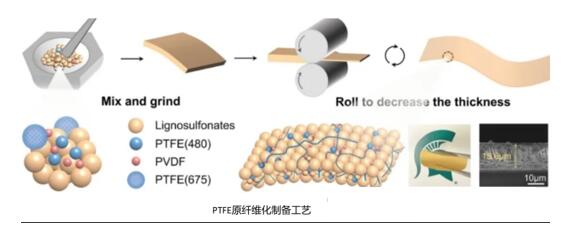

PTFE原纤维化制备工艺

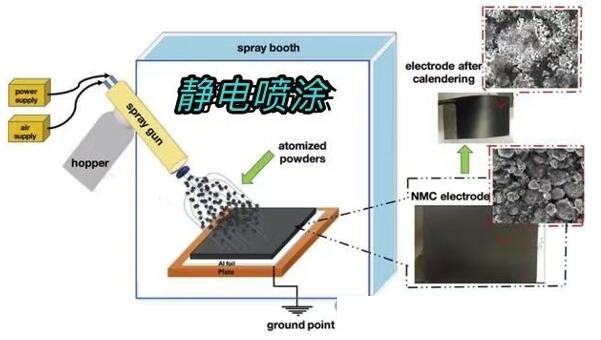

2.静电喷涂（丰田路线）
高压气体预混活性物质、导电剂和粘结剂;
静电喷枪赋予粉末负电荷，吸附至正电集流体;
热辊压固定成型，此方法虽避免溶剂，但量产良率仅70%，均匀性控制困难，逐渐边缘化。
技术路线竞赛结局：Maxwell的纤维化路线凭借自支撑膜的柔韧性和与卷对卷产线的兼容性胜出，成为特斯拉4680电池的“心脏技术”。
干法的性能跃升：省去烘箱，能量密度跃升20%
1.成本砍刀：向溶剂和能耗开战
干法工艺直接消灭了NMP和烘箱，颠覆了成本结构：
制造成本直降18%（0.056元/Wh），设备与能耗成本削减超50%；
厂房面积缩减90%，百米烘道被紧凑的混合-压延单元替代；
环境毒性归零，彻底摆脱VOC排放与溶剂回收负担。

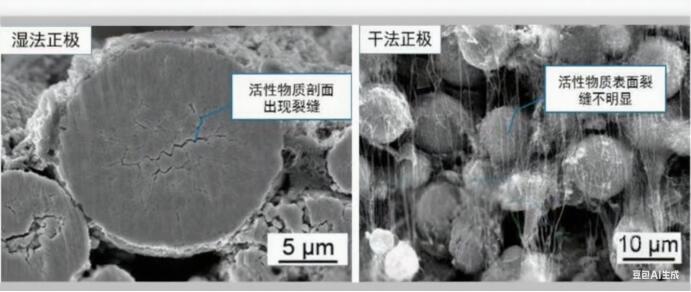

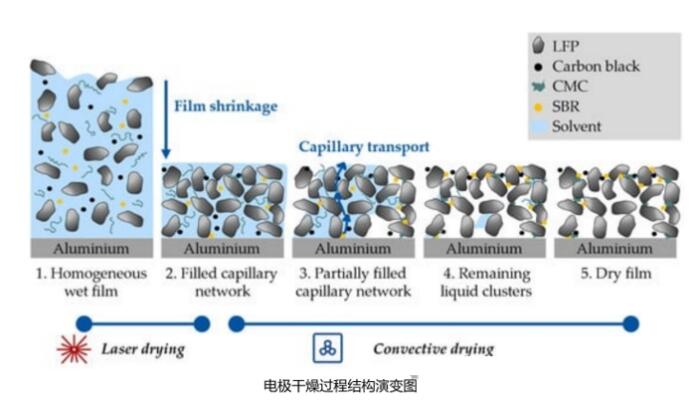

电极干燥过程结构演变图
2.性能碾压：从孔隙率到循环寿命的全面突破
压实密度跃升：无溶剂蒸发留下空洞，颗粒实现分子级紧密堆叠。石墨负极压实密度从1.63 g/cm³升至1.81 g/cm³（+11%），为高首效负极铺路
厚电极自由：干法轻松突破500μm厚度极限，面容量飙至4 mAh/cm²以上，助力能量密度提升20%
循环寿命开挂：PTFE纤维网包覆活性颗粒，抑制体积膨胀。LFP正极在1C倍率下循环2000次容量保持率95%，较湿法提升5%
3.预锂化最佳拍档
湿法工艺中预锂添加剂遇NMP剧烈反应报废。干法环境彻底解放锂粉活性，首效升8%，为硅碳负极商业化扫清障碍。

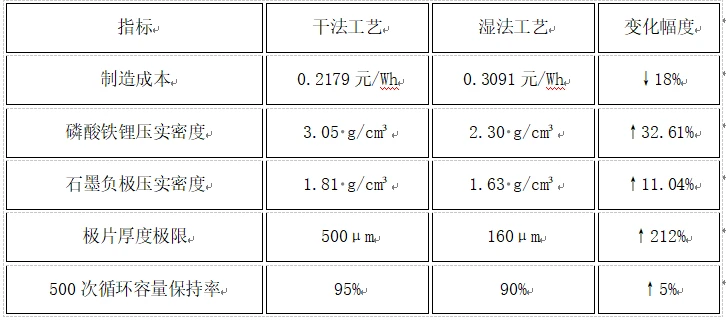

表1：干法与湿法工艺综合性能对比
产业化拦路虎：PTFE叛变、设备天价与固态电池适配难题

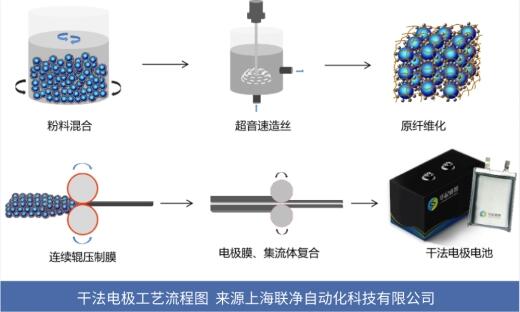

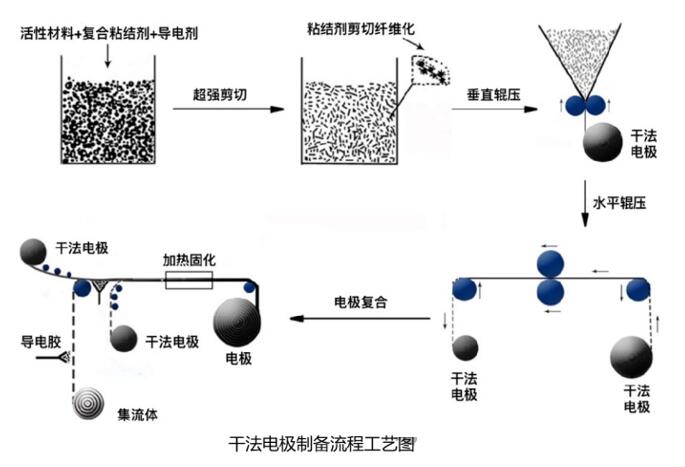

干法电极制备流程工艺图
1.PTFE的“自杀倾向”：负极中的不定时炸弹
PTFE的低LUMO能级（-0.206 eV）使其易接受电子，在石墨负极低电位下发生还原分解：
首效杀手：PTFE分解消耗锂离子，半电池首效暴跌21%，全电池不可逆容量损失超50%；
链断裂危机：SEM显示循环后PTFE纤维断裂，生成LiF加剧界面阻抗。
改性方案亡羊补牢：
碳装甲策略：PTFE表面涂覆导电炭层（0.1-100μm），阻断电子转移路径，将分解率压制80%
分子手术：长安汽车用萘-锂络合物改性PTFE，破坏部分C-F键形成含氧官能团，粘结强度提升3倍
双粘结剂体系：Maxwell专利采用PTFE+PVDF+CMC（1:1:2），PTFE仅作加工助剂，成膜后“功成身退”
2.设备天价：精密辊压机堪比光刻机
千万级投入：3500吨级辊压机（如特斯拉采购的SACMI 2000）价格超传统设备5倍，压力精度需±0.1MPa；
量产龟速：干法正极成膜速度仅50 m/min，远低于湿法160 m/min；
均匀性玄学：干粉混合依赖双轴混合机高速分散（45 m/s）与低速搅拌（13.6 m/s）交替，残留率要求＜0.5%。
3.

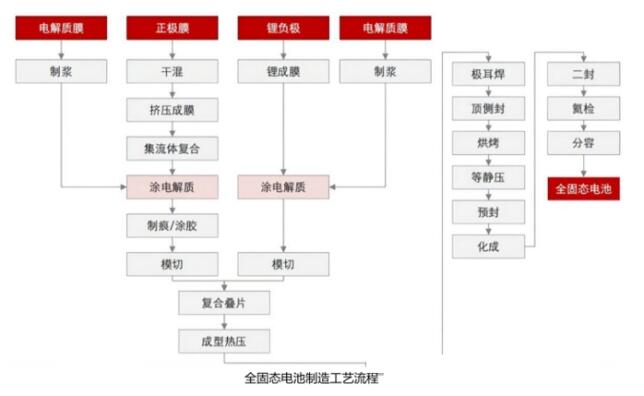

全固态电池制造工艺流程
干法虽被视作固态电池“官配工艺”，但面临新挑战：
固固界面阻抗：干电极与固态电解质接触电阻超100 Ω cm²，比湿法高3倍;
硫化物脆性难题：Li₆PS₅Cl电解质在干压中易碎裂，丰田被迫采用分层压制工艺避难.

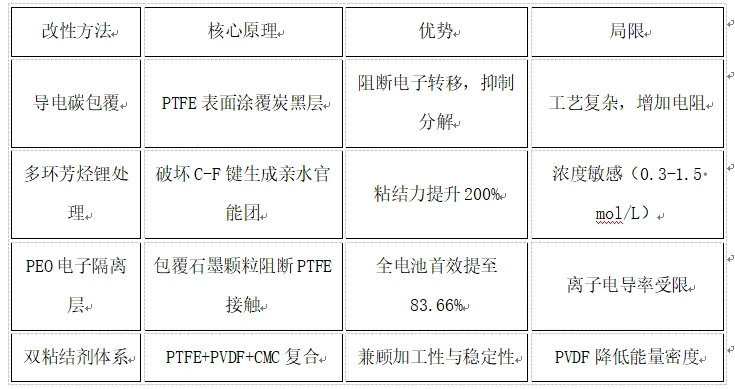

表2：PTFE改性技术路线对比
未来战场：固态电池争霸赛中的干法军备竞赛
1.特斯拉：干法+4680+CTC三位一体
将Maxwell技术植入4680电池，配合结构胶与CTC底盘集成，使Model Y续航提升16%；
正极干法量产良率突破90%，但负极仍依赖湿法过渡。
2.中国玩家：设备与材料双路突围
宁德时代：联合琥崧科技定制气流粉碎机，解决高镍三元碎裂问题，正极压实密度冲至3.8 g/cm³；
蜂巢能源：专利布局粘接剂原纤化技术，SVOLT全球专利数达8件（仅次于Maxwell的37件）；
清研电子：建成国内首条0.1GWh硫化物固态电池干法产线，良率85%；
上海联净：自主研发连续式干法辊压设备、PTFE纤维化气流粉碎机、硫化物全固态电池干法制膜生产线。

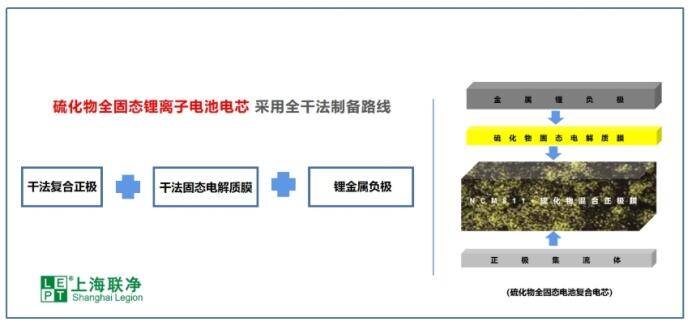

上海联净硫化物全固态电池干法制备路线
上海联净PTFE纤维化气流粉碎机
上海联净干法设备
3.固态电池的干法门槛
硫化物电解质遇水剧毒，干法成唯一量产路径。上海联净开发卷对卷干法设备，将界面阻抗压至20 Ω cm²，推动能量密度迈向500 Wh/kg。

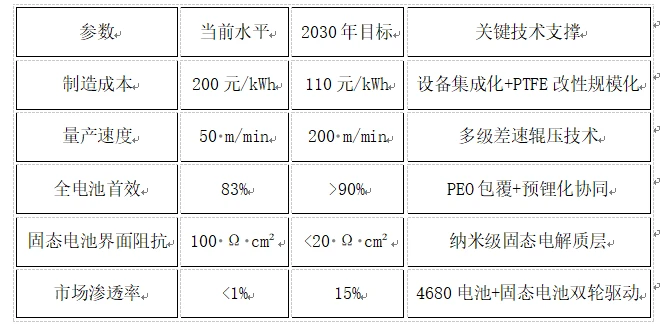

表3：干法电极技术路线性能预测（2030年）
结语：干掉溶剂只是起点，真正的革命在工业化战场
干法电极技术如同新能源世界的“工业革命”，它挥刀砍向传统制造的沉疴：
已实现的颠覆：NMP溶剂被永久驱逐，厚电极封印解除，电池能量密度站上300 Wh/kg，500 Wh/kg已成可及目标；
待攻克的山头：PTFE在负极的化学背叛、千万级辊压机的成本桎梏、固固界面的阻抗魔咒，仍是量产路上的三座大山。
破局点已在孕育：
材料革命：生物基粘结剂（如壳聚糖）或自修复聚合物有望替代PTFE；
设备攻坚：上海联净自主研发的电磁加热辊压机，凭借精准的温度场控制（±1℃）与压力反馈系统（±0.05MPa），破解了传统热辊压温度均匀性差的行业痛点。其电磁感应加热方式较常规电阻加热效率提高40%，在 500μm 厚电极压制中实现界面热应力均匀释放，使极片一致性良率提升至92%。同时，设备成本较进口同类产品降低30%，为干法工艺规模化降本提供关键支撑；
上海联净连续式干法电极设备
AI智造：机器学习优化辊压参数，良率向95%突破；
混合工艺过渡：正极干法+负极湿法的“骑墙策略”，成为当前4680电池的现实选择。
特斯拉宣称“干法电极让电池成本再降50%”的豪言，终需在关停最后一条烘烤产线时验证。当电池厂主动拆除烘箱的那天，才是干法真正的胜利日。而这一天，正随着全球首条GWh级产线的轰鸣加速驶来。
文字参考资料：科学让我给你翻译、上海联净
注：本站转载的文章大部分收集于互联网，文章版权归原作者及原出处所有。文中观点仅供分享交流，不代表本站立场以及对其内容负责，如涉及版权等问题，请您告知，我将及时处理。
