上学学习电路的时候，我一直搞不清楚这些电路元件用在什么地方，后来从事嵌入式领域，虽然也接触电路，但是对于硬件底层还是不很了然。直到玩了《图灵完备（turing complete）》这款包装成游戏的电路软件才有了直观深入的了解。如果你是学习计算机相关专业的学生，强烈建议你玩一下这个游戏，会让你对计算机有更深入和直观的了解。

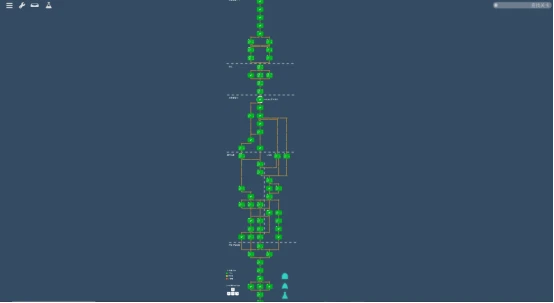

进入游戏后出现如下图所示的树型结构图，从下至上，由简至繁，一步步从一个与非门开始逐步构建出一个图灵完备的计算机，之后通过汇编用自己构建的计算机解决一些实际的问题。
一、基础逻辑门电路

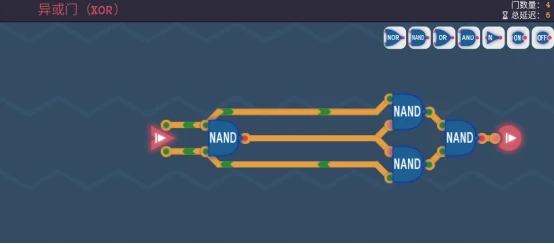

这一部分构建最基本的门电路，包括与非门（NAND）、非门（NOT）、与门（AND）、或非门（NOR）、或门（OR）、异或门（XOR）、同或门（XNOR）等等。这里值得一提的是异或门，它有很多种构建方法，但是加上一点点限制可以通过巧妙的方式构建。比如限制用4个与非门构建异或门，这是steam的一个成就，解法如下：

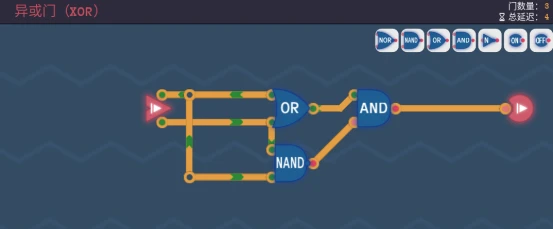

这里用了4个门，延迟6，进一步优化，可以只用3个门达到4延迟，解法如下：
其他逻辑门电路比较简单，这里就略过了。
二、算数运算
基本的逻辑门构建完成后，就要用这些门来实现一些特定功能的电路了。

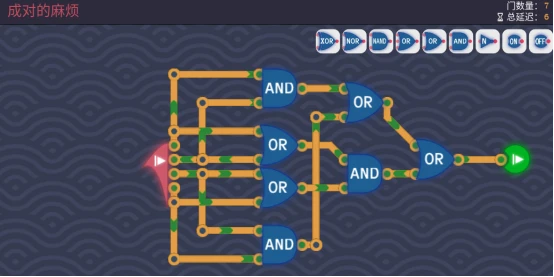

1、成对的麻烦

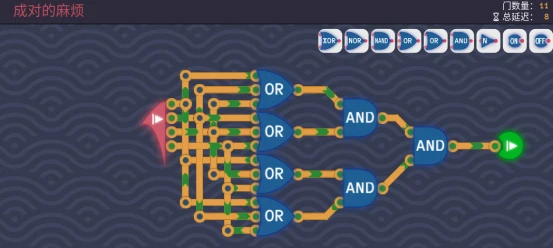

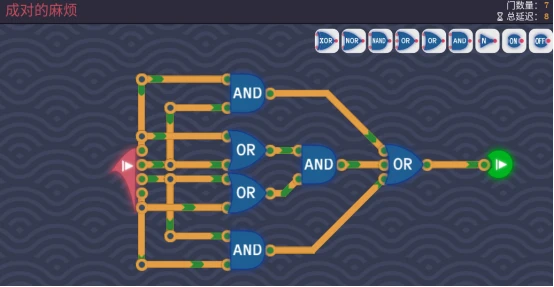

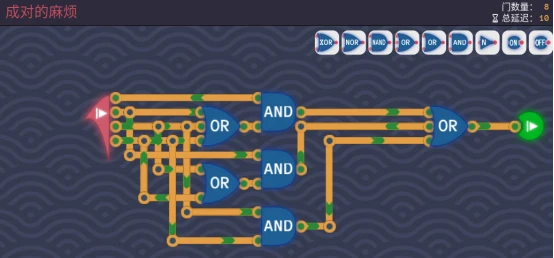

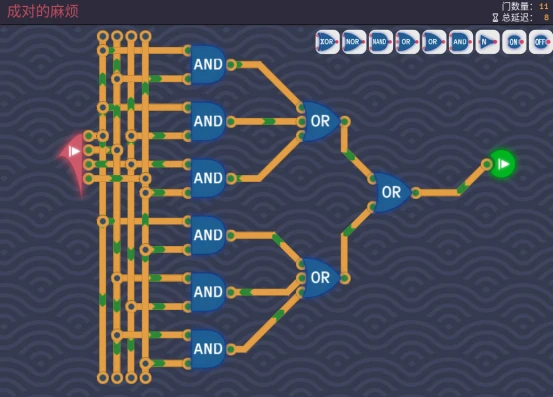

这一关有多种解法，最直观最容易想到的是如下这种：
它的逻辑表达式是

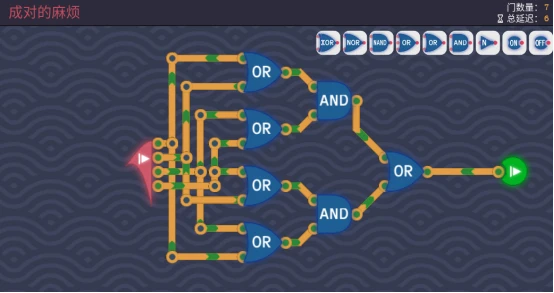

这个表达式是可以化解的，每一个化解得到的表达式都可以用电路表示，对应一种解法。其他解法如下：
上面这俩看着一样，但是总延迟有区别。

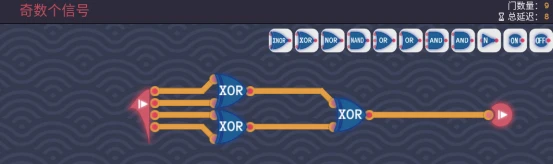

2、奇数个信号
二进制的特点，奇数个1全部异或后是1，偶数个1全部异或后是0。

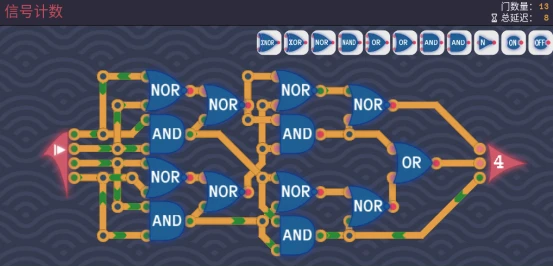

3、信号计数

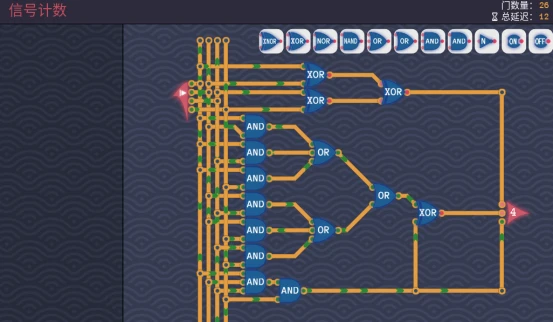

此关也有多种解法，最笨最直接的方法如下：
结合“成对的麻烦”那关可以优化中间部分，这里就不贴出来了。还有一种思路是把所有的输入位求和，结果和进位组合出我们想要的结果，如下：
两个或非（NOR）和与（AND）构建了一个半加器，下一关就是。

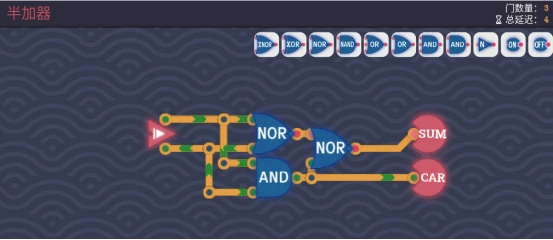

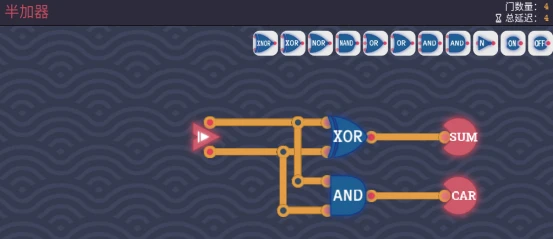

4、半加器
也可以用异或XOR和与AND实现，不过门数多了一。

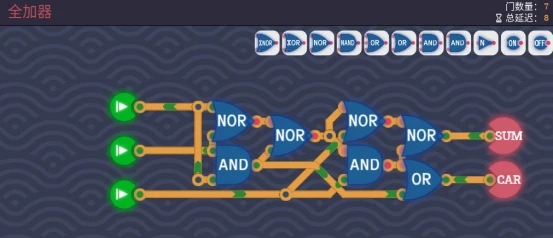

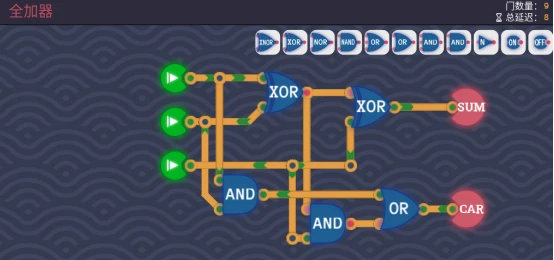

5、全加器
半加器再加一位，其实在信号计数已经做过了。

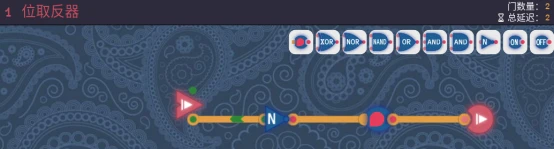

6、一位取反器

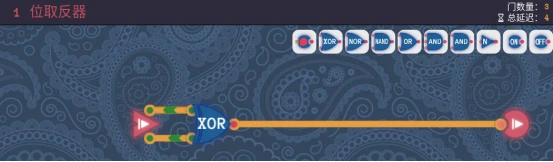

这关的正常解法就是异或，如下：
如果针对这关本身的话，还可以再优化门数量和总延迟，当然这种优化除了提高分数没啥实际意义。如下：
7、8位加法器
8位或、8位非没啥好说的，这里略过。

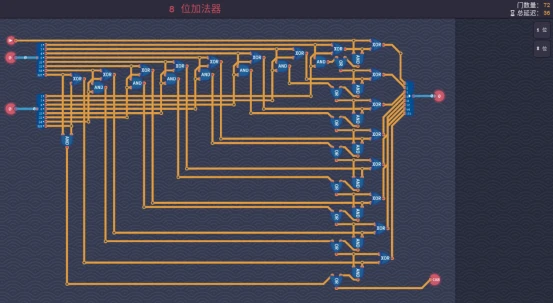

8位加法器有多种解法，不同解法性能差异很大，所以steam有个成就是实现延迟不超过35的加法器。思路是各位求和然后跟上一位的进位相加得到最终的结果，可以用全加器实现，不过那个性能很差，这里不做演示，大家可以自行实现。如下是第一种实现方式：
可以看到总延迟是36，刚好没法满足成就要求，原因是高位的结果需要等上一位的进位算出后才能开始计算，这就拉低了计算的效率。

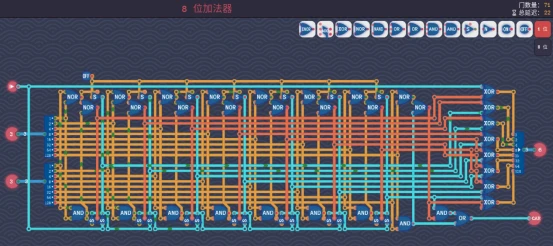

实际上当给定两个数后，每一位有没有进位是确定的，比如两个都是0肯定没有进位，两个1肯定有进位，一个0和一个1不确定，需要看前面的进位情况，但最终肯定是可以确定的，通过这种思路，可以让各位求和与求进位同时进行，然后把结果和进位加起来即可。如下：
这里总延迟降低到了22，图中橘红色线代表和的结果，青色线表示进位，这里还是利用了两个NOR和一个AND的半加器，理解了这个半加器看懂这里还是比较容易的。这关还能进一步优化，比如进位是0可以不用管，默认就是0，上面那7个开关可以去掉，不过为了理解我保留了。看排行榜可以达到用65个门构建16延迟的8位加法器，有耐心的可以挑战。
8、相反数

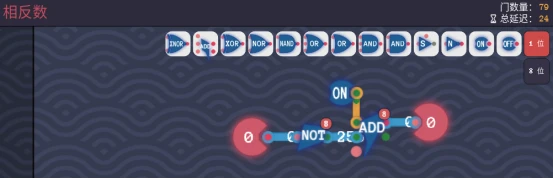

最直接的思路是取反加1
但是用加法器效率很低。

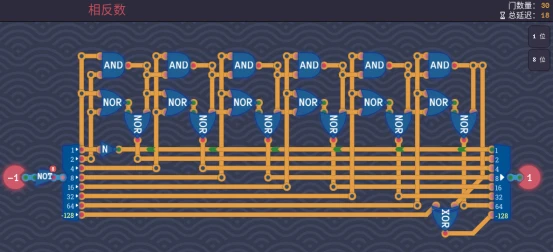

使用分立元件构建半加器实现，
利用德·摩根定律，可以去掉NOT，把AND换成OR，上面的NOR换成NAND，下面的NOR换成AND，进一步优化，如下：

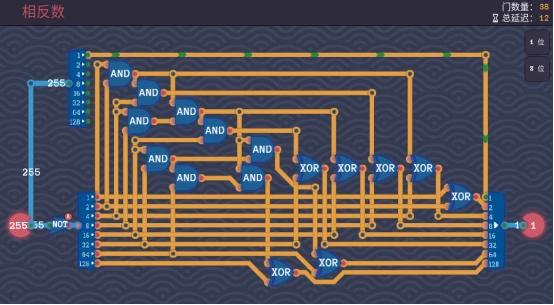

还可以换个思路，一个位前面的位都是1，那该位必反转，用AND判断是否全一，XOR判断是否反转，得到下图的解法：

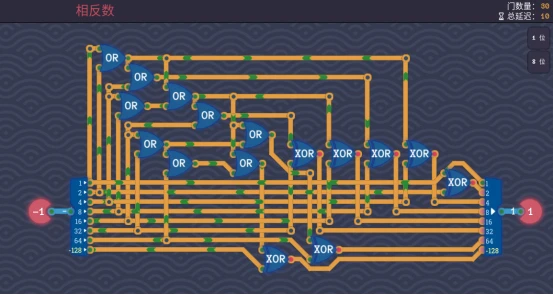

利用德·摩根定律，可以去掉NOT，把AND换成OR，进一步优化，如下：
这个方法总延迟减少不过门数量增加了。排行榜有人用24门达到了10的总延迟，我暂时想不出来了，欢迎大家挑战。
9、存储一字节

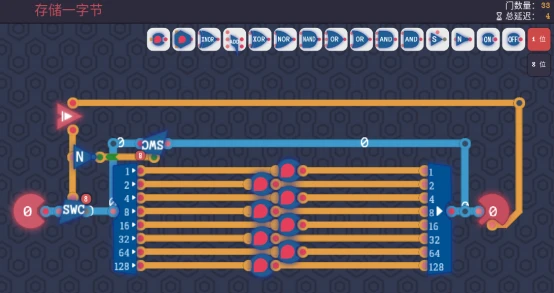

这里如果用上一关构造的一字节存储器，会多几个门，主要是那个非门在每个单字节存储器中都有，而实际上我们可以用一个非门同时控制8个开关，如下所示：

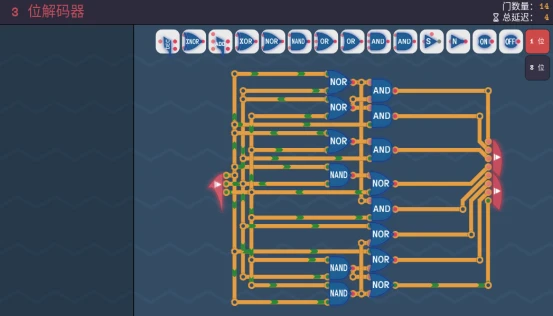

10、3位解码器
3位排列组合，让每一种组合想办法输出1，这里全0和全1可以与其他两个共享前级，所以可以省出2个门。

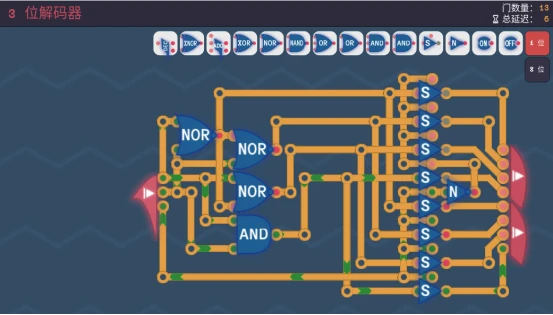

还可以换个思路，先搞个2位解码器，再根据第三位决定是1234还是5678，如下所示：

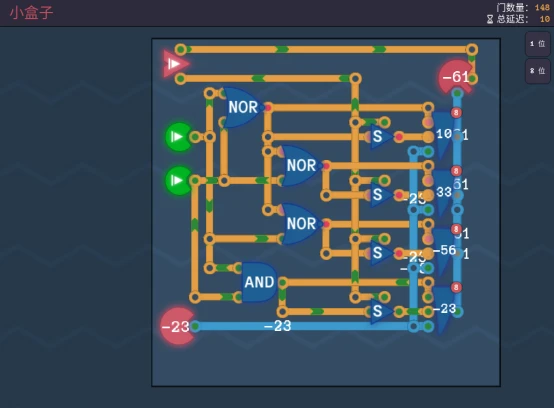

11、小盒子
这里地址可以直接接读使能，但是写必须用开关，可能是同时开读写可能会先写后读，导致同时读写错误，加个开关写比读慢了2个延时就不会有问题了。前面地址的选择可以用三个NOR和一个AND搞定，这应该是2位解码最简单的了。
12、计数器

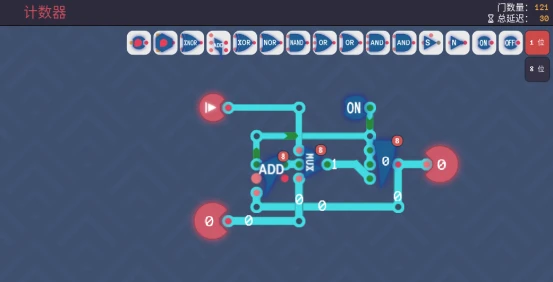

这里如果用之前现成的元器件搭建延迟和门数量都很高

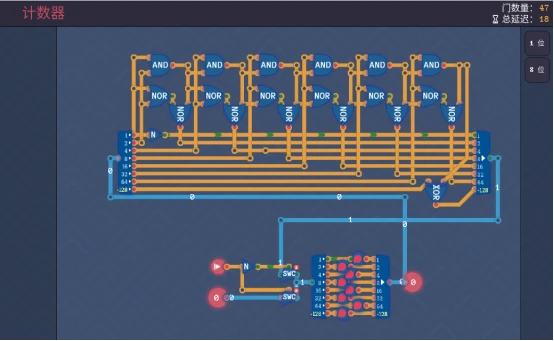

全部用分立元件搭建，这个也是加1操作，跟相反数那里一样，所以可以直接复制相反数的加1部分，下图是综合评分最好的（门+总延迟最少），其他的大家自行尝试。

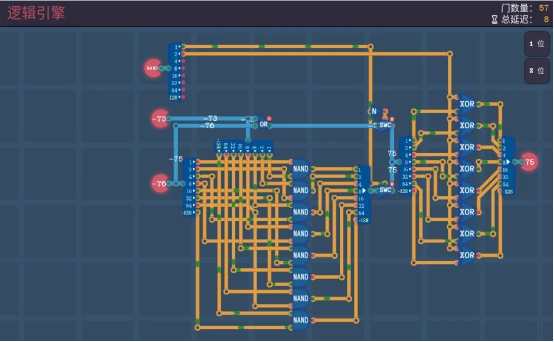

13、逻辑引擎
直接使用德·摩根定律效果不好，对输入取非既增加门又增加延迟

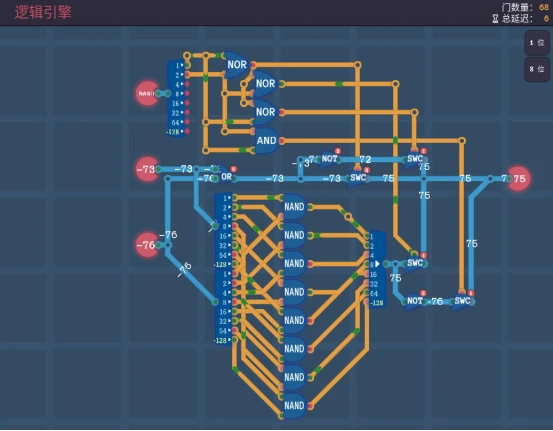

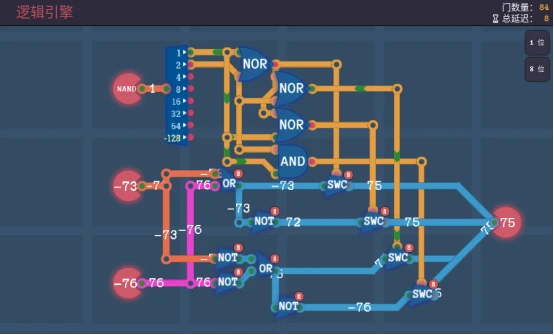

用分立元件实现与非NAND，这样能省出两个NOT的门数量（16），总延迟还能少2
再换个思路，
如上图所示，可以看到，操作码低位可以确定OR/NOR运算还是NAND/AND运算，高位可以确定是否需要取反，由此，可以得到下面的电路。低位选择是OR还是NAND的结果，与高位进行异或运算决定是否需要反转。这个电路总延迟多了2，不过门数量减少了11。
排行榜上有门数量53，延迟6的方法，我实在想不出了。
三、处理器架构
1、算数引擎
在上一关的基础上加上ADD和SUB，
这里减法直接对第二个输入取相反数会增加很多门和总延时，还是回到取反加1这个规律，A-B实际就是A+（~B）+1，~B直接用NOT，1可以放到加法器的进位上，这样可以大大提高减法的效率。

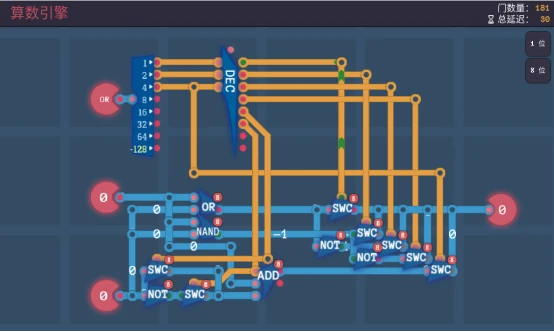

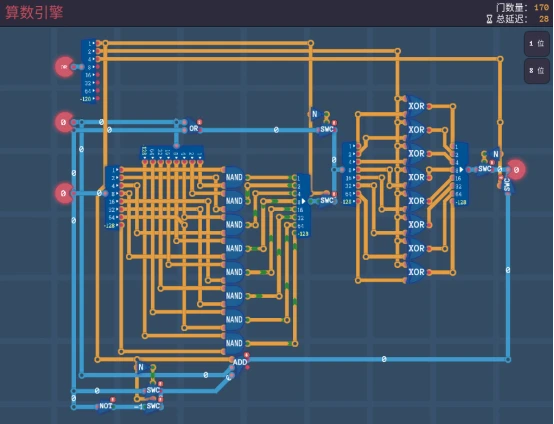

这个模块以后要用，用集成元件的话比较整洁，所以损失点时间和门改成下图看着清爽些。
排行榜能优化到113门、22延时，真不知道怎么做到的。

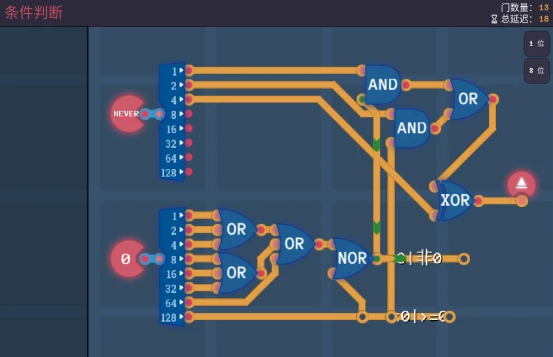

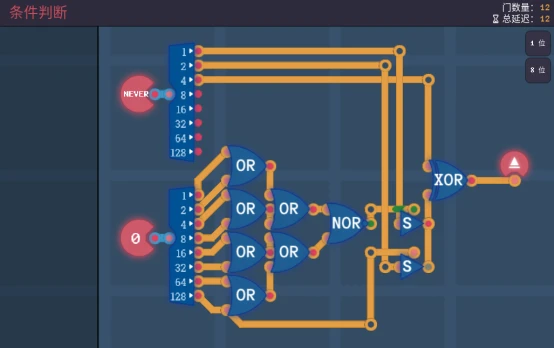

2、条件判断
个人感觉这个题目有点难度，不是做出来难，而是用简洁的办法做出来难，理解难。steam的成就用10个蓝色元件通过条件判断，下面两个解决方案都是网上找的，自己是真的想不出来。

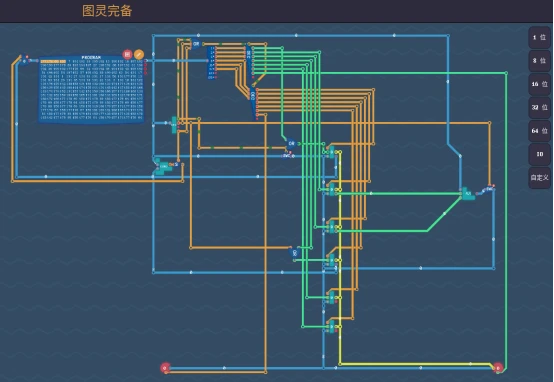

到此，完成图灵完备计算机的基础都搞定了，把它们拼起来就是一台可运行的计算机。
