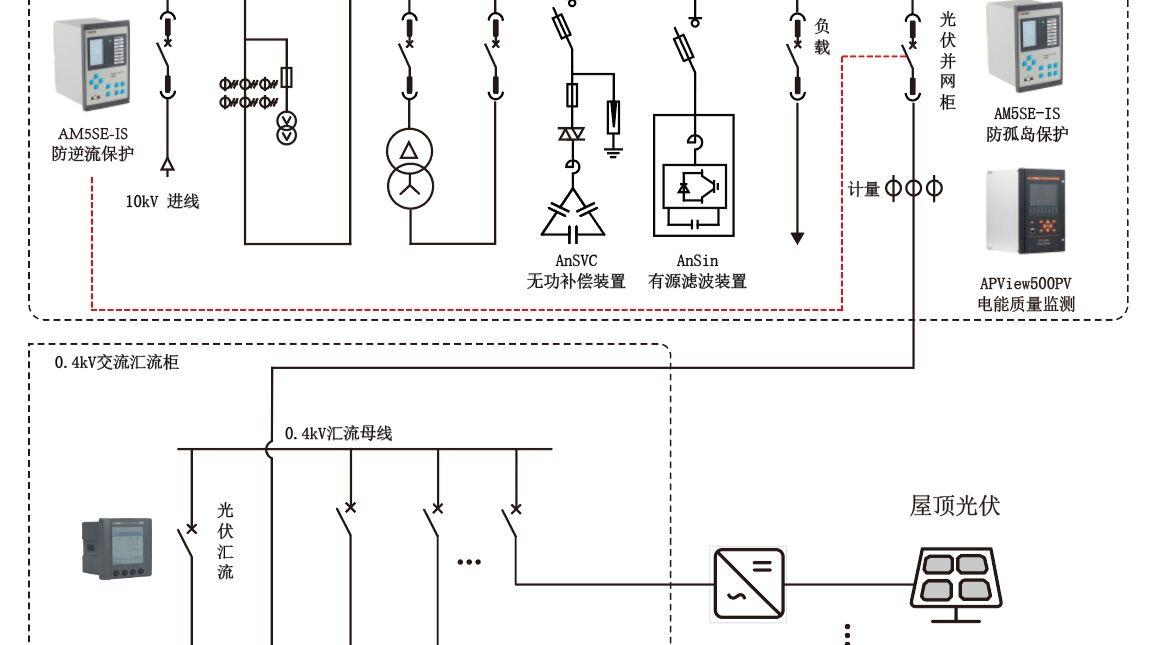

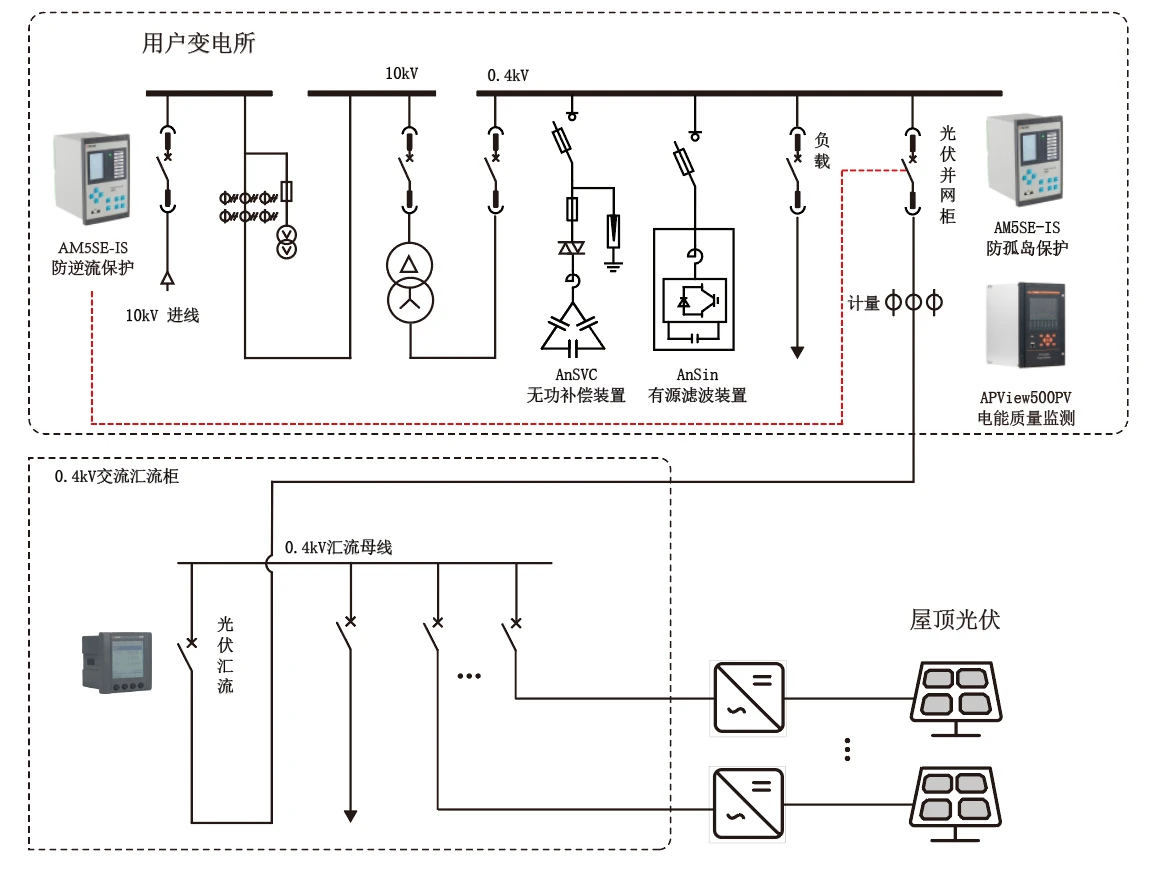

一、0.4kV 分布式光伏并网基本信息

并网范围：根据国家电网 Q/GDW1480-2015《分布式电源接入电网技术规定》，8kW~400kW 的分布式光伏可采用 380V（0.4kV）并网，具体以当地电力部门审批为准。

应用场景：多为工商业企业屋顶光伏项目，以 “自发自用、余电上网” 为主要模式。

计量要求：接入配电网前，并网柜和产权分界点均需设置计量点。

安科瑞 须静燕 I876I5O876I

二、核心规范与技术要求

根据《分布式电源接入电网技术规定》《电能质量管理办法（暂行）》等标准，0.4kV 并网光伏需满足以下要求：

电能质量监测：并网点需监测电能质量（如谐波、电压偏差等）。

防孤岛保护：并网点要安装防孤岛保护装置，防止电网停电时光伏系统继续供电（“孤岛效应”）。

防逆流保护：若系统为 “自发自用、余电不上网” 模式，公共连接点需配置防逆流保护装置，避免电能反向流入电网。

三、关键设备及功能

1. AM3-I 防孤岛保护装置

适用场景：380V 并网光伏发电、燃气发电等新能源系统。

核心功能：

电压保护：失压跳闸（电网失压时断开）、有压自动合闸（电网恢复电压时合闸）。

频率保护：低频减载（频率过低时减少负荷）、高频保护（频率过高时动作）。

电流保护：三段式过流保护（按电流大小分时段动作）、反时限保护（电流越大，动作时间越短）。

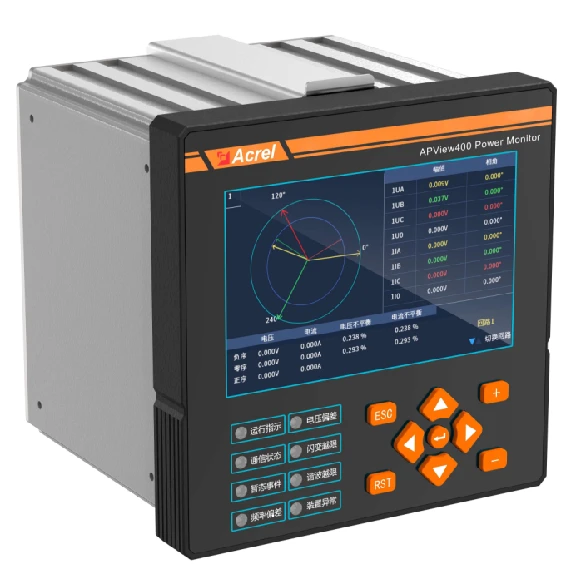

2. APView400 电能质量在线监测装置

标准符合：满足《电能质量检测设备通用要求》GB/T 19862 标准的 A 类要求。

适用场景：低压光伏、储能、风力发电等并网点的电能质量监测。

监测功能：

谐波监测：2-63 次谐波、0.5-62.5 次简谐波；

直流分量监测；

电压波动与闪变；

三相不平衡；

电压偏差、频率偏差。

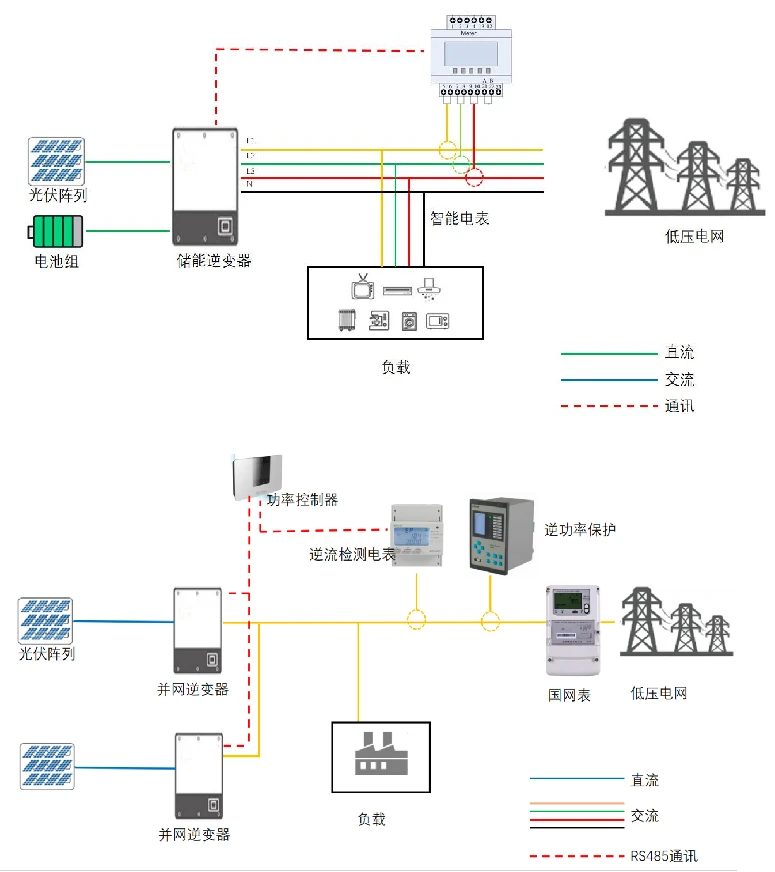

3. 防逆流控制器ADL400N-CT

配套开口 CT AKH-0.66K φ

安装位置：并网点。

工作原理：当检测到电流流向电网时，通过功率控制器调节逆变器，降低其输出功率，实现 “无电流流向电网”，满足 “余电不上网” 的要求。

四、AcrelCloud-1200分布式光伏集中监控运维系统

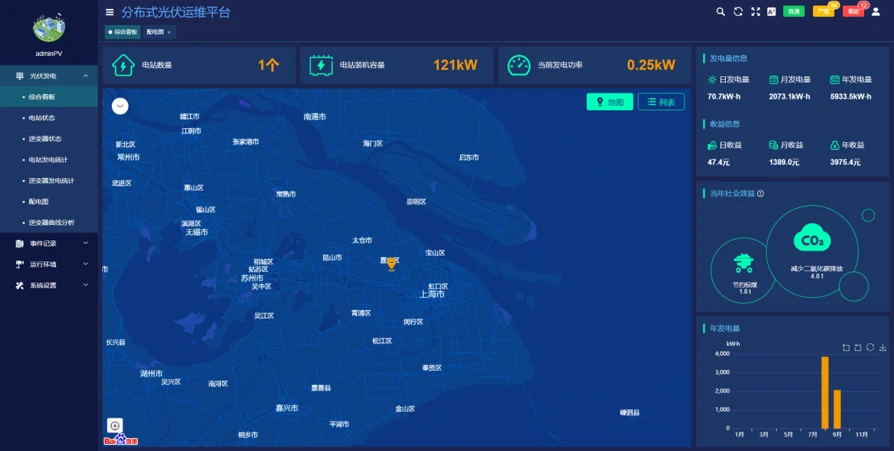

集中监控导航

显示接入的电站位置、数量、装机容量、发电量信息、社会效益以及年发电量排名。

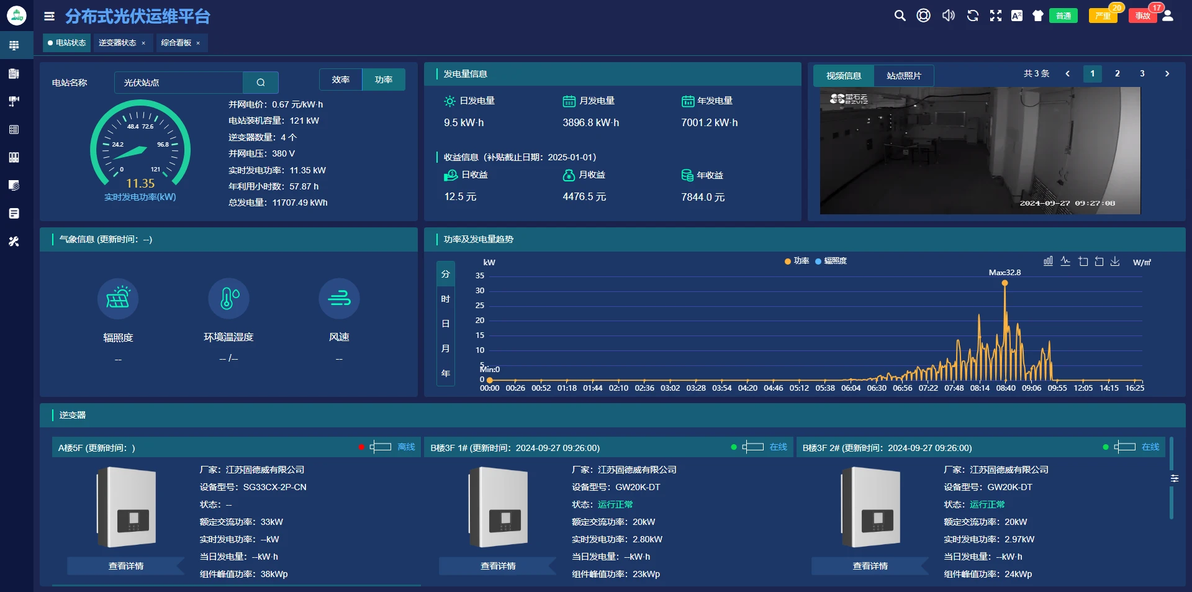

电站状态

电站状态展示当前光伏电站发电功率，当日综合发电效率（需要有辐照仪），补贴电价，峰值功率等基本参数，统计当前光伏电站的日、月、年发电量及发电收益，电站年利用小时数计算。

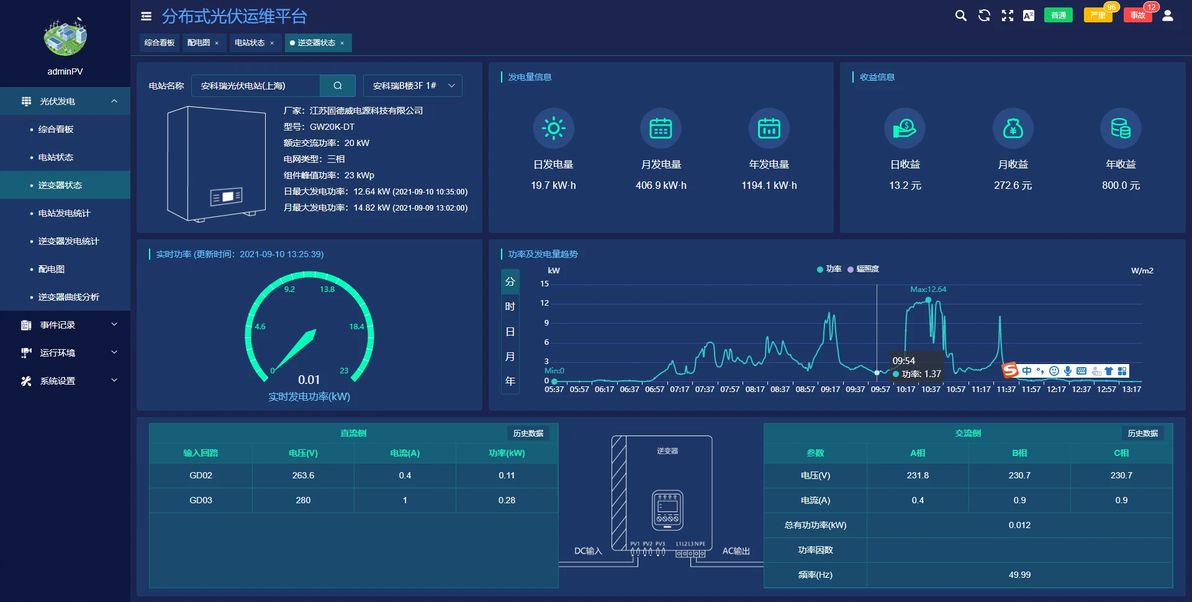

逆变器监测

逆变器基本参数显示，统计日、月、年发电量及发电收益显示，逆变器年利用小时数计算，通过曲线图显示逆变器功率、环境辐照度曲线。直流侧电压电流查询，交流电压、电流、有功功率、频率、功率因数查询。

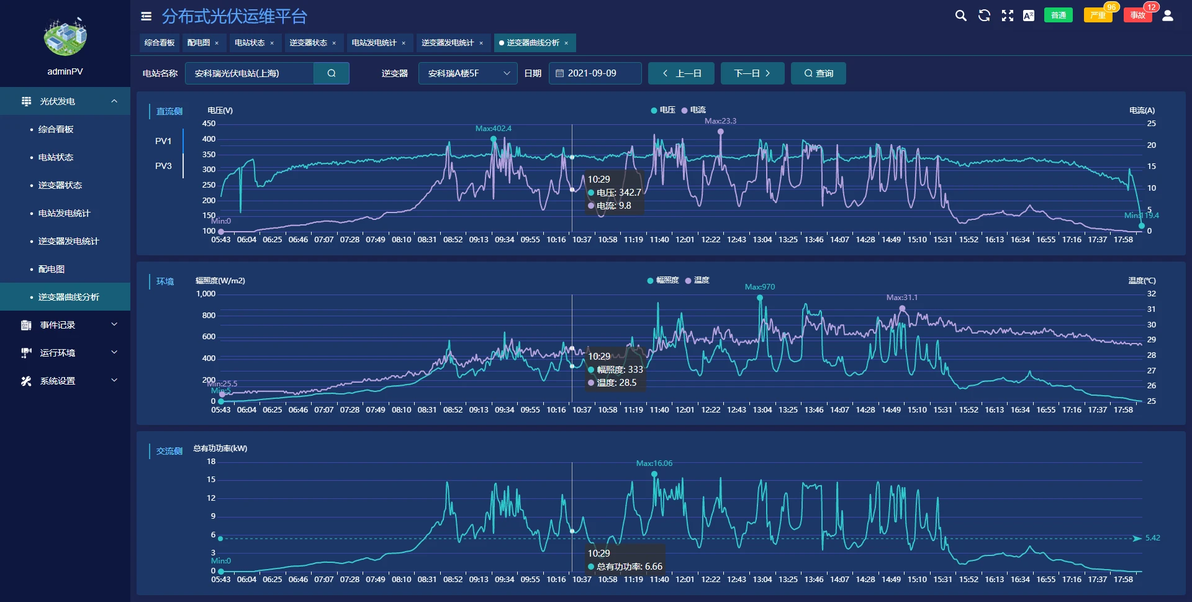

发电曲线分析

展示逆变器交、直流侧电压、功率、辐照度、温度曲线。

以上设备、软件与规范共同保障 0.4kV 分布式光伏系统的安全、合规并网运行，兼顾电网稳定性与用户用电需求。
