主要总结一下使用ANSYS Workbench平台搭建流固耦合或者流热固耦合框架进行学术研究路上踩过的坑，本人通过网上检索，ANSYS官网求解以及自己摸索出的一些解决办法，内容不多，仅供大家参考。

耦合最最最重要的一点！！！要定期保存全部结果，建议保存后将计算文件复制到一个新的文件夹以防不测，因为这个软件意外关闭后，即使中间保存过，计算结果也可能不能使用。

软件存在一些BUG，如果一个耦合案例耗时超过3天，建议2天保存一次，否则出现软件崩溃或者停电，所有计算全部白费。

1. Fluent UDF加载出错乱码，可以在控制面板中的区域—管理—语言中改为英文，进一步查看具体报错内容。

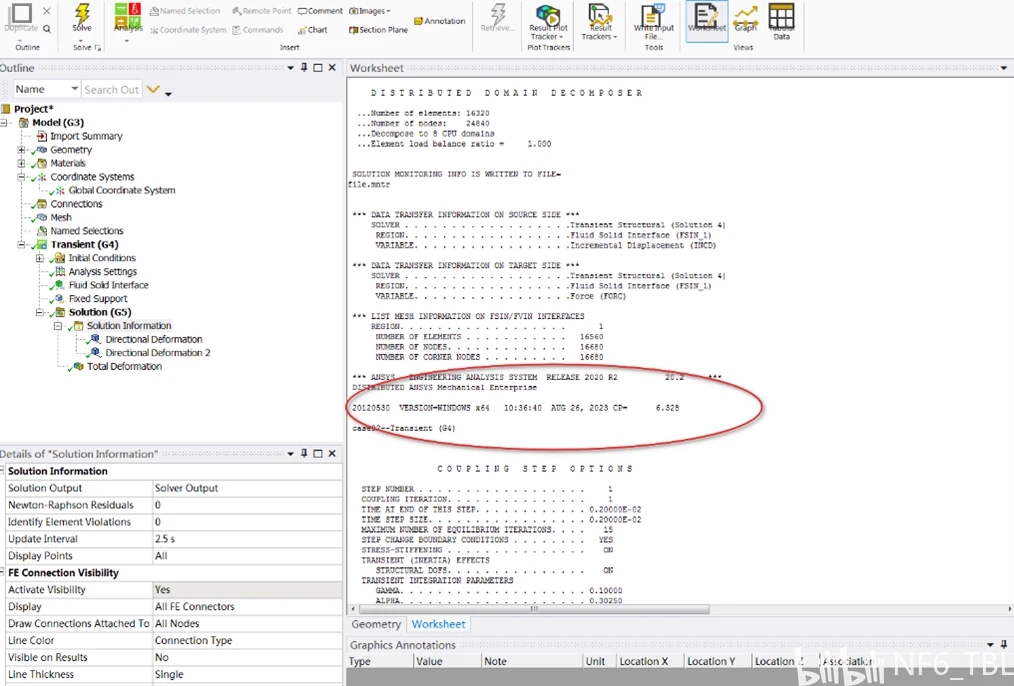

2. 耦合开始就出错，System coupling模块提示结构分析模块出错，报错如图所示，Fluent报错获取元素方法错误，实际上是结构模块无法从Fluent中获取压力数据导致，主要是软件耦合模块出错，可能是软件破解不彻底，可以更换一个版本。

3. System coupling模块报错：(DP 0) System coupling run completed with errors. Fluid Flow (Fluent) (Solution) reported: Fluent encountered fatal error after sync point Solve:Cortex received a fatal signal (SEGMENTATION VIOLATION). Please do not save the project if you would like to recover to the last saved state. 这是非法关闭窗口导致，需要重新启动软件。

4. Fluent中耦合面需要在定义边界条件中单独定义，不能够等稳态计算完成后用Fluent自带分割的方式将耦合边界分割出来使用。

5. Workbench提示：Setup needs non zero number of Iterations or Timesteps to be marked as UpToDate。检查Fluent中计算迭代步数，不能为0。

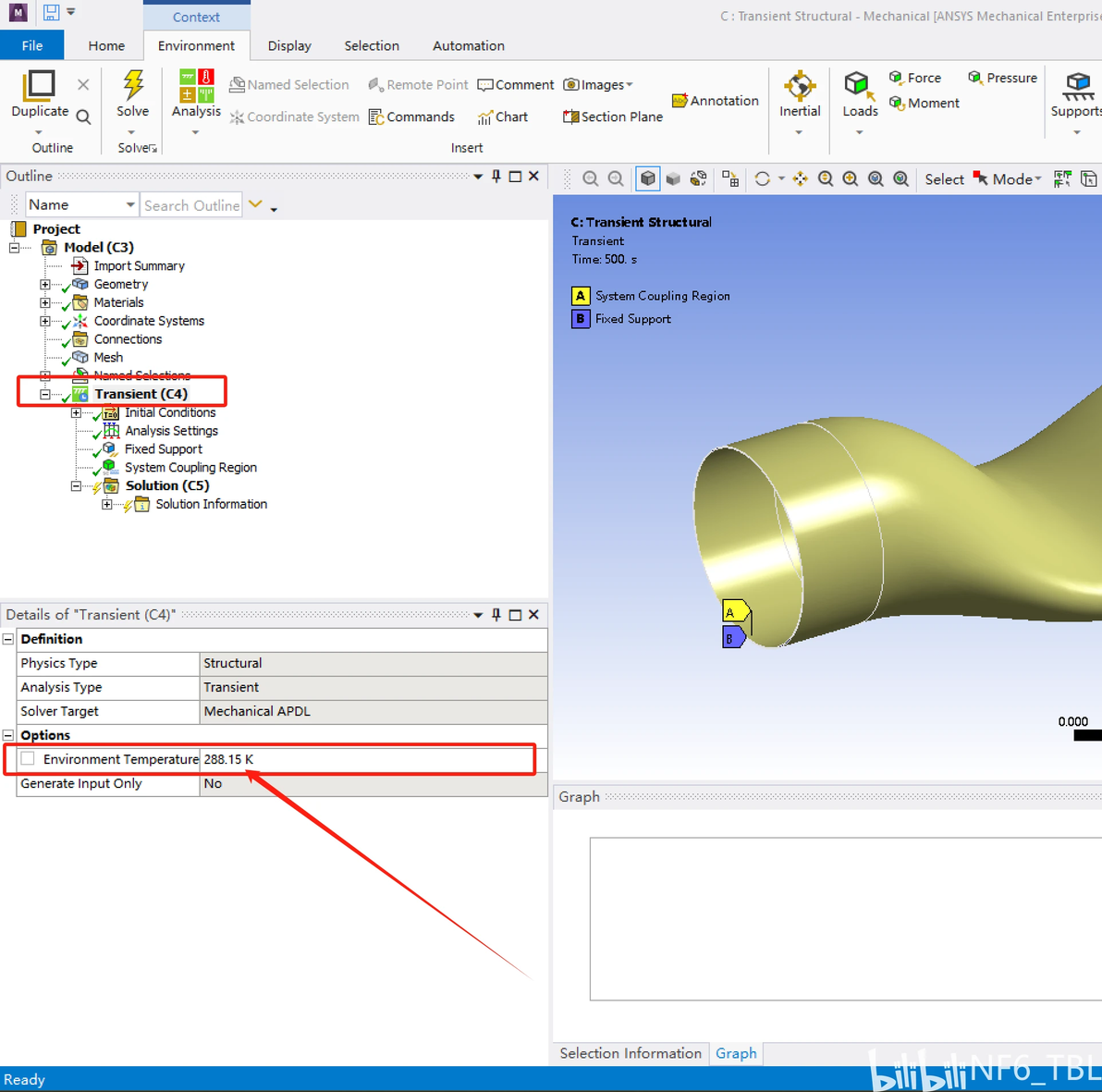

6. 流固热双向瞬态耦合时，需要自定义材料时，为了保证传热计算的顺利进行，需要将材料的零热应力温度与结构模块中的环境温度设置为一致，一般报错显示温度不在设定温度范围内。

7. 自定义材料进行耦合分析时，结构模块提示网格畸变过大时，确保网格无问题情况下，检查材料中的强度定义属性的单位量级是否正确。

8. Workbench耦合求解暂停重启，首先关闭Fluent（可以不关闭），选择第一项关闭，再次打开Fluent，将Fluent中solution file中文件选为最新或者某一步，其次将结构模块中restart选项选为manual 选择对应步数，然后点击结构模块进行更新，最后将System coupling模块中的初始化计算点选为对应的重启点开始计算。

9. 流固耦合第一步开始计算结构模块提示报错，或者计算几步报错提示结构计算没有收敛，请尝试将时间步长缩小。

10. 打开工程文件提示确实工程材料文件，结构模块中engineering data 存在×号，检查SYS/ENGE文件夹中EngineeringData.xml文件产生了乱码，需要进行替换，这一般是将整个工程文件的路径换掉之后，材料库没有迁移过去导致。

11. Pointwise联合Workbench进行结构静力分析。在结构模块中使用壳单元时候，需要保证Pointwise中面网格的法向方向指向流体域。否则可能遇到载荷加载不到对应的面，而加载到同一面的另一边。

12. 计算中间过程不要修改结构计算模块核数，若更改，重启计算之前在结构模块中ansys settings → restart control→ combine restart files为yes选项而非默认的program control。

13. 耦合计算将Fluent和Transient Structure模块使用核心数设置相同数，保证数据交换速度最快。

15. 流固耦合过程中，Fluent计算未发生明显错误，但是结构模块提示某些单元变形过大而导致耦合求解报错中断，可以将耦合时间步长缩短，或者进一步单独减小transient模块求解时间步长。

16. ANSYS Workbench不支持纯二维的多物理场耦合计算，需要使用准二维计算，那对于Fluent中对称边界条件的面变形要记得设置为deforming。

17. 耦合过程中如果因为某些原因Workbench意外关闭，但是耦合模块都还开着，不要慌，你会发现存在一个名叫“_ProjectScratch”的文件夹，这里边其实是结构计算文件的备份，可以把软件全部强制关闭，将这个文件夹下的所有内容复制到D:......\dp0\SYS\MECH文件夹里，然后按照上述8操作，一般可以，如果不可以的话，可能需要修改System coupling模块文件夹下的一些记录文件，这个过程比较繁琐，需要调试几次才行。

最后，如果想要了解在耦合过程中的耦合算法是什么，可以打开路径......\NPR8.371_2kPa_files\dp0\SC\SC\SyC，这个路径中的scLog.scl文件，这个文件里包含了使用到的耦合算法，也就是System coupling模块求解过程中的log文件。
