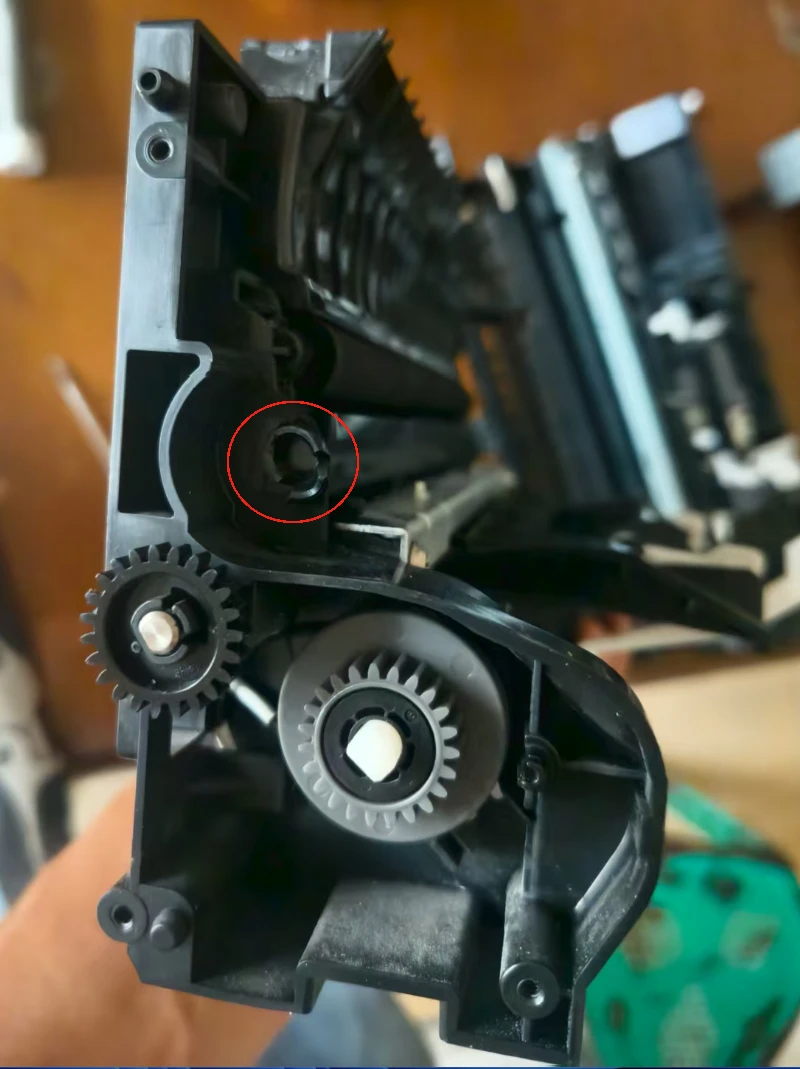

客户送修一台惠普1136W打印机，不是M1136，是新款的1136W打印机，故障是打印单张正常，打印第二张直接卡纸，第一张纸剩个尾巴，第二张就进纸了。进纸时序不对，后面经过检测，发现打印进进纸组件固定齿轮组的凹槽断裂，造成齿轮固定不牢跳齿，引起进纸时序不对，进纸提前。

订购新的进纸组件，更换以后出现打印15页以内正常，超过15页就开始卡纸，卡在定影器内，判断机器已经打印了9.2W页了，定影器内部框架变形，打印超过15页以后，定影器变形，所以卡纸。因为需要更换进纸组件和定影器2个组件，客户嫌贵，放弃维修，遂再次拆机，装回原来故障零件，顺便拍照，分享拆机步骤。

1：把进纸托盘中间部分往下压，就可以去掉进纸托盘（劲别太大了，悠着点，压坏了本人概不负责）

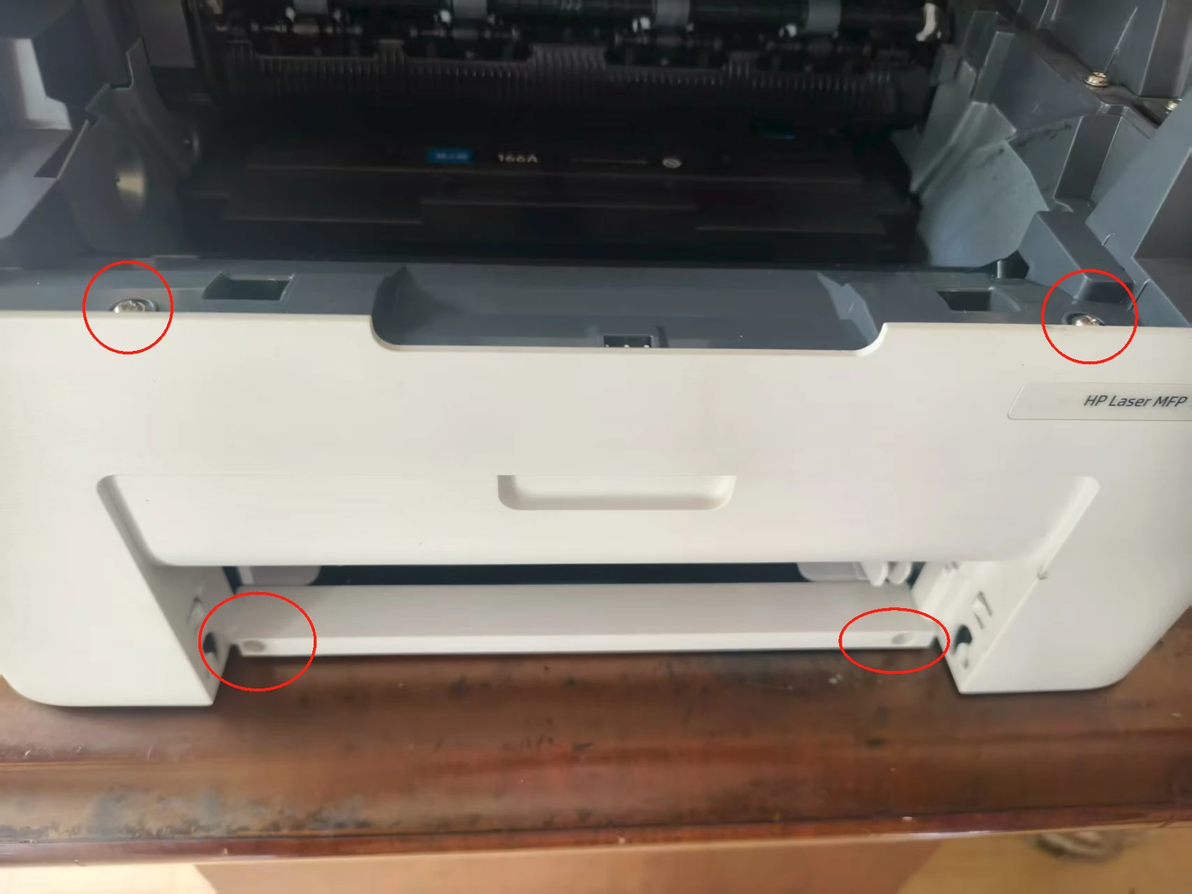

2：拆除固定前面板的4颗粗牙螺丝，红圈内

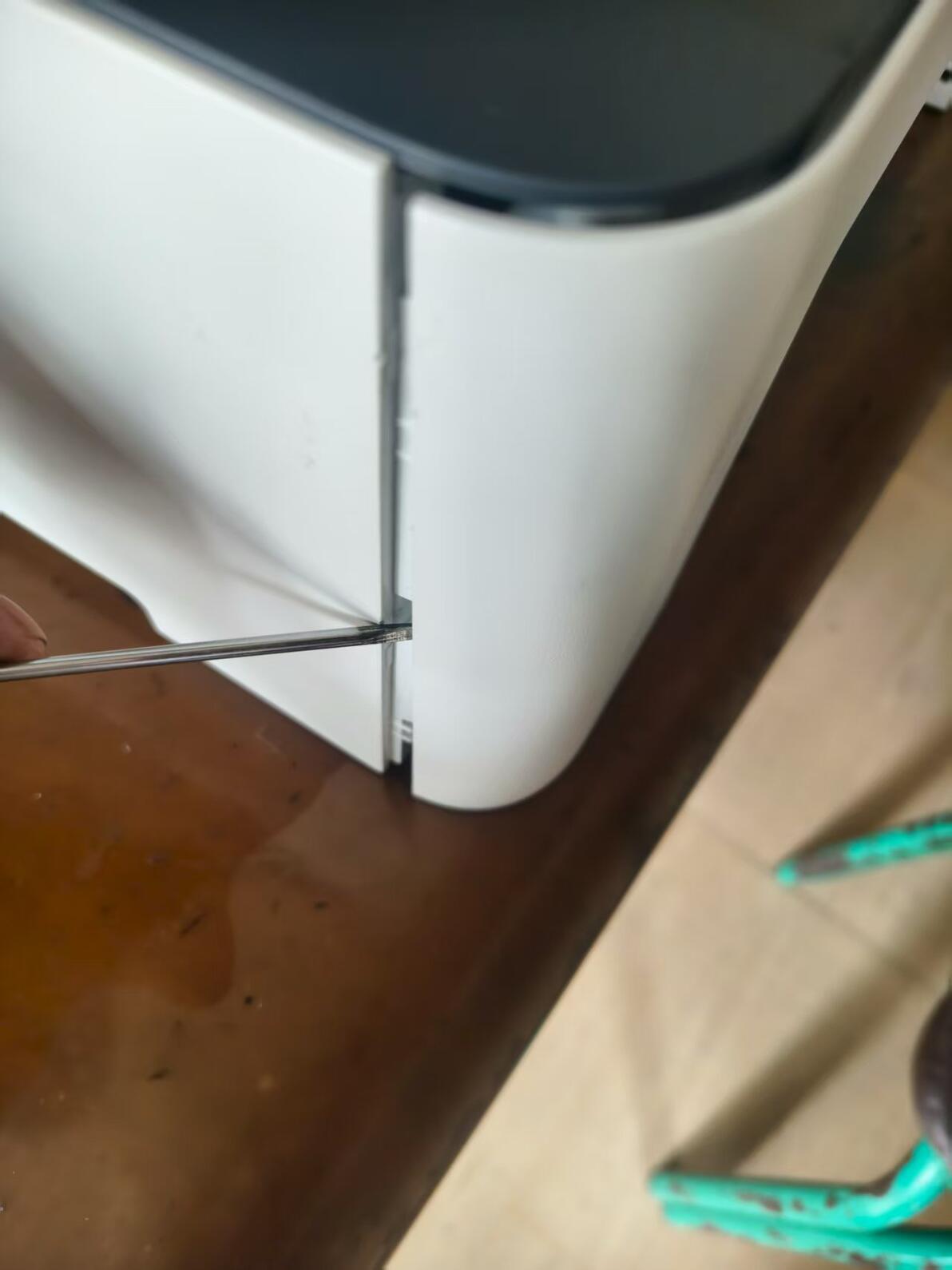

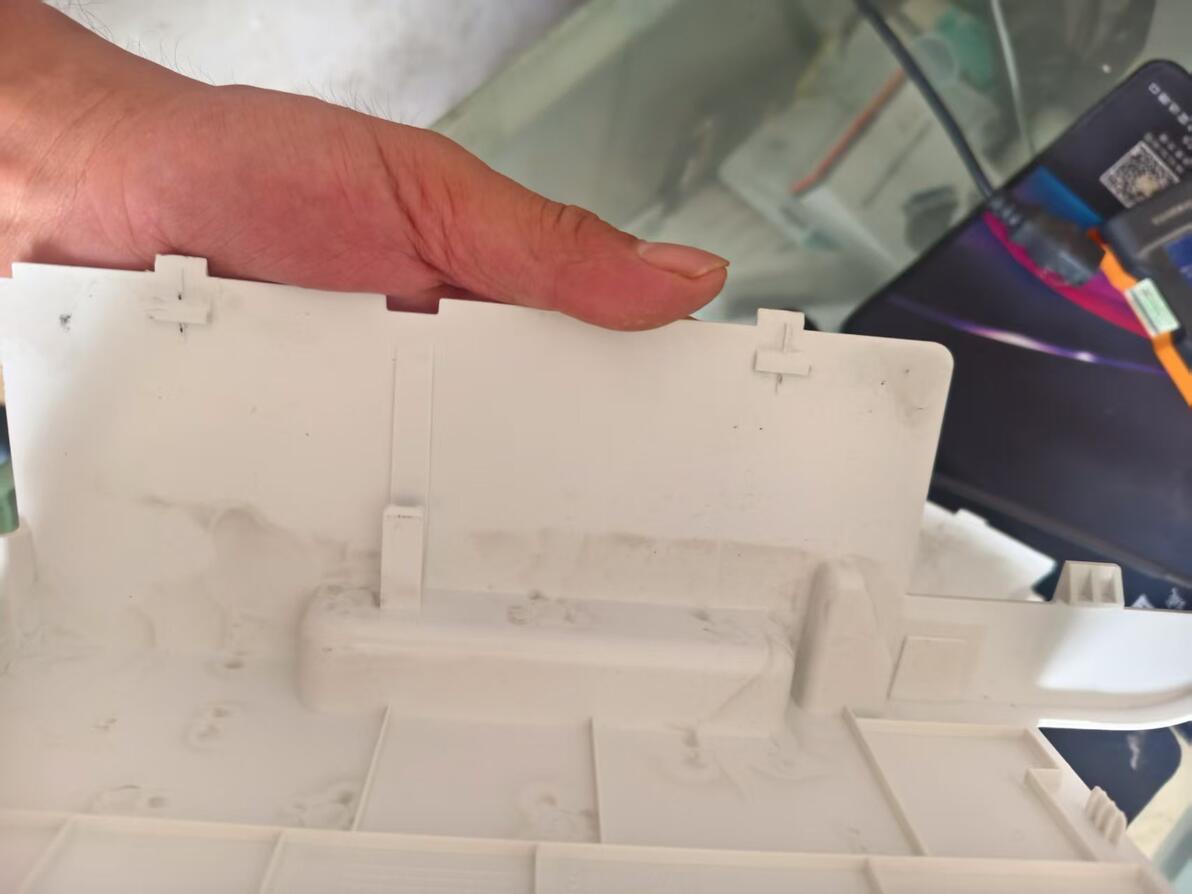

3：从两边用一字螺丝刀或者撬棒开始撬前面板，注意前面板中间的卡扣

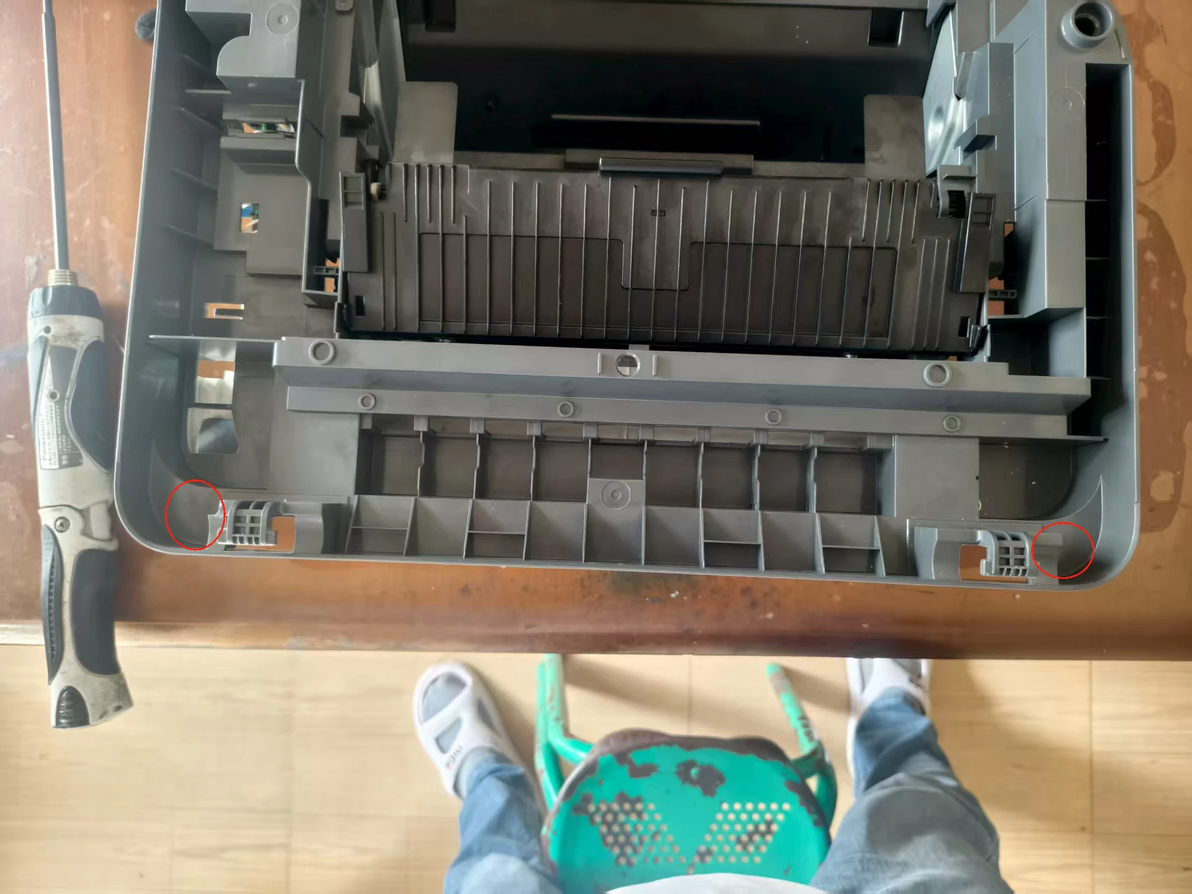

4：拆卸下前面板以后，翻转机器，拆除侧盖板固定粗牙螺丝2颗

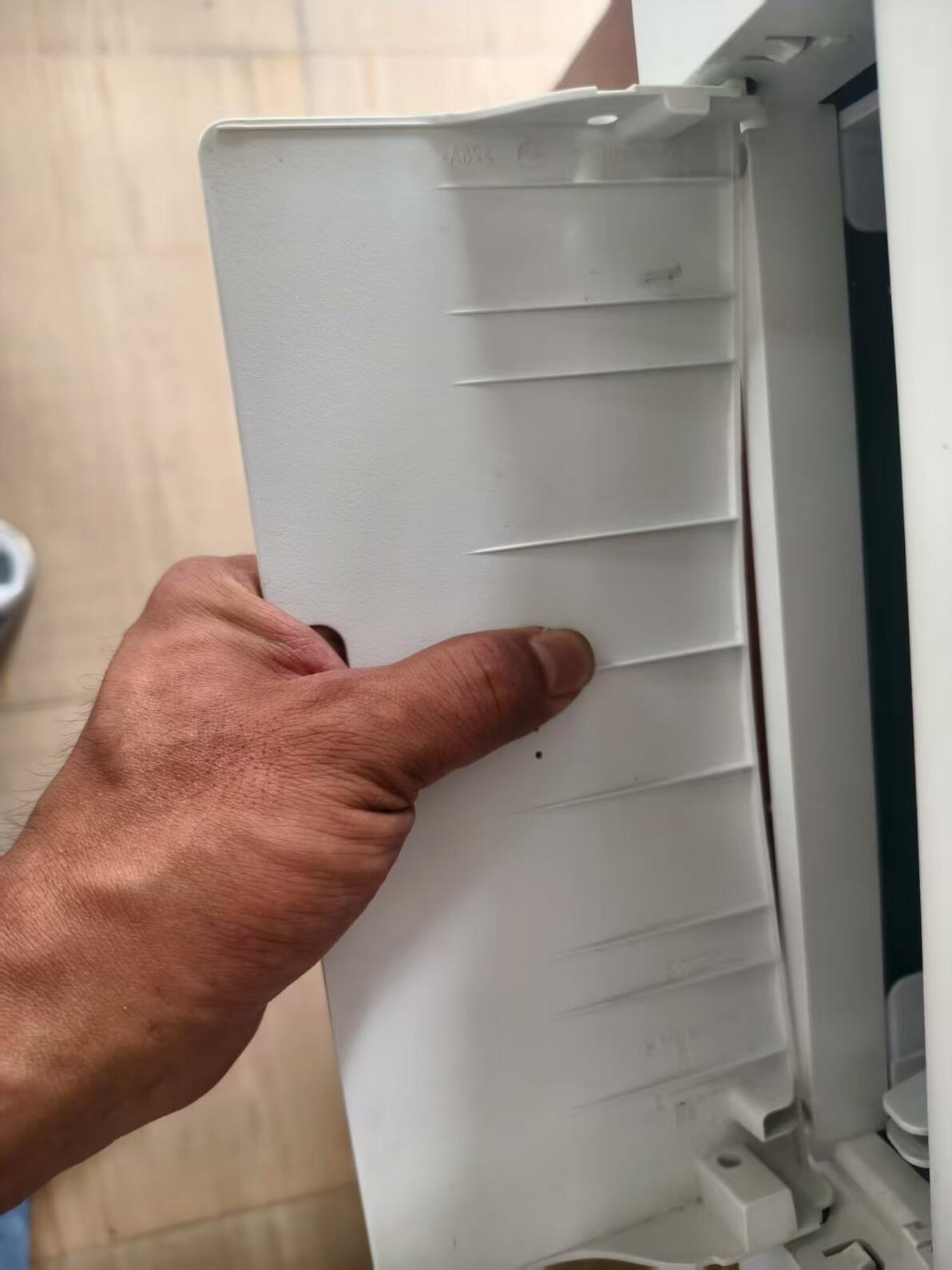

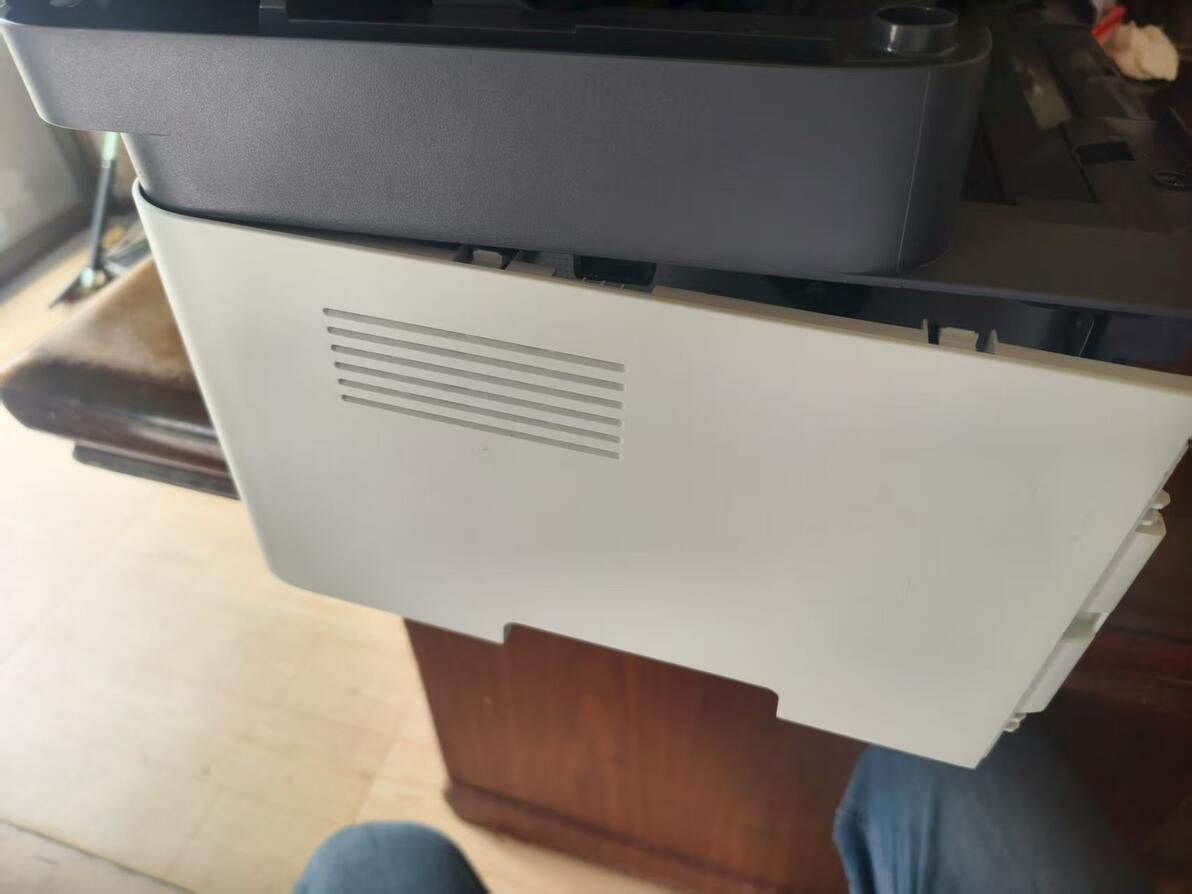

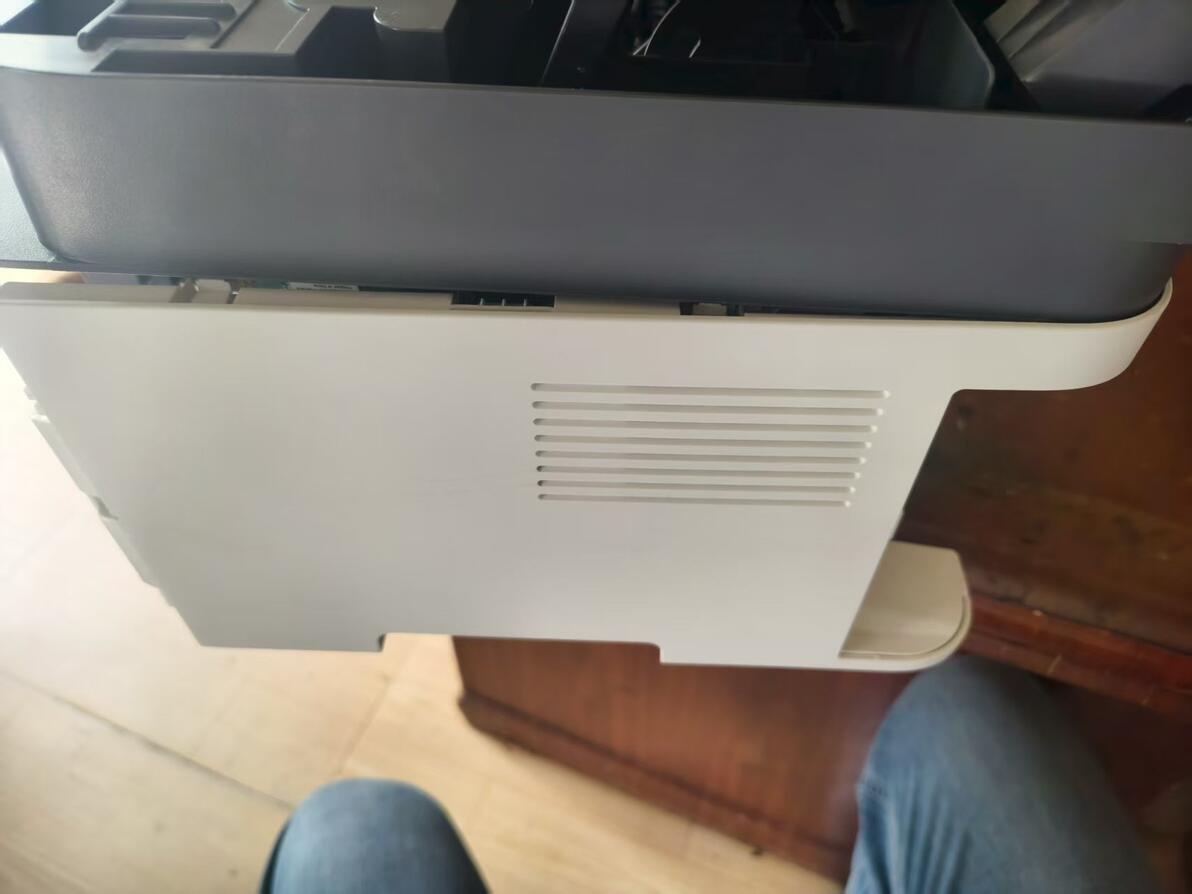

5，往下拉两边的盖板，注意一侧底下有卡扣，撬一下再拉

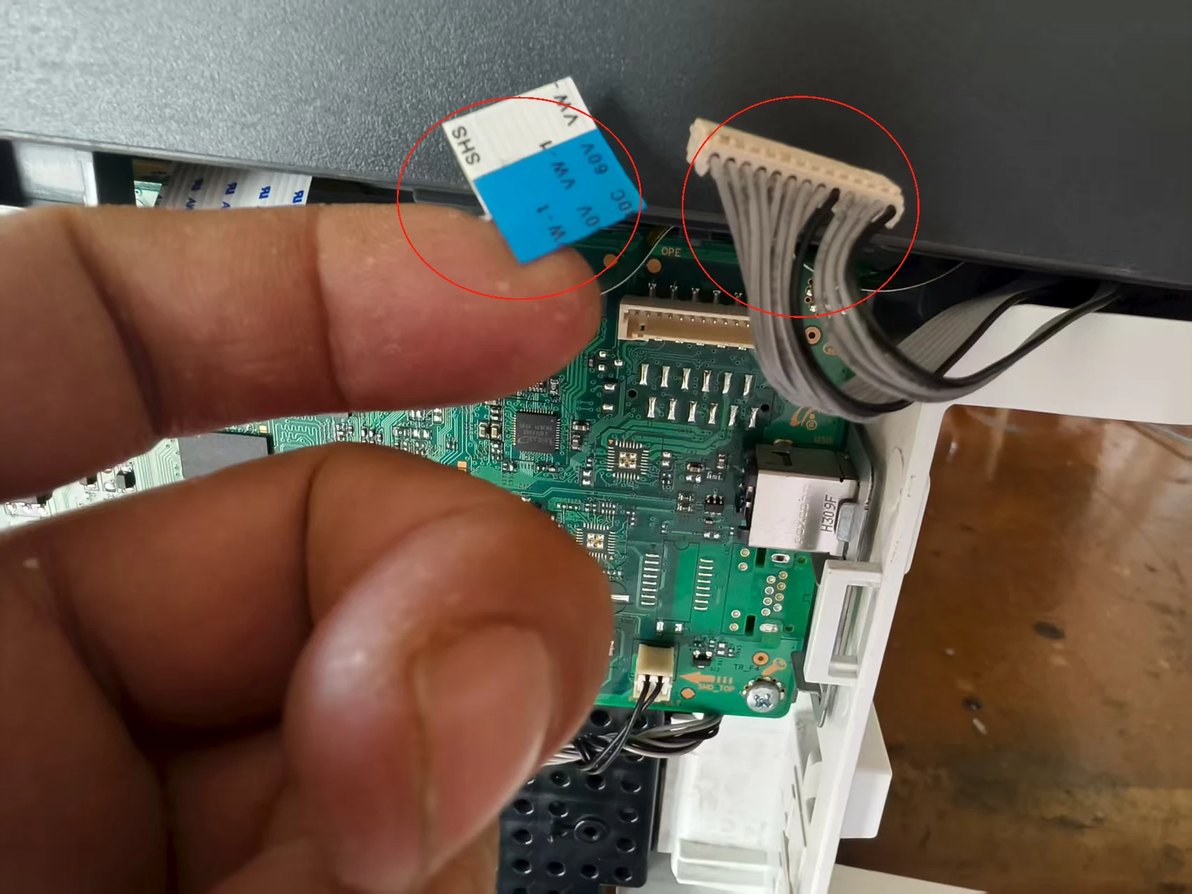

6：拔掉扫描仪排线和控制面板的排线，红圈内

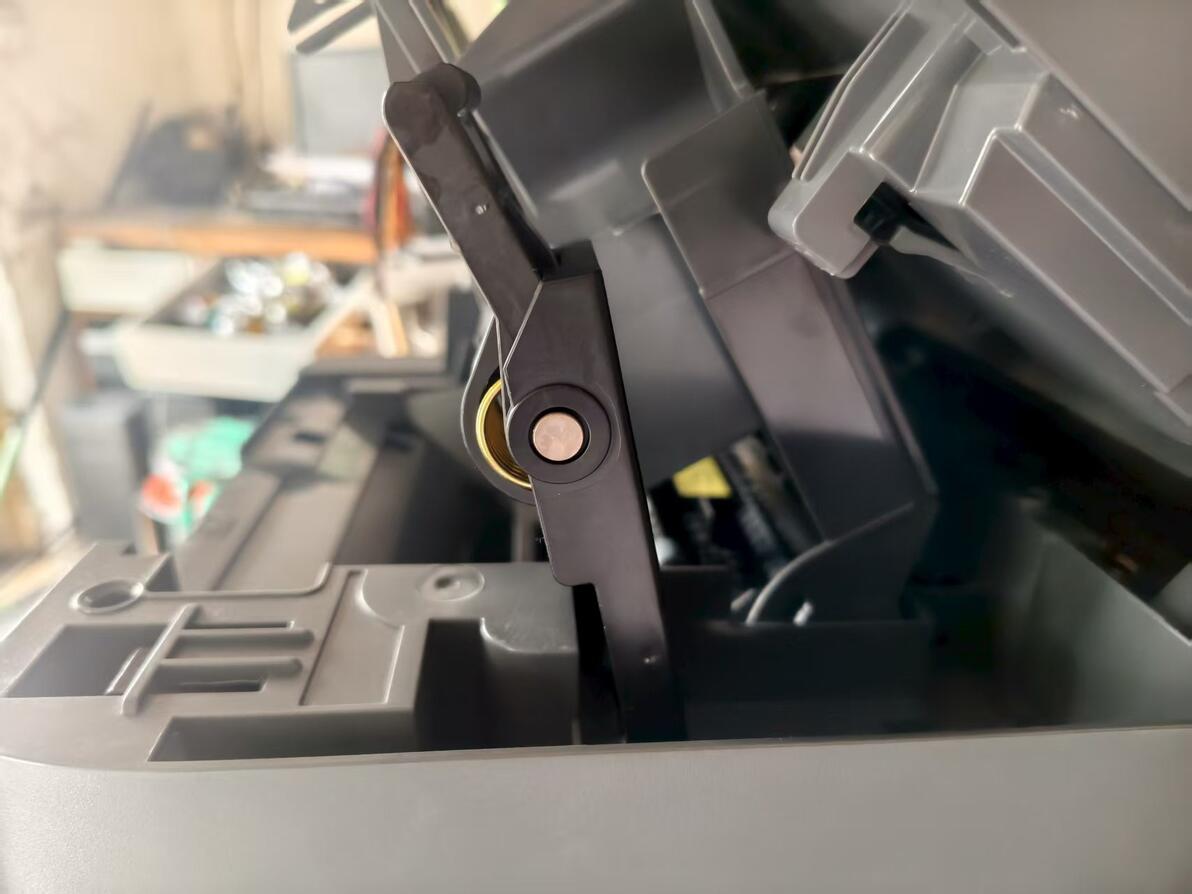

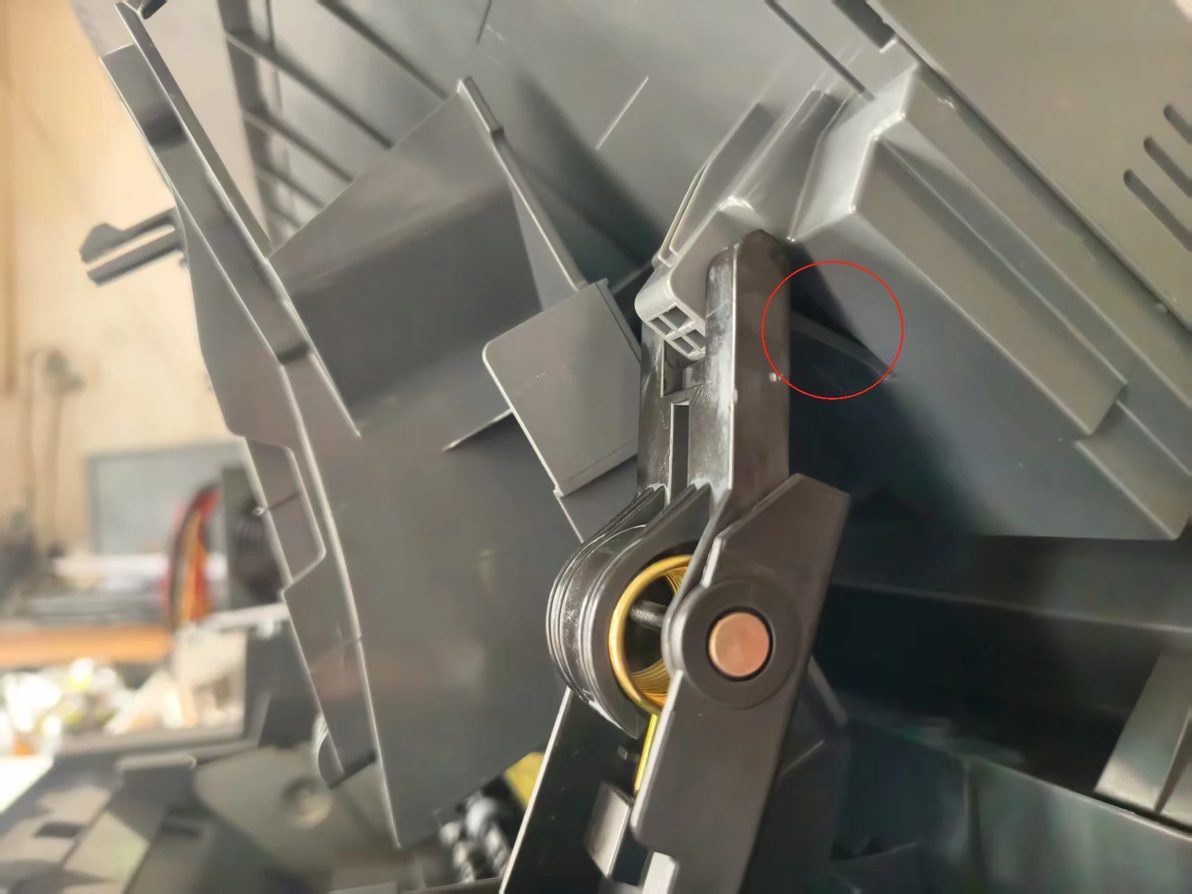

7，抬起扫描组件，把红圈内的塑料往上顶，即可松开扫描组件支撑架和扫描组件的联系，然后把支撑架竖道110度即可取出支撑架（图2）

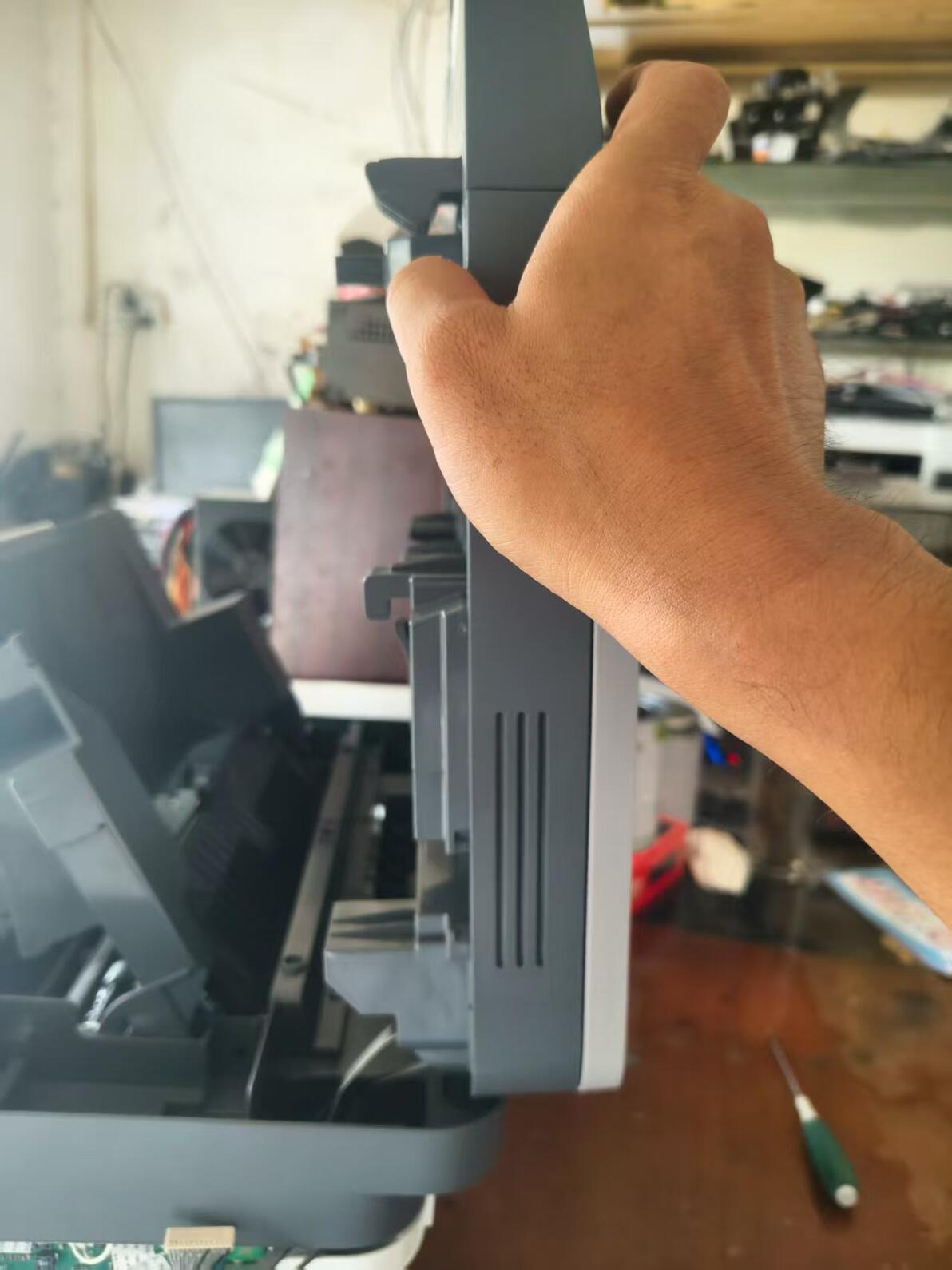

8：把扫描组件竖立到90度，从机器侧孔内清理出扫描排线和控制面板排线，往后推，取下扫描组件

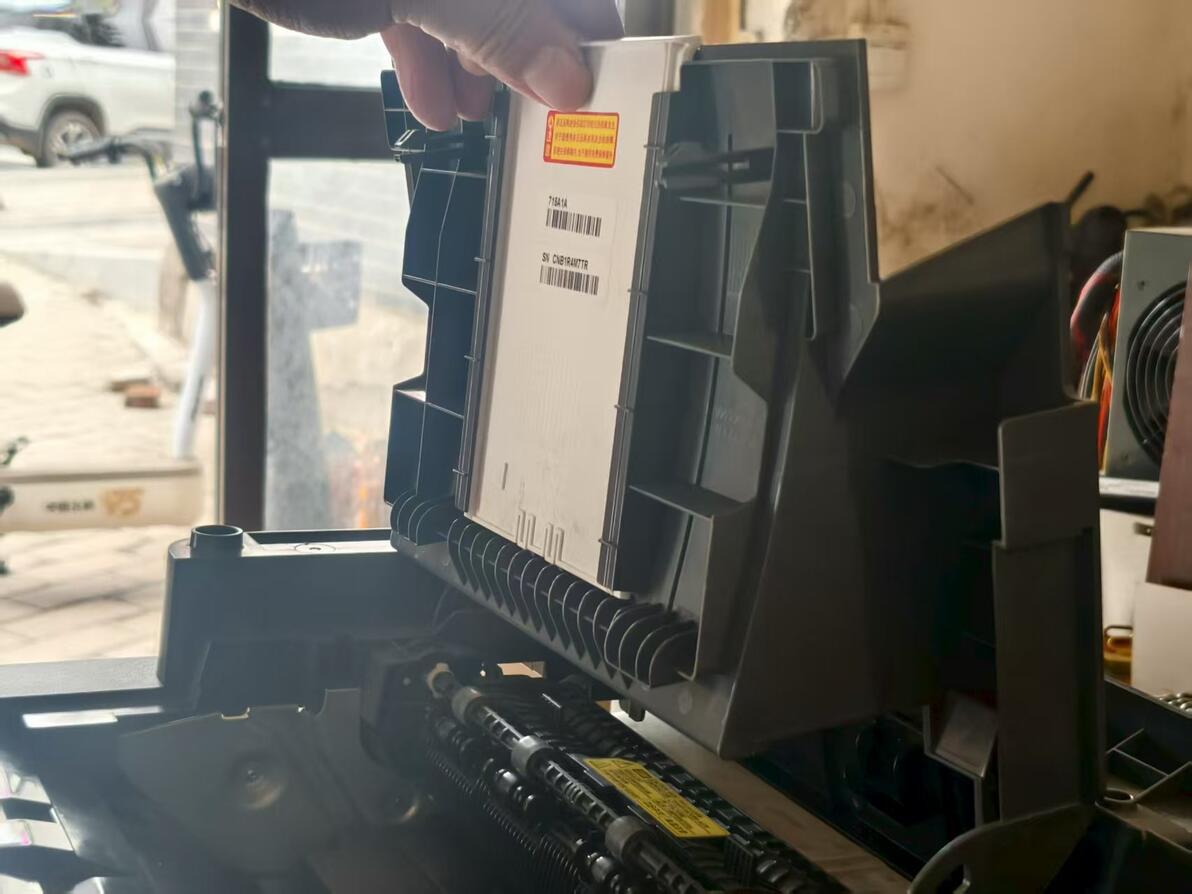

9：拆除出纸导纸板，把出纸导纸板竖立到90度，往上提，即可取出出纸导纸板

10，使用一字螺丝刀撬红圈内的塑料，即可松开定影部分和机器上盖的联系

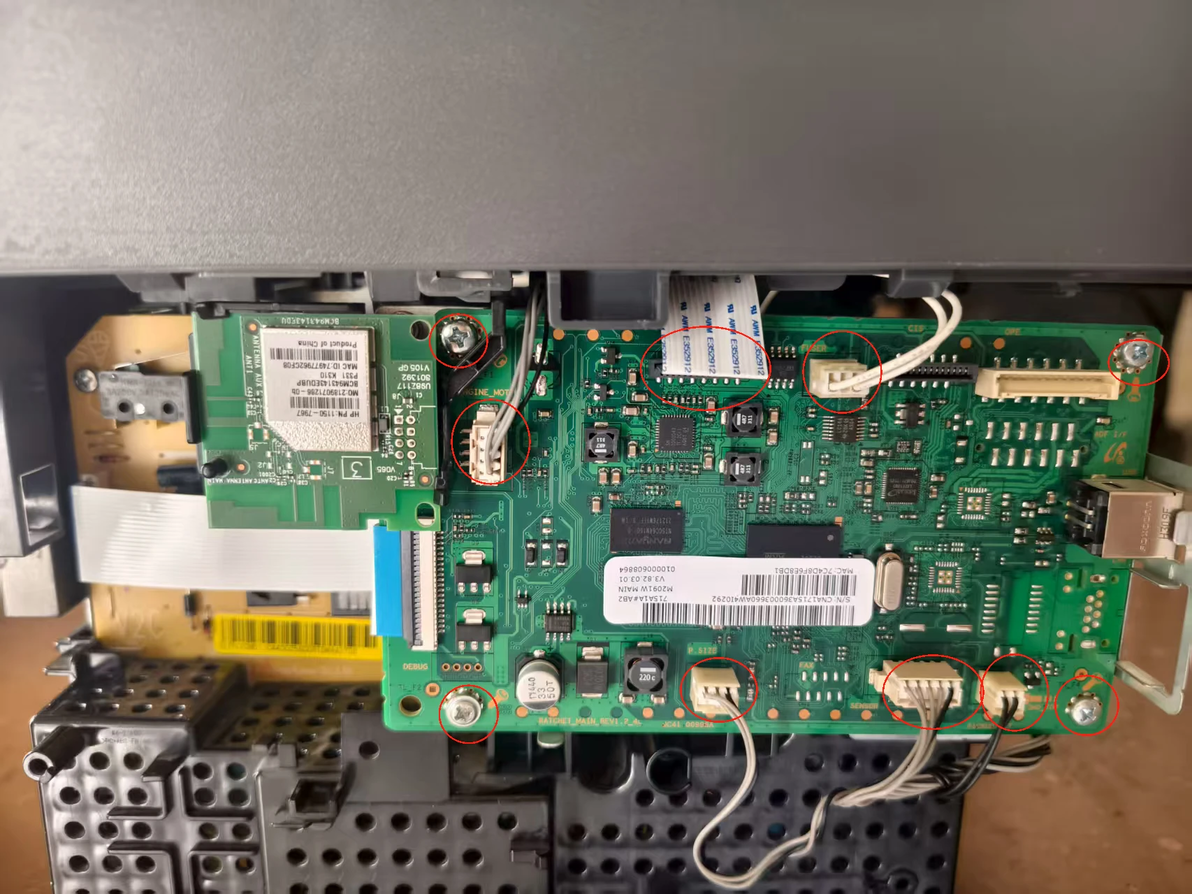

11，拔掉机器主板上的排线，并拆卸固定主板的4颗细牙螺丝，并取下主板

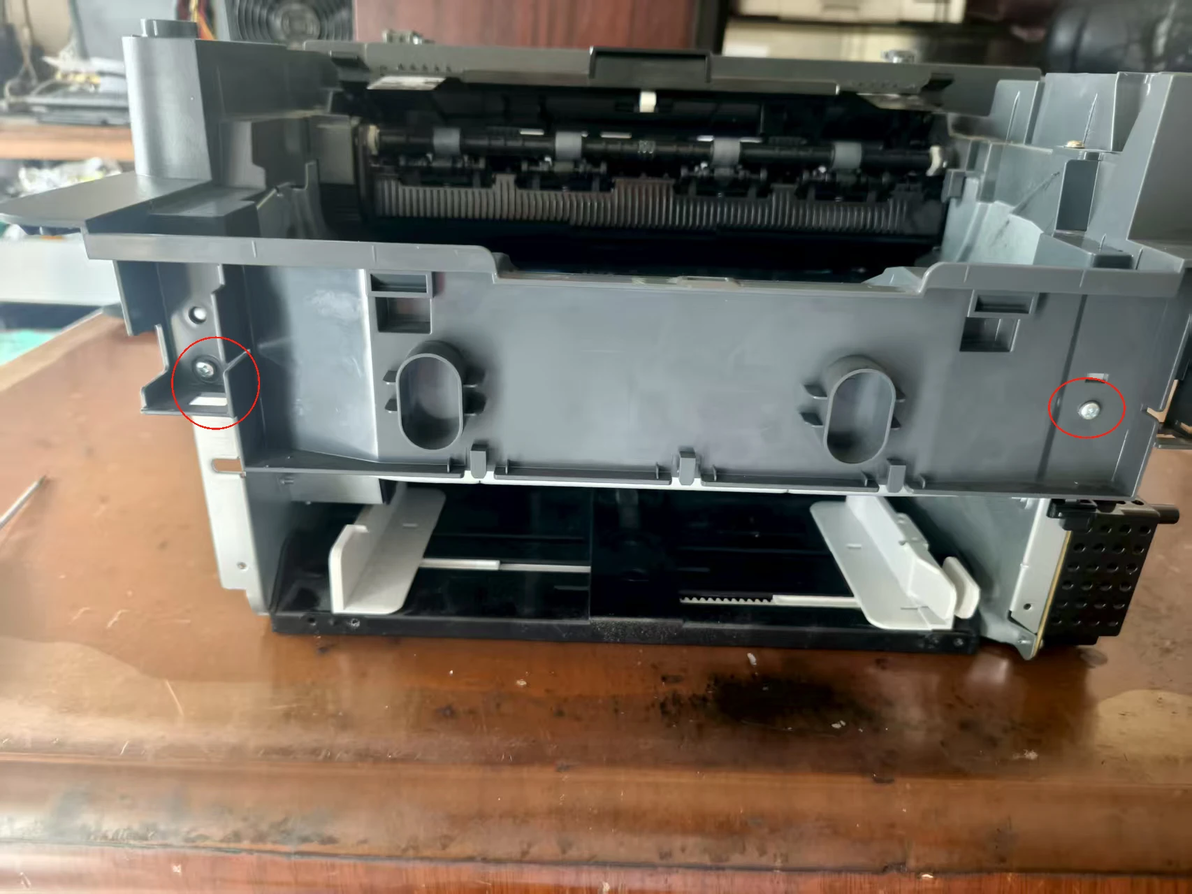

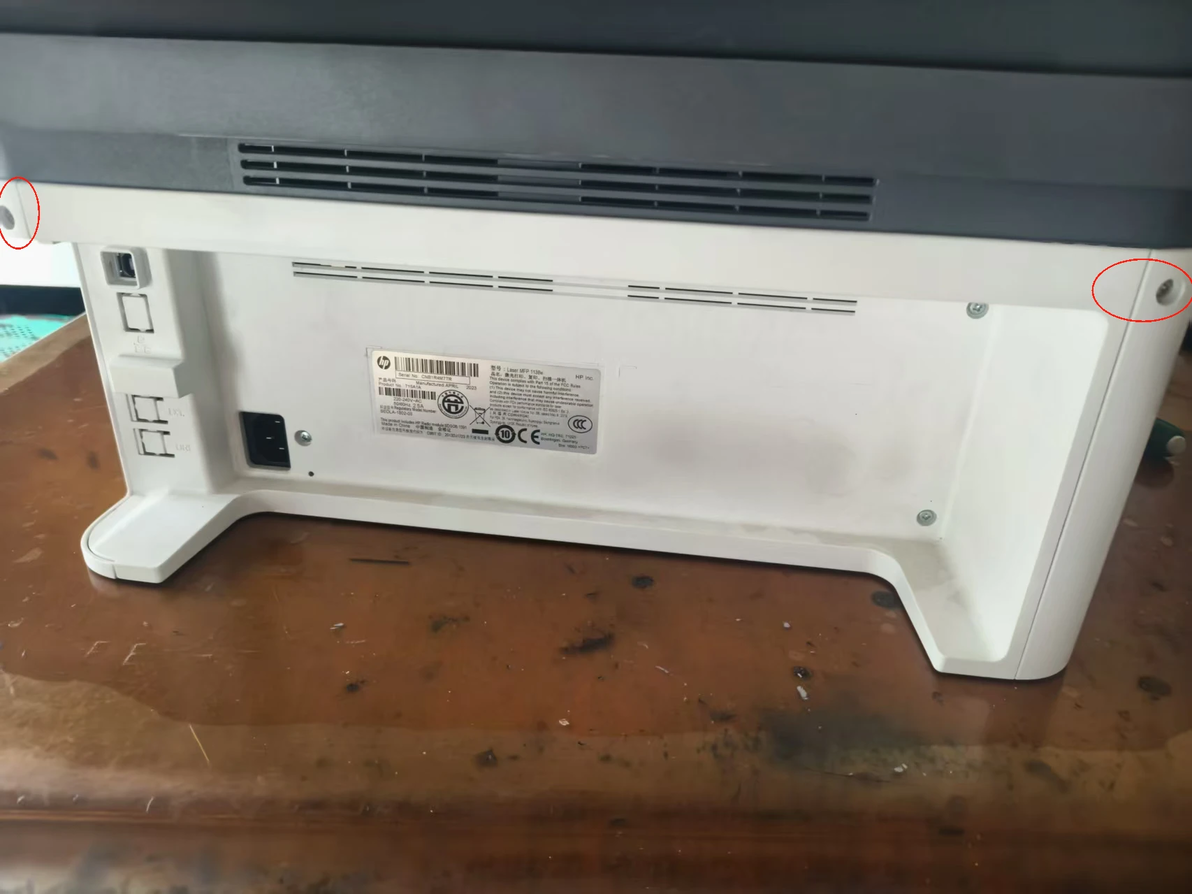

12，拆除固定上盖和机器后盖的2颗粗牙螺丝

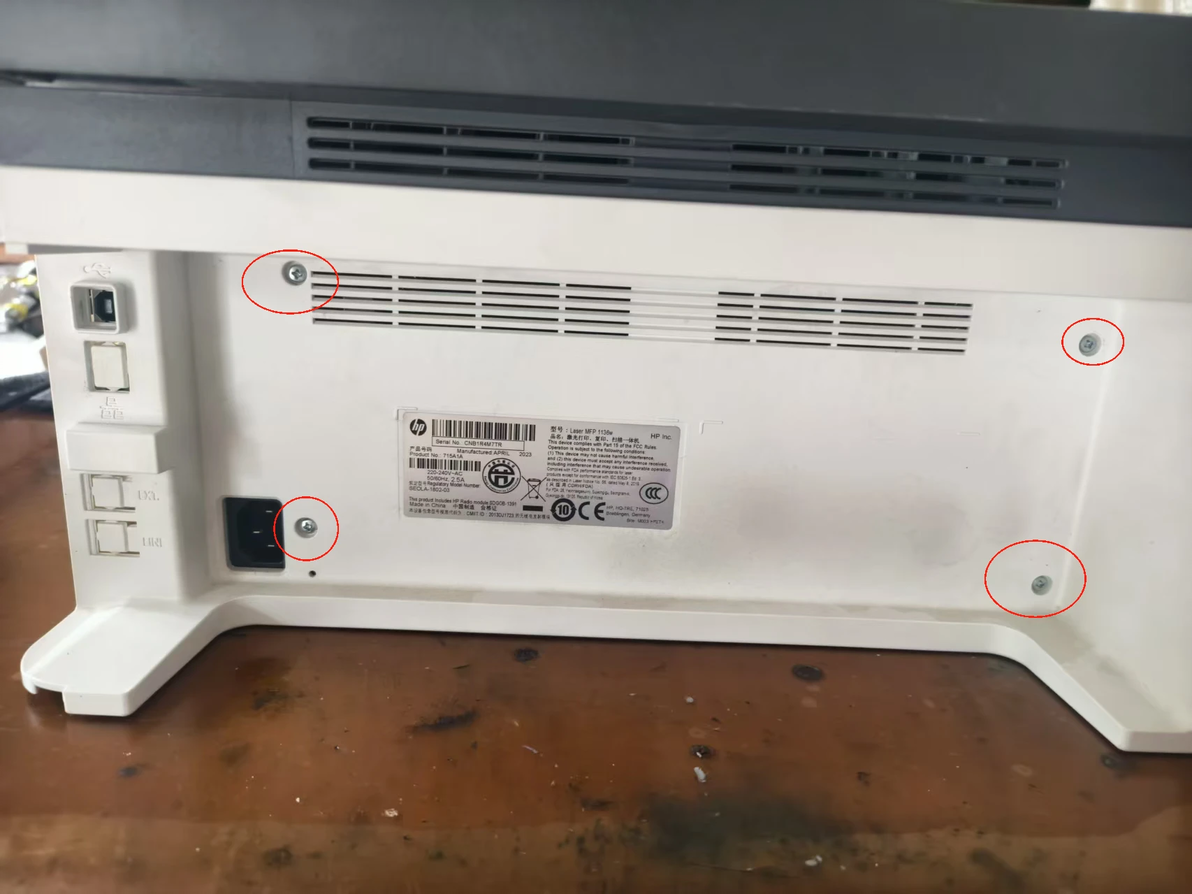

13，再拆除机器后盖的4颗细牙螺丝，把后盖往后拉再往下，即可取出后盖

14，把机器翻转到正面，拆掉固定上盖前部的2颗细牙螺丝

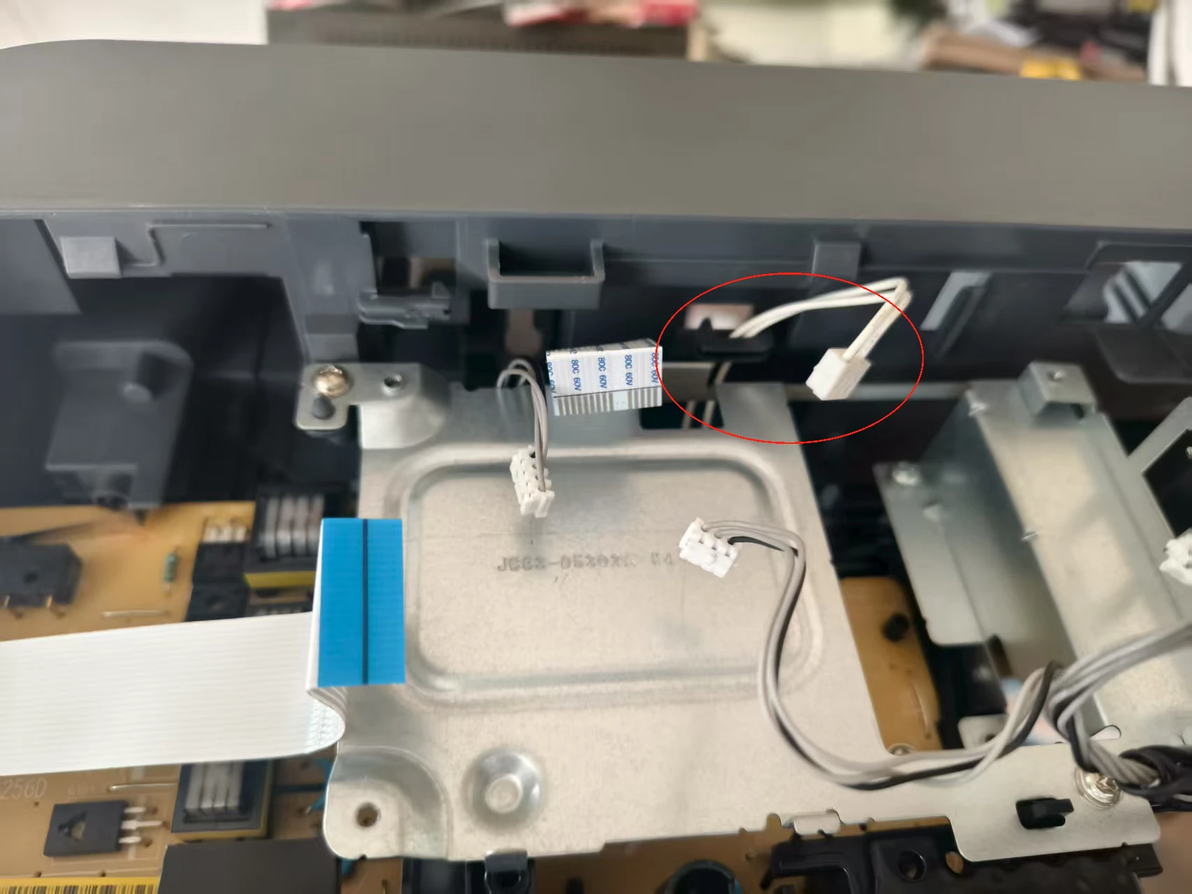

15，再把机器翻转到侧面，拆卸机器上盖和主板固定座的1颗粗牙螺丝，然后分离图2排线与上盖的联系，即可取下上盖

16，去掉上盖

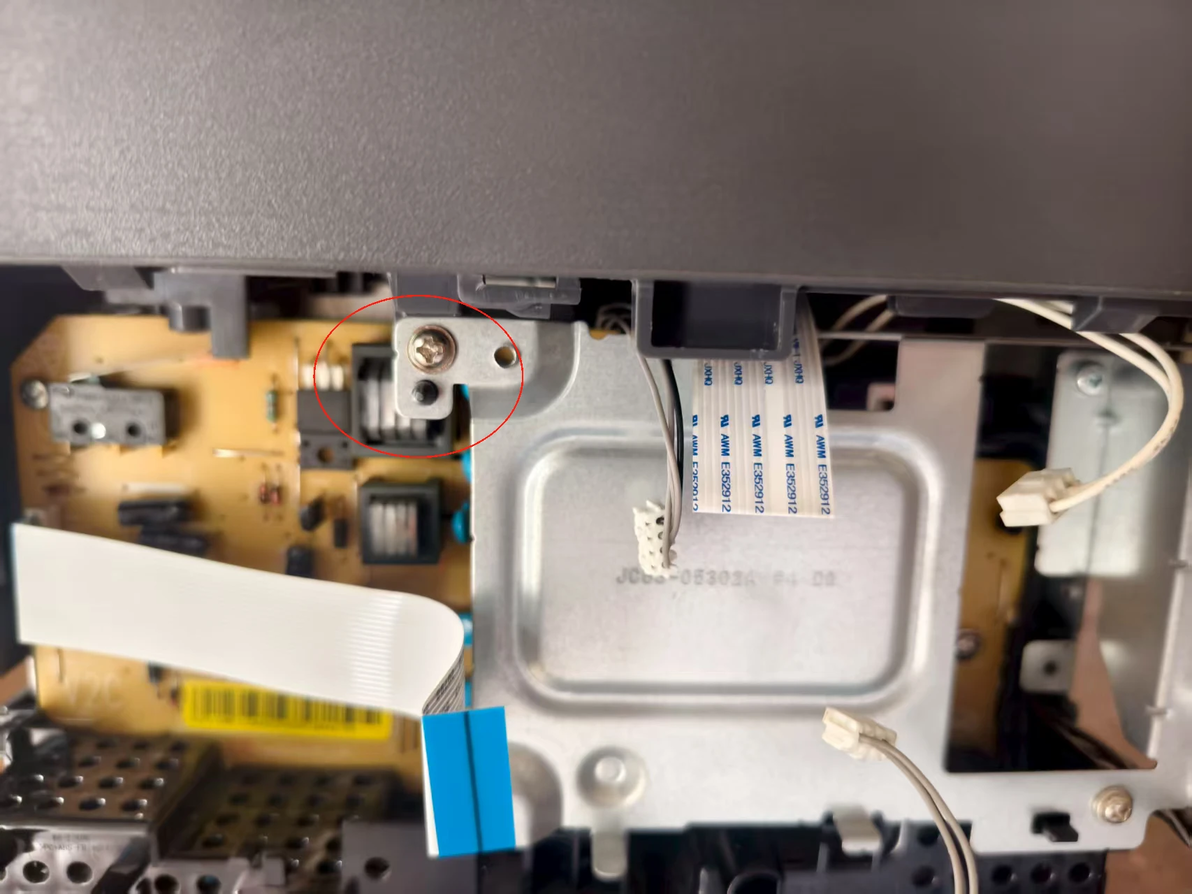

17.拆掉机器主板固定架，拆掉红圈内的一颗细牙，一颗粗牙螺丝

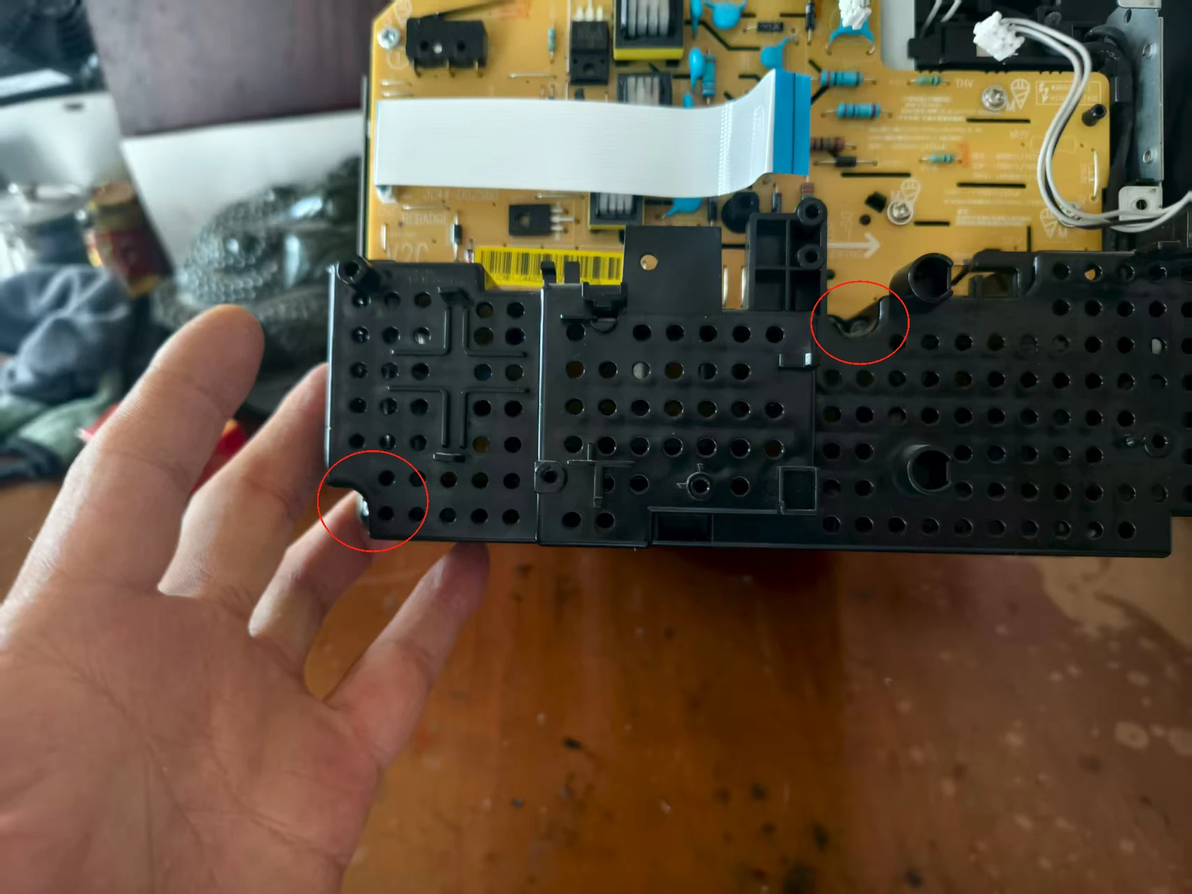

18，拆掉电源板高压部分保护罩的1颗细牙，1颗粗牙螺丝，去掉保护罩

19，拔掉定影器电源插头

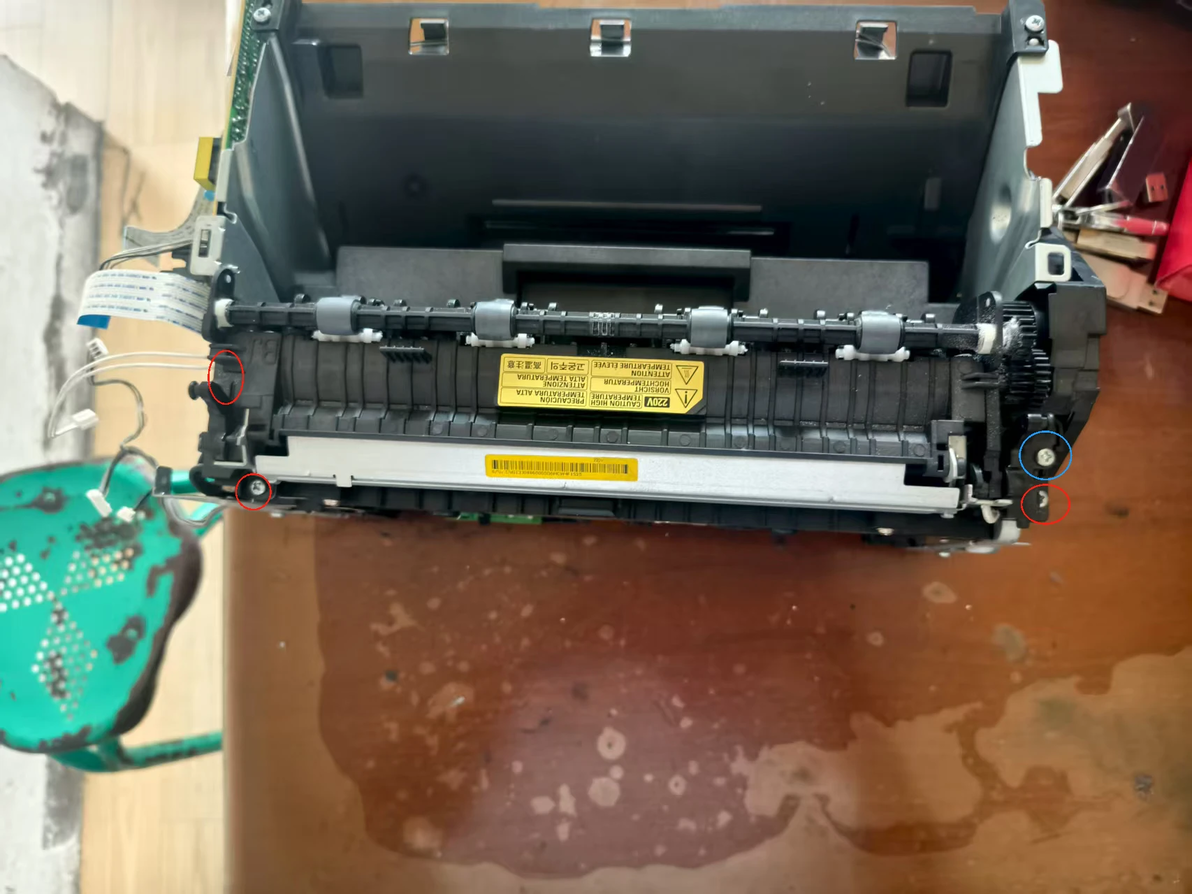

20.拆掉固定定影器的3颗细牙螺丝，记得蓝圈的螺丝不用拆

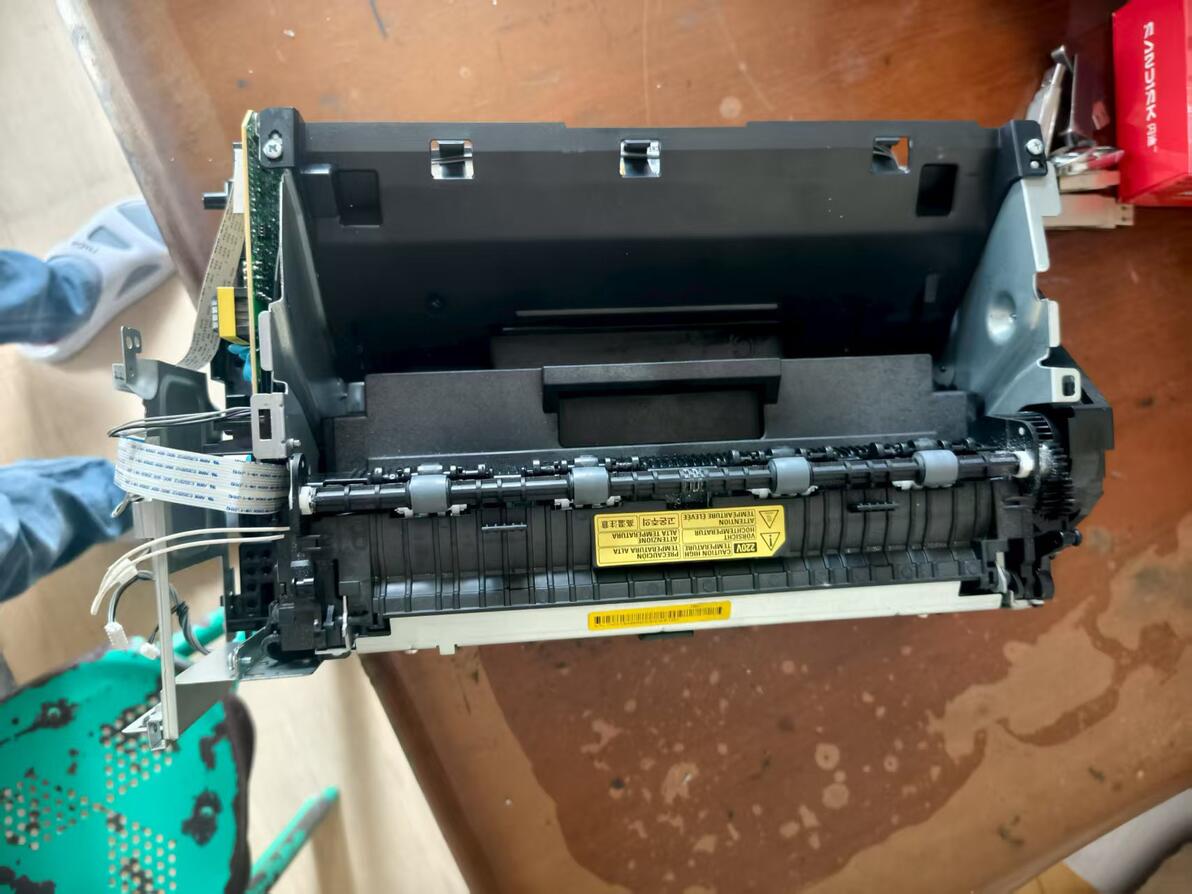

21，定影器靠近主板侧可以抬起，然后把定影器朝主板侧拉，取出定影器，维修定影器的话，拆到这步也就可以了。

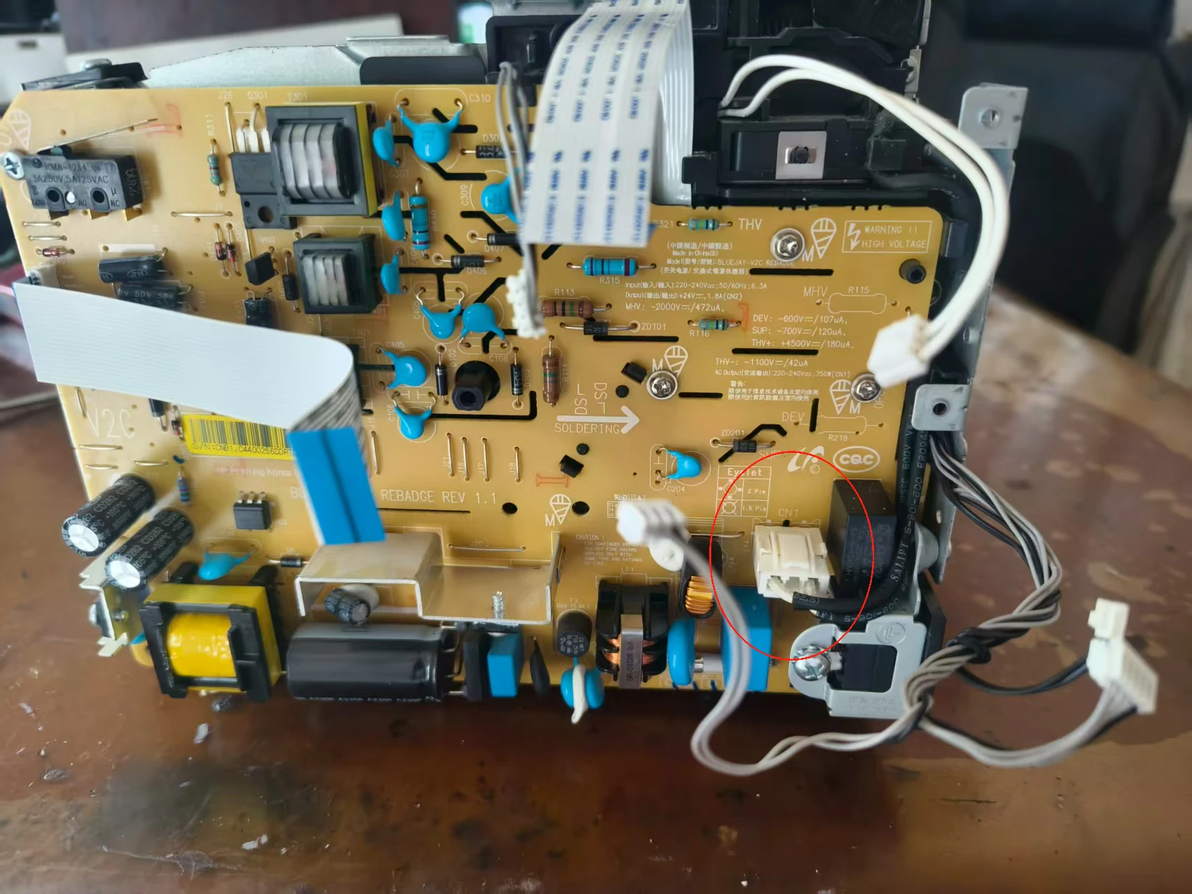

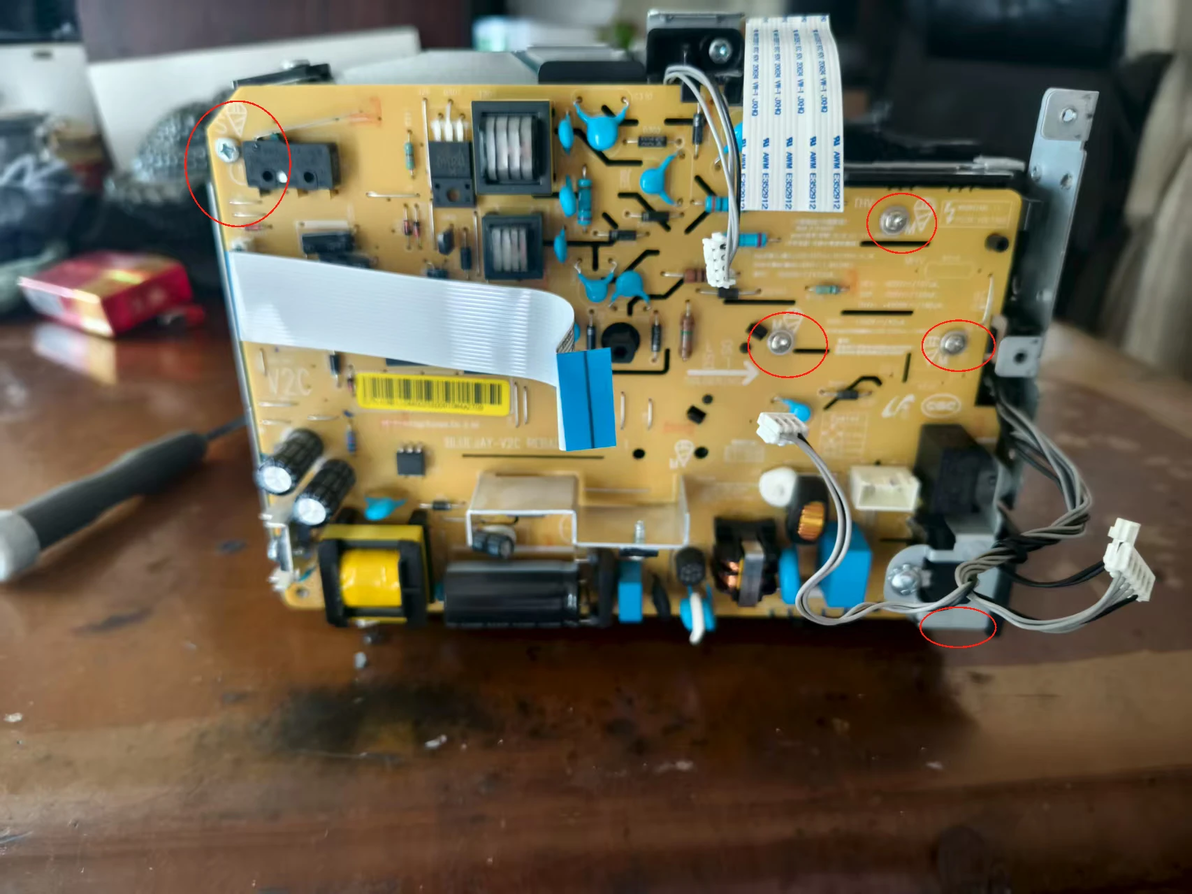

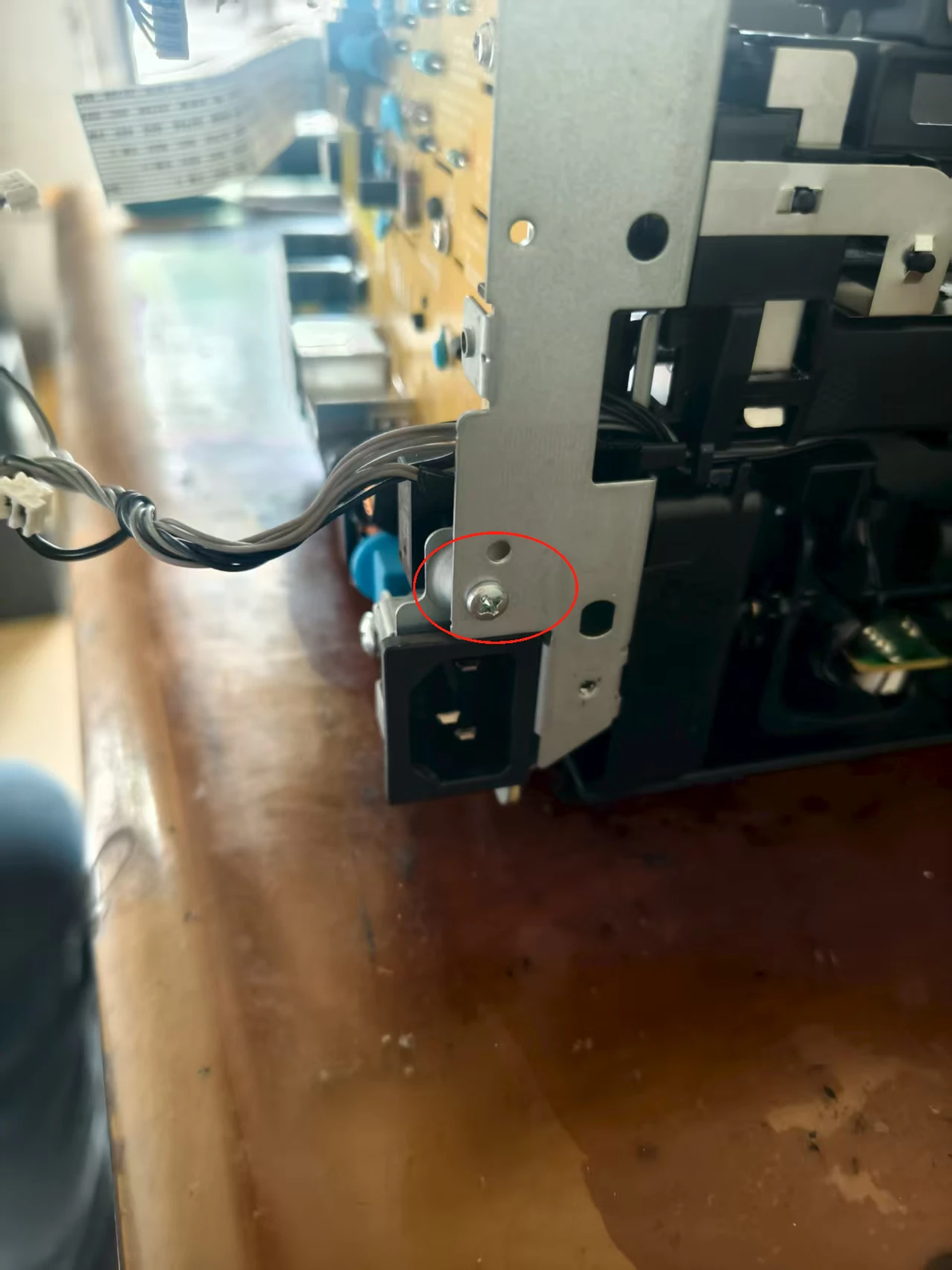

22，拆除电源板上的3颗细牙螺丝和3颗粗牙螺丝，一颗细牙螺丝在机器后部，图2，如果要更换机器的硒鼓触点，拆到这一步就可以了。这款机器的硒鼓触点也是易损件。

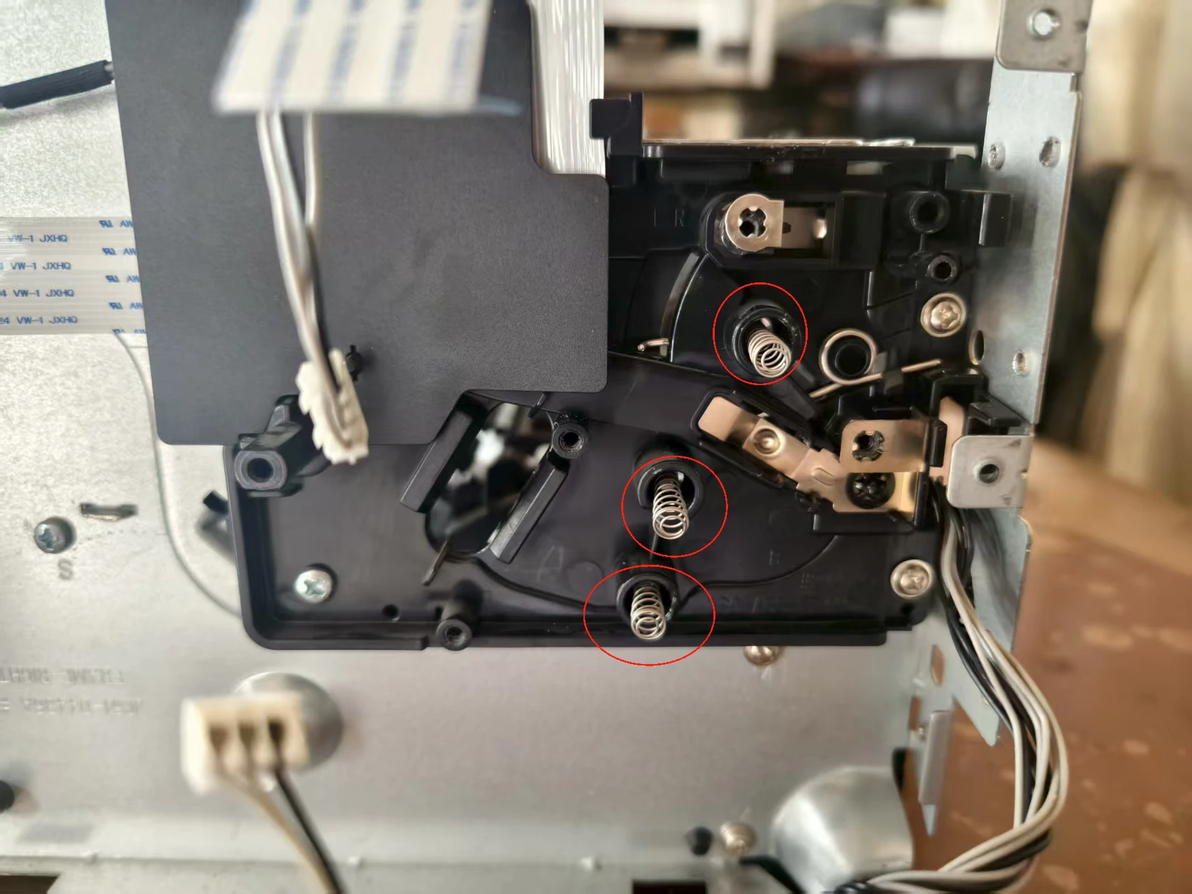

23，注意电源板隔板上的3个硒鼓触点弹簧，取出放好，防止丢失

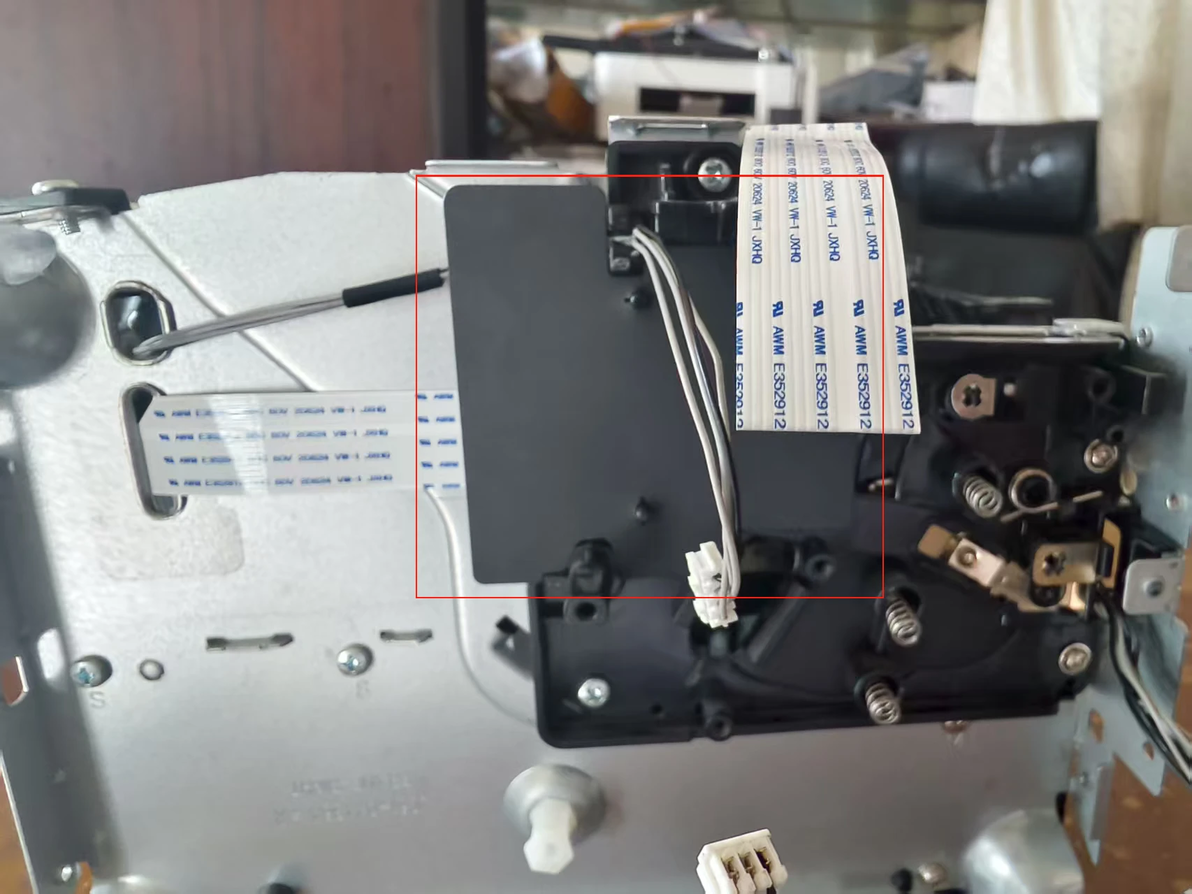

24，去掉隔板上黑色的麦拉片，并分离激光器排线和机器马达排线和隔板的联系

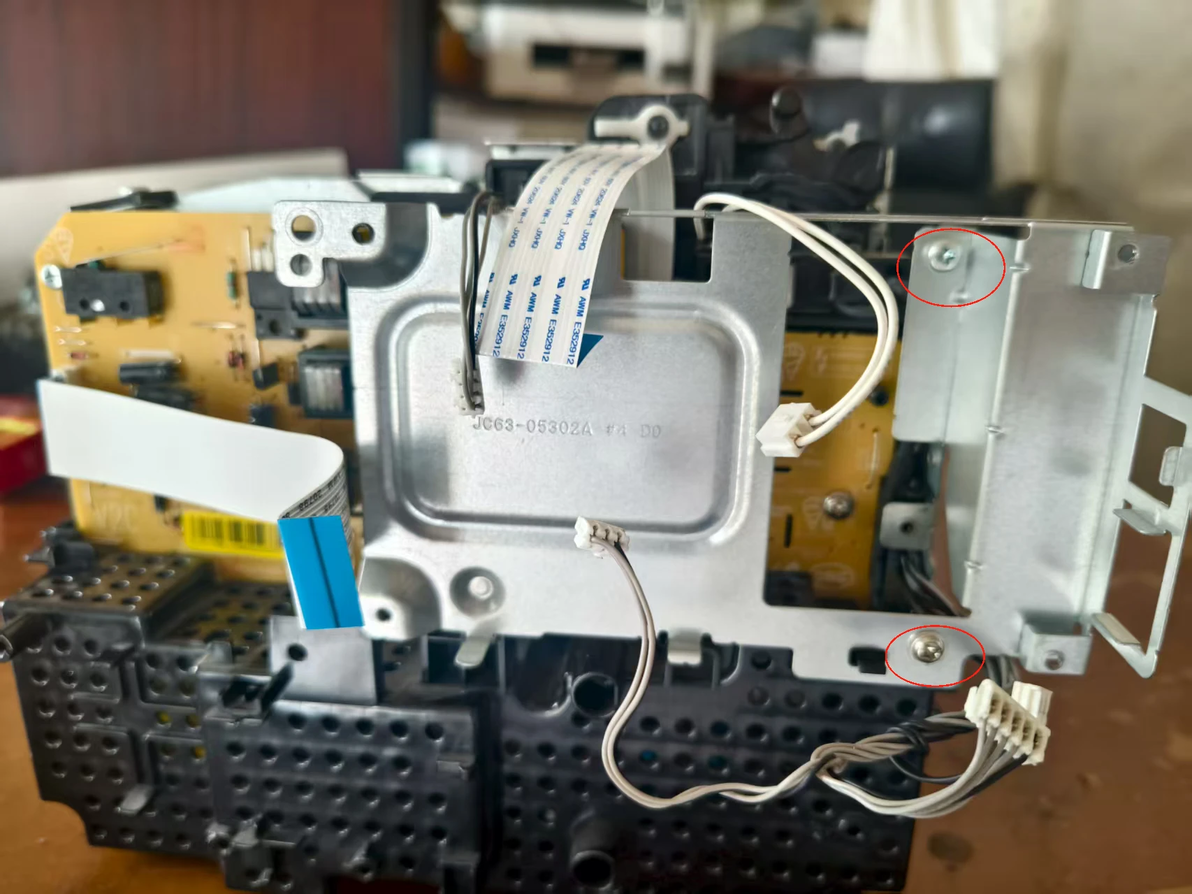

25，拆掉隔板上的2颗细牙和2颗粗牙螺丝，取出隔板

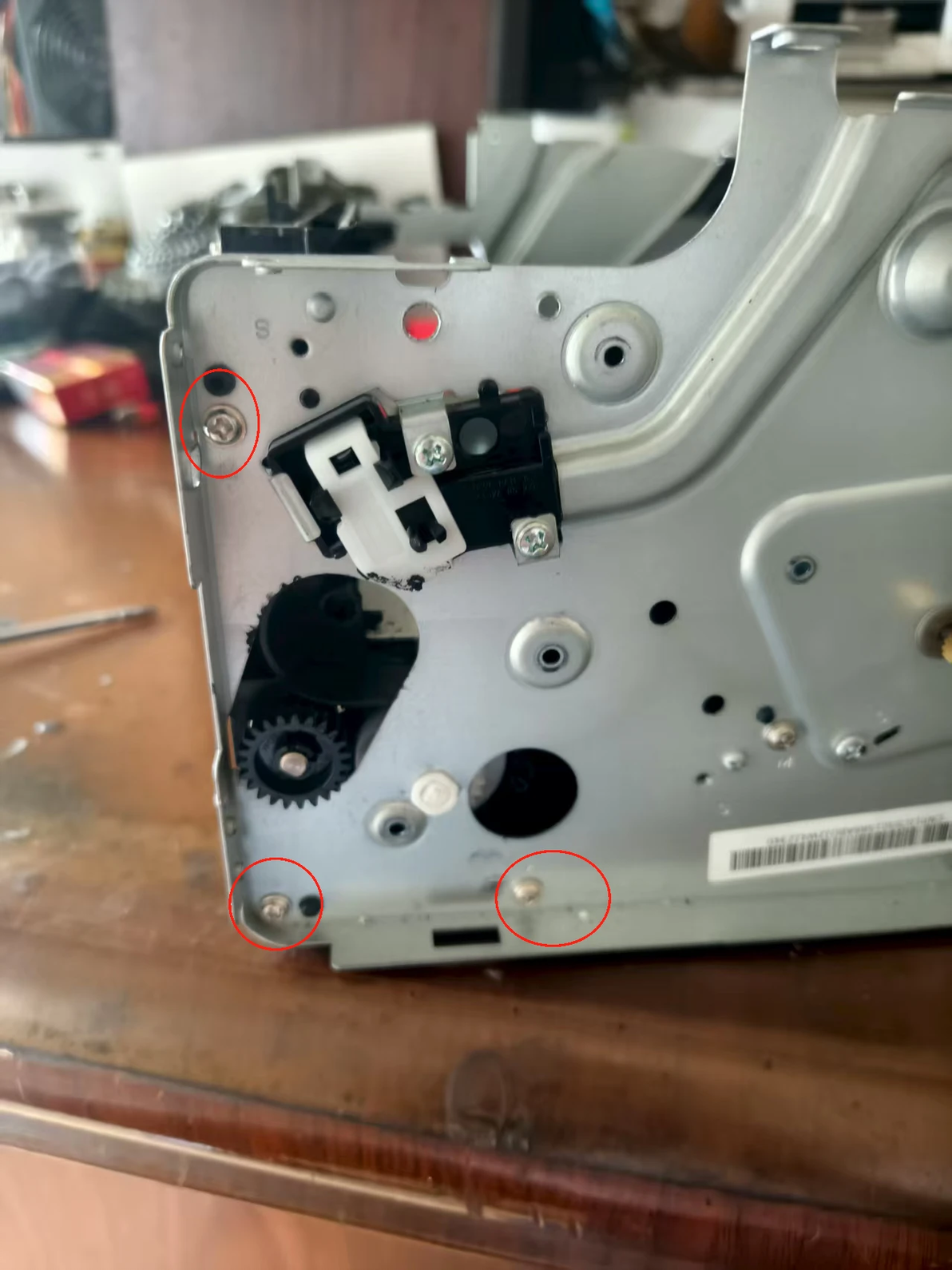

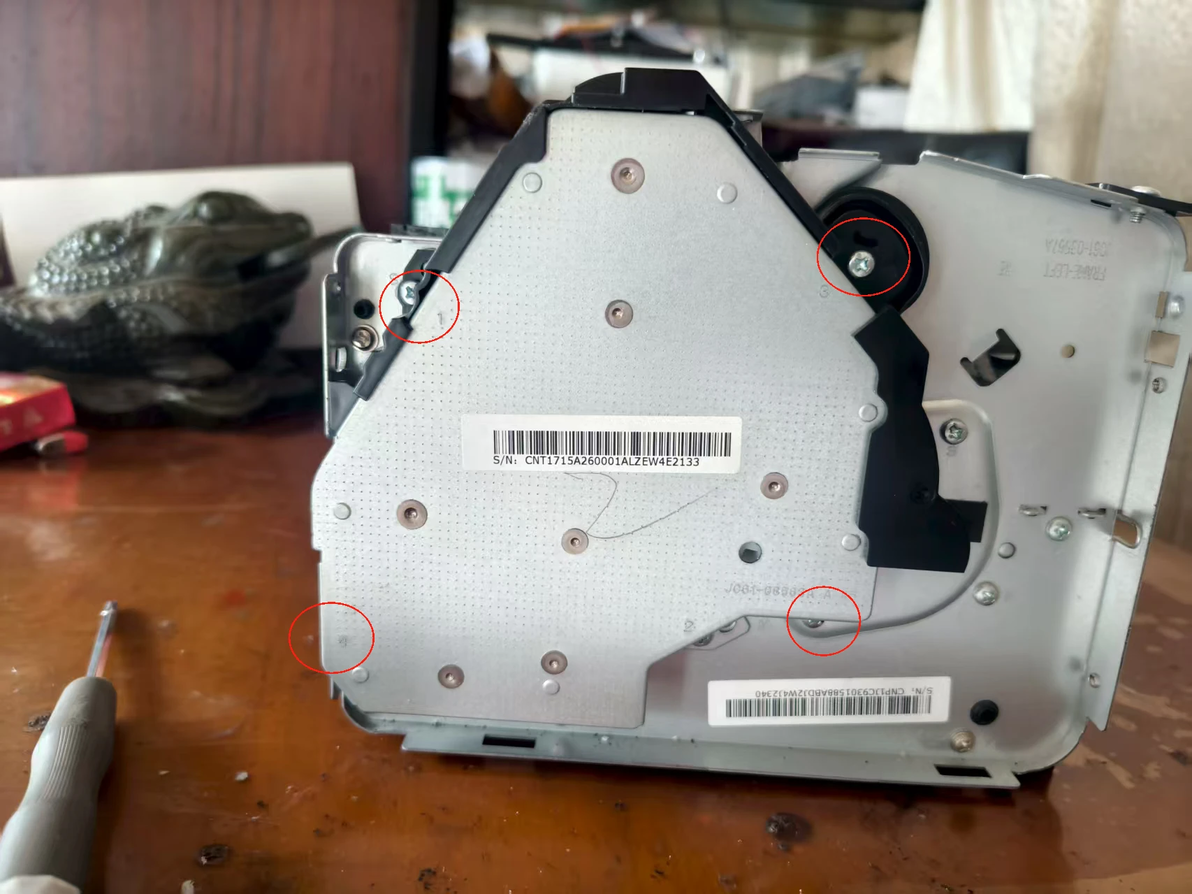

26.翻转机器到另外一面，拆掉齿轮组件的4颗细牙螺丝

27，在拆掉齿轮组件下面的进纸组件固定螺丝，3颗粗牙螺丝

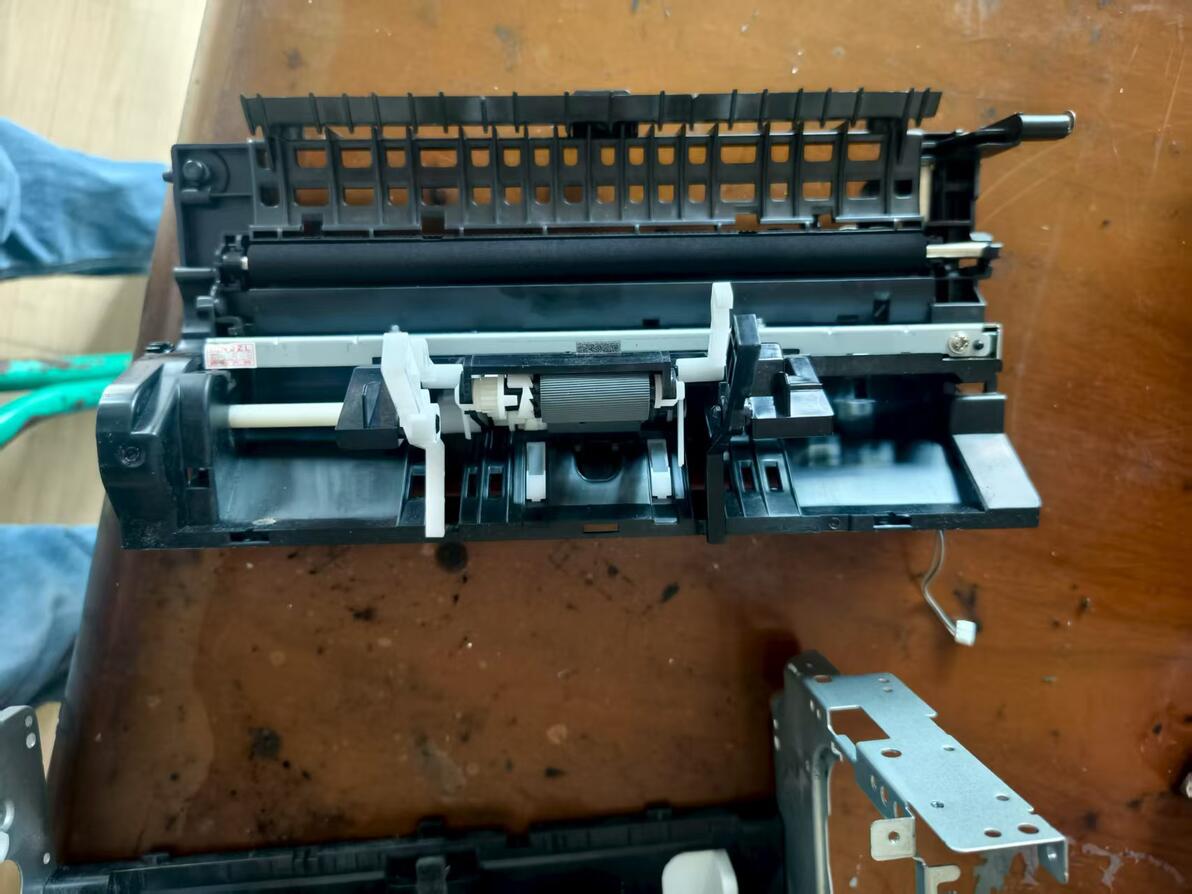

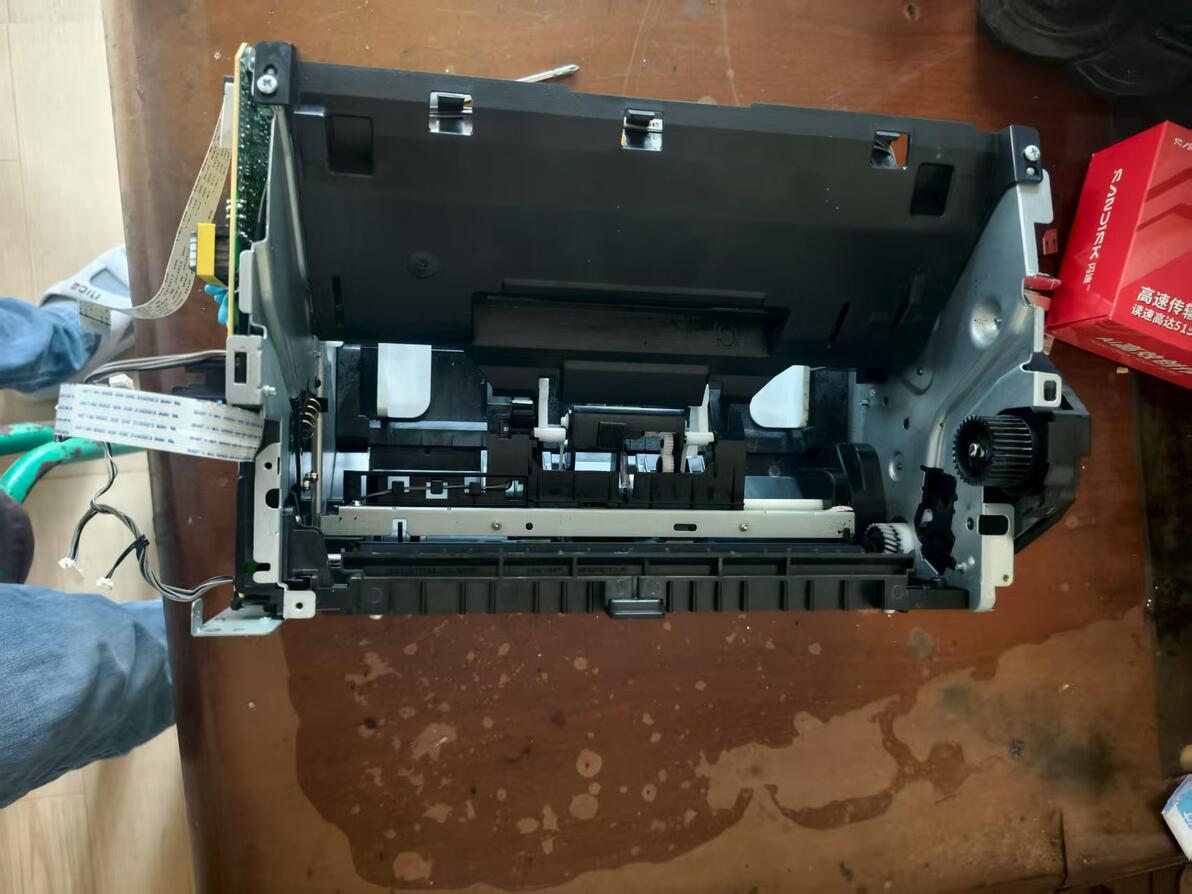

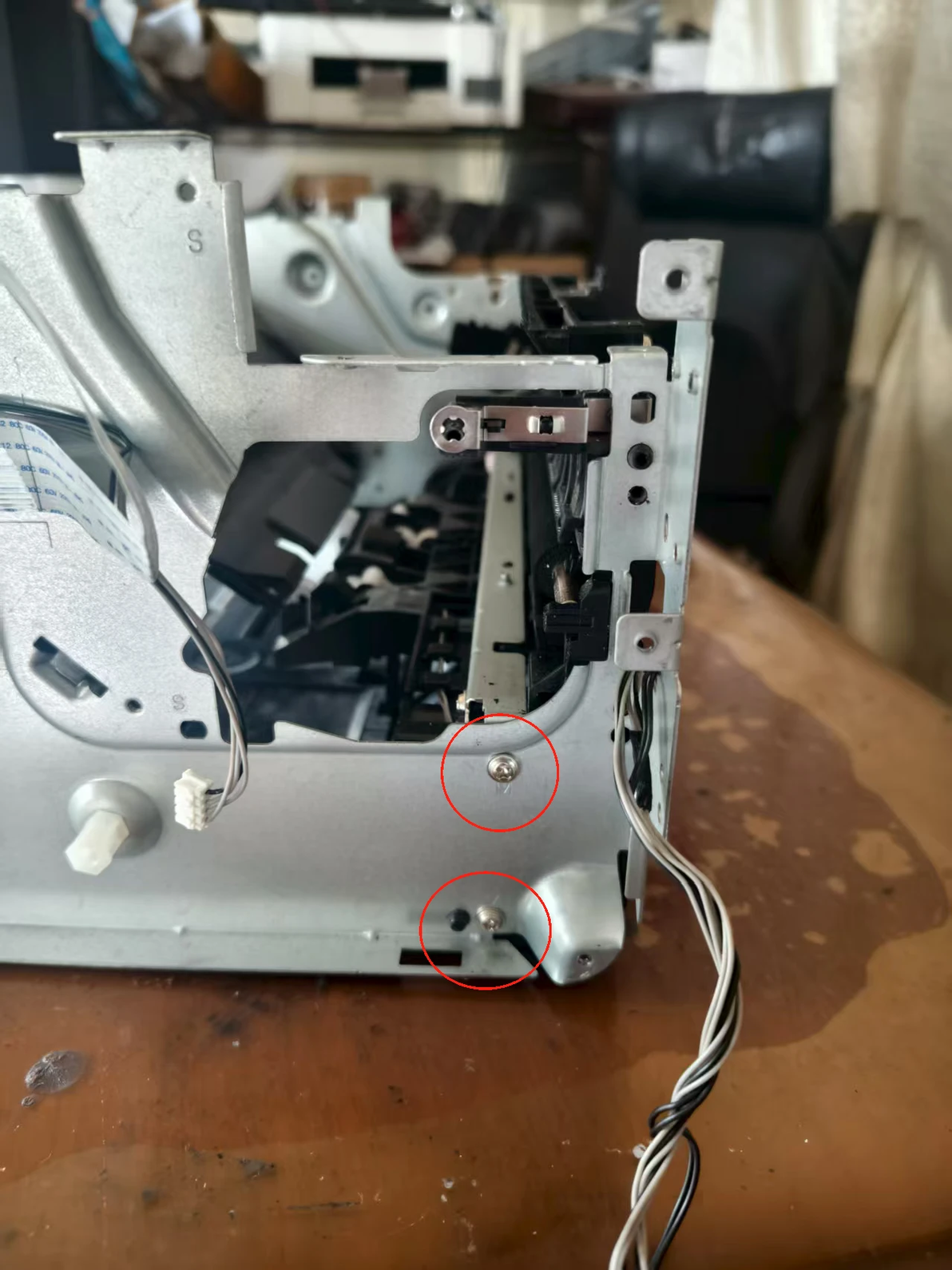

28，再翻转机器到主板侧，拆除进纸组件的2颗粗牙螺丝，把机架往两边拉一点，即可取出进纸组件

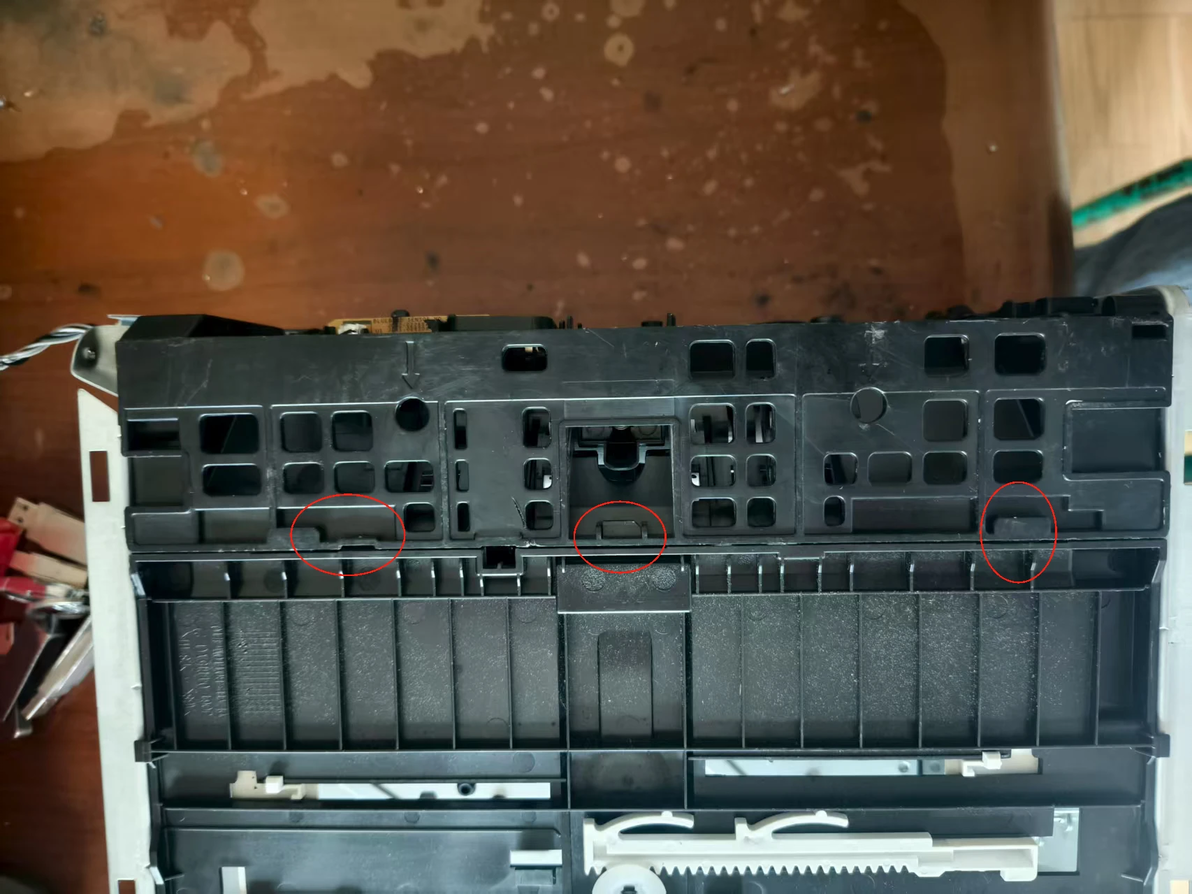

29，安装时记得注意，进纸导板和进纸组件之间的3个卡扣，卡入。

30.即可拆下进纸组件，怎么装我就不发了，反过来一步一步来，不然这帖子就又臭又长了。
