1 概述
本篇文章主要介绍如何使用e2 studio灵活软件包（FSP）对瑞萨RA-ECO-RA6E2-64PIN-V1.0 单通道采集ADC及UART串口打印电压值，进行AD功能评估。
2参考教学视频
3 单通道采集ADC及UART串口打印步骤
打开 e2 studio 软件
依次点击 文件 - 新建 - 瑞萨 C/C++ 项目 - Renesas RA
依次进行工程命名，路径设置，FSP版本，目标开发板选择，Device 选择R7FA6E2BB，工具链选择 GNU ARM Embedded

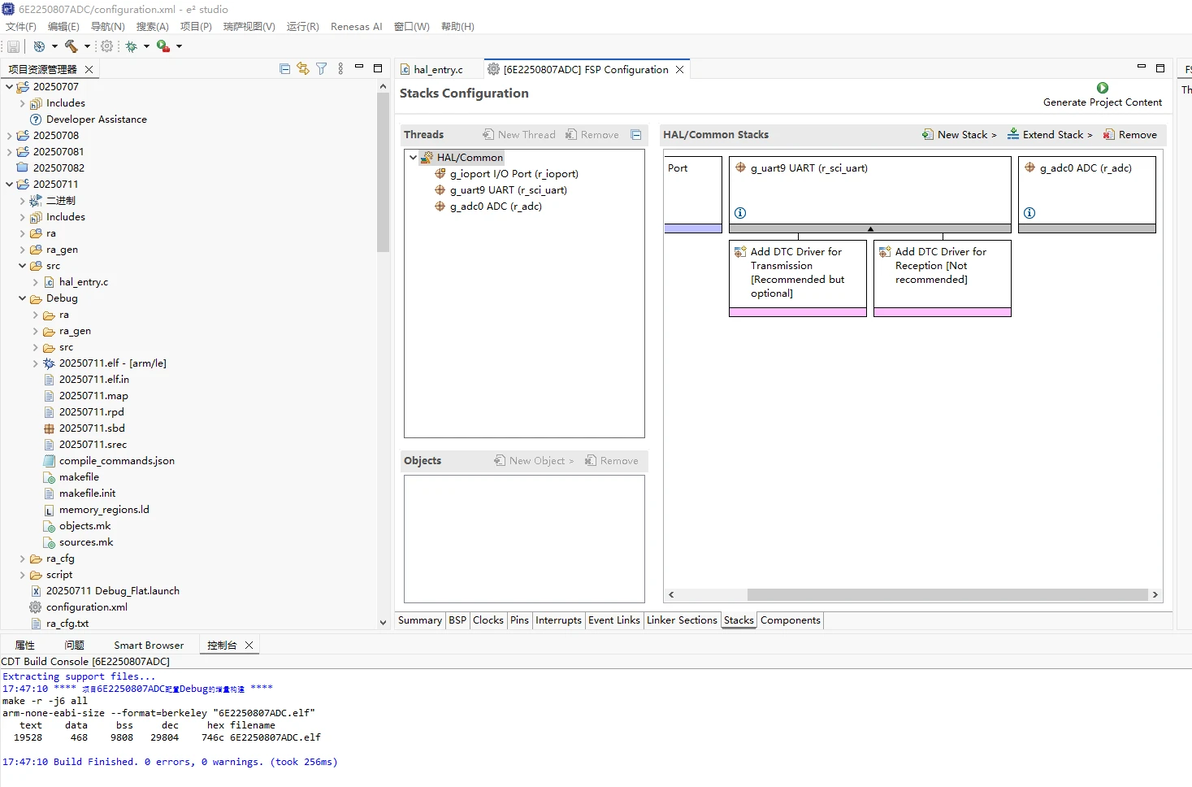

完成工程创建。ADC 及串口配置完成后（具体步骤见下面的各个图，详细过程参考上面的教学视频），构建工程，确保无误。
输入代码，实现 ADC 采集与重定向串口打印输出。

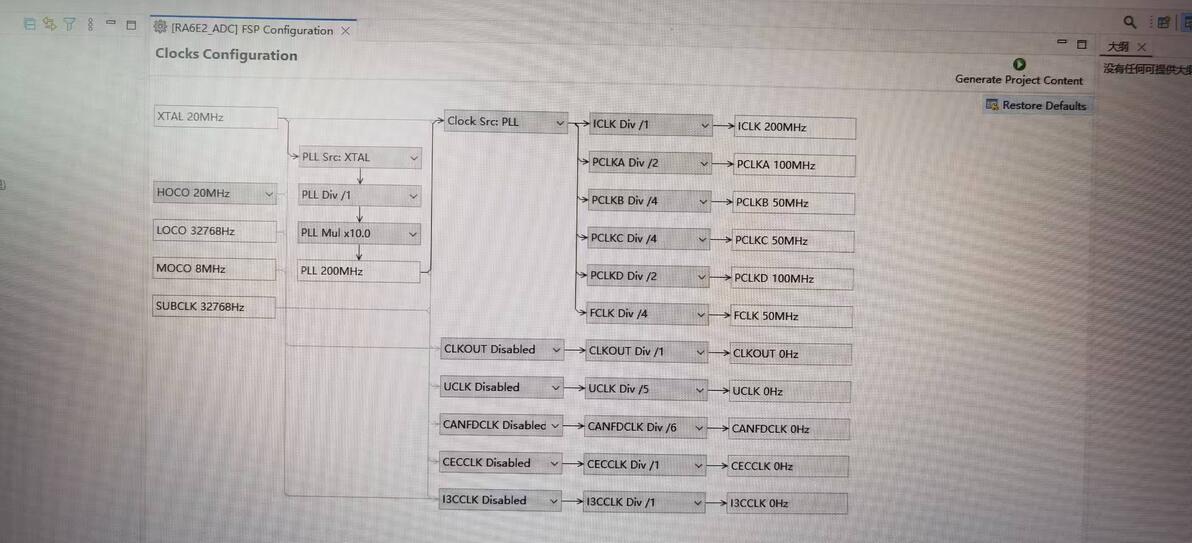

时钟设置
4 完整工程代码：
#include "hal_data.h"
#include <stdio.h>
FSP_CPP_HEADER
void R_BSP_WarmStart(bsp_warm_start_event_t event);
FSP_CPP_FOOTER
fsp_err_t err = FSP_SUCCESS;
volatile bool uart_send_complete_flag = false;
void user_uart_callback (uart_callback_args_t * p_args)
{
if(p_args->event == UART_EVENT_TX_COMPLETE)
{
uart_send_complete_flag = true;
}
}
#ifdef __GNUC__ //串口重定向
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#endif
PUTCHAR_PROTOTYPE
{
err = R_SCI_UART_Write(&g_uart9_ctrl, (uint8_t *)&ch, 1);
if(FSP_SUCCESS != err) __BKPT();
while(uart_send_complete_flag == false){}
uart_send_complete_flag = false;
return ch;
}
int _write(int fd,char *pBuffer,int size)
{
for(int i=0;i<size;i++)
{
__io_putchar(*pBuffer++);
}
return size;
}
volatile bool scan_complete_flag = false;
void adc_callback (adc_callback_args_t * p_args)
{
FSP_PARAMETER_NOT_USED(p_args);
scan_complete_flag = true;
}
void hal_entry(void)
{
err = R_SCI_UART_Open(&g_uart9_ctrl, &g_uart9_cfg);
assert(FSP_SUCCESS == err);
printf("hello world!\n");
err = R_ADC_Open(&g_adc0_ctrl, &g_adc0_cfg);
assert(FSP_SUCCESS == err);
err = R_ADC_ScanCfg(&g_adc0_ctrl, &g_adc0_channel_cfg);
assert(FSP_SUCCESS == err);
while(1)
{
uint16_t adc_data0=0;
double a0;
(void) R_ADC_ScanStart(&g_adc0_ctrl);
scan_complete_flag = false;
while (!scan_complete_flag)
{
err = R_ADC_Read(&g_adc0_ctrl, ADC_CHANNEL_0, &adc_data0);
assert(FSP_SUCCESS == err);
a0=(double)(adc_data0/4095.0)*3.3;
printf("P000(AN0)=%d,voltage=%f\n",adc_data0,a0);
R_BSP_SoftwareDelay (1000, BSP_DELAY_UNITS_MILLISECONDS);
}
#if BSP_TZ_SECURE_BUILD
/* Enter non-secure code */
R_BSP_NonSecureEnter();
#endif
}
void R_BSP_WarmStart(bsp_warm_start_event_t event)
{
if (BSP_WARM_START_RESET == event)
{
#if BSP_FEATURE_FLASH_LP_VERSION != 0
R_FACI_LP->DFLCTL = 1U;
#endif
}
if (BSP_WARM_START_POST_C == event)
{
R_IOPORT_Open (&IOPORT_CFG_CTRL, &IOPORT_CFG_NAME);
#if BSP_CFG_SDRAM_ENABLED
R_BSP_SdramInit(true);
#endif
}
}
FSP_CPP_HEADER
BSP_CMSE_NONSECURE_ENTRY void template_nonsecure_callable ();
BSP_CMSE_NONSECURE_ENTRY void template_nonsecure_callable ()
{
}
FSP_CPP_FOOTER
#endif
5 ADC采集及串口打印视频演示效果如下：（使用Renasas Flash Programmer 下载代码到开发板里）
6 结果结论及心得体会：
本人还通过programmer烧录LED灯点亮程序（见下面一个视频）。瑞萨RA-ECO-RA6E2-64PIN-V1.0成的外设，简化了设计并能加快开发过程。它有优越的关键性能，比如：灵活的连接性（UART通信接口等）满足工业自动化项目的需求。
