在PCB设计中，字符看似是不起眼的细节，却承担着标识、追溯和维护指引的重要功能，而字符颜色的选择直接影响这些功能的实现效率。与阻焊颜色相比，字符颜色更注重对比度和可读性，其标准规范涉及颜色种类、色差值、耐候性等多方面要求。PCB四层板厂家的生产数据显示，采用高对比度字符颜色的 PCB，维护效率可提升 30%，而不符合标准的字符颜色可能导致识别错误，增加调试成本。

字符颜色的功能定位与核心要求

PCB 字符（通常为丝印）的核心功能是传递信息，其颜色选择需围绕 “清晰可辨” 这一核心，PCB 四层板厂家的实践总结出三大要求：

对比度优先原则。字符颜色与阻焊底色的对比度直接决定可读性，国际通用标准要求对比度（亮度差）≥70%。PCB 四层板厂家的测试显示，白色字符在绿色阻焊上的对比度（85%）最高，其次是黑色字符在白色阻焊上（80%），而黄色字符在红色阻焊上仅 50%，易导致字符模糊。某工业设备的维护统计显示，低对比度字符导致的识别错误率（15%）是高对比度（3%）的 5 倍，增加了平均故障修复时间（MTTR）。

耐候性要求。字符需耐受焊接高温（260℃）、湿热环境（85℃/85% RH）和化学清洗，颜色保持稳定（色差 ΔE＜3）。PCB 四层板厂家的老化测试显示，环氧类白色字符在 1000 小时湿热测试后，色差（ΔE=2.5）符合标准，而廉价丙烯酸字符（ΔE=5.2）出现明显泛黄，无法辨认。在回流焊测试中，黑色字符的耐热性（280℃无变色）优于红色（260℃开始发黑），更适合波峰焊工艺。

工艺兼容性。字符油墨的颜色需与阻焊层材料兼容，避免化学反应导致变色。PCB 四层板厂家发现，某些红色字符油墨与蓝色阻焊剂接触后，会在 3 个月内发生色迁移（红色变紫），而白色、黑色油墨与各类阻焊的兼容性普遍更好（兼容率 95% 以上）。此外，深色字符（黑、蓝）在细线条（0.1mm）印刷时边缘更清晰，浅色字符（白、黄）则易因油墨扩散导致模糊。

常见字符颜色的特性与适用场景

不同字符颜色在可读性、耐候性和成本上各有优劣，PCB 四层板厂家的应用案例给出了清晰指引：

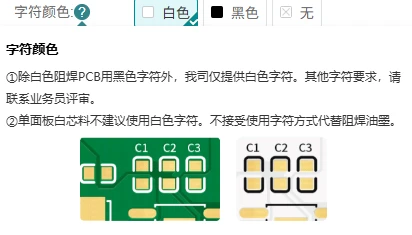

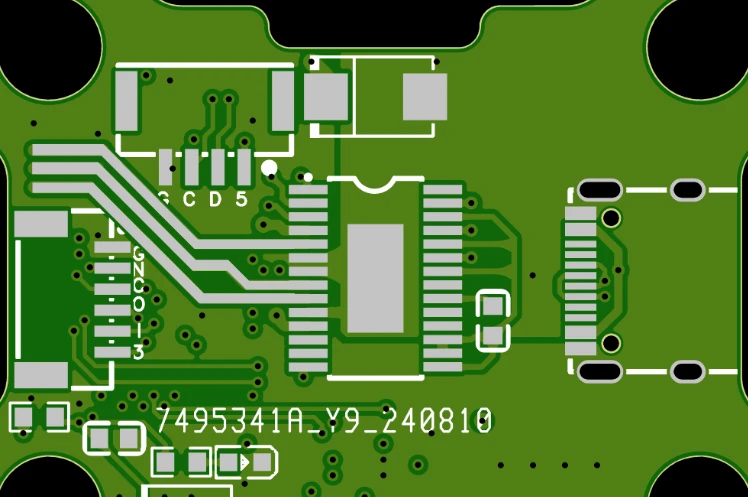

白色字符：应用最广的 “通用款”。白色字符（钛白粉为颜料）与绿色、蓝色、红色等主流阻焊的对比度均＞80%，且耐温性（280℃）和耐化学性优异，是 PCB 四层板厂家的默认选择。某消费电子 PCB 的白色字符在绿色阻焊上，即使经过 10 次回流焊，仍能保持清晰（可读性评分 90/100），远高于黄色字符（70/100）。白色字符的唯一劣势是易显脏（指纹、助焊剂残留更明显），在医疗设备等洁净场景需额外防护。

黑色字符：浅色阻焊的 “最佳搭档”。在白色、浅灰等浅色阻焊上，黑色字符（炭黑颜料）的对比度（80%）优于其他颜色，且不易显脏。PCB 四层板厂家为 LED 灯板（白色阻焊）设计的黑色字符，在强光照射下仍能清晰识别（可读性评分 85/100），而白色字符几乎不可见。黑色字符的耐候性与白色相当，但印刷时需控制油墨厚度（5-10μm），过厚易导致边缘脱落（概率 3%）。

黄色字符：特殊场景的 “警示色”。黄色字符（铬黄颜料）的视觉冲击力强，适合需要突出标识的区域（如高压区、危险信号）。某工业控制柜的红色阻焊 PCB 上，黄色字符的警示区域识别速度（2 秒）比白色（3.5 秒）快 43%，降低了误操作风险。但黄色字符的耐温性较差（260℃以上开始变色），且与红色、橙色阻焊的对比度低（＜60%），限制了其广泛应用。

红色字符：定制化的 “标识色”。红色字符（氧化铁红颜料）多用于品牌标识或功能分区，与蓝色、黑色阻焊的对比度（70%）可满足基本需求。某通信设备厂商通过红色字符在黑色阻焊上标注型号信息，既提升了品牌辨识度，又保证了可读性（评分 75/100）。红色字符的耐候性中等，在湿热环境中 1000 小时后可能出现轻微褪色（色差 ΔE=3.5），需谨慎使用。

字符颜色的行业标准与规范

字符颜色的选择需符合国际和行业标准，PCB 四层板厂家遵循的核心规范包括：

IPC-A-600：字符外观标准。该标准规定了字符的颜色均匀性（色差 ΔE＜3）、可读性（无模糊、粘连）和附着性（胶带测试无脱落），但未强制指定颜色，仅要求 “与底色有足够对比度”。PCB 四层板厂家的色差仪测试显示，合格字符的颜色偏差需控制在 ±5% 以内，例如白色字符的 L * 值（亮度）应≥80，黑色字符应≤20。

客户特定规范：颜色代码约定。不同行业对字符颜色有隐性约定：汽车电子常用白色字符（绿色阻焊），便于生产线快速识别；医疗设备多用黑色字符（白色阻焊），符合洁净要求；工业控制则允许黄色字符用于警示标识。某 PCB 四层板厂家为航空客户定制的红色字符（蓝色阻焊），需通过严格的耐辐射测试（100krad 剂量下无变色），满足特殊环境要求。

RoHS 与环保要求。字符油墨中的重金属含量需符合 RoHS 标准（铅＜1000ppm，镉＜100ppm），黄色字符的铬黄颜料需确认不含六价铬（＜10ppm）。PCB 四层板厂家的检测显示，合规白色字符的铅含量＜50ppm，黑色字符的多环芳烃（PAHs）＜10ppm，可满足全球环保要求。

可靠性测试标准。字符颜色需通过一系列可靠性测试：

• 热冲击测试（-55℃至 125℃，100 次循环）后无变色、脱落；

• 湿热测试（85℃/85% RH，1000 小时）后色差 ΔE＜3；

• 溶剂测试（异丙醇擦拭 100 次）后无明显褪色。

避免常见误区：

• 盲目追求 “个性化”：某初创公司选择紫色字符（绿色阻焊），对比度仅 60%，导致维护困难，最终改回白色，损失 5 万元；

• 忽视工艺限制：红色字符在细线条印刷时易断线（概率 8%），应避免用于高密度标识区域；

• 忽略成本差异：特殊颜色（如橙色、紫色）的油墨采购成本比白色高 30%，且最小起订量更大（500kg 以上），小批量生产不经济。

PCB字符颜色的选择是 “功能、标准与成本” 的平衡艺术，白色和黑色凭借高对比度、耐候性和工艺兼容性成为主流，黄色和红色则适用于特定场景。PCB 四层板厂家的实践证明，符合标准的字符颜色能使 PCB 的可维护性提升 30% 以上，而不当选择可能导致识别错误、返工等问题。
