一、 LCD (液晶显示屏) 基础原理
核心结构：
液晶层： 核心材料。液晶分子在不通电时排列有序，允许光线通过（透明）；通电时分子排列改变，阻挡光线（不透明）。
偏光片 (Polarizer)： 通常有两片，位于液晶层两侧，方向垂直。它们只允许特定方向的光线通过。
背光层 (Backlight)： 位于最底层，通常是白色LED光源，提供整个屏幕所需的光线。
彩色滤光片 (Color Filter)： 位于液晶层上方（靠近观看者一侧）。它通常由红(R)、绿(G)、蓝(B) 三种颜色的微小滤光片阵列组成，每个RGB单元对应一个子像素（三个子像素组成一个完整像素）。
工作原理 (单像素)：
背光发出白光。
光线通过第一层偏光片（假设只允许垂直方向的光通过）。
光线到达液晶层。根据施加的电压，液晶分子决定是否旋转光的偏振方向：
无电压/低电压： 液晶旋转偏振方向90度（例如变为水平方向）。光线能通过第二层（水平方向）偏光片 → 亮。
有电压/高电压： 液晶不旋转偏振方向（保持垂直方向）。光线被第二层（水平方向）偏光片阻挡 → 暗。
通过控制液晶层每个微小区域的电压，就能控制该点是亮还是暗。
显示彩色：
在液晶层上方覆盖RGB彩色滤光片。
每个像素点被划分为红、绿、蓝三个子像素。
通过独立控制三个子像素对应的液晶单元的透光率（电压高低），就能控制该像素点透过的红、绿、蓝光的比例。
人眼将相邻很近的三色光混合，感知为不同的颜色。
传统LCD的局限性：
背光： 通常采用全局背光或少数分区背光（如侧入式、少数直下式分区）。整个背光区域或大分区内的亮度必须保持一致。
对比度问题： 显示黑色时，液晶层虽然尽力阻挡光线，但无法做到100%不透光（漏光），背光依然存在，导致黑色看起来是深灰色，不够纯粹。这是LCD技术（包括早期MiniLED）的固有缺陷。
响应速度： 液晶分子扭转需要时间，可能导致动态画面拖影。
二、 MiniLED：LCD的进阶版（本质还是LCD）
核心改进：背光技术
关键点：MiniLED本质上仍然是LCD屏幕！ 它的革命在于背光层的升级。
传统LCD背光： LED灯珠数量少（几十到几百个），尺寸大，分区大（甚至全局无分区）。
MiniLED背光： 使用数千甚至上万颗尺寸在100-300微米级别的超小LED灯珠作为背光源。
分区控光： 这些微小的MiniLED灯珠被分成数百甚至上千个独立的背光分区。每个分区可以独立控制亮度（开、关、调暗）。
优势：
超高对比度： 当屏幕某区域需要显示黑色时，可以直接关闭或调暗对应区域的MiniLED背光分区。结合液晶层的遮光，能实现接近纯黑的效果，显著提升对比度（HDR效果更好）。
更精细的亮度控制： 独立分区控制使得画面中明亮区域更亮，黑暗区域更暗，明暗层次更丰富、细节更清晰。
高亮度： MiniLED灯珠密集排列，能提供更高的峰值亮度。
解决传统LCD漏光痛点： 精细的分区控光极大缓解了大面积漏光问题（虽然单个像素点级别的漏光依然存在）。
局限性：
依然是LCD： 液晶层和滤光片结构依然存在，因此无法达到像素级控光（光晕/Halo效应：小亮点周围暗区可能不够纯黑）。
响应速度： 液晶响应速度的瓶颈依然存在。
厚度/功耗： 复杂的背光模组可能比传统LCD背光稍厚，功耗也可能略高（但比OLED低）。
三、 OLED (有机发光二极管)：自发光革命
核心结构：
自发光像素： 每个像素点（RGB子像素）本身就是一个微小的有机材料发光二极管（LED）。
无需背光层： 这是与LCD/MiniLED最根本的区别！屏幕结构极大简化（更薄、更柔韧）。
无需彩色滤光片 (主要)： 主流方案（如三星的QD-OLED除外）是每个子像素使用能发出特定颜色（红、绿、蓝） 的有机发光材料。
工作原理：
电流直接通过每个像素点的有机发光材料，激发其自发光。
通过控制流过每个红、绿、蓝子像素的电流大小，就能直接控制该子像素的亮度和颜色。
显示黑色时，直接关闭对应像素点的电流 → 该像素点完全不发光 → 真正的纯黑。
优势：
像素级控光 & 无限对比度： 每个像素独立开关/调光，带来极致纯净的黑色和超高对比度。
超快响应速度： 近乎瞬时（微秒级），彻底解决拖影问题，动态画面极其流畅。
超广视角： 色彩和亮度随视角变化很小。
超薄 & 可弯曲： 结构简单，可实现超薄设计和柔性屏（曲面屏、折叠屏）。
理论上更好的色彩： 自发光特性通常能提供更鲜艳、更广的色域。
局限性：
寿命 & 烧屏：
有机材料衰减： 发光材料是有机物，会随时间老化，亮度降低。其中蓝色材料衰减最快，可能导致长期使用后色彩偏移（偏黄/红）。
烧屏 (Image Retention/Burn-in)： 如果长时间显示高亮度的静态图像（如台标、状态栏），这些区域的像素会比其他区域老化得更快，导致残留影像（“烧”在屏幕上）。
峰值亮度： 虽然高端OLED亮度已很高，但在显示大面积纯白或HDR极端高亮场景时，通常难以达到顶级MiniLED LCD的水平（出于功耗和寿命考虑）。
成本： 制造良率和材料成本相对较高（但已大幅下降）。
四、 MicroLED (微型发光二极管)：未来的终极目标？
核心结构：
自发光像素： 和OLED一样，每个像素点（RGB子像素）本身就是一个微小的发光二极管（LED）。
无机材料： 关键区别！MicroLED使用无机半导体材料（如GaN氮化镓）制造LED芯片。
无需背光层： 自发光，结构可简化。
转移技术： 核心技术挑战在于将数以百万计的微米级（<100微米）LED芯片精确地转移到电路基板上（巨量转移）。
工作原理：
电流通过每个微小的无机LED芯片，激发其发光。
独立控制每个子像素的亮度/开关。
优势 (集大成者)：
OLED的所有优点：
像素级控光 & 无限对比度
超快响应速度
超广视角
超薄潜力
规避OLED的缺点：
超长寿命 & 高稳定性： 无机材料极其稳定，衰减极慢，蓝光寿命问题基本解决。
无烧屏风险： 材料稳定，像素老化均匀。
超高亮度： 无机LED能承受更大电流，亮度潜力远超OLED和MiniLED，更适合HDR和户外显示。
宽温工作： 对温度敏感性低。
高能效： 光电转换效率可能更高。
挑战与现状：
巨量转移 (Mass Transfer)： 将数百万颗微米级LED芯片高效、精准、无缺陷地转移到驱动背板上是最大技术瓶颈，良率低、成本极高。
像素修复： 转移过程中或使用中出现坏点，修复极其困难。
驱动电路： 需要超精细的驱动电路来独立控制每个微小的像素。
成本： 极其昂贵！ 目前仅用于超大尺寸商用显示屏（如影院、广告牌）和极少数的天价电视（确实动辄百万级）。
小型化： 虽然叫“Micro”，但应用到手机、手表等小尺寸屏幕上的难度更大（像素密度要求极高）。

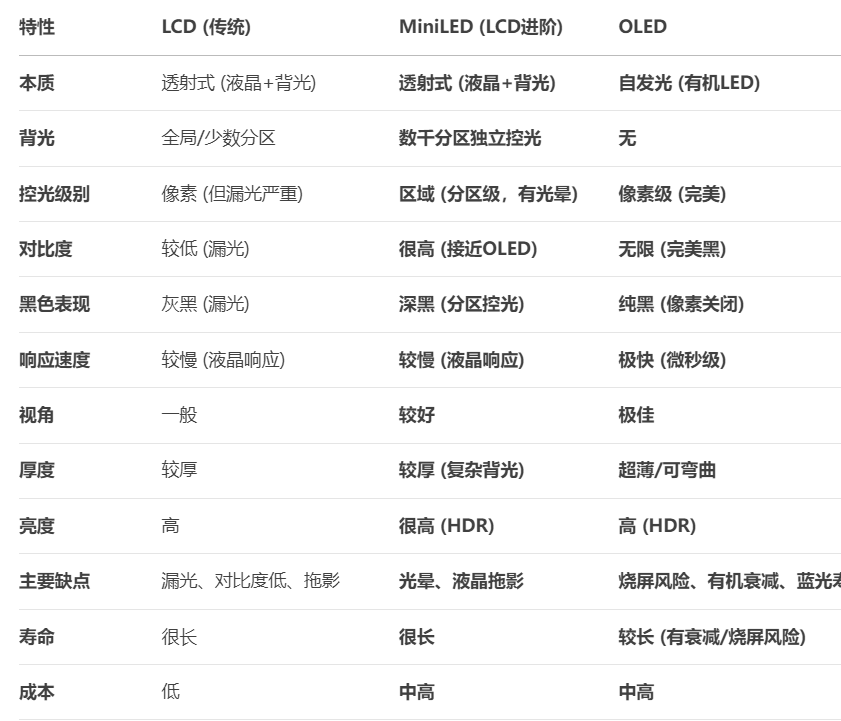

补充说明
QLED (量子点电视)： 这不是一种新的显示面板技术。它本质上是采用量子点膜的LCD电视（通常是VA面板 + MiniLED背光）。量子点膜的作用是提升色域和色彩纯度，将背光LED的蓝光更高效地转换为纯净的红光和绿光。三星的高端QLED电视其实就是顶级的MiniLED LCD电视。
QD-OLED： 这是OLED的一个变种（如三星显示生产）。它使用蓝色OLED发光层激发红、绿量子点层来产生颜色，结合了OLED的自发光优势和量子点的色彩优势，改善了传统OLED的亮度和寿命（尤其是蓝光寿命）。
MiniLED ≠ OLED： MiniLED是LCD的背光升级版，而非OLED的变种。名字中的“LED”指的是背光源，而不是像素自发光。
MicroLED是终极目标： MicroLED是自发光、无机材料的优势，以及其面临的成本和量产挑战。
