在高压电气系统中，设备的停电检修始终伴随着潜在的安全风险，而接地刀闸作为保障检修安全的关键装置，通过可靠的接地保护机制，为电力运维人员构建了一道坚实的安全屏障。本文将从技术角度全面解析接地刀闸的结构特性、工作原理、安全防护机制及应用规范，为电气运维及设计人员提供系统性参考。
一、概述：接地刀闸的核心定位与功能边界
接地刀闸（别称 “接地刀”）是高压电气系统中用于强制接地保护的手动操作安全装置，其核心功能是在电气设备停电检修阶段，为被隔离的设备部分提供可靠接地点，通过物理连接与大地形成等电位，从根本上消除检修环境中的触电风险。作为高压开关设备的核心安全附件，其设计与运行直接关联电力运维人员的人身安全及设备运维可靠性。
从系统架构来看，接地刀闸并非主回路通断元件，而是安全防护的 “最后一道防线”。其作用边界明确：仅在设备停电且形成可见断开点后投入使用，通过机械与电气联锁机制与主回路开关形成操作约束，杜绝带电操作或误操作风险。
二、结构设计与系统集成特性

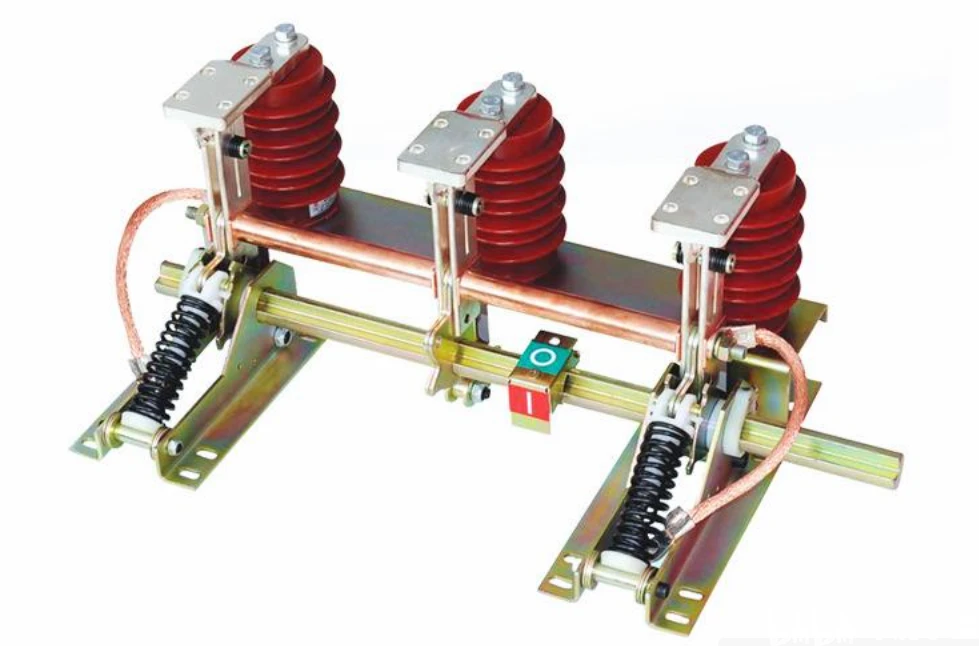

（一）核心构成部件
接地刀闸的结构设计以 “可靠接地” 与 “操作安全” 为核心，主要由以下部件组成：
底座与支撑系统：采用高强度铸铁或钢材制造，提供稳定的机械支撑，确保在短路电流冲击下不发生位移或变形。
绝缘组件：由支柱绝缘子或套管绝缘子构成，将导电部分与底座隔离，耐受系统最高电压的绝缘要求，通常采用瓷质或复合绝缘材料，具备抗污闪、耐老化特性。
导电回路：包括固定触头（接地端，与接地网直接连接）、可动触头（刀片式或梅花式结构）及导电臂，材质选用高导电率的铜合金或铝合金，表面经镀银或钝化处理以降低接触电阻。
操作机构：分为手动（操作杆传动）、电动或气动驱动方式，包含齿轮传动、连杆机构及闭锁装置，确保操作过程中的同步性与位置准确性，操作力矩需匹配触头接触压力要求。
（二）系统连接方式
接地刀闸在主回路中的集成需满足 “隔离与接地双重功能”：
与主开关（断路器）、隔离开关形成串联或并联组合，通常安装于断路器与电源侧隔离开关之间，或线路侧隔离开关外侧。
合闸状态下，在主回路与电源间形成物理断开点（通过隔离开关联动实现），同时将断开部分导体通过接地刀闸接入接地网，形成 “可见断开 + 可靠接地” 的双重安全隔离。
三、工作原理与安全防护机制
（一）核心工作逻辑
接地刀闸的运行基于 “电荷泄放” 与 “故障导流” 两大原理：
残留电荷泄放：设备停电后，电容性元件（如电缆、母线）可能存储残留电荷，接地刀闸合闸后形成低阻抗通路，将电荷直接导入大地，使设备电位降至安全值（通常≤50V）。
故障电流导流：若发生误送电或反送电，接地刀闸将形成金属性接地短路，短路电流（通常为额定电流的 5-10 倍）通过接地刀闸流入接地网，触发上游保护装置（如过流继电器、差动保护）动作，使断路器在 0.1-0.5 秒内跳闸，切断故障电源。
（二）安全防护的技术指标
为确保防护有效性，接地刀闸需满足以下关键参数：
接地导通电阻：≤100mΩ（触头接触电阻 + 接地引下线电阻），确保故障电流传导效率。
动稳定耐受能力：能承受短路电流峰值冲击（如 25kA/2s），触头无熔焊、结构无损坏。
热稳定耐受能力：在规定短路电流（如 16kA/4s）作用下，温升不超过材料允许极限（铜≤100K）。
四、应用场景与操作规范
（一）典型安装场景
接地刀闸主要应用于高压（3kV 及以上）电气系统，具体场景包括：
金属封闭开关设备（如 KYN28-12 型开关柜）：在断路器两侧、母线分段处配置，用于检修时隔离接地。
GIS 设备：集成于气体绝缘间隔内，通过专用操作孔实现手动或电动操作。
敞开式变电站：安装于母线、线路出线端，配合隔离开关形成检修隔离单元。
根据安装位置可分为：母线接地刀闸（用于母线检修）、断路器接地刀闸（断路器两侧隔离）、线路侧接地刀闸（线路检修防护）。
（二）操作规范与联锁要求
1. 操作前提（强制性条件）
目标回路已通过断路器、隔离开关实现完全停电。
所有可能来电方向的隔离开关均已断开，并形成可见断开点（通过观察窗或机械指示确认）。
验电确认目标设备无电压（使用对应电压等级的验电器）。
2. 联锁机制设计
为杜绝误操作，接地刀闸必须与主隔离开关实现机械联锁或电气联锁：
机械联锁：通过连杆、锁舌等机构实现位置约束，仅当隔离开关处于分闸位置时，接地刀闸操作机构才能解锁。
电气联锁：通过辅助触点形成控制回路闭锁，隔离开关分闸信号反馈后，接地刀闸操作电源才能接通。
3. 禁止性操作
严禁在设备带电状态下合闸接地刀闸（将导致相间或接地短路）。
严禁在接地刀闸合闸状态下操作隔离开关或断路器（将导致带地线合闸事故）。
五、总结与技术发展趋势
接地刀闸作为高压电气系统的 “安全卫士”，其设计核心始终围绕 “人身防护”，通过结构优化、参数提升与联锁控制，实现从 “被动防护” 到 “主动防御” 的升级。随着智能电网发展，新型接地刀闸正集成状态监测功能（如触头温度监测、操作次数记录），通过物联网技术将状态数据上传至运维平台，为预知性维护提供支持。
在实际应用中，需严格遵循 “先验电、后接地”“先断开、再接地” 的操作逻辑，确保每一次操作都处于安全约束范围内 —— 这既是技术规范的要求，更是电力安全文化的核心体现。
