俩手指头放大看哈~

这个只列举了 两条型材立柱角对角放置时的柜门遮盖对应铰链选择。

当然 也会有立柱无法角对角的状态，今天就先更这个。

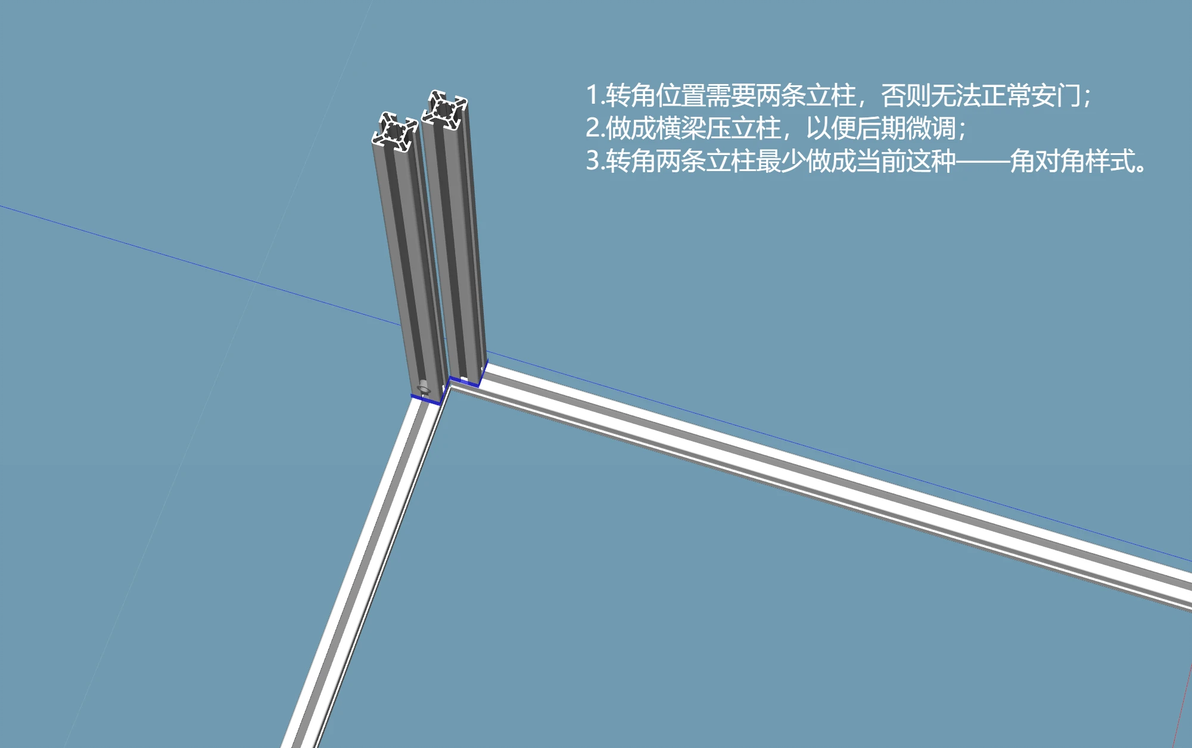

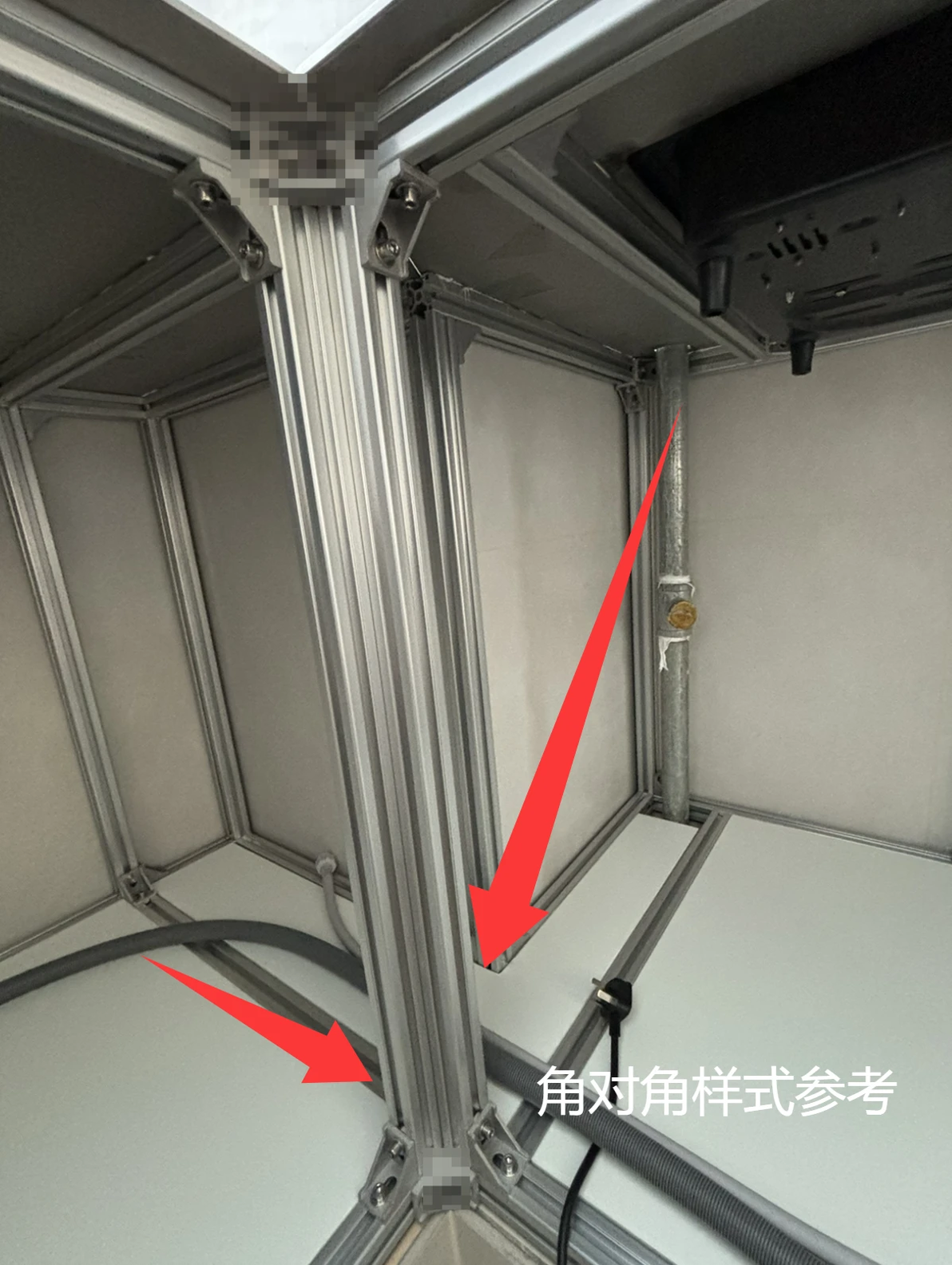

一般建议，转角位置 放两条立柱，最少要求 角对角放置，参考图2 3。并且需要上下横梁夹着立柱，以便后期随时调整。

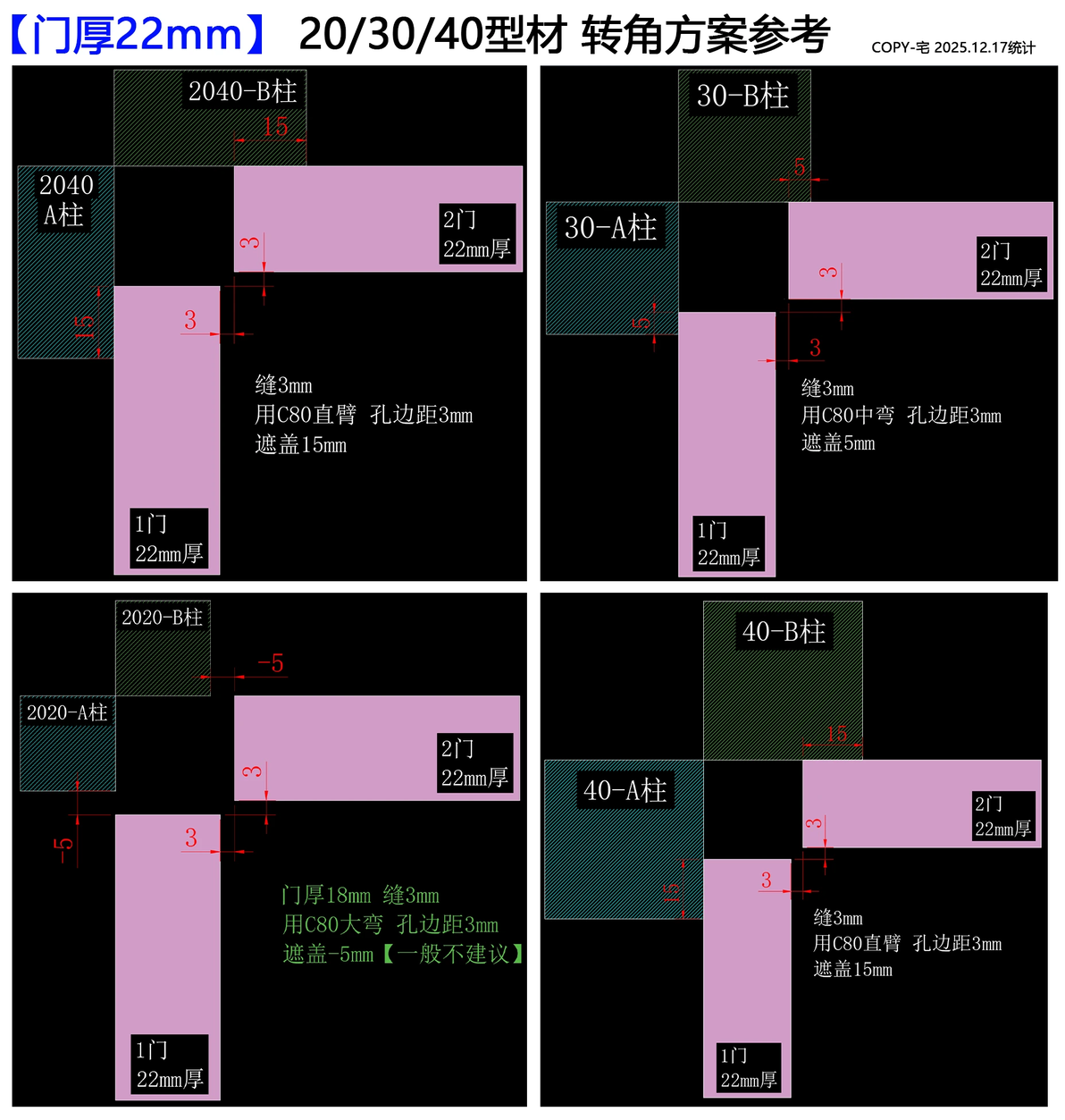

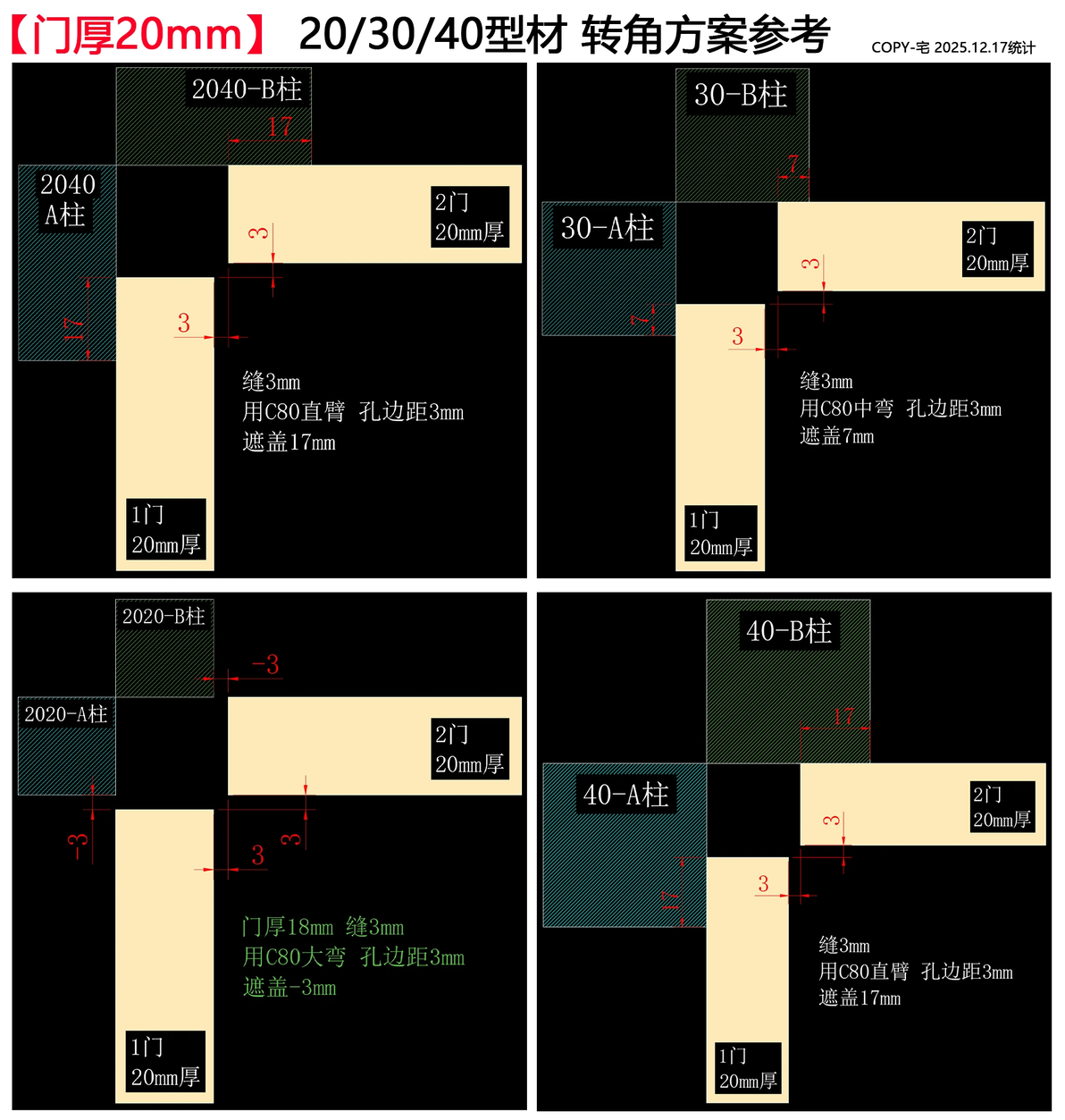

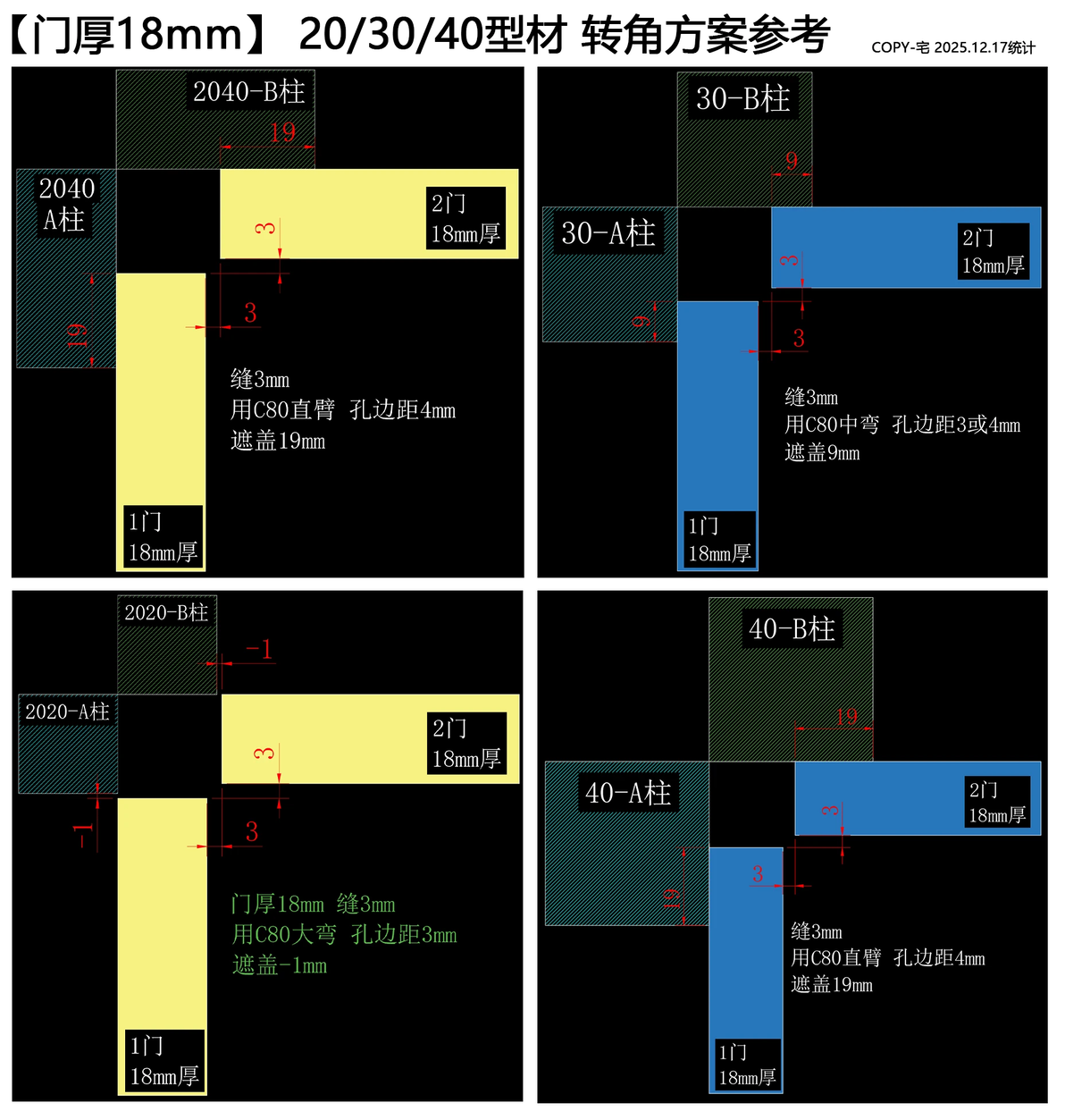

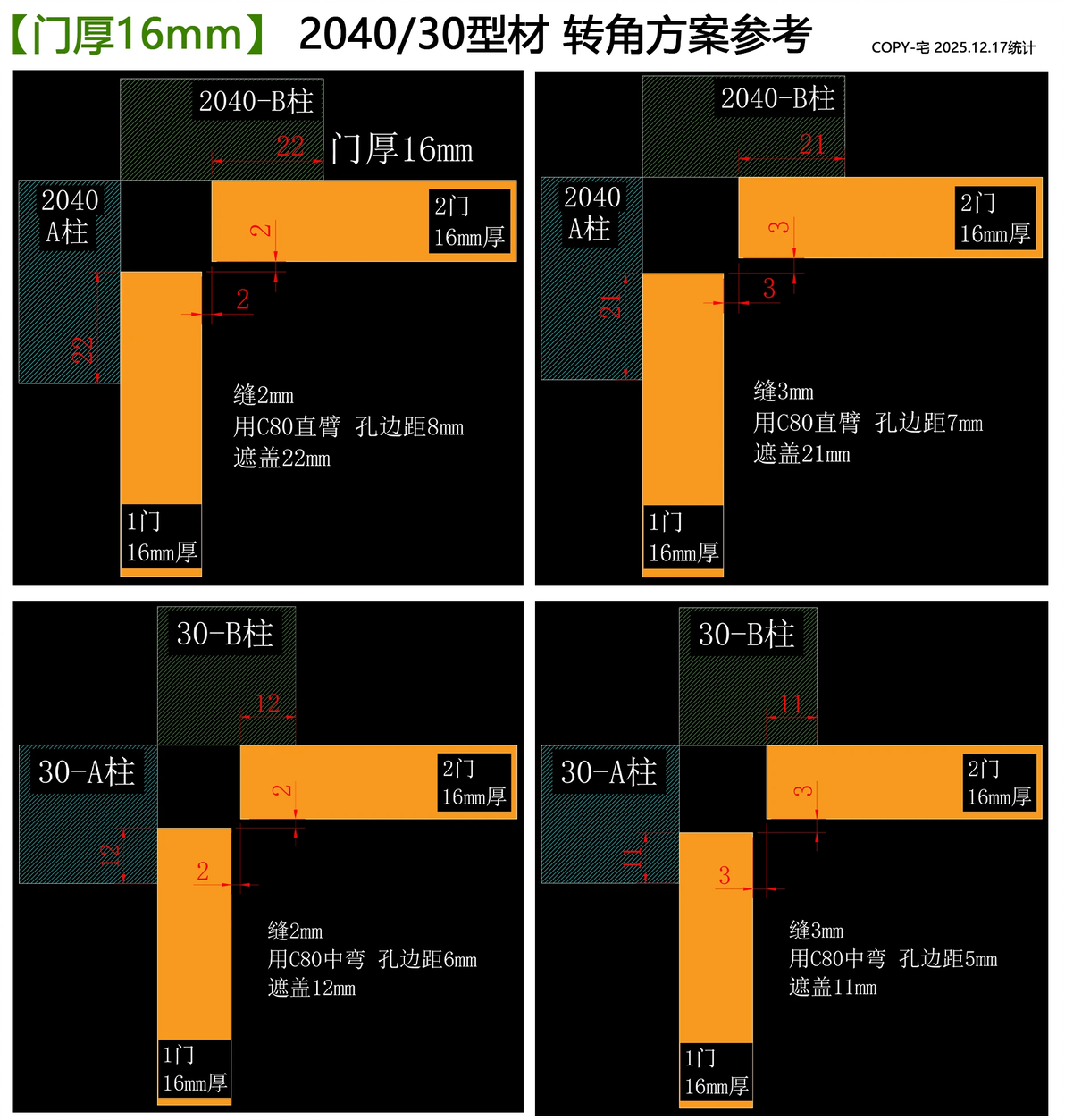

后面是2020 2040 3030 4040 散图【2025.12.17更】。

门厚一般建议控制在16-20mm范围内。

————————————

下面是散图——
