！！！个人笔记留存

注意：需要导出一张带有标签的图片以供参考（比例尺长度和单位，方便像素和长度转换）（SEM自带，切片软件导出时选择标尺）

如图（右上角）

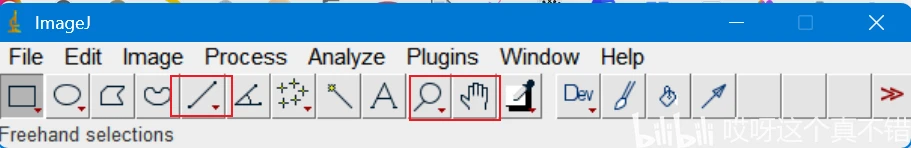

第一步需要用到的工具（从左至右）直线工具；放大镜（单击放大，Ctrl+单击=缩小）；移动工具

一、标尺设置

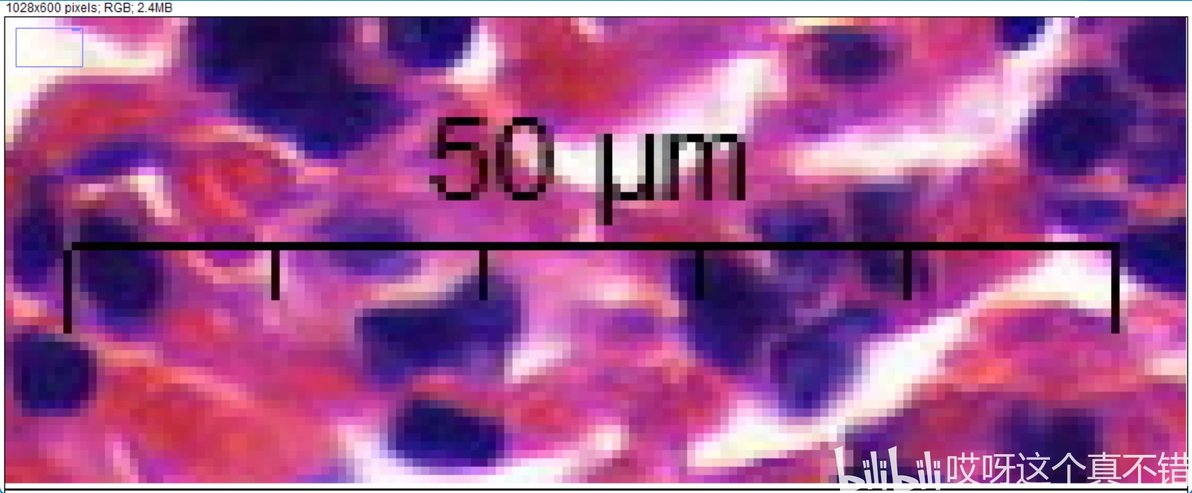

1、通过放大工具和移动工具放大标尺

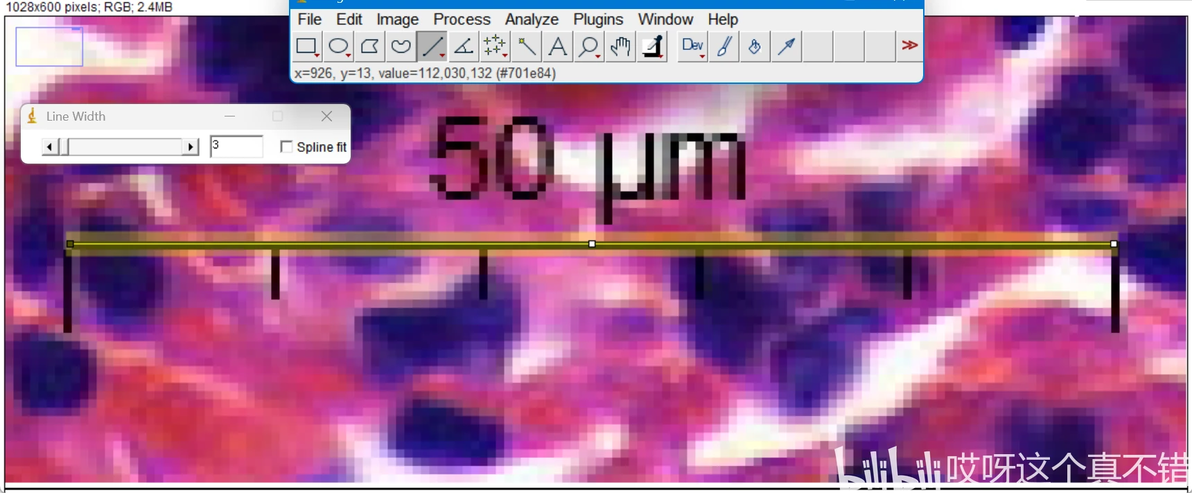

2、通过直线工具确定标尺长度（按住“shift”可画水平线、宽度（画线后双击“直线工具”出现宽度调节面板）

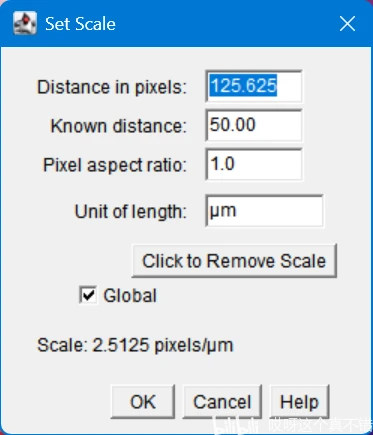

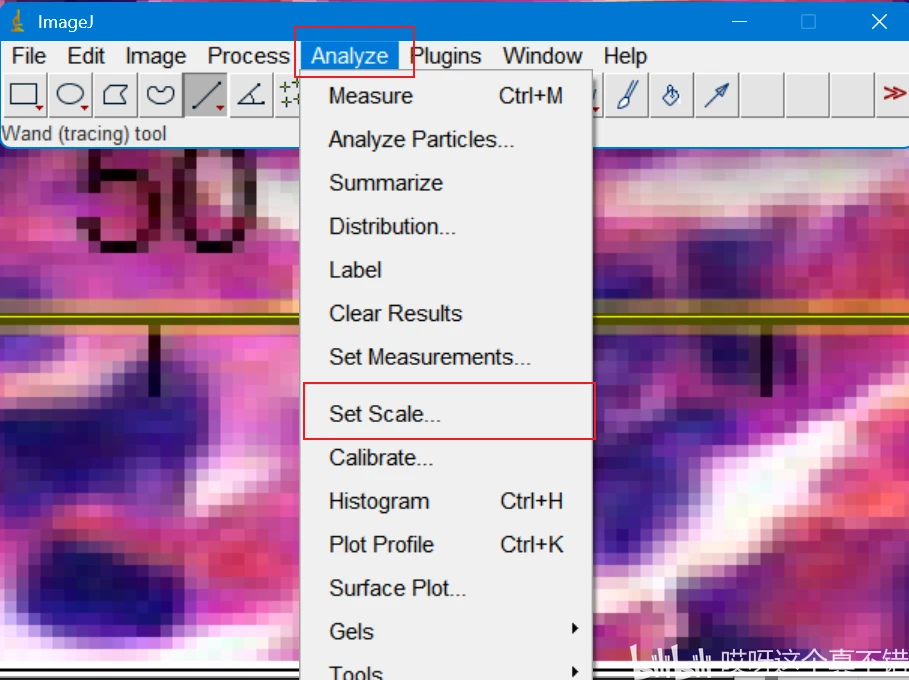

3、标尺参数设置：

参数解释

distance in pixels：数值为所画直线的像素长度

Known distance：数值为对应参考图片比例尺上显示的物理长度（该例子中为50μm）

pixel aspect ration：

unit of length：长度单位，自行选择（组织切片一般为μm，电镜一般为nm）

global：点击此选项可将此标尺数据应用于其他图片

scale：此为像素和“unit of length”的换算单位，也是进行上述操作的原因。建议将此数据保存至相应文件夹，后续数据处理可能还会用上。

标尺添加的基础原理既为对于同一放大倍镜和相机的拍摄图片，像素规格一致。因此，通过此换算结果的获取，即可对同一批图片添加标尺。

二、对未添加标尺的图片添加标尺

1、打开新图片

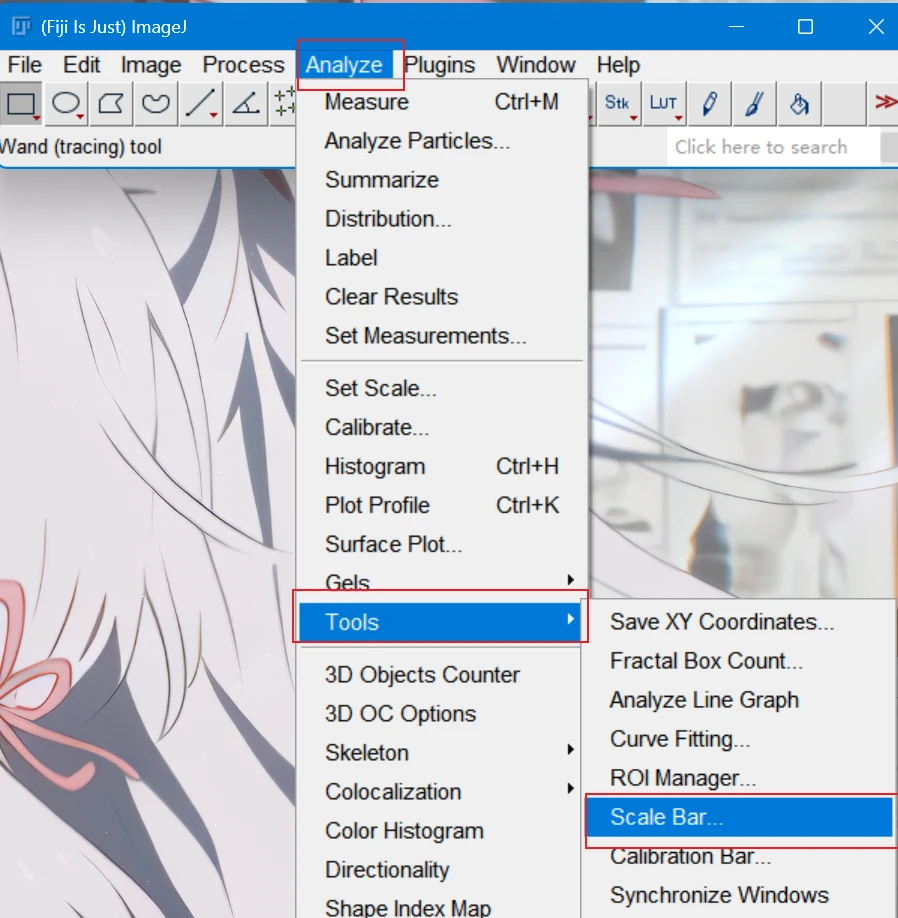

2、“analyze“→”tools“→”scale bar“

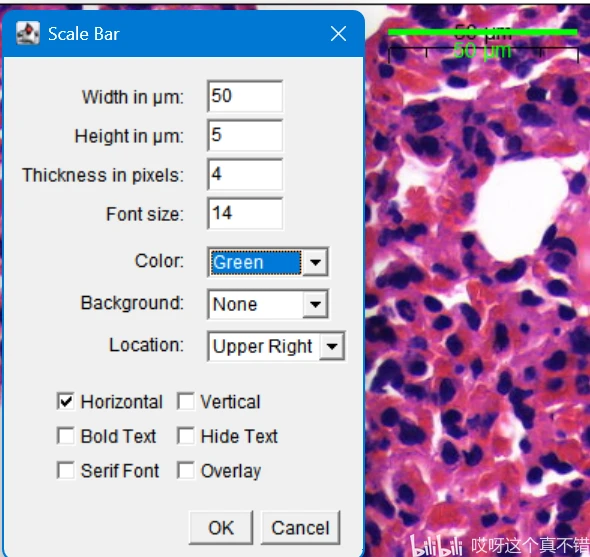

3、参数设置

width in μm：标尺的长度

height in μm：暂时不知

thickness in pixels：标尺的高度（画线时线大小调整）

font size：字号

color：标尺颜色

background：标尺背景，自行选择

location：标尺位置，自行选择

overlay：将标尺作为一个新图层添加至图片，点击“ok”后可再次设置标尺时可在原来标尺上进行调整，一般无需点击。

hide text：隐藏标尺文本（50μm）。
