在电力系统及各类电气设施运行中，雷电过电压及其他暂态过电压是威胁设备绝缘安全的主要风险之一。当过电压沿线路侵入变配电所或建筑物时，可能导致设备闪络、绝缘击穿，甚至引发大面积停电事故。避雷器作为针对性的保护设备，通过精准的动作逻辑与特性设计，成为抵御过电压的 “第一道防线”。本文将从作用原理、核心要求、关键参数、分类结构及试验标准等方面，全面解析避雷器的技术特性。
一、避雷器的保护原理与核心作用
避雷器的核心功能是限制过电压幅值并保障系统正常供电，其工作逻辑基于 “精准动作 - 快速恢复” 的闭环控制：

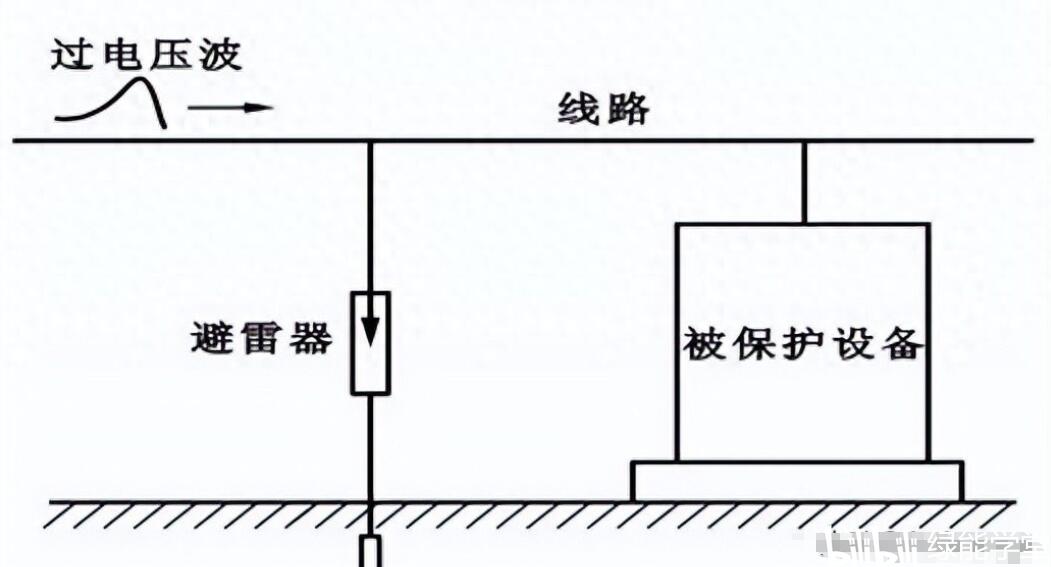

当雷电过电压或其他暂态过电压沿线路侵入时，若电压达到避雷器预设的动作阈值，避雷器立即击穿放电，将过电压产生的电荷通过接地装置导入大地，从而限制过电压幅值，避免被保护设备绝缘受损；当系统电压恢复至正常范围后，避雷器迅速恢复绝缘状态，阻断工频续流，确保线路正常供电。
这种保护作用并非自然实现，需满足三个关键前提，缺一不可：
伏秒特性匹配：避雷器的伏秒特性（过电压下击穿时间与电压的对应关系）需与被保护设备绝缘的伏秒特性 “适配”—— 避雷器应先于被保护设备击穿，才能优先承担过电压冲击。
残压控制：避雷器放电时的残压（放电过程中两端的电压）必须低于被保护设备绝缘的冲击耐受强度，否则设备仍可能被过电压击穿。
保护距离限制：被保护设备需处于避雷器的有效保护距离内。过电压在传播中会随距离衰减，超出范围后避雷器无法有效抑制过电压。
二、避雷器的性能要求与核心参数
（一）基本性能要求
避雷器的设计需平衡 “保护有效性” 与 “系统稳定性”，核心要求包括：
动作精准性：正常运行时（电压在额定范围）保持绝缘不放电；过电压时（达到动作阈值）必须可靠击穿放电。
自恢复能力：放电后需快速恢复绝缘状态，阻断工频续流，避免持续放电导致自身损坏或系统故障。
（二）关键技术参数
参数是衡量避雷器性能的核心指标，也是选型与设计的依据：
持续运行电压：允许长期工作的电压值，需等于或大于系统最高相电压（确保正常运行时不击穿）。
额定电压（灭弧电压）：避雷器能短时承受并熄弧的最大工频电压（非长期运行值），是结构设计与特性标定的基础参数。
工频耐受伏秒特性：表征避雷器在规定条件下耐受过电压的能力，直接反映其抗过电压冲击的稳定性。
标称放电电流：用于划分避雷器等级的放电电流峰值（如 220kV 及以下系统不超过 5kA），决定了避雷器的通流能力。
三、避雷器的分类及结构特性
根据结构与原理差异，常用避雷器可分为阀式、管式、保护间隙和金属氧化物四大类，各自适用于不同场景：
（一）阀式避雷器
阀式避雷器通过 “火花间隙 + 电阻阀片” 的组合实现保护，因动作逻辑类似 “阀门” 而得名（雷电流时 “开”，工频电流时 “关”）。其核心组件为平板火花间隙与碳化硅电阻片（具有非线性特性：正常电压下阻值极大，过电压时阻值骤降），整体封装于瓷管内。
按用途与结构可分为两类：
普通阀式避雷器：包括 FS（配电用，阀片直径小、通流容量低，适用于变配电设备和线路保护）和 FZ（电站用，阀片直径大、通流容量高，适用于 35kV 及以上总降压变电所）系列。
磁吹阀式避雷器：通过磁装置加速电弧熄灭，包括 FCD（旋转电机用）和 FCZ（电站用）系列，适用于保护绝缘较薄弱的重要设备（如高压电动机）。
型号规则（以 “FZ” 为例）：F（阀式）+Z（电站用），其他符号如 S（配电）、D（旋转电机）、C（磁吹间隙）可辅助判断适用场景。
（二）保护间隙与管式避雷器

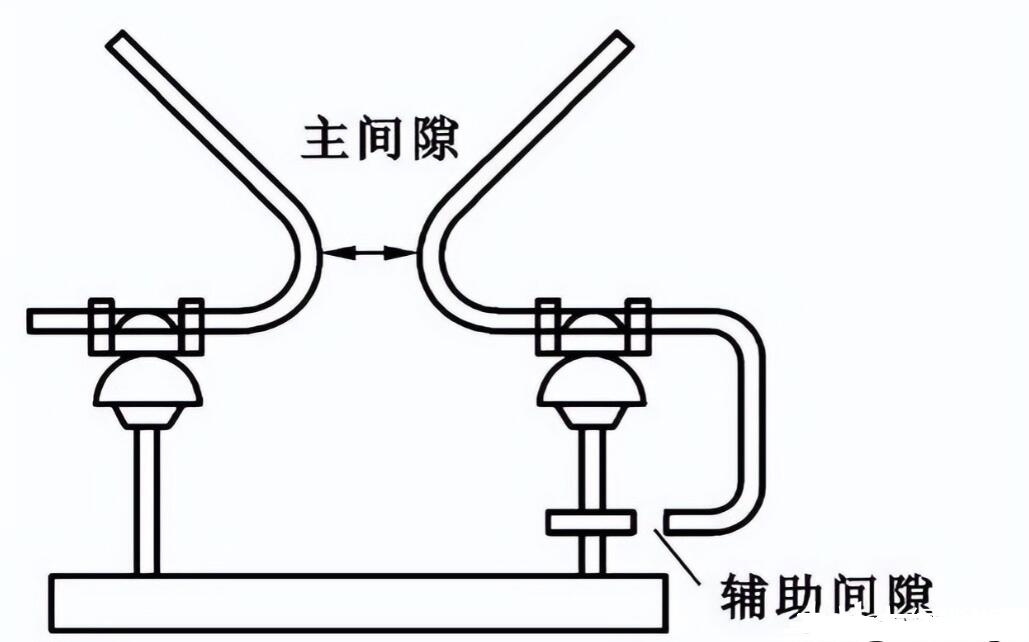

保护间隙：结构最简单的防雷设备，由镀锌圆钢制成的主间隙（角形，便于灭弧）和辅助间隙（防止外来物体短路误动作）串联组成。但灭弧能力弱，需与自动重合闸配合使用，适用于简易保护场景。
管式避雷器：核心为产气管内的火花间隙（棒型与环型电极），由内间隙、外间隙及灭弧管（纤维胶木等产气材料）组成。过电压时内、外间隙击穿，雷电流泄入大地；工频续流产生的电弧使管壁产气并从管口喷出，快速灭弧。因开断大电流时可能因产气过量爆炸，故通常用于户外场景。
（三）金属氧化物避雷器（MOA）
作为新型避雷器，金属氧化物避雷器（以氧化锌为核心）凭借优异特性成为主流，分为无间隙和有串联间隙两类：
无间隙金属氧化物避雷器：无火花间隙，核心为氧化锌阀片（非线性特性更优异）。正常电压下阻值极大，过电压时阻值骤降泄放雷电流；放电后无需灭弧，自恢复能力强。具有保护特性好、残压低、体积小等优点，广泛用于高低压设备保护。
有串联间隙金属氧化物避雷器：在氧化锌阀片串联间隙（瓷环内碟形电极），适用于中性点非有效接地系统。可抵御单相接地或弧光接地产生的持续暂态过电压 —— 低过电压时间隙不动作（避雷器与系统隔离），高过电压时间隙放电，阀片限制残压，且续流易切断，保护可靠性更高。
型号示例（HY5WS-17/50L）：H（复合外套）+Y（金属氧化物）+5（标称放电电流 5kA）+W（无间隙）+S（配电型）+17（额定电压 17kV）+50（残压 50kV）+L（带脱离装置），通过型号可直观判断核心参数与适用场景。
四、避雷器的试验项目及标准
为确保避雷器性能可靠，需通过试验检测潜在缺陷（如受潮、老化、绝缘损坏等），核心试验项目及标准如下：
绝缘电阻测量：采用 2500V 及以上兆欧表，35kV 及以上避雷器绝缘电阻不低于 2500MΩ；35kV 及以下不低于 1000MΩ。
直流 1mA 电压及泄漏电流测试：施加直流电压至电流达 1mA 时记录电压值，再降至该值的 75%，此时泄漏电流需≤50μA，可检测阀片受潮或老化。
运行电压下交流泄漏电流监测：测量全电流、阻性电流或功率损耗，与初始值对比不应有明显变化。若阻性电流增至初始值 150%，需缩短监测周期；增至 200% 时必须停电检查，避免故障扩大。
总结
避雷器通过 “精准放电 - 快速恢复” 的特性，为电气系统构建了过电压防护屏障。从传统的阀式、管式到现代的金属氧化物避雷器，其发展始终围绕 “更高可靠性、更广适用性” 目标。实际应用中，需结合系统电压等级、设备绝缘特性及运行环境，选择合适类型的避雷器，并通过定期试验确保性能稳定，才能真正发挥其保护作用，保障电力系统安全运行。
