在现代电力系统中，保障电气设备的安全运行至关重要。高压熔断器作为一种简单且有效的保护电器，在电力系统的各个环节发挥着不可或缺的作用。它能够在电路出现过载或短路等异常情况时，迅速切断电路，保护设备免受损坏，防止事故的扩大。本文将详细介绍高压熔断器的工作原理、结构特点、分类方式、选型要点以及应用场景，旨在帮助读者全面了解高压熔断器，为其在电力系统中的正确应用提供指导。
一、工作原理
高压熔断器的工作基于电流的热效应。其核心部件熔体，通常由低熔点、高电阻率的金属材料制成，如银、铜、锌等合金。以某常见高压熔断器为例，其熔体采用银铜合金，这种材料具备良好的导电性与合适的熔断特性。当电路正常工作时，通过熔体的电流较小，产生的热量也较少，熔体温度维持在安全范围内，熔断器处于导通状态，不影响电路的正常运行。
然而，当电路中出现短路或过载故障时，电流会急剧增大。根据焦耳定律 Q = I²Rt（其中 Q 为热量，I 为电流，R 为电阻，t 为时间），过大的电流会使熔体在短时间内产生大量热量，导致熔体温度迅速升高，直至达到其熔点。此时，熔体开始熔化，形成电弧。
为了尽快熄灭电弧，切断电路，高压熔断器通常采用特殊的灭弧措施。常见的灭弧介质有石英砂、陶瓷颗粒等。例如，某型号的高压熔断器内部填充高纯度石英砂，当电弧产生时，石英砂能够迅速吸收电弧的能量，使电弧冷却、扩散，最终在电流过零时熄灭，从而实现电路的可靠切断。该型号熔断器在短路电流达到数十千安时，能在极短时间（如几毫秒）内完成灭弧，有效保护电路。
二、结构特点

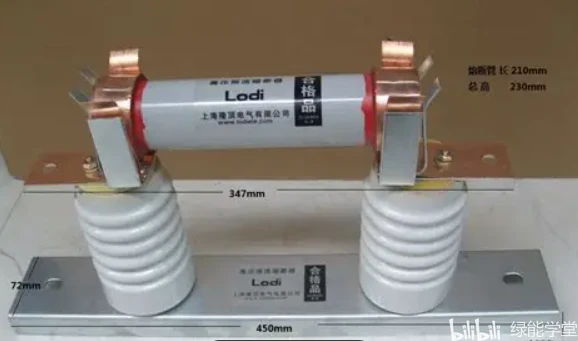

高压熔断器主要由熔体、熔管和熔座三部分组成。
熔体：是熔断器的核心元件，其材料和形状决定了熔断器的熔断特性。熔体通常设计成具有特定的电阻值和熔断温度，以满足不同电路的保护需求。例如，对于短路保护，需要熔体能够在短时间内迅速熔断；而对于过载保护，则要求熔体在一定过载电流下，经过适当的延时后熔断。某用于短路保护的熔断器，其熔体采用特殊的丝状结构，电阻较大，在短路电流冲击下，能在 10 毫秒内迅速熔断，及时切断故障电流。
熔管：用于容纳熔体，并为熔体提供保护和灭弧环境。熔管一般采用绝缘性能良好的材料制成，如陶瓷、玻璃纤维等。在一些高压熔断器中，熔管内部还填充有灭弧介质，以增强灭弧效果。某户外高压熔断器的熔管采用高强度陶瓷材料，不仅绝缘性能优越，还能承受高温和恶劣环境，内部填充的陶瓷颗粒灭弧介质进一步提升了灭弧能力，确保在复杂户外条件下可靠运行。
熔座：用于安装和固定熔断器，同时实现熔断器与电路的电气连接。熔座通常具备良好的导电性能和机械强度，以确保熔断器在运行过程中的稳定性和可靠性。如某开关柜内使用的高压熔断器熔座，采用高导电率的铜合金制造，经过特殊工艺处理，导电接触良好，机械结构稳固，可承载大电流长期运行。
三、分类方式
高压熔断器可以根据多种方式进行分类，常见的分类方法有以下几种：
按安装地点分类：分为户内式和户外式。户内式高压熔断器适用于安装在室内环境，如变电站的开关柜内；户外式高压熔断器则主要用于室外电力线路，如架空线路上的跌落式熔断器。在某城市变电站的 10kV 开关柜中，大量使用户内式高压熔断器，其额定电压为 12kV，额定电流根据不同回路需求有 20A、50A、100A 等多种规格，有效保护了开关柜内设备安全。而在偏远山区的 10kV 架空输电线路上，广泛应用跌落式熔断器，其具有操作方便、成本较低的特点，在发生故障时能迅速跌落，直观显示故障状态。
按灭弧方式分类：可分为限流式熔断器和喷射式熔断器。限流式熔断器在短路电流尚未达到峰值之前，就能迅速熔断并熄灭电弧，有效限制短路电流的大小，对电气设备提供可靠的保护；喷射式熔断器则是利用电弧自身的能量产生气体，将电弧吹灭，其灭弧过程相对较慢，但结构简单，成本较低。某重要电力枢纽使用的限流式熔断器，分断能力可达 50kA，能在短路电流上升阶段快速动作，将短路电流限制在较低水平，保护了昂贵的电气设备。而在一些对短路电流限制要求不高的小型配电系统中，喷射式熔断器因价格优势得以应用，其分断能力一般在 10 - 20kA 左右。
按用途分类：包括保护电力线路的熔断器、保护电力变压器的熔断器、保护电压互感器的熔断器以及保护电容器的熔断器等。不同用途的熔断器在额定电流、额定电压和熔断特性等方面有所不同，以满足各自保护对象的特殊要求。例如，保护 10kV 电力变压器的熔断器，其额定电压为 12kV，额定电流需根据变压器容量合理选择，一般在几十安培到几百安培之间，熔断特性具备一定延时，可避免变压器正常合闸涌流导致误动作。而保护电压互感器的熔断器，额定电流较小，一般在 1A 以下，主要用于在电压互感器发生故障时迅速切断电路，防止故障扩大。
四、选型要点
正确选择高压熔断器对于保障电力系统的安全运行至关重要。在选型过程中，需要综合考虑以下几个因素：
额定电压：熔断器的额定电压应不小于电路的最高工作电压。这是因为当电路发生故障时，电压可能会瞬间升高，如果熔断器的额定电压低于电路实际电压，可能导致熔断器无法正常分断电路，甚至引发爆炸等严重事故。例如，在某 10kV 电力系统中，若错误选用额定电压为 6kV 的高压熔断器，当系统出现过电压时，熔断器可能无法有效切断电路，进而引发设备损坏和停电事故。
额定电流：熔断器的额定电流应根据被保护电路的正常工作电流和可能出现的过载电流来确定。一般来说，额定电流应略大于电路的正常工作电流，以确保在正常运行时熔断器不会误动作；同时，还需考虑电路在过载情况下，熔断器能够在规定的时间内熔断，起到保护作用。如某条 10kV 电力线路，正常工作电流为 50A，考虑到可能出现的短时过载，选择额定电流为 63A 的高压熔断器较为合适，既能保证正常运行时的稳定性，又能在过载时及时动作。
分断能力：熔断器的分断能力是指其能够安全切断的最大短路电流。在选择熔断器时，必须确保其分断能力大于电路中可能出现的最大短路电流，否则熔断器在短路故障发生时可能无法及时切断电路，导致设备损坏和事故扩大。在某工业厂区的 10kV 配电系统中，经计算短路电流最大可达 30kA，因此需选用分断能力不低于 30kA 的高压熔断器，以保障系统安全。
熔断特性：不同类型的熔断器具有不同的熔断特性，如快速熔断、延时熔断等。应根据被保护设备的特点和保护要求，选择具有合适熔断特性的熔断器。例如，对于半导体器件等对过电流敏感的设备，通常需要选用快速熔断器进行保护；而对于一些允许短时间过载的设备，则可选择具有一定延时特性的熔断器。在某光伏电站中，为保护对过流敏感的光伏逆变器，选用了快速熔断特性的高压熔断器，其能在微秒级时间内切断过流，有效保护了逆变器。
环境条件：考虑熔断器安装地点的环境条件，如温度、湿度、海拔高度等。环境温度对熔断器的性能有显著影响，高温环境会降低熔断器的载流能力，因此在高温地区使用时，需要根据环境温度对熔断器的额定电流进行修正。此外，在高海拔地区，由于空气稀薄，熔断器的散热条件变差，也需要对其参数进行适当调整。在某高温地区的变电站，环境温度常年较高，夏季可达 40℃以上，在选择高压熔断器时，需根据相关标准对额定电流进行修正，如将原本额定电流为 100A 的熔断器，修正后选用 125A 的产品，以确保其在高温环境下正常工作。
五、应用场景
高压熔断器在电力系统的各个环节都有广泛的应用：
发电环节：在发电厂中，高压熔断器用于保护发电机、励磁装置等重要设备。当这些设备出现短路或过载故障时，熔断器能够迅速切断电路，防止故障扩大，保护设备的安全运行。在某大型火力发电厂，发电机出口处安装的高压熔断器，额定电压为 20kV，额定电流为 1000A，分断能力达 80kA，在发电机发生内部短路故障时，能迅速切断故障电流，保护发电机免受损坏。
输电环节：在输电线路中，高压熔断器主要用于保护线路中的设备，如断路器、隔离开关等。当线路发生短路故障时，熔断器能够快速切断故障电流，避免线路和设备受到过大的电流冲击，确保输电系统的稳定运行。在某 110kV 输电线路上，安装在断路器进线侧的高压熔断器，在一次线路短路故障中，成功切断高达 40kA 的短路电流，保障了断路器及输电线路的安全，避免了长时间停电事故。
配电环节：在配电系统中，高压熔断器应用最为广泛。它可用于保护配电变压器、开关柜、电容器组等设备。例如，在某城市小区的 10kV 配电变压器高压侧，安装了额定电压 12kV、额定电流 200A 的高压熔断器，当变压器内部发生短路故障时，熔断器迅速熔断，切断电源，保护了变压器免受损坏。在某商业中心的 10kV 电容器组回路中，使用了具备快速熔断特性的高压熔断器，额定电压 12kV，额定电流根据电容器组容量配置为 100A，有效防止了电容器在过电压或过电流情况下发生爆炸等事故。
六、结论
高压熔断器作为电力系统中重要的保护设备，以其简单的结构、可靠的性能，在保障电气设备安全运行方面发挥着不可替代的作用。通过深入了解高压熔断器的工作原理、结构特点、分类方式、选型要点以及应用场景，并结合实际案例与参数分析，电力工作者能够更加科学、合理地选择和使用高压熔断器，从而提高电力系统的安全性和可靠性。随着电力技术的不断发展，高压熔断器的性能也在不断提升，未来将在智能电网、新能源等领域发挥更加重要的作用。
