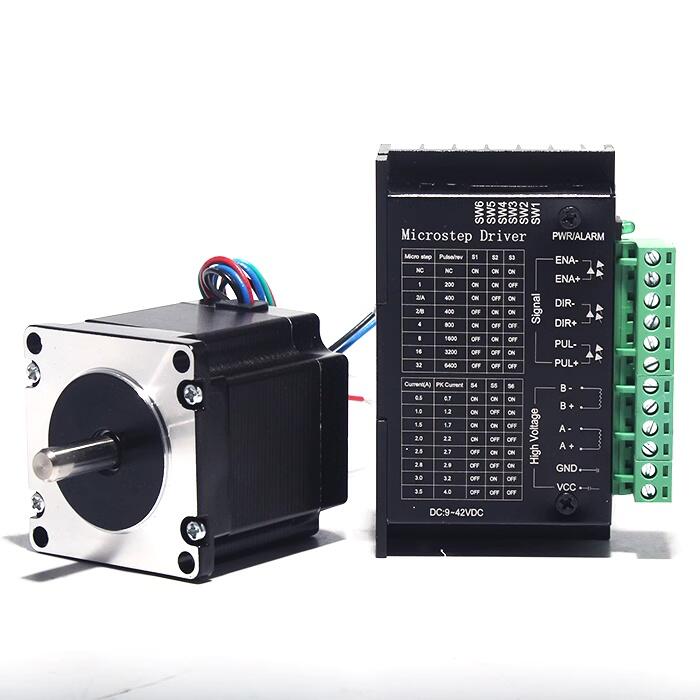

TB6600 + 57步进电机在ESP32S3及STC8中的驱动课程见视频课程内容
区别：
42、57、86 步进电机是指安装机座尺寸分别为 42mm×42mm、57mm×57mm、86mm×86mm 的步进电机。它们的主要区别如下：
输出力矩：42 步进电机输出力矩一般较小，通常在 0.5N・m 左右；57 步进电机输出力矩相对较大，可达 3.0N・m，适用于需要较大扭矩的应用场景；86 步进电机输出力矩更大，可达到 9.0N・m，适合重负载应用。
步距精度：42 步进电机步距精度一般为 5%，57 和 86 步进电机在合理驱动和控制下，精度也能达到类似水平或更高，具体精度还与驱动器细分等因素有关。
工作温度：一般 42 步进电机工作温度可达 80℃，57 和 86 步进电机正常工作温度范围也大致在此区间，但因功率较大，若散热不佳，可能需要关注发热情况以避免过热。
环境温度范围：通常都适用于 - 20℃至 50℃的环境温度，但在极端环境下，需考虑采取额外措施以保证电机性能。
绝缘电阻：一般都能达到较高的绝缘电阻，如 42 步进电机绝缘电阻为 100MΩ，57 和 86 步进电机通常也有类似或更高的绝缘性能，以确保电机安全运行。
三种电机的应用场景也有所差异：
42 步进电机：体积小巧，响应速度快，适用于需要精确控制的小型设备，如 3D 打印机、小型 CNC 机床、机器人关节驱动、包装机、点胶机等，也常用于教育实验中的 Arduino、Raspberry Pi 等开发板项目。

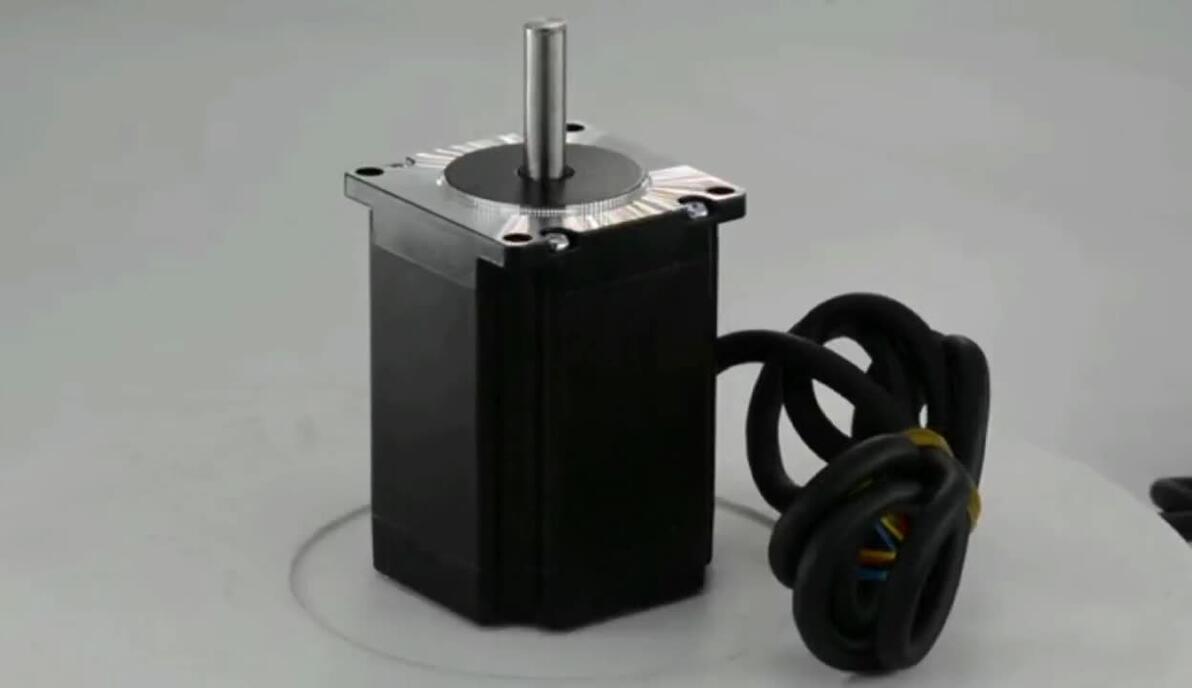

57 步进电机：具有较高的扭矩，适用于需要较大动力驱动的场合，如中型 CNC 机床、一些自动化生产线上的搬运设备等。

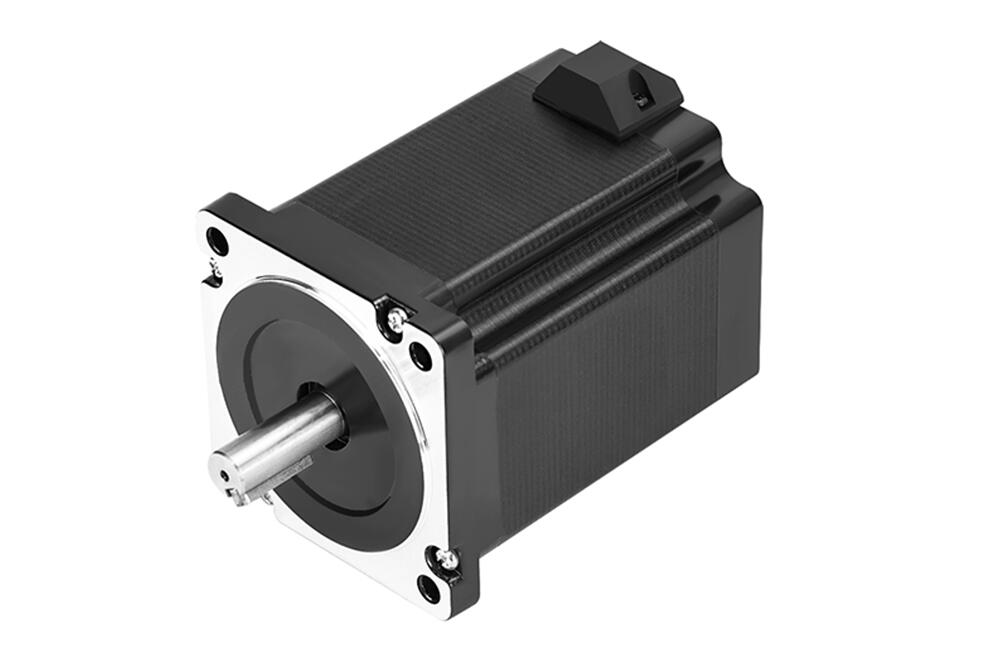

86 步进电机：精度高、寿命长，适合用于需要长时间稳定运行且负载较大的设备，如大型数控机床、工业机器人等。
运行原理
步进电机是一种将电脉冲信号转换为角位移或线位移的执行机构，其工作原理基于电磁感应和磁场相互作用，通过控制脉冲信号的频率和顺序，实现精确的位置、速度和方向控制。以下从核心原理、结构特点、工作方式等方面详细说明：
一、核心原理：磁场的 “吸引 - 切换” 驱动转动
步进电机的转动依赖于定子绕组与转子磁极之间的周期性磁力作用：
定子与转子结构：
定子：由多个均匀分布的磁极组成，每个磁极上绕有线圈（称为 “相”，常见有 2 相、4 相、5 相等）。
转子：通常由永磁体（永磁式步进电机）或软磁材料（反应式步进电机）制成，表面有均匀分布的齿状磁极。
脉冲信号的作用：
当定子某一相绕组通入电流时，会产生磁场，吸引转子上对应的磁极（异性相吸），使转子固定在特定位置。
按特定顺序切换不同相的通电状态，定子磁场的极性和位置会依次变化，转子会被新的磁场 “吸引”，从而一步一步转动（每一步对应一个固定的角度，称为 “步距角”）。
二、关键概念：步距角与相数
步距角：每输入一个脉冲信号，转子转动的角度（单位：度）。步距角越小，精度越高。
例如：2 相步进电机常见步距角为 1.8°（即每转需要 360°÷1.8°=200 个脉冲），5 相步进电机可达到 0.72°（每转 500 个脉冲）。
相数：定子绕组的组数（如 2 相、4 相）。相数越多，步距角越小，运行越平稳，但控制电路更复杂。
三、常见工作方式：以 2 相步进电机为例
2 相步进电机有 A、B 两组绕组，通过控制两组绕组的通电顺序，实现正转、反转或定位。常见工作方式有：
单四拍：
通电顺序为 A→B→反 A→反 B→A...（“反” 表示电流方向相反，产生反向磁场）。
每步转动 1.8°，但力矩较小，振动较大。
双四拍：
通电顺序为 A+B→B + 反 A→反 A + 反 B→反 B+A→A+B...（两组绕组同时通电）。
每步仍为 1.8°，但力矩比单四拍大，稳定性更好。
八拍：
通电顺序为 A→A+B→B→B + 反 A→反 A→反 A + 反 B→反 B→反 B+A→A...（单拍与双拍交替）。
每步转动 0.9°（步距角减半），精度和平稳性更高（通过 “细分驱动” 可进一步减小步距角）。
四、细分驱动：提高精度与平稳性
实际应用中，通过驱动器对脉冲信号进行 “细分”，可将每个步距角拆分为更小的角度（如 1/2、1/4、1/16 细分），原理是：
控制各相绕组的电流大小（而非单纯通断），使定子磁场按比例变化，转子在多个中间位置依次转动，从而减小振动、提高定位精度。
例如：1.8° 步距角的电机，16 细分后每步仅 0.1125°。
五、总结：步进电机的特点
优点：无需反馈即可实现精确控制（开环控制）、转速与脉冲频率成正比（调速方便）、定位精度高。
缺点：低速时可能有振动和噪音，负载过大易 “丢步”（失去同步）。
其原理决定了它在需要精确控制的场景（如 3D 打印机、数控机床、机器人）中被广泛应用。
