最近不知道为什么有点强迫症！

非要把shx字体转成fnx字体给UG使用（其实UG的字体比gbcbig.shx细节更多更漂亮）。

最近解决了一部分，强迫症解除了，记录一下。

方法如下：

一、shx字体解析

shx字体可以通过shx2shp转换为shp格式的字体文件，shp字体文件为文本文件，打开：

*号后面代表了字符，7,142,5,2,8,(42,79),1,8,(-5,1)这些括号里面的是相对坐标，本以为1是落笔，2是抬笔，结果试了好几次，不对！！！发现2是落笔，1是抬笔。

那么所有的字符和落笔抬笔的坐标全都有了，这个字形的信息足够了，shx字体解析可以搞定了。

二、UG fnx字体解析

UG的fnx字体可以由fnt字体编译，fnt字体是文本文件，打开MD是开始划线的坐标LD是连线的下一点的坐标。用的是绝对坐标。那么由此知道了UG的字体构成，可以生成UG字体了。网上能搜索到更详细的信息。

三、转换

这部分用python比较方便，读取shp文件转换成fnt文件就好了，然后编译成fnt就可以给UG用了。

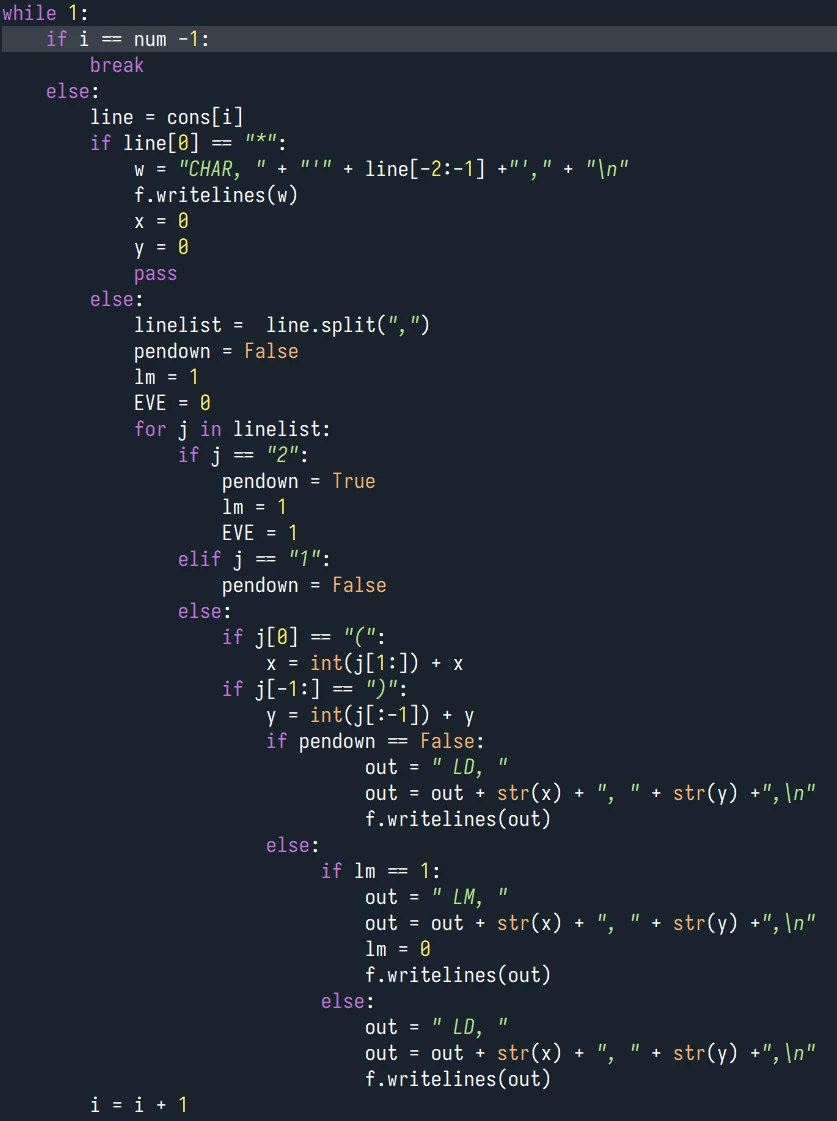

转换用的渣渣代码：

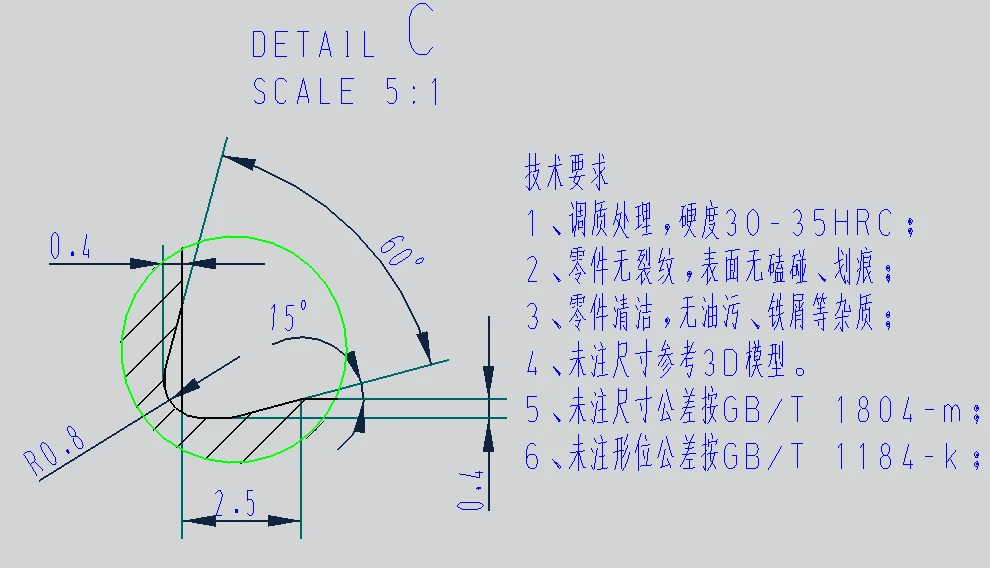

附一份在UG中的显示状态，其中不少字是自己改过的：

当然了UG的字体也能转出来shx给CAD用，

至此CATIA UG CAD的字体可以互转了！强迫症解除了啦啦

以上仅是测试验证想法接触强迫症，写点小脚本挺有意思的就是了，其实也并不会在实际中使用。
