在机械设计中，你是否遇到过这些烦恼？

• 零件信息混乱，图纸和BOM表频繁出错

• 重复填写相同参数，效率低下

• 团队协作时零件属性格式不统一

SolidWorks自定义属性就是解决这些痛点的“秘密武器”！它能让零件信息自动关联到工程图、BOM表甚至采购清单，真正实现“一次填写，全局调用”。本文将从零开始详解自定义属性的设置技巧，让你的设计流程更智能！

一、什么是自定义属性？为什么重要？

自定义属性是存储在零件/装配体文件中的元数据，相当于给每个零部件贴上智能标签。它能实现：

• 自动化输出：自动填充工程图标题栏、BOM表内容

• 精准管理：快速检索零件（如按材料、供应商分类）

• 标准化设计：统一团队设计规范，减少沟通成本

二、3分钟学会基础属性设置

▌ 零件级属性设置（以材料属性为例）

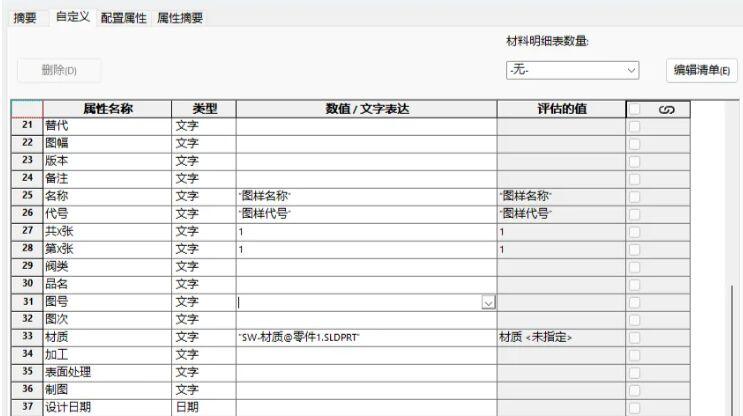

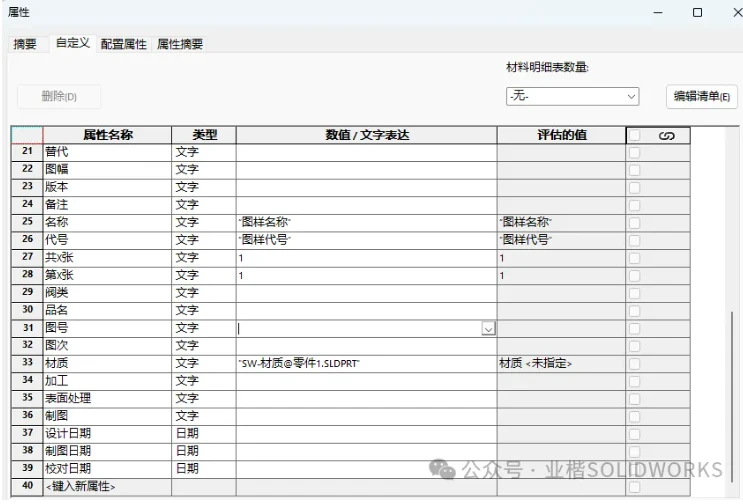

1. 打开零件文件 → 点击顶部菜单【文件】→【属性】

2. 切换到【自定义】选项卡

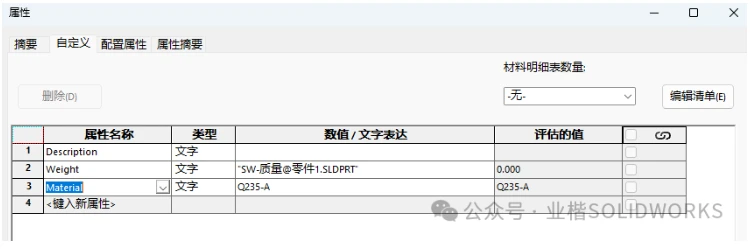

3. 点击【添加】→ 输入属性名称（如Material）→ 输入值（如Q235-A）

4. 选择【配置属性】可为不同配置设置独立属性

▌ 装配体属性批量传递

1. 在装配体中右键子零件 → 选择【编辑零件】

2. 打开子零件属性 → 添加通用属性（如设计者、项目编号）

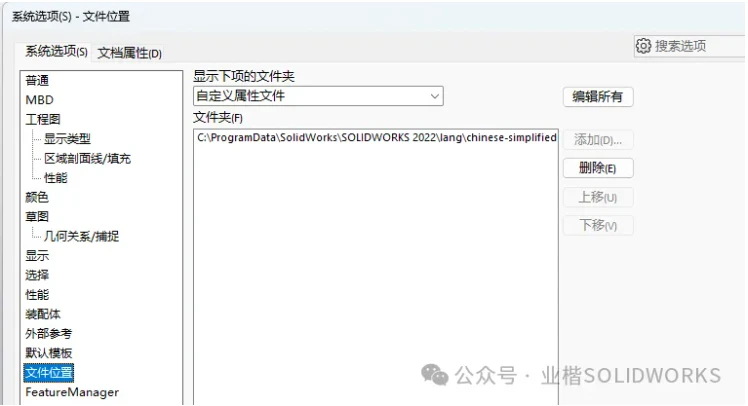

3. 通过自定义属性编制程序保存常用属性模板

三、实战应用：属性驱动的智能设计

场景1：自动生成带参数的工程图标题栏

1. 在工程图模板中插入注释

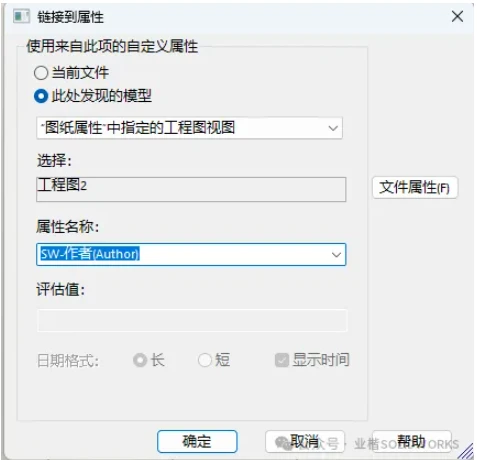

2. 右键注释 → 选择【链接到属性】→ 选择【当前文档】中的属性字段

场景2：BOM表智能分类统计

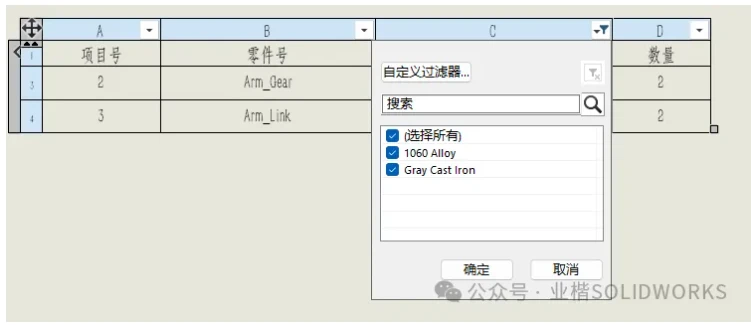

1. 在材料明细表中添加【过滤器】

2. 设置规则（如Material='1060 Alloy'）自动归类特殊材质零件

🚨 避坑指南：常见问题解答

Q1：属性修改后为何工程图不更新？

→ 右键工程图空白处 → 选择【更新自定义属性】或按Ctrl+Q强制重建

Q2：如何防止属性被误删？

→ 在属性名称前加*号（如*关键参数）锁定属性

Q3：团队如何统一属性标准？

→ 使用【SolidWorks PDM】集中管理属性模板，设置权限控制
