PXRD测试原理（三）：布拉格定律的奥秘

布拉格定律（Bragg's Law）是粉末X射线衍射（PXRD）测试的核心原理之一，它描述了X射线与晶体相互作用时产生衍射的条件。

以下是对布拉格定律原理的详细补充和解释：

布拉格定律的数学表达布拉格定律可以用以下公式表示：

nλ=2dsinθ

其中：

n是衍射级数（通常是1，表示一级衍射）。

λ是入射X射线的波长。

d是晶体中相邻晶面之间的间距（晶面间距）。

θ是入射X射线与晶面之间的夹角（衍射角）。

布拉格定律的物理意义

1.衍射条件的几何解释

a.当X射线照射到晶体表面时，晶体中的原子会作为散射中心，将X射线散射到各个方向。如果从相邻晶面散射的X射线在某个特定方向上满足相位一致（即相干增强），就会形成衍射峰。

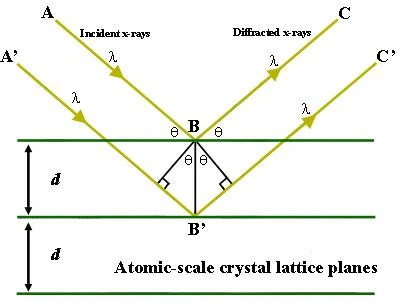

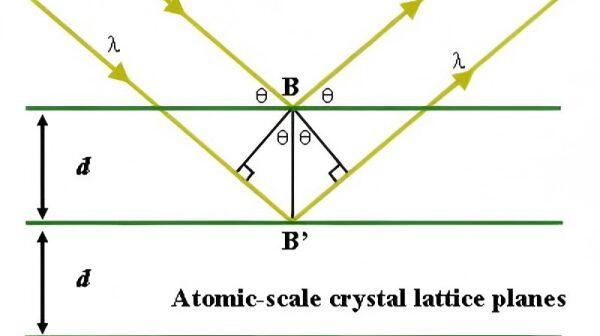

b.布拉格定律描述了这种相位一致的条件。具体来说，当X射线从相邻晶面散射时，相邻晶面散射的X射线之间的光程差必须是X射线波长的整数倍，才能发生相干增强。这个光程差可以用几何关系表示为：

D=Kλ/βcosθ

当光程差等于X射线波长的整数倍时，即满足：

此时，从相邻晶面散射的X射线会相互加强，形成明显的衍射峰。

2.晶面间距与衍射角的关系

a.布拉格定律表明，衍射角θ与晶面间距d成反比关系。晶面间距越大，满足衍射条件的衍射角越小；晶面间距越小，衍射角越大。

b.例如，对于一个具有较大晶面间距的晶体，其衍射峰会出现在较小的衍射角位置；而对于晶面间距较小的晶体，衍射峰会出现在较大的衍射角位置。

布拉格定律的应用

1.晶体结构分析

a.通过测量衍射峰的位置（即衍射角θ），可以计算出晶面间距d。根据布拉格定律：由于X射线的波长λ是已知的，通过测量衍射角θ，就可以计算出晶面间距d。晶面间距是晶体结构的重要参数，通过分析多个衍射峰的晶面间距，可以推导出晶体的晶格参数和空间群，从而确定晶体的结构。

b.例如，在研究一种未知的晶体材料时，通过PXRD实验测量其衍射图谱，结合布拉格定律计算出各个衍射峰对应的晶面间距，然后与已知晶体结构的标准数据进行比对，可以确定该晶体的物相和结构。

2.物相鉴定

a.不同的晶体物相具有不同的晶面间距，因此会产生不同的衍射图谱。通过将实验测得的衍射图谱与标准衍射数据库（如JCPDS卡片）进行比对，可以鉴定样品中存在的物相。

b.例如，在分析一种合金材料时，通过PXRD实验获得其衍射图谱，然后与标准数据库中的衍射图谱进行比对，可以确定合金中存在的各个相（如α相、β相等）。

3.晶粒尺寸和应力分析

a.布拉格定律还可以用于分析晶体的晶粒尺寸和应力。当晶体内部存在应力时，晶面间距会发生微小变化，从而导致衍射峰的位置发生偏移。通过精确测量衍射峰的位置变化，可以计算出晶体内部的应力。

b.此外，晶粒尺寸越小，衍射峰的宽度越宽。通过分析衍射峰的宽度，结合谢乐公式（Scherrer Equation）：

其中，D 是晶粒尺寸，β是衍射峰的半高宽，K是常数（通常取0.9），可以估算出晶体的晶粒尺寸。

布拉格定律的局限性与扩展

1.多晶材料的复杂性

a.在实际的PXRD实验中，样品通常是多晶材料，晶体颗粒的取向是随机的。因此，从不同晶面散射的X射线会在多个方向上满足衍射条件，形成一系列的衍射峰。这些衍射峰的位置和强度与晶体的对称性和晶面指数有关。

b.例如，在立方晶系中，（100）、（110）、（111）等晶面会产生不同的衍射峰，且这些峰的位置和强度可以通过布拉格定律和结构因子进行计算。

2.非理想晶体的影响

a.实际晶体可能存在缺陷、畸变或非理想结构，这些因素会影响衍射峰的位置和形状。例如，晶体中的位错、层错等缺陷会导致晶面间距的微小变化，从而影响衍射峰的位置和宽度。

b.此外，非理想晶体的散射因子和结构因子也会与理想晶体有所不同，需要在分析时加以考虑。

3.扩展到非晶体材料

a.布拉格定律主要适用于晶体材料，但对于非晶体材料（如玻璃、聚合物等），也可以通过X射线衍射进行研究。非晶体材料的衍射图谱通常表现为宽化的弥散峰，而不是尖锐的衍射峰。通过分析这些弥散峰的形状和位置，可以获取非晶体材料的短程有序结构信息。

总结

布拉格定律是PXRD测试的核心原理，它描述了X射线与晶体相互作用时产生衍射的条件。通过布拉格定律，可以计算晶面间距、鉴定物相、分析晶粒尺寸和应力等。虽然布拉格定律主要适用于理想晶体，但在实际应用中，需要考虑多晶材料的复杂性、非理想晶体的影响以及非晶体材料的特性。通过对布拉格定律的深入理解和应用，可以为材料科学、化学、物理学等领域的研究提供重要的实验依据。
