在机械设计与工程制图中，材料明细表（Bill of Materials, BOM）是工程图纸的重要组成部分，它清晰展示了装配体中所有零部件的名称、数量、材料等关键信息。SolidWorks作为行业主流设计软件，提供了强大的BOM生成功能，但默认模板可能无法满足个性化需求。本文将手把手教你定制专属BOM模板，助你效率翻倍！
一、为什么需要自定义BOM模板？
统一格式：符合企业/团队制图标准
信息扩展：添加自定义属性（如零件编码、供应商等）
自动化输出：减少重复输入，避免人为错误
专业呈现：提升图纸规范性与可读性
二、4步打造个性化BOM模板
步骤1：插入默认表格制作模板
打开SolidWorks工程图

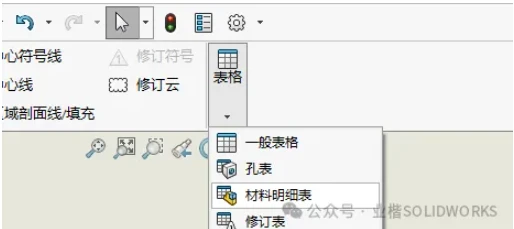

插入默认材料明细表
步骤2：定义表格结构与列属性
单击表格进入编辑状态

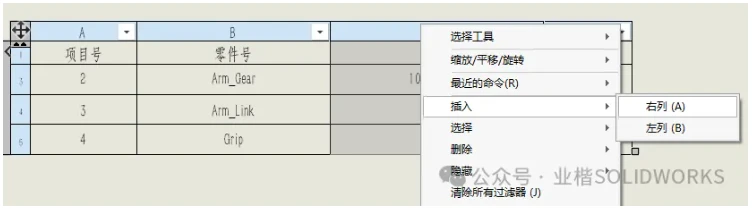

添加/删除列：右键列标题选择“插入”→“右列”或“左列”
绑定属性：
右键列标题 → 选择“列属性”
在“列类型”中选择“自定义属性”
输入属性名称（需与零件/装配体属性一致，如Material、PartNo）
步骤3：优化表格外观
1.调整列宽：拖动列边界或右键设置精确数值

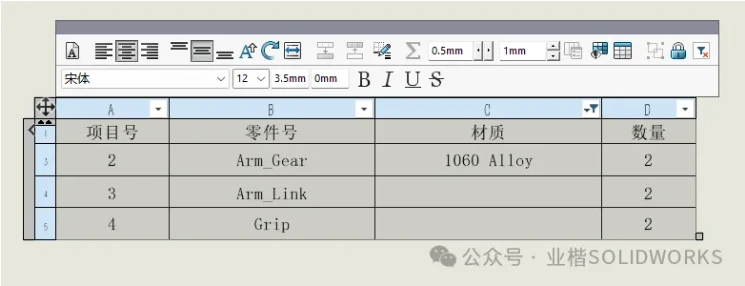

2.字体与对齐：
全选表格 → 修改字体、字号（推荐中文用宋体，英文用Arial）
右键单元格 → 设置水平/垂直对齐方式
3.表头分层：
合并单元格创建多级标题（如“基本信息”“采购信息”）
添加边框线区分内容区域
步骤4：保存与应用模板

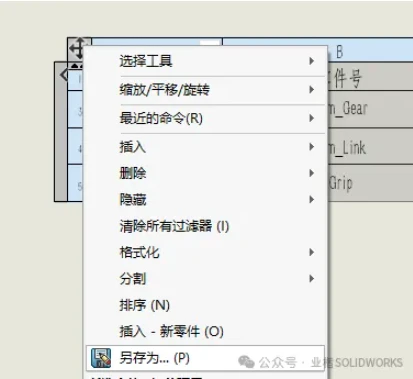

退出编辑模式 → 另存为模板文件（.sldbomtbt格式）
调用模板：
插入材料明细表时 → 点击“表格模板”按钮 → 选择自定义模板
或直接拖拽模板文件到工程图界面
三、高阶技巧：让BOM更智能
1.关联零件属性：
在零件/装配体中提前定义属性（文件 → 属性 → 自定义）
常用属性：零件号、名称、材料、重量、备注
2.自动排序与编号：

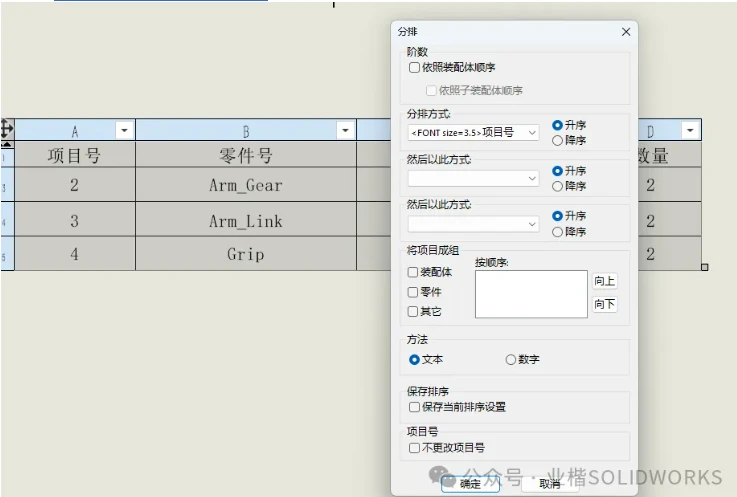

右键BOM表 → 选择“排序” → 按零件层级/数量排序
勾选“项目号”实现自动编号
3.分页与续接：

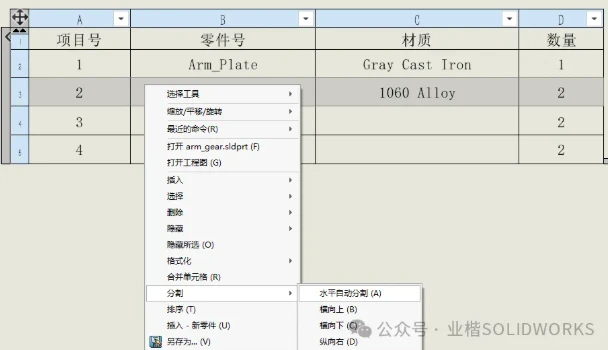

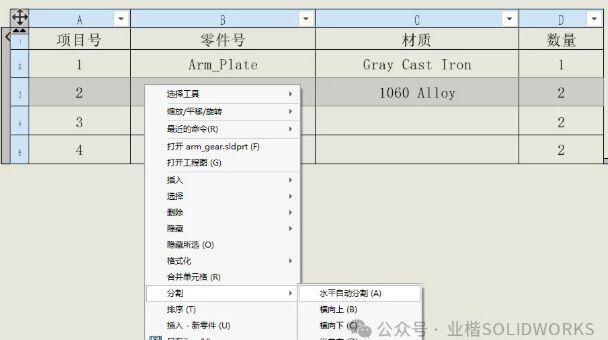

右键表格 → 选择“分割”→ 拖动分割线实现分页
设置“续表标题”保持表头跨页显示
🚨 常见问题Q&A
Q1：为什么属性内容显示为空白？
→ 检查零件/装配体是否已填写对应自定义属性，属性名需与模板完全一致（区分大小写）。
Q2：如何隐藏标准件（如螺钉、垫片）的数量统计？
→ 在BOM属性中勾选“不统计扣件”，或在零件属性中标记“排除材料明细表”。
Q3：模板修改后如何全局生效？
→ 将模板文件复制到默认模板文件夹，或通过“工具→选项→文件位置→材料明细表模板”指定路径。
一个优秀的BOM模板能显著提升设计协作效率，减少沟通成本。通过本文的模板定制方法，你可以快速打造符合企业标准的材料明细表。赶快动手尝试，让你的工程图纸告别杂乱，秒变专业范儿！
小贴士：定期备份模板文件，团队共享时建议搭配SolidWorks PDM系统统一管理哦！
