在电子设计中，很多问题——信号干扰、ADC误差、电源不稳、EMI超标……归根结底，都是“地”的问题！

今天就带你深入理解**“电路中的地”，看懂信号地、电源地、模拟地、数字地、包地、分地、单点接地**这些容易混淆但至关重要的概念。

什么是“地”？

“地”（GND）并不是神秘的“接大地”，而是电流的回流路径，是电路中一切信号的“参考零电位”。

在复杂系统中，“地”的设计直接决定信号质量、电磁兼容性与系统稳定性。

检查电源地 vs 信号地

电源地：承载大电流，是电源模块的回流通道。

信号地：承载小电流，是数模信号的回流路径。

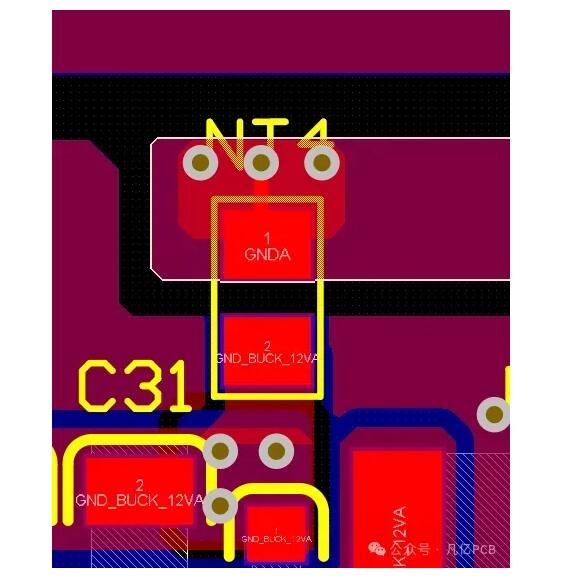

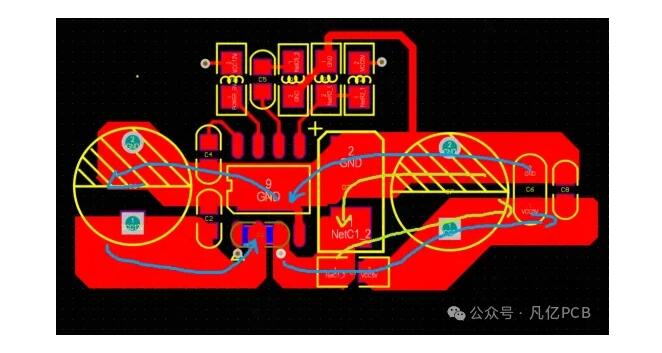

图1：电源回流路径设计示意

设计关键：

• 电源输入地与输出地就近连接GND平面；

• 滤波电容靠近芯片电源脚放置，缩短回流；

• 回流如果绕远，会穿越旁路电容 → 产生干扰 → 导致EMI问题！

高频 vs 低频信号的回流路径不同

• 低频信号（<50kHz）：选“阻抗最小”的回流路径；

• 高频信号（>10MHz）：选“感抗最小”的回流路径 → 地面必须紧耦合！

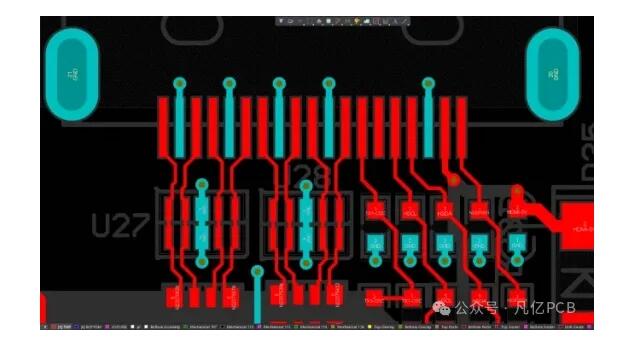

图2：高频信号线包地处理图

包地技巧：

• 关键信号线两侧打GND过孔；

• 保证回流就近“包裹”信号线；

• 有效提升信号完整性、抗串扰能力。

模拟地 ≠ 数字地，绝不能混！

• 模拟地（AGND）：供ADC/运放参考，怕噪声；

• 数字地（DGND）：高速切换噪声大；

若混接，数字噪声轻松传到模拟地，直接让ADC测成“随机数”！

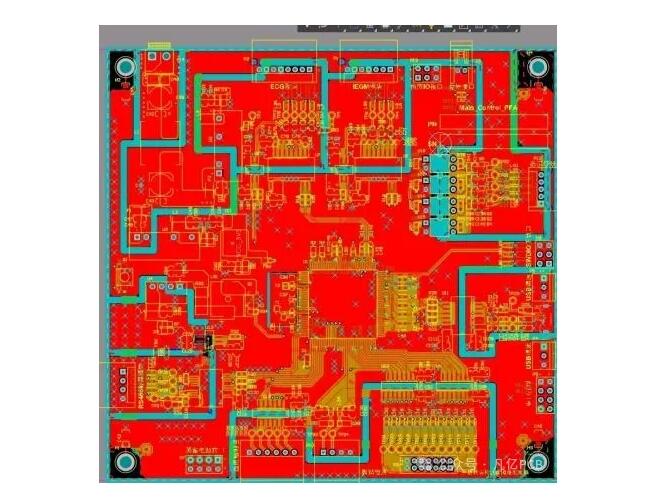

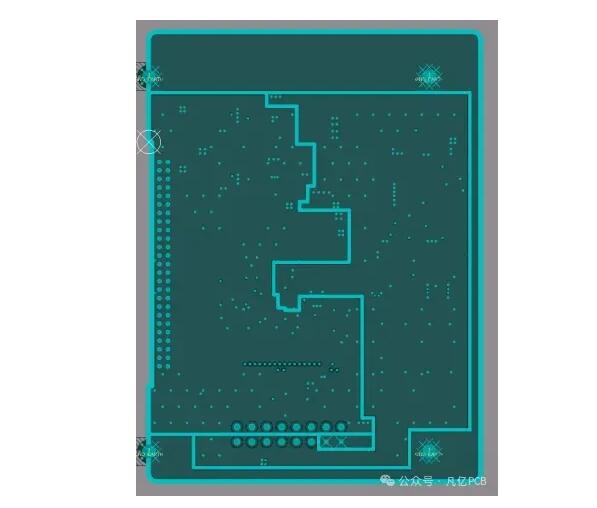

  图3：分地区域划分示意图

图4：分地间距建议（≥1mm）

设计要点：

• 不同功能区分地，合理布局；

• 保持地层分割带，不跨区布线；

• 所有电源信号避免穿越地缝！

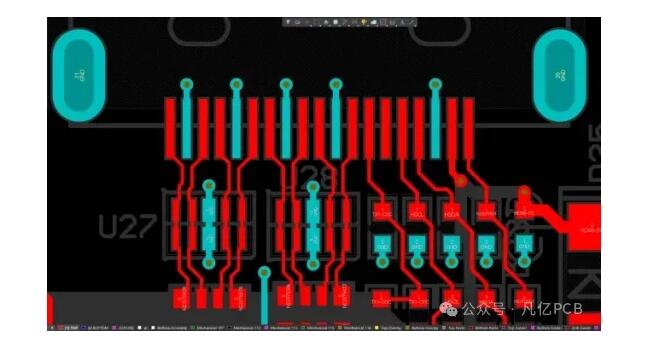

包地：高速信号的护盾

“包地”是高速线专属护盾：

• 差分线、中高速数字线两侧打地孔；

• 构成微带结构，回流闭合，提升信号完整性；

• 适用于DDR/HDMI/LVDS/USB等高速场景。

单点接地：地的最终归宿

 不管你分了多少“地”，最终都要连接起来！

否则系统没有共同参考，会失控。

图5：串联单点接地结构

图6：并联单点接地结构

两种方式：

• 串联接地：简单，但有共阻抗耦合；

• 并联接地：抗干扰强，但接地线多，占空间大；

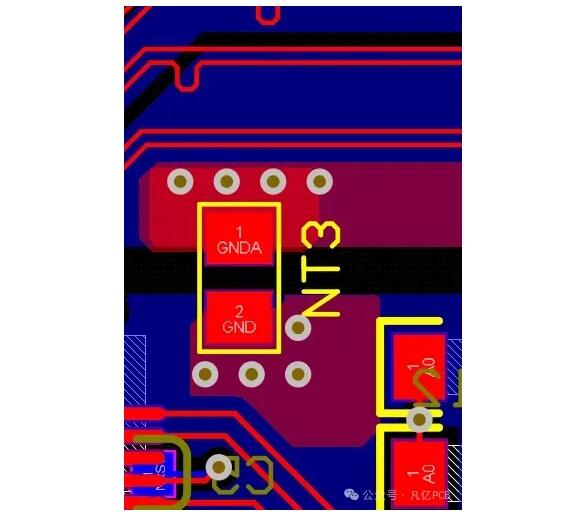

 推荐：使用磁珠或0Ω电阻单点连接，既隔离高频干扰，又方便调试。

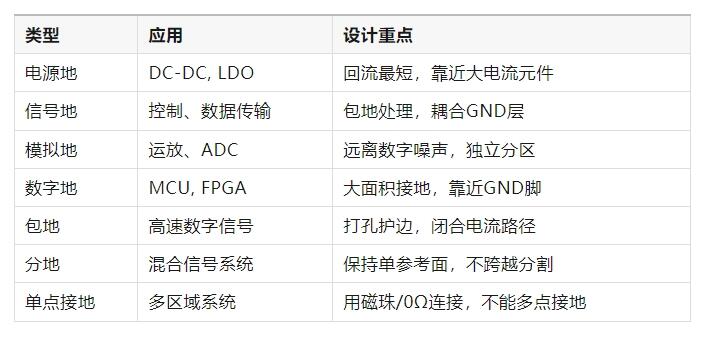

全面总结

最后提醒你几个关键问题

1、你有为每条信号设计最短回流路径吗？

2、你是否跨越了不同地平面的分割？

3、你的模拟与数字地连接点是否只用了一处？

4、包地是否覆盖了关键高速线？

如果你有一个“不确定”的答案，那很可能系统的稳定性正被“地”悄悄影响！
