标题：Spin Crossover and Exchange Effects on Oxygen Evolution Reaction Catalyzed by Bimetallic Metal Organic Frameworks

DOI：https://doi.org/10.1021/acscatal.4c01091

摘要：双金属有机框架（BMOFs）因其双金属位点的协同效应展现出优异的析氧反应（OER）性能，但其作用机制尚不明确。本研究通过密度泛函理论系统研究了NiAl和NiFe基BMOFs在不同电位和pH下的OER性能，发现具有浅空穴陷阱态和高氧化态Ni离子的自旋态可作为强氧化剂促进OER。电位诱导的自旋交叉现象显著改变了反应能和活化能。结合恒电位方法和电化学弹性带方法，揭示了NiFe BMOFs具有更优的OER热力学和动力学性能，这归因于Ni-Fe双金属位点协同效应带来的能带间隙减小、空穴有效质量降低以及超交换/双交换相互作用增强的电子传输能力。

关注计算老司机，快速阅读最新进展，紧跟科技前沿。想学计算模拟，只需加一下薇（jisuanlaosiji）就能免费领取300页PDF学习文档。

科学意义与核心观点

本研究针对电解水制氢中析氧反应（OER）动力学缓慢的关键瓶颈，通过双金属有机框架（BMOFs）的设计，揭示了自旋态调控与电子交换效应对催化性能的深层机制。核心突破点在于：

1.自旋交叉效应：首次在MOF基OER催化剂中发现电位诱导的自旋交叉现象（图3），当Ni离子从低自旋态（如单重态）转变为高自旋态（三重态）时，形成浅空穴陷阱态（图3中PDOS分析），使Ni氧化态从+3升至+4，显著增强对中间体（*OH、*O）的氧化能力。

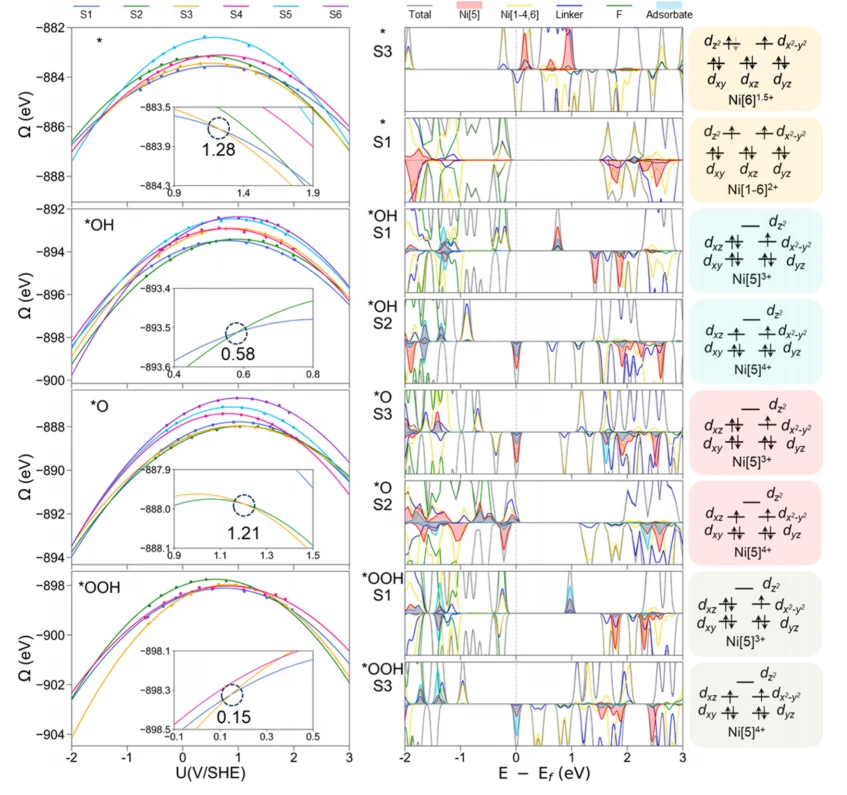

图3

2.双金属协同机制：NiFe体系通过Ni-F-Fe链的超交换（SE）和双交换（DE）相互作用（图8），相比NiAl体系降低了空穴有效质量（表S10）和带隙（NiFe 0.86 eV vs. NiAl 2.39 eV，图7），电子迁移率提升2.8倍。

3.pH依赖性：通过恒电位方法量化了pH对反应路径的影响（图4），发现NiFe在碱性条件下（pH>10）的起始电位斜率（0.075 V/pH）显著高于NiAl（0.05 V/pH），表明其多电子转移特性更显著。

这些发现为设计高效双金属电催化剂提供了理论框架，尤其为通过自旋工程优化过渡金属催化剂的电子结构开辟了新途径。

性能指标与前沿性对比

键性能数据：

1.过电位：NiFe在10 mA/cm²电流密度下的过电位为253 mV（图5a），低于NiAl（303 mV）和商用RuO₂（293 mV）。

2.塔菲尔斜率：NiFe为60 mV/dec（图5b），显著优于NiAl（70 mV/dec）和RuO₂（97 mV/dec），表明其更快的电荷转移动力学。

3.稳定性：NiFe在253 mV过电位下连续运行4小时无活性衰减（图S20），且经3000次循环后仍保持结构完整性（图S19）。

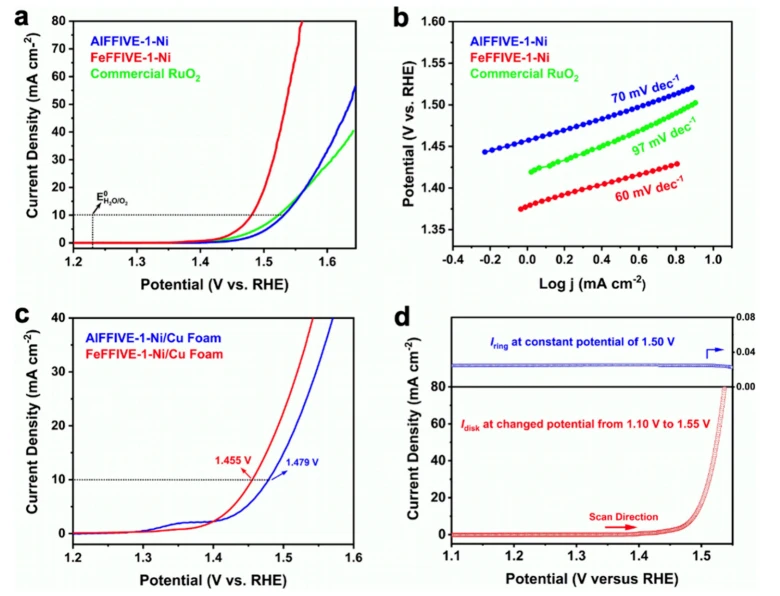

图5

解决的挑战：

1.活性与成本平衡：通过非贵金属（Ni/Fe）组合替代传统Ir/Ru基催化剂，在保持高活性（接近RuO₂）的同时降低成本。

2.导电性限制：通过Fe引入的交换作用（图8）将空穴有效质量从NiAl的1.82 m₀降至NiFe的0.65 m₀（表S10），解决了MOFs导电性差的固有缺陷。

3.机理模糊性：首次通过自旋态分辨的自由能图谱（图2）阐明OER的电位决定步骤（*OH→*O），并证实自旋交叉对反应能垒的调控作用（图6）。

理论计算支撑

1.自旋态筛选：采用HSE06（α=0.15）泛函计算了所有可能的自旋态（NiAl 13种/NiFe 18种），发现基态自旋构型（如*OH/NiAl的[222212]）能量最低（表1），而激发态在特定电位下可能通过自旋交叉成为主导（图3左）。

2.恒电位方法：通过约束DFT模拟带电界面（-2.0|e|至+2.0|e|），拟合出电位依赖的自由能抛物线（公式3），准确预测了pH=14时NiFe的起始电位（1.63 V/RHE，图4b）。

3.过渡态计算：采用电化学弹性带（eNEB）方法（图6），发现*OH→*O步骤在2.63 V/RHE时NiFe的能垒（0.16 eV）低于NiAl（0.21 eV），与实验塔菲尔斜率吻合（计算1.20 vs. 实验1.17）。

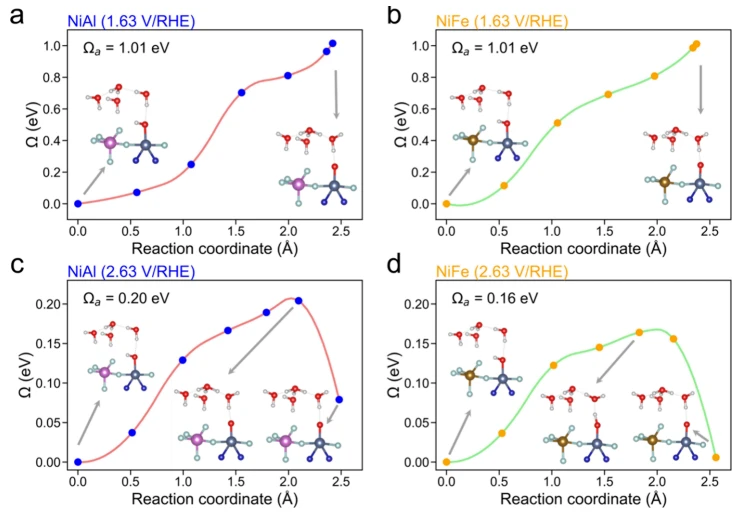

图6

4.电子结构分析：通过LOBSTER计算COHP（图S17），证实NiFe中Ni-F反键轨道促进电子离域；能带计算（图7）显示Fe引入使CBM下移1.5 eV，直接降低带隙。

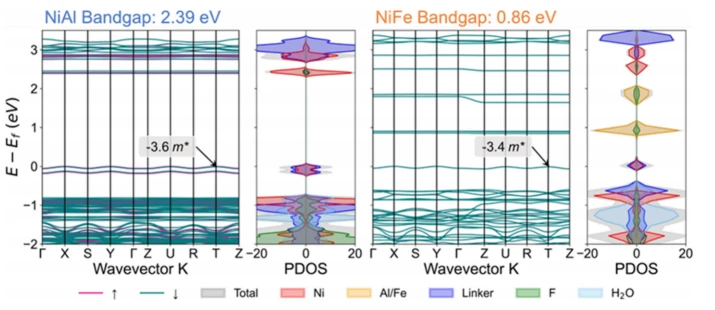

图7

改进方向

1.动态过程缺失：未考虑实际反应中MOF结构动态重构（如羟基化）对自旋态的影响，需结合原位XAS或穆斯堡尔谱验证。

2.溶剂化模型局限：仅采用隐式溶剂（ε=80），未显式描述OH⁻/H₂O的氢键网络，可能影响质子耦合电子转移（PCET）能垒精度。

3.交换作用定量：COHP分析仅定性描述Ni-Fe相互作用，需结合磁性测量（如SQUID）定量表征交换积分常数J。

关注计算老司机，快速阅读最新进展，紧跟科技前沿。想学计算模拟，只需加一下薇（jisuanlaosiji）就能进入交流群并免费领取300页PDF学习文档。
