ED-PAC3630是一款实时CODESYS可编程自动化控制器, 默认预装多核CODESYS运行时。根据不同的应用场景和用户需求，可选择2GB DDR + 16GB eMMC 或8GB DDR + 32GB eMMC的可编程逻辑系统。

警告：ED-PAC3630设备默认已预装CODESYS授权，重新安装操作系统会使CODESYS授权丢失，请勿自行安装操作系统。

ED-PAC3630提供HDMI、USB、Ethernet、RS232、RS485、DI、DO和CAN等常用的接口，集成超级电容备份电源、 RTC、Watch Dog、EEPROM和加密芯片，提升了产品的易用性和可靠性，主要应用于工业控制领域。

ED-PAC3630支持通过EtherCAT网络连接远端的耦合器、DI、DO、AI和AO等不同类型的I/O模块；集成CODESYS Control runtime System，支持IEC 61131-3编程标准和EtherCAT/Modbus TCP总线。用户可根据实际需要选配TargetVisu、WebVisu、Softmotion、CNC+Robotics、EtherCATMaster、Modbus TCP Master和OPC UA Server等不同功能的授权。

组网方案

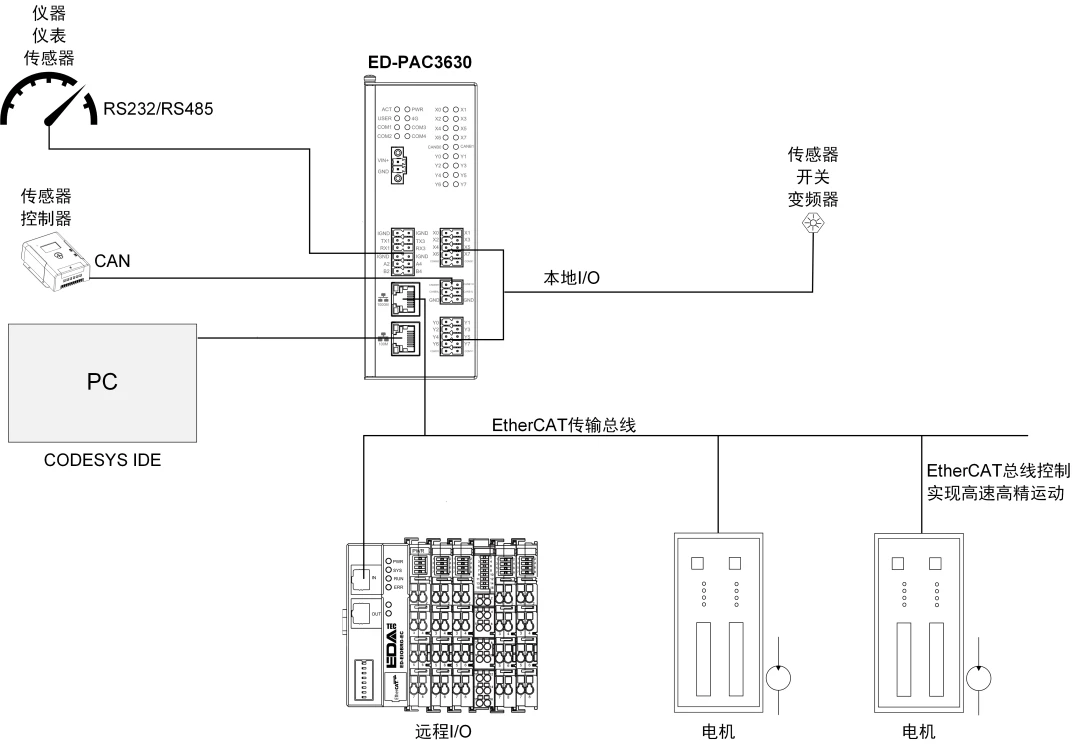

ED-PAC3630具备EtherCAT、以太网、RS485、RS232、DI、DO和CAN接口，可实现多层次网络通信，能够满足多场景的应用需求。典型应用拓扑如下图所示：

核心优势

✅ 高密度I/O与双CAN总线：8路隔离DI/DO + 2路CAN 2.0B，直接连接传感器、执行器，减少扩展模块依赖。

✅ 硬实时多轴控制：CODESYS实时内核支持64轴协同，性能对标高端PLC，成本降低40%。

✅ 工业级接口防护：DI/DO（5KV）、CAN/RS485（3KV）全隔离设计，强抗电磁干扰能力。

✅ 断电应急保护：超级电容+RTC双备份，保障30~60秒关键数据保存，优于传统电池方案。

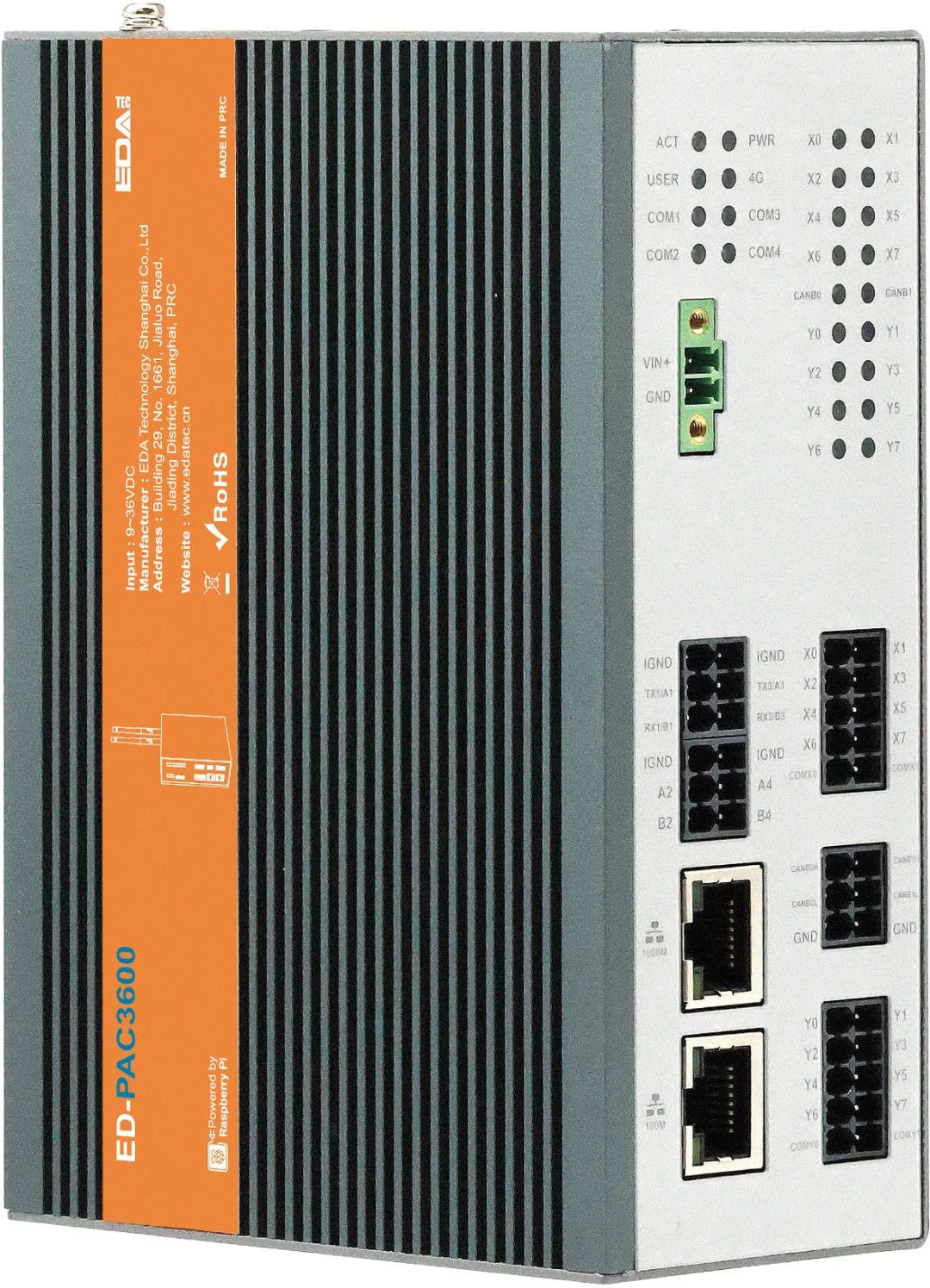

前面板接口类型和定义

【1】4 x 串口指示灯，绿色，用于查看串口的通信状态。

【2】1 x 用户指示灯，绿色，用户可以根据实际需求自定义状态。

【3】1 x 系统状态指示灯，绿色，用于查看系统读写数据的状态。

【4】1 x 电源指示灯，红色，用于查看设备上电状态。

【5】1 x 4G指示灯，绿色，此处仅为预留的指示灯。

【6】8 x DI指示灯，绿色，用于查看DI的通信状态。

【7】2 x CAN指示灯，绿色，用于查看CAN的通信状态。

【8】8 x DO指示灯，绿色，用于查看DO的通信状态。

【9】8 x DI接口，5-Pin 3.5mm间距凤凰端子，用于连接第三方传感器。

【10】2 x CAN接口，3-Pin 3.5mm间距凤凰端子，用于接入第三方控制设备。

【11】8 x DO接口，5-Pin 3.5mm间距凤凰端子，用于第三方负载。

【12】1 x 100M以太网接口，RJ45端子，10/100M自适应接口，用于接入以太网。

【13】1 x 1000M以太网接口，RJ45端子，EtherCAT通信接口，可接入EtherCAT网络。

【14】2 x RS485接口，6-Pin 3.5mm间距凤凰端子，用于连接第三方控制设备。

【15】2 x RS232接口，6-Pin 3.5mm间距凤凰端子，用于连接第三方控制设备。

【16】1 x DC输入，2-Pin 3.5mm间距带螺丝孔的凤凰端子，支持9V~36V输入。

后面板接口类型和定义

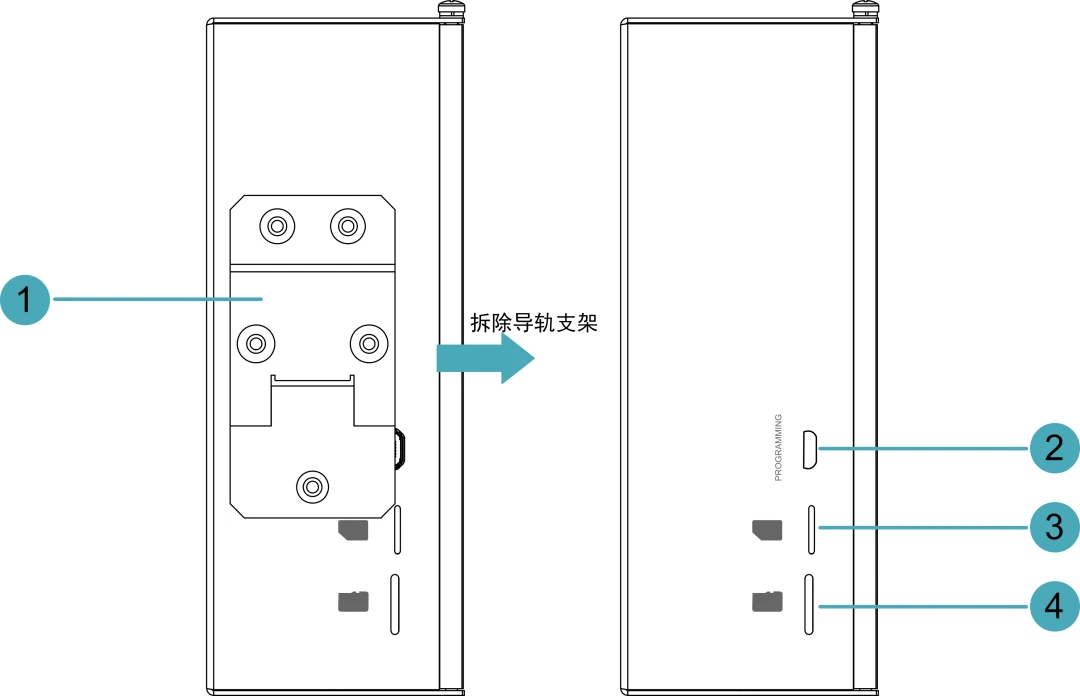

【1】1 x 导轨支架，通过支架将ED-PAC3630主机安装在导轨上。

【2】1 x Micro USB接口，支持通过此接口对系统进行eMMC烧录。

注：ED-PAC3630设备默认已预装CODESYS授权，重新安装操作系统会使CODESYS授权丢失，请勿自行安装操作系统。

【3】1 x Nano SIM卡槽，此处仅为扩展4G功能的预留卡槽。

【4】1 x Micro SD卡槽，支持安装Micro SD卡，用于存储用户数据。

侧面板接口类型和定义

【1】1 x 复位按键，隐藏式按键，按下按键可重新启动设备。

【2】2 x USB 2.0，Type-A接口，每一路最高支持480Mbps传输速率。

【3】1 x HDMI，Type-A接口，兼容HDMI 2.0，分辨率支持4K 60Hz，支持连接显示器。

典型应用场景

🔧 多轴产线控制：EtherCAT同步46轴伺服驱动，CODESYS实现包装机/注塑机高速逻辑控制。

🚗 车载设备测试：双CAN总线连接ECU/传感器，实时采集车辆总线数据并反馈控制指令。

⚡ 电力监控保护：8路DI接入断路器状态，DO控制继电器分合闸，Modbus TCP上传至SCADA。

🏭 离散制造单元：千兆网连接MES系统，百兆网控制本地设备，OPC UA聚合数据至云端。
