软件下载

[软件名称]：Nano Measurer 1.2.5

[界面语言]：简体中文

[安装环境]：WinXP/Win7/Win10

[系统位数]：32位

[软件类型]：纳米粒度分析软件

[下载方法]：https://pan.baidu.com/s/18JM0s9pMCLmGDElAmgLUMA?pwd=1234 提取码: 1234

（解压密码在宫中号【元素魔方科研服务】内回复【解压密码】获取）

软件介绍

Nano Measurer是中文版的粒度分析软件（长度分析软件），分析粒度大小，粒度分布，纳米线纳米颗粒的尺寸分布；且可以分析与尺寸有关的任何图片，比如求晶面间距等。

安装教程

①解压安装包和软件安装时，关闭杀毒软件，否则安装文件容易被误删除；

②安装软件时，要右击压缩包，把压缩包解压出来，不要直接双击压缩包；

③安装包及软件安装路径，最好是英文或数字，如有中文路径，容易报错

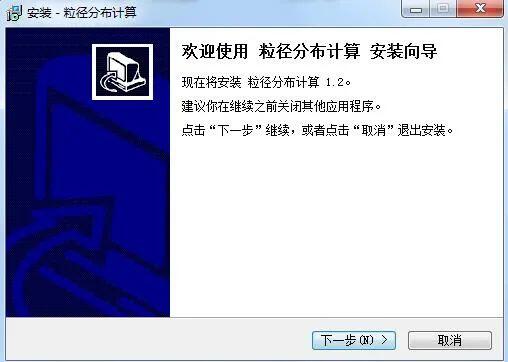

1.解压安装包，运行Nano Measurer

2.选择安装语言

3.一直点击下一步安装

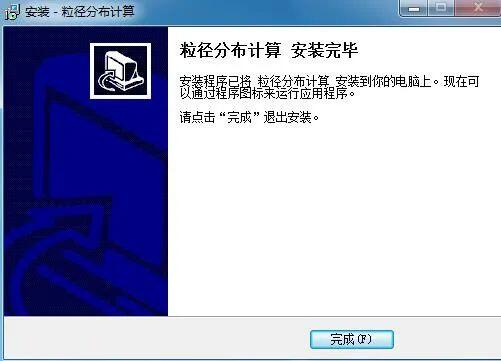

4.直到整个软件安装完成

使用教程

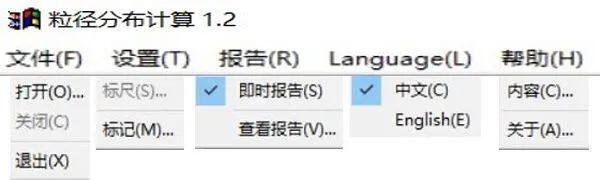

双击桌面快捷方式打开软件，工具栏如图6所示，从左到右功能依次为：

“打开”：打开要标记的图片，只支持*.bmp和*.jpg格式，其他格式需要用PS或者画图软件转换；

“关闭”：关闭所选图片，但不关闭软件；

“退出”：退出软件；

“标尺”：选择图片本身的标尺作为后续标记的标尺，导入图片后首先要使用的按钮；

“标记”：在标记过程中可以设置线的颜色和标号的位置；

“即时报告”：标记过程中，同步统计尺寸数据；

“查看报告”：尺寸数据大于10个后，可以查看基础和统计报告；

“中文”、“English”：中英文切换按钮；

“内容”：包含如何使用、版本历史、网友问题等内容。

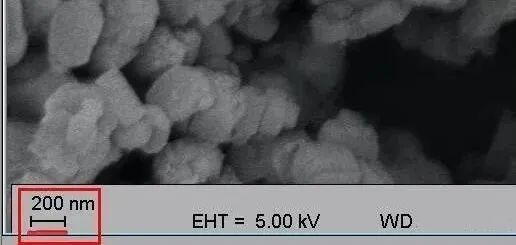

1.运行Nano Measurer 1.2软件，打开需要统计的SEM图片（Jpg格式），首先设置标尺，如图

2.在对颗粒进行标记统计，至少需要50个数据及以上

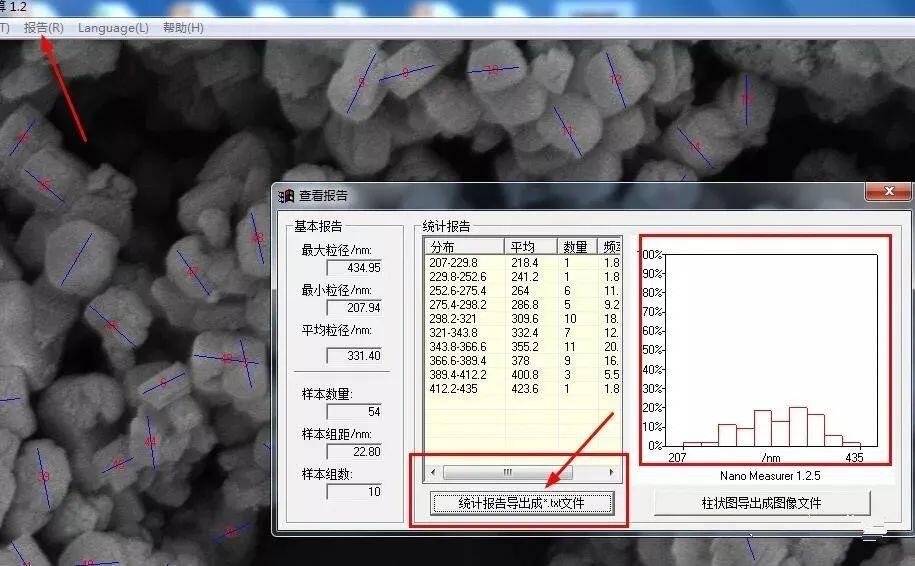

3.然后点击报告，将数据生成txt文件，保存在桌面以方便查找

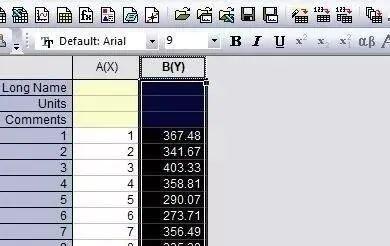

4.打开Origin作图软件，将txt数据复制到Origin中，注意，只要数值

5.选中Y轴，点击菜单栏Statistics/Descriptive Statistics/Frequency Counts/Open Dialog

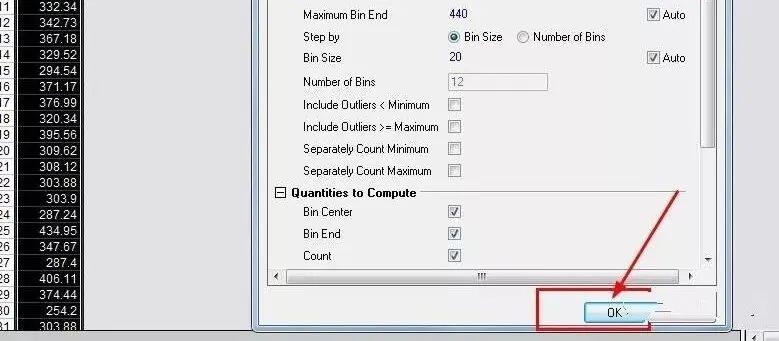

6.点击OK

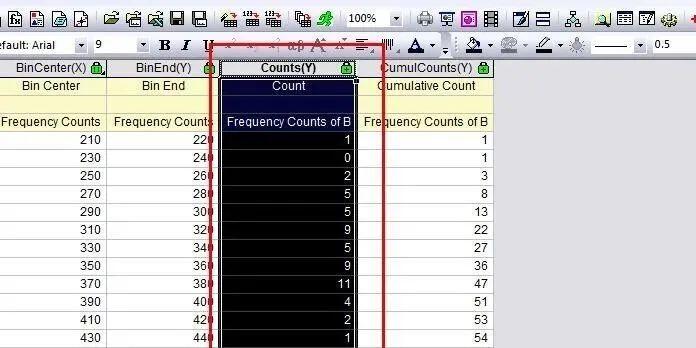

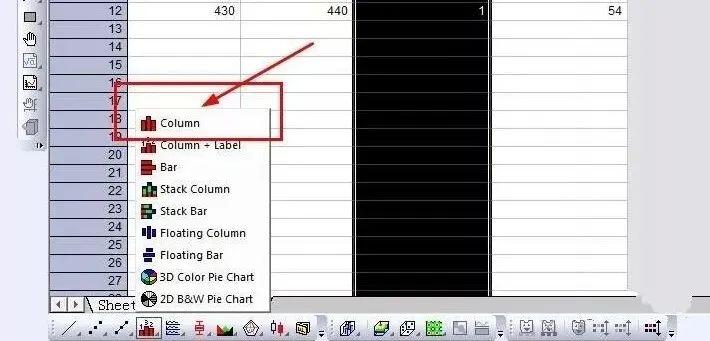

7.选中Count(Y)，使数据生成柱状图（Column）

8.对柱状图进行正态分布拟合：点击菜单栏Analysis/Fitting/Nonlinear Curve Fit/Open Dialog

9.点击Function 的对话框的下三角标，选中Gauss

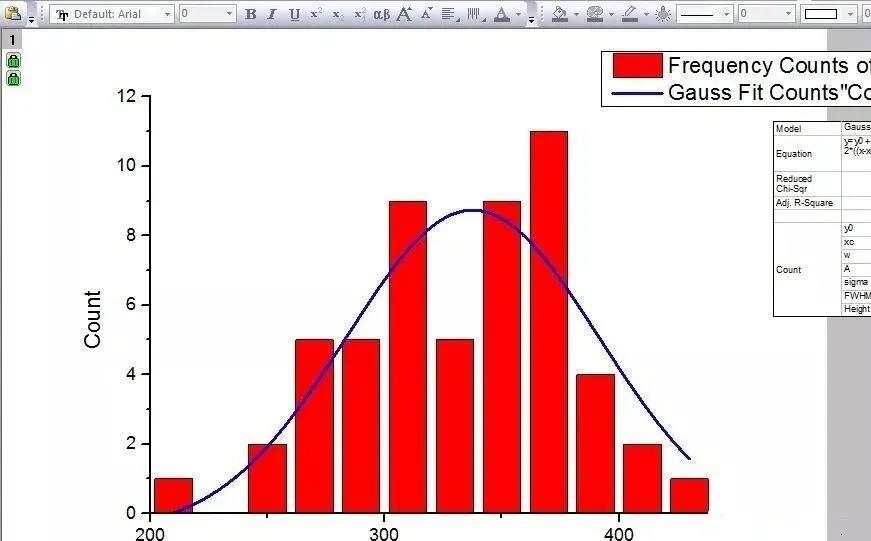

10.再点击Fit进行拟合，得到如图

11.再对原始数据进行求取平均值和标准差

12.选中Y轴，点击菜单栏Statistics/Descriptive Statistics/Statistics on Columns/Open Dialog

13.点击OK，得到平均值和标准差

14.对图像进行处理，即可得到我们想要的图像
