闲言少叙，进入正题。

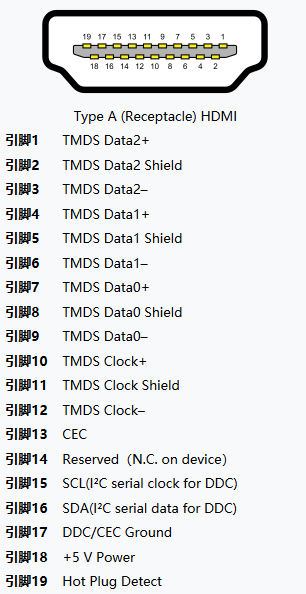

本文参考资料： https://zh.wikipedia.org/wiki/HDMI 本文以19根引脚的HDMI Type-A为讲解对象，因为29根引脚的Type-B没人用。 如图
HDMI传输的是差分信号，关于差分信号，详见引用的文章：
因为是差分信号，每一路信号需要两根信号线和一根屏蔽地线。 从图中可以看出，HDMI一共有3路TMDS差分信号，分别是1-3、4-6、7-9，对应RGB或YUV的视频分量（以TMDS形式传输），并且在这3路信号中传输音频信号，还有行（H）、场（V）信号（以适应CRT显示器）。
10-12引脚是时钟信号，用于高速信号的同步。 13引脚为CEC（Consumer Electronics Control），用途是传输控制信号，方便用一个遥控器遥控多台设备，是必须预留但不是必须使用的引脚。 14引脚为预留引脚，早期无定义，在HDMI1.4之后为以太网信号引脚，可以用于传输一般的数据信号。 15、16引脚为DDC，主要用于显示器和输出设备的互相识别，可以即插即用。 17引脚为CEC和DDC的地线。由此可以看出，CEC和DDC为单端信号，速度快不了。 18引脚为+5V供电，为某些设备（例如HDMI转VGA转换器）提供电源支持。 19引脚为热插拔检验。可以看出HDMI支持热插拔，但是还是应该尽量避免热插拔，因为HDMI线缆和设备质量参差不齐。 总结：
相对于DP的4路传输视频数据的差分信号，HDMI只有3路，因此HDMI在带宽上具有天生的劣势，而且现在绝大部分的设备的HDMI不支持压缩，即使通过不断提高频率的方式来提高带宽（HDMI2.1已经将带宽提高到恐怖的48Gbps），也和DP1.4的约32Gbps比不了，HDMI2.1最高支持8K@30Hz，而DP1.4支持8K@60Hz.
