Altium Design快捷键设置

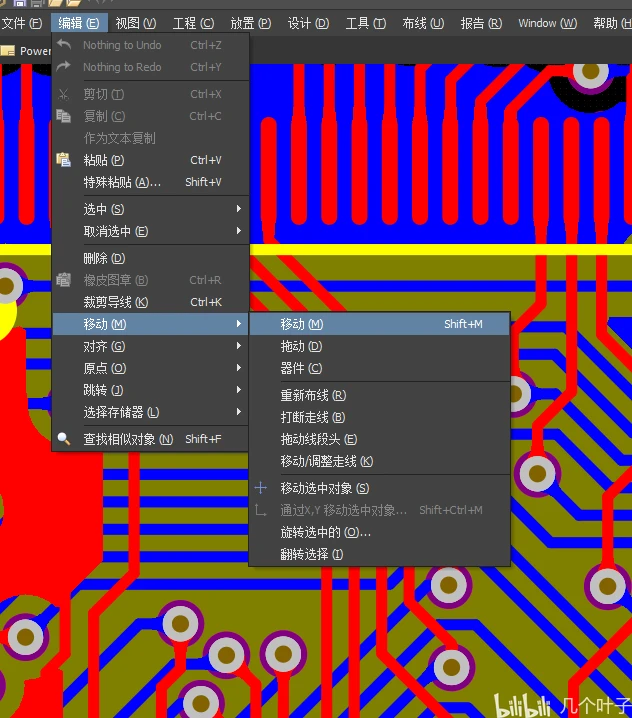

一、根据选项设置快捷键 1、找到要自定义设置快捷键的选项（这里以移动为例子）：

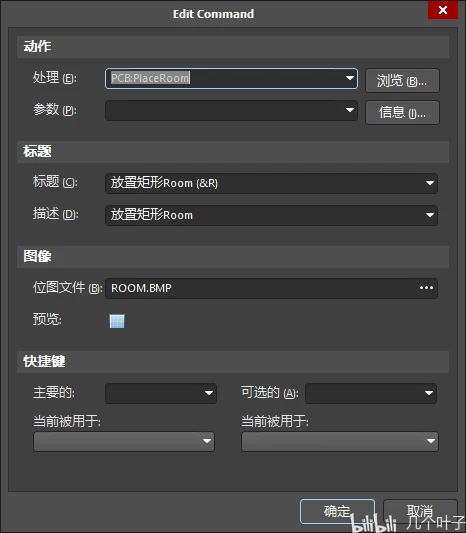

2、按住Ctrl+鼠标左键 设置快捷键：

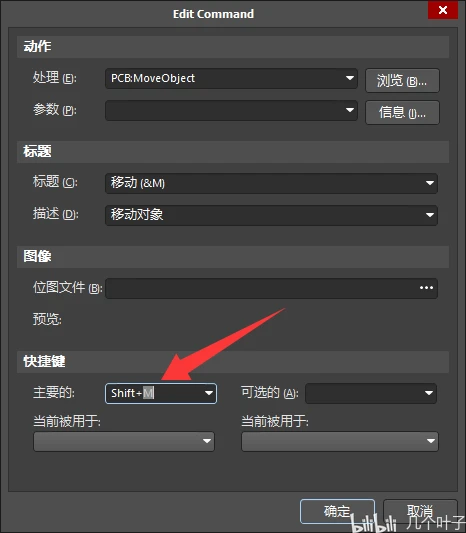

点击“主要的”输入栏，在点击快捷键输入，最后确认即可。 二、根据功能设置快捷键

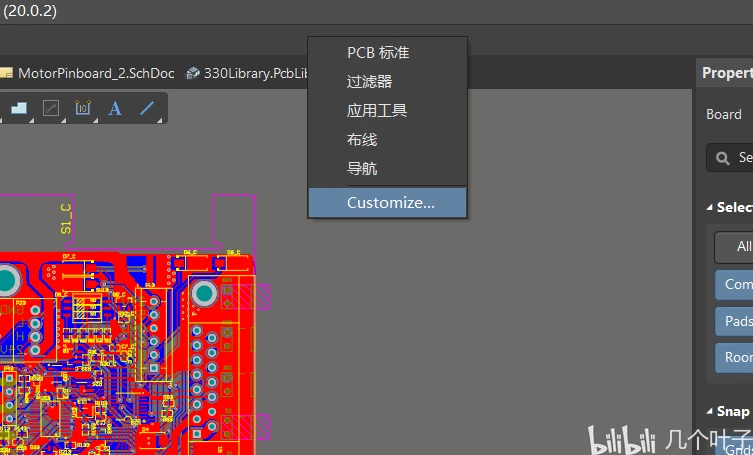

1、菜单栏空白处单击鼠标右键

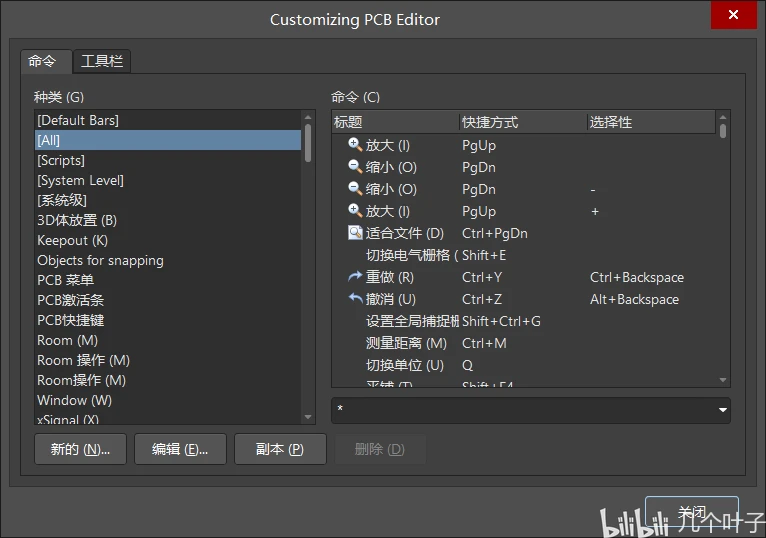

2、点击all

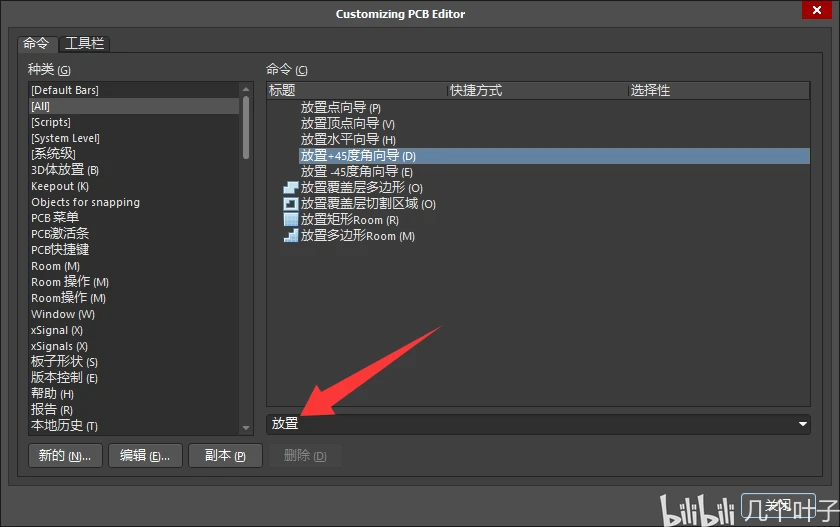

3、可以搜索想要的功能

4、双击对应功能项进入快捷键设置

常用快捷键设置：

原理图： 放置：P+...器件选项 镜像器件：X或Y 走线拐角切换：space 旋转器件：space 走线方式：shift+space 特殊粘贴：Shift+Ctrl+V 编辑-移动-移动到前面：Alt+方向键⬆ 编辑-移动-移动到后面：Alt+方向键向下箭头 根据选中器件创建直角Room：Ctrl+L 根据选中器件创建矩形Room：Ctrl+Num 复制Room格式：小键盘/

PCB:

测量：Ctrl+M 调整铺铜边缘：Alt+G  点击铺铜-右键-铺铜操作里面 移动：Shift+M 编辑-移动   Shift+Ctrl+M 通过x y移动对象 旋转选中对象：Shift+Num / 通过XY轴移动：Shift+M 编辑-移动-通过xy移动 放置线性尺寸：Ctrl+Num-   放置-尺寸-线性尺寸 交叉选择：Shift+Ctrl+X  工具-交叉选择 重铺选中铺铜：T-G-R 重铺所有铺铜：T-G-A 层高亮显示：Shift+S 网络高亮显示：Ctrl+鼠标左键 取消网络高亮：Shift+C 垂直分布：Shift+Ctrl+V 水平分布：Shift+Ctrl+H 左对齐：Shift+Ctrl+L 右对齐：Shift+Ctrl+R 垂直中心对齐：Shift+Ctrl+Num - 水平中心对齐：Shift+Ctrl+Num + 显示隐藏网络：N 在矩形区域内排列：Num 0 工具-器件摆放-在矩形区域内排放    放置线条：Ctrol+E 布线边框：Shift+W 捕捉开关：Shift+E 定位器件文本：Num . 翻转板子：Ctrl+F 放置 线：Ctrl+E 放置填充：Ctrl+Alt+R 放置线：Ctrl+E 交互式布线：Ctrl+W 交互式差分布线：Ctrl+Q 裁剪导线：Ctrl+K 查找相似对象：Shift+F 以选中器件创建直角Room：Ctrl+L ,  ：减小圆弧角度布线时拐脚的圆弧半径 .  ：增加圆弧角度布线时拐脚的圆弧半径 比例缩放：右键-联合-调整联合大小 铺铜移动到后面：Shift+Ctrl+↓
