其实在很长一段时间内，大家对主板供电都是有非常错误的认知，而这些认知大部分是由厂商的一些混淆宣传导致的。今天呢，我用一篇文章来总结一下主板供电到底怎么看，当然如果有描述不正确的地方，请大家指出！

1.核心供电是什么？

大家在选购主板的时候，对宣传界面如14+2+1这种宣传一头雾水，其实很简单，只有前面的14是给CPU核心供电的，其余的一般为辅助供电和核显供电，所以只要看前面的数字就行了。

2.Drmos和分离式Mos又是什么，相和路傻傻分不清？

一般小白搞懂第1个问题就很不错了，这个问题就是一个进阶问题了。首先呢，我们要弄清楚Drmos和分离式Mos。

2.1分离式Mos

分离式Mos顾名思义就是一路供电分为上桥和下桥，最常见的有三种。

2.1.1一上一下供电设计

 一相供电由1个上桥mos1个下桥mos组成，也叫一上一下。

2.1.2一上两下设计

一相供电由一个上桥mos两个下桥mos组成，也叫一上两下。这种设计相较于1上1下使用并联的方式增强了下桥的带载能力。

2.1.3两上两下设计

两个上桥两个下桥，也叫两上两下。这种设计是把一相拆成两路。并联增强单相供电能力。

2.2Drmos

Drmos就是把上桥和下桥功能集成为一个芯片的mos管，这种mos可以减少上下桥之间的损耗提升效率减少发热，成本更高同规格带载能力也越强（这里面还有一种叫双mos-DUAL Mosfet这种mos和drmos的区别就是驱动芯片有没有集成，没集成就是双mos，集成了就是drmos）。Drmos的电路设计也分为三种，但是讲这三种之前还要科普一下电源控制芯片PWM控制器。

2.2.1PWM电源控制芯片

主板的供电是要有电源控制器驱动，以RT3678BE为例，这个控制器最高支持5＋2相供电。所以一个正常设计的电路，它只能做到5+2相。但是有一个技术叫倍相，只要用了倍相芯片，就可以把原本核心只支持5相的PWM控制芯片实现10相的控制。

2.2.2直出供电

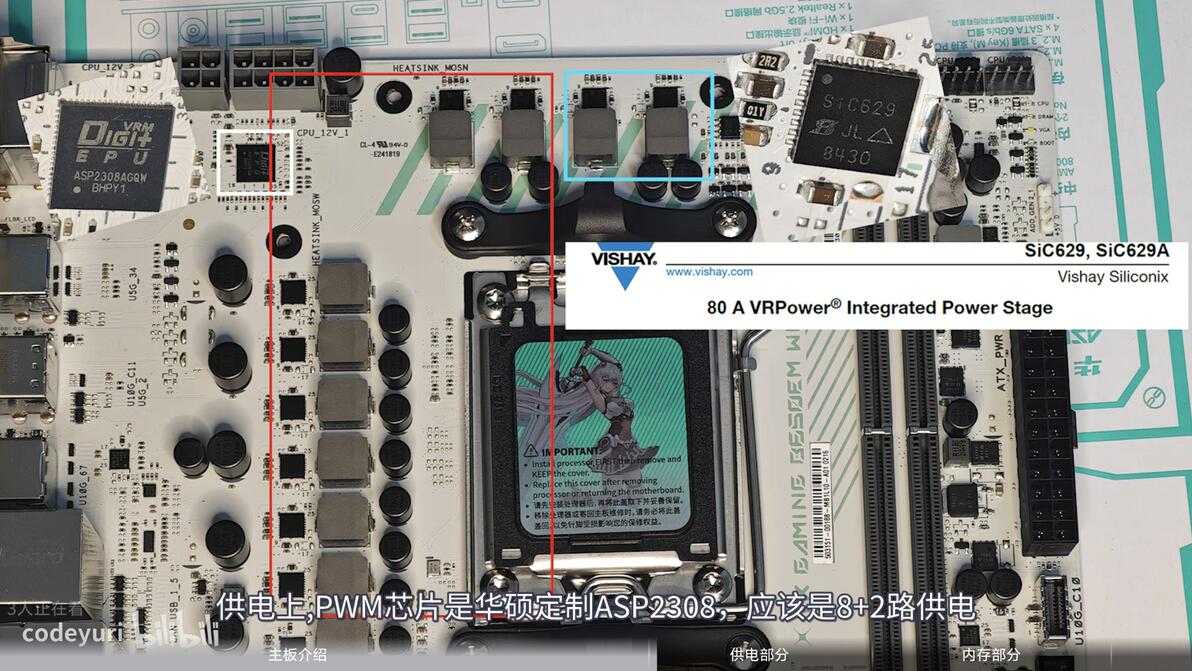

当每一路对应PWM的每一相，这种电路就是直出。以华硕B650E-M天选来说，用了8＋2相的PWM控制器，做满了8＋2路，也就是每路对应每相，这种设计思路其实和分离式mos的一上一下是类似的。当然也可以不完全做满pwm控制器的最高上限。比如H610-A的控制器是8＋1相，但是实际就做了6＋1路，也就是只利用了6＋1相。

2.2.3并联（重点）

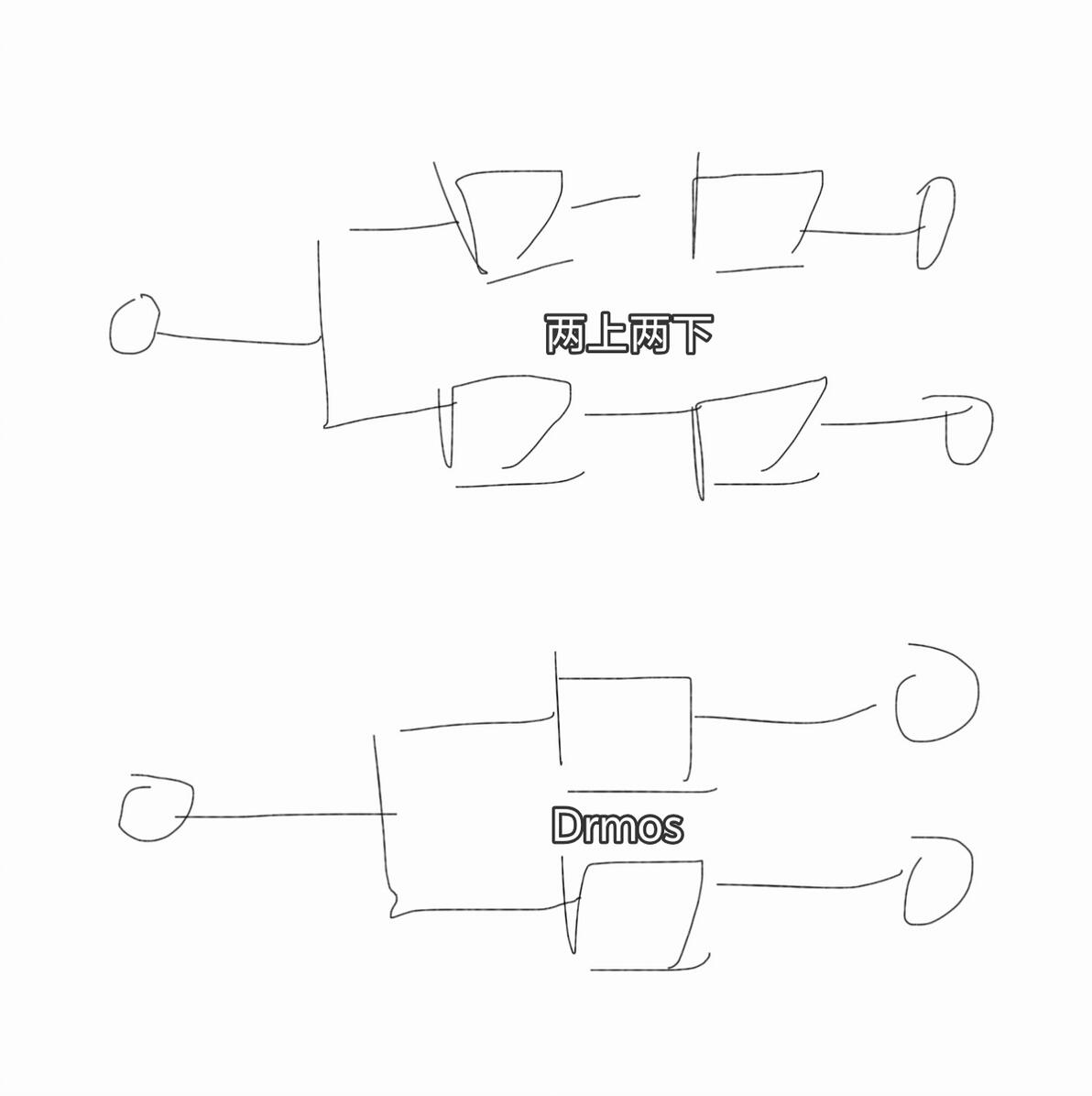

并联其实和两上两下的上下桥供电设计思路是一样的，并联是不需要用到倍相芯片的。所以pwm控制器的上限决定了相数的上限。现在主流厂商都说自己是14相，16相，18相，20相其实都是不对的，都只能说是路。一般这种电路每相由两个并联的mos负责。因为分流的作用，只要PWM控制器支持并联，理论上并联两个同规格的mos一定是比单个同规格的mos效果好。但是归根结底，他没有增加相数，而厂商为了消费者更好地理解，所以通常宣传上会混淆相和路。无论是drmos并联设计还是两上两下的上下桥设计都能看见这种类似宣传。并且刚刚提到了主流PWM控制器的驱动能力是带的动并联的，所以并联几乎不会影响实际带载能力，相当于把单路的“水管”做宽，从而提升带载能力。

2.2.4倍项供电

与并联增大“水管”直径的方法相比，倍项技术则是通过增加“水管”数量来提升供电能力。当一个pwm控制器引入倍相器后，它就能实现相位的翻倍。从而真正实现超多相控制。但是由于引入相位偏移的倍相器会增加延迟，影响极限超频的电压响应，所以目前主流消费级主板已经看不见了，大多数的倍相设计都是用在服务器主板。

2.2.5小总结

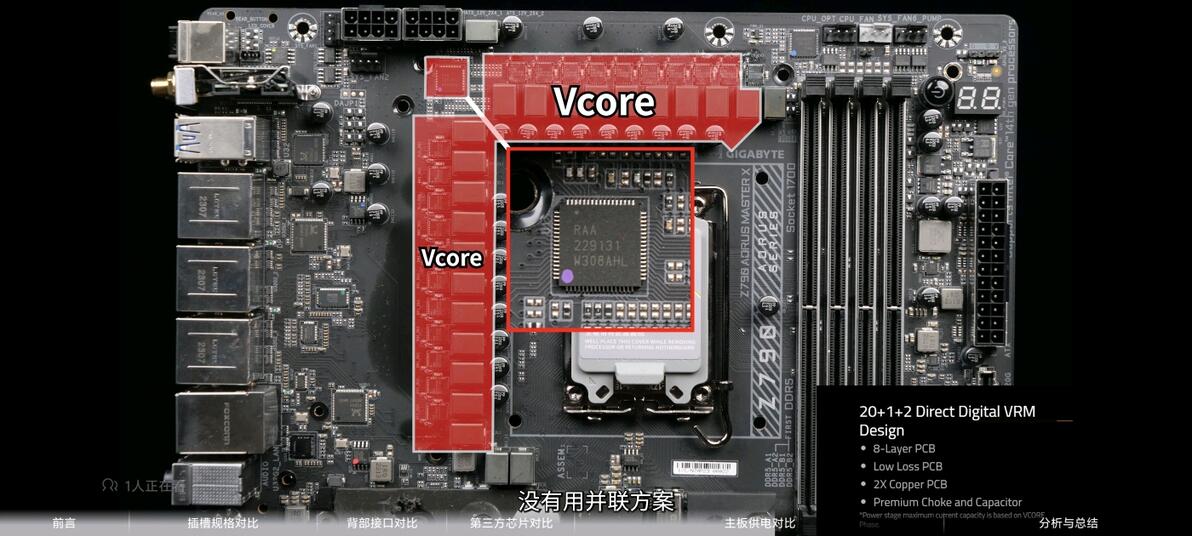

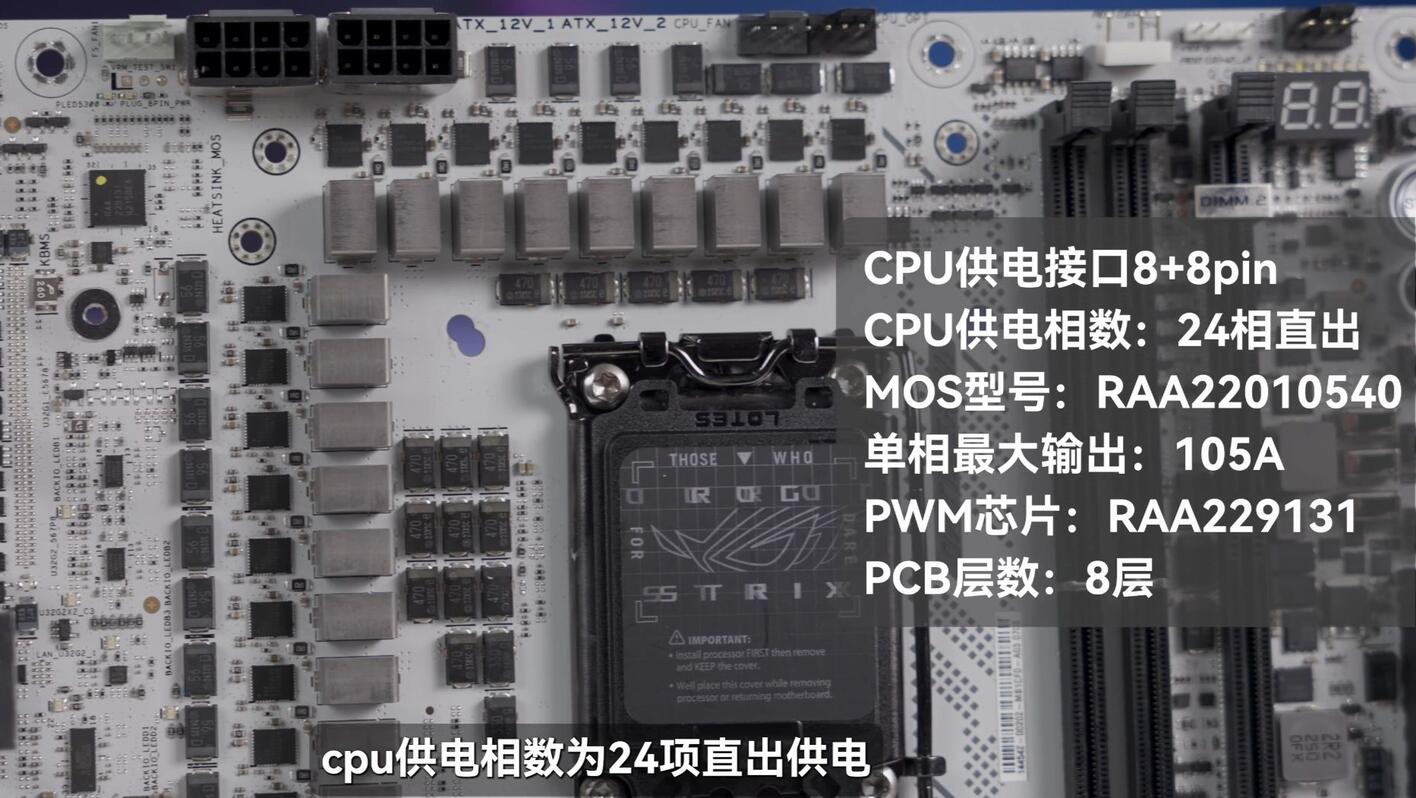

大部分的入门甚至一些中端板子用的是分离式上下桥供电方案，而一些主流中端型号会采用低相数直出和并联方案，而大部分高端型号是走的并联，而追求极致的旗舰型号会选择超多相直出设计，来追求极致的电压响应，实现极致超频，如技嘉Z790超级雕X等。

3.实际供电能力

3.1mos管规格

mos管也有好坏之分，不能光看一个80a一个60a就一定是80a好，比如80a的规格书中写的是80摄氏度下能长时间80a 超过了就会骤降，实际高负载可能还不如60a。并且因为实际因素影响很大，所以上下桥不一定比drmos烂。

3.2计算供电

mos管规格x路是非常粗暴的计算方法，只能图一乐，实际供电能力一定要看实测。

3.3散热因素很大

上面说到由于每个mos都有自己的适合工作区间，散热很关键。

3.3.1散热马甲

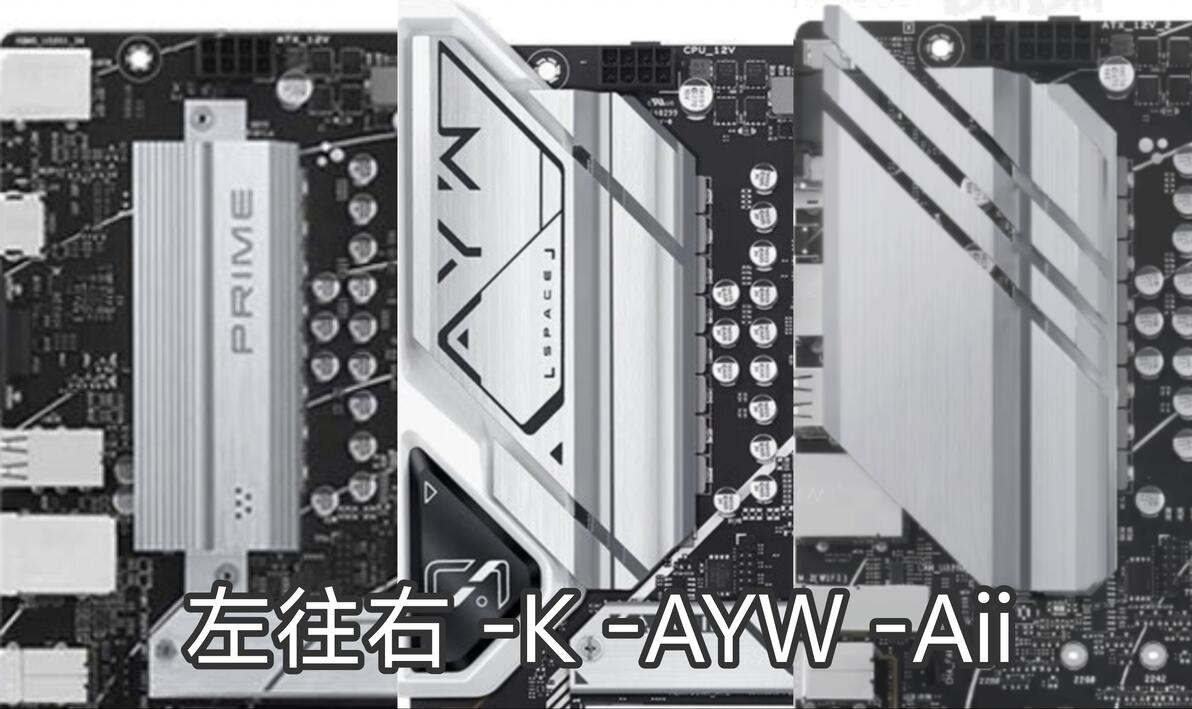

散热马甲厚度大小，上侧和左侧马甲有没有热管连接都会影响散热。同样的供电B650M-K的供电能力就弱于B650M-AYW，同时AYW也弱于B650M-A WiFi ii

3.3.2主板侧散热

除了马甲侧的散热，主板侧的散热也很关键。因为铜导热，每层板厚度相同的情况下，8层pcb散热就是好于6层。以铭瑄b760终结者D4和D5为对照组同样的供电，D5版本供电能力上限更高。

3.3.3Mos布局

Mos布局也很关键，Mos挨着过近热密度高热量散不出去也会影响散热。这种错误常出现于一些寨厂和三线厂商，当然主流厂商偶尔也会犯错。

3.3.4主板8pin口不影响供电

主流主板供电上限一般是达不到8pin口的上限的。一个CPU8pin是两个4pin组成的，一个4pin里面有两个12v回路，所以一个8pin有4个12v回路，只要你的8pin针脚是实心的并且线材合规合格，绝对不会影响你主板实际供电。

4.总结

规格固然重要，但是最终还是要落实到真实散热环境下去实测。所以一些主播的实测很关键。但话又说回来，大部分的主板供电设计都是冗余过多，一般选购主板能跑满你的cpu就足够了，大部分的时间都不是满载使用。
