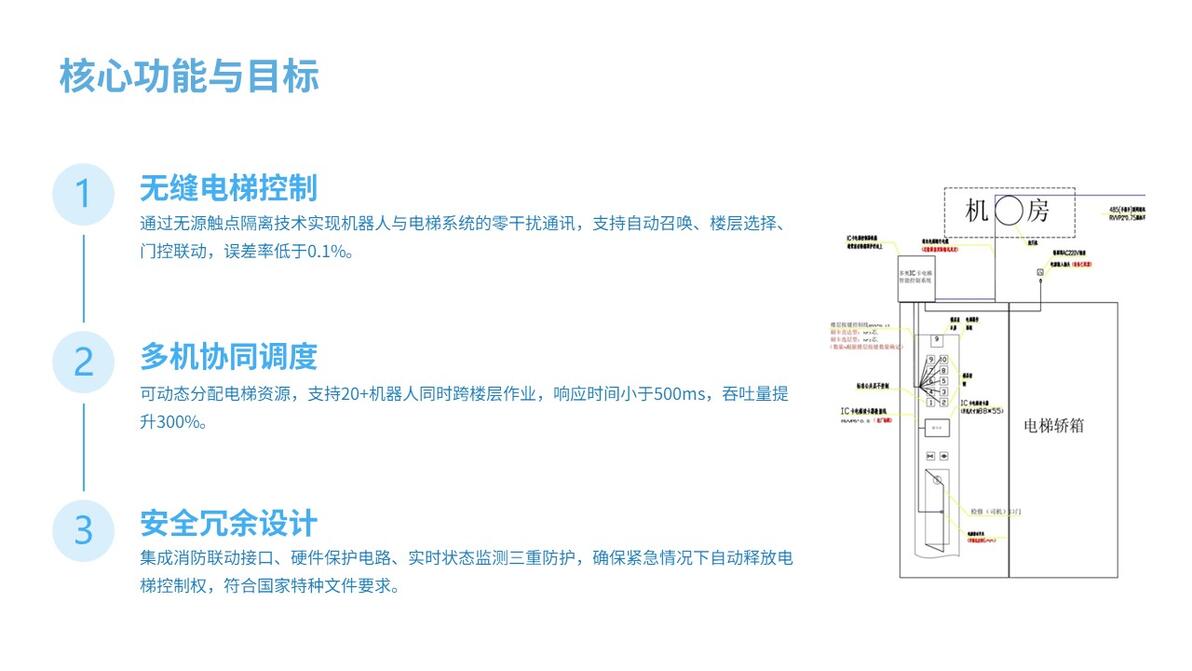

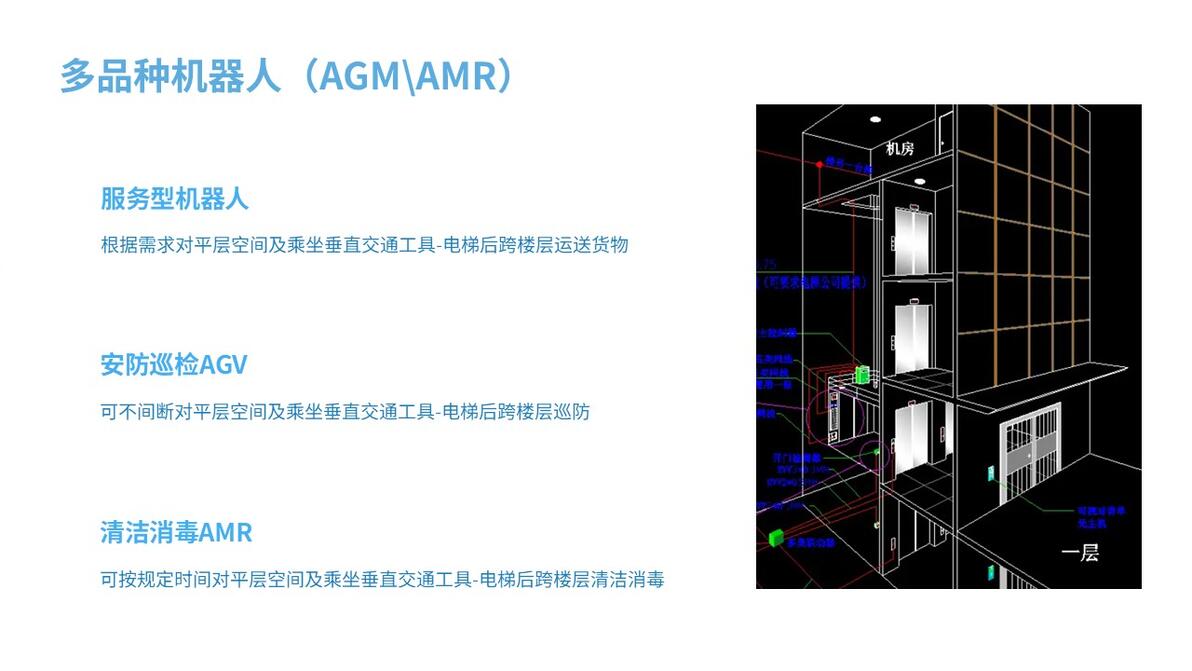

机器人/AGV/AMR与电梯梯控系统的联动需通过硬件接口适配、通信协议匹配及逻辑控制策略三方面协同实现。以下为分步骤技术解析：
一、开门指令响应逻辑优化
模拟按键触发机制
梯控系统通过继电器或MOSFET电路模拟物理按键信号（如开门按钮、外呼按钮），需确保信号电平与电梯控制系统兼容（通常为24V DC脉冲信号）。防误触发设计：对货梯等可能存在延时开关或防捣蛋功能的场景，需在梯控程序中增加“持续保持信号”逻辑，覆盖电梯原生的超时检测机制。
开门逻辑联动 当梯控向电梯发出开门指令，其模拟人按电梯开关门键或电梯外呼的操作，电梯需正常开门。同时，要注意部分电梯存在开门超时强制关闭逻辑、货梯可能有的延时开关和防捣蛋功能，需依据现场实际情况与相关方（如多奥）协商对上位机程序进行调整，以保证梯控与电梯开门逻辑的适配。
开门超时抑制策略
通过Modbus-TCP或CAN总线读取电梯状态字，实时监测“门已打开”状态位。若检测到电梯因节能模式进入休眠，梯控需立即发送唤醒指令（如通过干接点触发电梯主板的“强制唤醒”端口）。
召梯与电梯响应逻辑 外呼召梯流程
机器人通过调度服务器发送目标楼层及方向指令至梯控系统（如“2 楼上”），梯控触发外呼继电器进行响应。若电梯不在目标楼层：电梯运行至目标楼层并保持开门（默认1分钟可调）；若已在目标楼层，直接开门保持相同时间。持续发送指令时，开门时间会重新延长。
内呼召梯流程 机器人进入电梯后发送目标楼层指令，触发轿厢内按键继电器点亮目标楼层按钮。电梯运行逻辑与外呼场景一致，到达后保持开门状态
呼梯运行联动 无论是通过外呼上下键进行呼梯，还是在轿厢内按下COP楼层按键，只要登记（呼梯）成功，电梯应自动驶向目标楼层，并在到达后打开电梯门，实现与机器人/AGV/AMR的目标楼层运输需求联动。 二、通信协议与时序控制 通信协议与技术对接 协议选择与响应时间
RS-485：梯控系统收到指令后需在40ms（可调）内返回响应数据。TCP/IP/HTTP/Modbus-TCP：需根据双方协议定义响应机制，支持异步或同步交互模式。
接口对接
梯控系统需支持机器人通过RS485、Modbus、CAN总线或MQTT等协议发送指令，实现状态检测（楼层、门状态、运行方向）与指令传输。
协议类型 响应时序要求 典型应用场景 关键参数配置 RS-485 40ms延时后响应（可调） 短距离、高实时性场景 波特率≥9600，校验位Even TCP/IP 按协议帧间隔动态调整 跨网段、多设备组网场景 超时重传≤3次，心跳包10s Modbus-TCP 遵循功能码执行周期 工业自动化集成项目 寄存器地址映射表 通信响应联动
RS - 485对接：若采用这种对接方式，梯控在收到机器人/AGV/AMR的指令后，需在40ms（该时长可调整）之后给出回应，确保通信过程的准确和有序。其他方式：当采用TCP/IP方式、HTTP协议或modbus - tcp时，梯控与电梯要根据双方协商确定的协议来调整响应机制，保障数据交互的顺畅。
时序优化技巧：
RS-485场景下，梯控主控板需配置硬件看门狗，确保在40ms内完成指令解析与响应生成。TCP/IP场景中，采用“请求-确认-执行”三段式交互，避免网络延迟导致电梯误判指令丢失。
三、电源与节能模式兼容方案
梯控电源接入规范
220V电源必须取自节能电控箱的输入端前级，避开电梯主板的节能控制回路。推荐使用双路冗余供电：主路接市电，备路接电梯应急电源（EPS），确保断电时梯控仍能发送“紧急呼梯”指令。
节能模式处理联动 电梯不应处于节能休眠模式，若电梯本身具备节能休眠功能，不能让其对机器人/AGV/AMR调用电梯产生影响。特别要注意梯控220V电源的接入位置，必须安装在节能电控箱前端，并且需要电梯公司或电梯维保人员提供全程技术支持完成接入操作。
节能模式旁路策略
通过梯控DI端口监测电梯节能状态（如接触器辅助触点信号）。当检测到节能模式激活时，梯控自动执行以下操作：发送唤醒指令（干接点触发）提升心跳包频率（从10s→2s）启动本地指令缓存队列
电梯运行策略调整 开门保持逻辑
默认开门时间可调（如1分钟），部分电梯需关闭开门超时强制关闭功能，货梯需调整防捣蛋模式参数。机器人离开电梯后发送关门指令，梯控仅松开开门按钮，电梯自主决定关门时机。
节能模式处理
梯控系统电源需接入电梯电控箱前端（非节能回路），避免休眠模式影响机器人召梯功能。
四、呼梯成功后的闭环控制
指令登记验证
梯控发送呼梯指令后，需在500ms内通过以下方式确认执行结果：读取电梯COP面板的楼层按钮状态（通过IO口或总线）解析电梯主板的BCD码输出（如KONE、Schindler、三菱等品牌）监听CAN总线中的“目标楼层已登记”事件帧
机器人发送召梯指令 → 梯控响应并控制电梯运行 → 电梯到达后开门 → 机器人进入 → 触发内呼 → 电梯关门运行 → 到达目标楼层 → 机器人离开
运动状态监控
实时采集电梯运行方向（上行/下行）和当前楼层，通过以下方式实现：脉冲计数器（编码器信号接入）电梯主板的RS-485接口（需厂商开放协议）第三方传感器（如激光测距模块）
安全与协同机制 实时状态监控
机器人通过梯控系统实时获取电梯运行状态（楼层、门开关状态、上下行方向），用于调度决策。电梯到达目标楼层后，主动向机器人发送开门信号反馈。
冲突规避
电梯进入外呼模式后，仅响应机器人指令，暂停其他楼层外呼请求。机器人需通过激光定位精准停泊（误差<50mm），确保与电梯门对齐。
异常处理机制
指令超时：连续3次未收到响应，触发“紧急呼叫”流程（直接短接电梯消防回路）。门未关闭：若电梯到达目标层后门未自动关闭，梯控需发送“强制关门”指令（模拟长按关门按钮3秒）。
五、实施要点
电梯厂商协作清单
获取电梯主板的IO接口定义表和通信协议文档确认节能电控箱的电气原理图（特别是电源回路）联合测试防捣蛋功能、消防联动等安全逻辑
现场调试步骤
步骤1：仅连接电源和开门指令线，验证基础联动步骤2：接入通信总线，测试呼梯指令的双向交互步骤3：模拟节能模式切换，验证唤醒流程步骤4：多机器人并发测试（建议使用CANoe等总线分析工具）
安装实施要点 电源与接线
梯控控制器需从电梯检修控制盒取AC220V电源，禁止接入节能回路。外呼按键接线需逐层核实线序，避免因不同楼层信号线差异导致故障。
协议调试
需在电梯检修状态下测试按键有效性，并关闭节能模式、防捣蛋功能等干扰项。多电梯并联场景需优化调度算法，减少机器人等待时间。
通过上述多奥机器人/AGV/AMR自动乘梯方案，可实现机器人与电梯系统在功能安全、时序精度和异常容错层面的深度协同，满足工业物流场景下99.99%的乘梯成功率要求
机器人 / AGV/AMR 与电梯的乘梯联动需通过梯控系统实现精准指令交互与状态协同，以下是基于需求的技术实现方案及关键点解析：
一、通信协议与交互逻辑
1. 通信方式选择与参数配置
RS-485（串口通信）
时序要求：梯控接收到机器人指令后，需在 40ms（可调） 后返回响应数据，避免因串口通信延迟导致指令冲突。
协议设计：定义固定帧格式（如起始符 + 设备 ID + 指令类型 + 楼层 + 校验位），例：0x01 0x02 0x03 0x10 CRC（开门指令示例）。
抗干扰：采用屏蔽双绞线，终端匹配电阻（120Ω），波特率建议 9600~115200bps，根据现场距离调整。
TCP/IP/Modbus-TCP/HTTP
协议适配：基于 Socket 或 Modbus 协议定义接口，如机器人发送 JSON 指令 {"command":"call_elevator","floor":3,"direction":"up"}，梯控响应{"status":"success","timestamp":1684832105}。
延迟优化：设置心跳包（如每秒 1 次）维持连接，避免电梯端因空闲断开连接；采用短连接时需控制握手时间在 200ms 内。
2. 指令类型与状态同步
核心指令集：
呼梯指令：外呼上下键登记（如机器人发送目标楼层 + 方向）。
开门指令：模拟轿厢内开门键（需触发电梯 “开门保持” 信号，抑制自动关门逻辑）。
关门指令：机器人离开后触发关门（或设定超时自动关门，需与电梯防夹功能联动）。
状态查询：实时获取电梯楼层、门状态、运行方向等（如每秒轮询一次）。
二、电梯系统改造要点
1. 开门逻辑与防干扰设置
关闭开门超时强制关闭：
需电梯厂商通过主板参数调整（如修改 “开门保持时间” 为无限长，或通过梯控输出继电器信号强制保持开门）。
货梯特殊处理：若存在 “延时开关” 或 “防捣蛋” 功能（如多次开关门后锁定），需与电梯厂商协商：
通过梯控上位机程序过滤无效指令（如连续开门请求间隔需＞5 秒）。
增加硬件互锁：梯控输出继电器信号至电梯主板，屏蔽本地开门按钮以外的自动关门逻辑。
2. 电源与节能模式规避
梯控电源独立供电：
将梯控系统的 220V 电源接入电梯配电箱的前端（非节能回路），确保即使电梯进入节能休眠（如轿厢照明关闭、风扇停转），梯控仍保持通电。
验证方式：断开电梯主电源（模拟节能模式），确认梯控通信模块、继电器模块仍正常工作。
3. 呼梯优先级与独占控制
登记成功确认机制：
机器人发送呼梯指令后，需等待梯控返回 “登记成功” 响应（如电梯外呼按钮指示灯点亮反馈），再触发后续动作（如驶向电梯口）。
多机调度冲突处理：
梯控系统需支持 “任务锁定” 功能：某台机器人登记楼层后，该指令优先级高于普通呼梯，直至任务完成（如电梯到达楼层且门打开超时 30 秒未收到新指令）。
可引入队列管理：多台机器人同时呼梯时，按 “先到先服务” 或 “任务优先级” 排序，避免电梯频繁开关门。
三、硬件接口与集成调试
1. 梯控与电梯的硬件对接
干接点信号（继电器输出）：
外呼按钮模拟：梯控通过继电器触点短接电梯外呼按钮的物理接口（如 “上行” 按钮对应端子 COM+UP）。
开门 / 关门信号：短接轿厢内开门键（DOOR_OPEN）和关门键（DOOR_CLOSE），或通过电梯主板预留的 “远程开门” 接口（如 DC24V 信号输入）。
状态采集：通过电梯主板输出的干接点信号（如楼层继电器、门状态继电器）获取实时状态。
RS-485/Modbus 对接电梯主板：
若电梯支持 Modbus 协议，可直接通过 485 接口读取寄存器（如楼层寄存器、门状态寄存器），写入呼梯指令（如向指定寄存器写入目标楼层）。
需电梯厂商提供主板通信协议文档，明确寄存器地址定义（如 3001 = 当前楼层，4001 = 外呼登记）。
2. 现场调试步骤
单机测试：
手动触发梯控指令，验证电梯响应是否符合预期（如呼梯后是否正确运行，开门是否保持）。
测试通信延迟：通过示波器或抓包工具测量指令发送到电梯响应的时间，确保 RS-485 在 40ms 内、TCP 在 100ms 内完成交互。
机器人联动测试：
模拟机器人任务流程：驶向电梯口→发送呼梯指令→等待电梯到达→发送开门指令→进入轿厢→发送目标楼层→到达后开门离开。
测试异常场景：
通信中断：断开梯控网络，验证机器人是否触发重试机制或报警。
电梯故障：人为触发电梯急停，验证机器人是否取消任务并释放呼梯登记。
多机并发测试：
模拟 3 台以上机器人同时呼梯，验证梯控的队列管理与优先级机制，确保无指令丢失或电梯误动作。
四、安全与可靠性设计
防夹与急停联动：
电梯门机需保留原有防夹功能（如光幕触发时重新开门），梯控不屏蔽该功能；机器人进出时可通过激光雷达检测门区障碍物，动态调整开门保持时间。
接入电梯急停信号：若电梯因故障急停，梯控需立即通知所有机器人暂停任务。
故障恢复机制：
梯控需记录未完成的呼梯指令，系统重启后自动补发（如掉电保持寄存器）。
机器人端设置超时重连策略（如 3 次重试失败后报警并切换至备用电梯）。
权限管理：
梯控系统需区分 “机器人指令” 与 “人工操作”，避免人工呼梯干扰机器人任务（如夜间时段切换为人工优先模式）。
五、协作方职责与文档交付
电梯厂商 / 维保：
提供电梯主板通信协议、干接点接口定义，配合调整开门超时参数、电源接入，出具《电梯改造确认报告》。
梯控厂商（如多奥）：
提供通信协议文档、上位机程序定制（如防捣蛋逻辑），配合调试指令响应时间，交付《梯控联动测试报告》。
机器人 / AGV 厂商：
开发通信适配模块，定义指令格式与状态机逻辑，提供《机器人乘梯操作手册》。
通过多奥机器人AGV、AMR自动乘梯方案，可实现机器人与电梯的可靠联动，满足自动化物流场景中跨楼层运输的高效性与安全性要求。实际实施时需建立三方联合调试机制，针对现场电梯型号（如通力、三菱、迅达、蒂森、日立、富士达等）的差异灵活调整参数。
