本文成文于2025年5月中,这次算是之前聊缩缸问题的番外,聊聊我手里这张拿来做导热材料测试的板子,发一个我搓的0x12F版微码的BIOS,另外教大家解锁功耗墙,发挥完整的MODT的实力。

首先是我这主板的官方型号名:极星 POLESTAR 14Th I7-14700HX DDR5 2DIMM

官网链接:https://erying.cc/sys-pd/89.html

特点有4个:

A.使用14代HX正式版CPU

B.支持DDR5内存,

C.内存是双槽的

D.版型是MATX

理论上来说,只要是满足以上4个条件的尔英主板都可以用我的魔改BIOS的。

魔改的BIOS在下面的网盘里,在官网的090版本的BIOS基础上,把0x119版本微码替换为最新的0x12F版本微码,其余完全没变化



我用夸克网盘分享了「D5213HX090_12F.zip」,点击链接即可保存。打开「夸克APP」,无需下载在线播放视频,畅享原画5倍速,支持电视投屏。

链接:https://pan.quark.cn/s/de699c7e41e5

提取码:A73p



警告:更新 BIOS 是一种有风险的行为。 请小心。 在执行BIOS升级程序的过程中,请不要移除可移动设备或关闭或重启它,这将导致主板无法启动。

不建议在没有编程器的情况下贸然尝试。 请仔细阅读相关教程并自行承担风险。



另外就是如何解锁此主板的功耗墙

警告:解锁主板功耗墙就算是超频了,超频大概率会让你失去保修,在整活前请想好后果,能承受的情况下再进行操作。

吐槽下,尔英的这个BIOS界面是真的好简陋啊,完全的蓝天白云,感觉就是AMI的公版UI,而且逻辑一层套一层,我原来以为教主(铭瑄)的BIOS已经有些抽象了,但和尔英这个比起来,好看太多了。而TOPC的代工厂就是铭瑄商科,所以TOPC那堆板子的BIOS调试起来比尔英简单很多

升级BIOS后,BIOS内的设置会全部恢复初始值,我就延时下我从升级完BIOS后的各个调整动作。

1.   改语言

这个在BIOS的第一个选项页面里,我没拍,但你肯定不会错过。

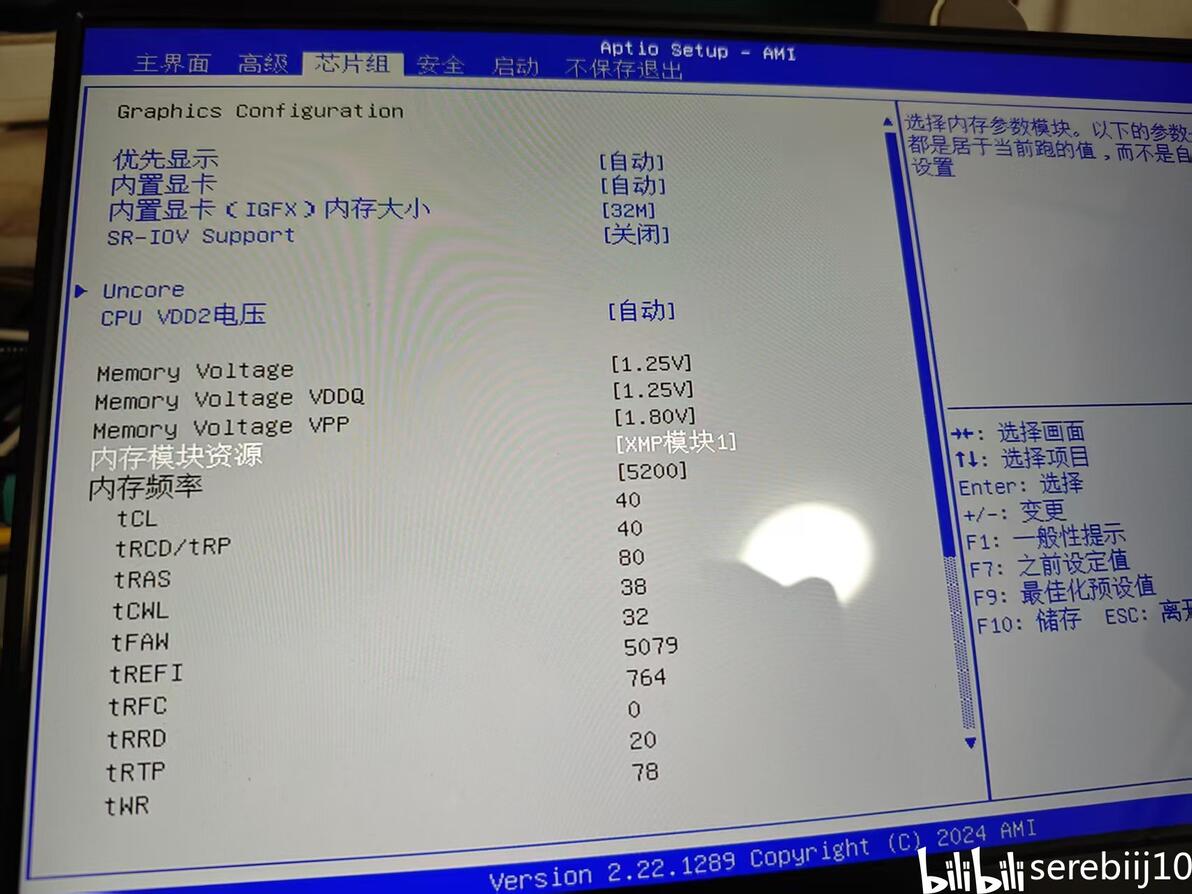

2.   载入XMP

芯片组->内存模块资源

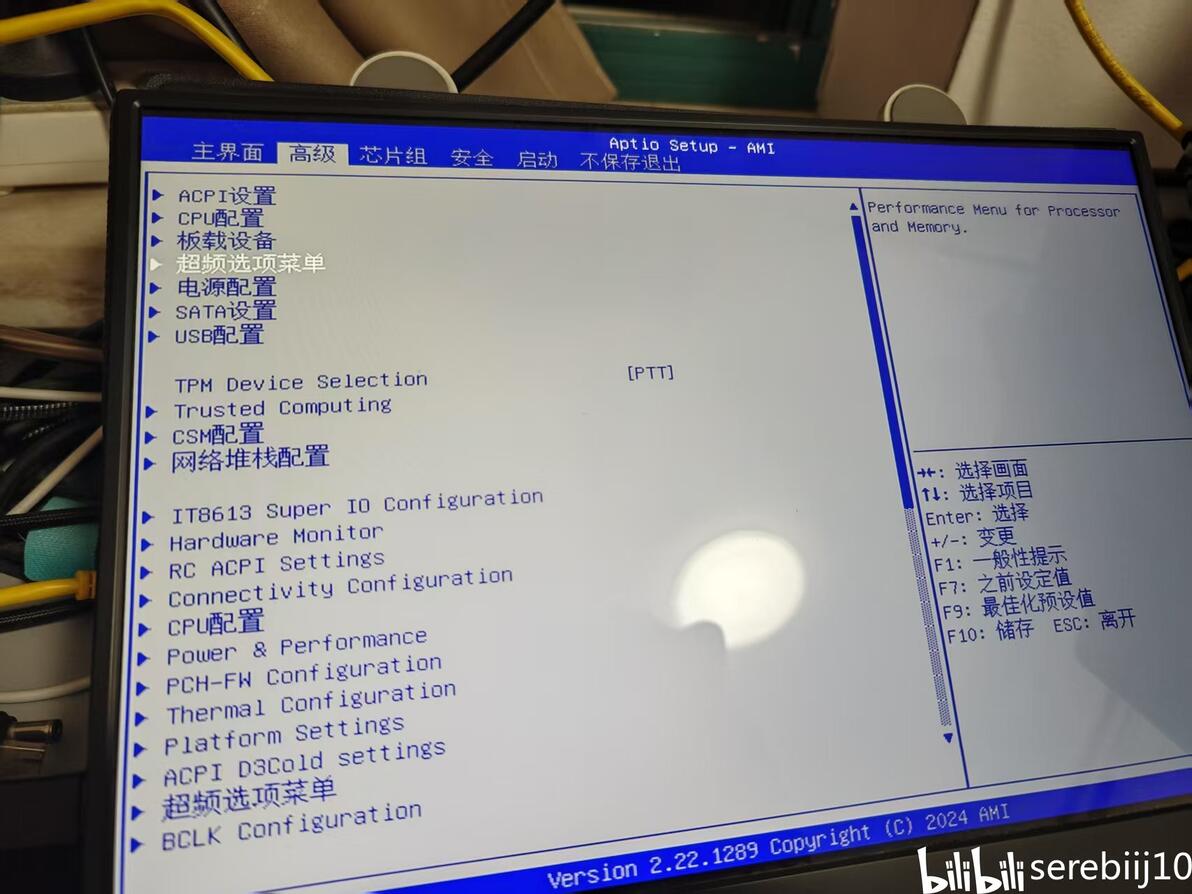

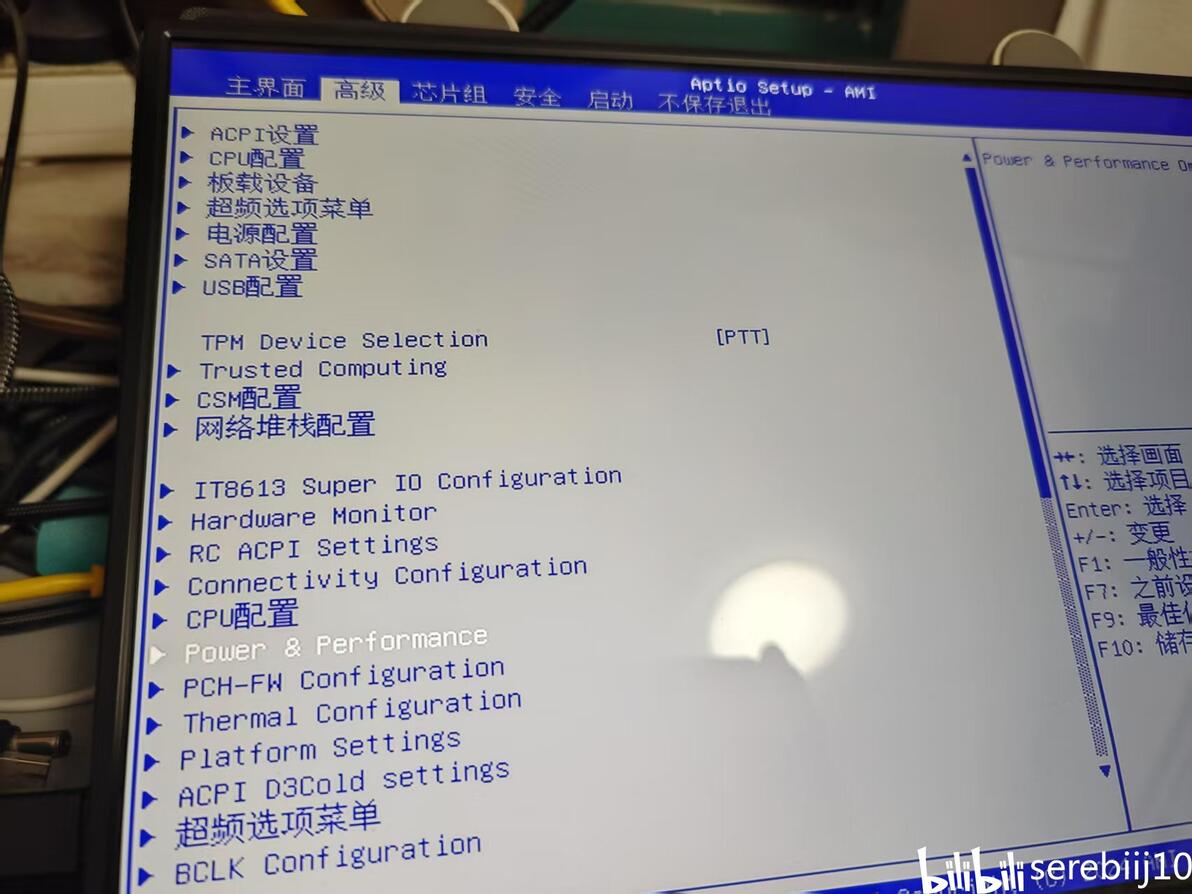

3.   按下Ctrl+F8,开启高级选项功能,我们先改功耗墙,所以选择Power&Performance

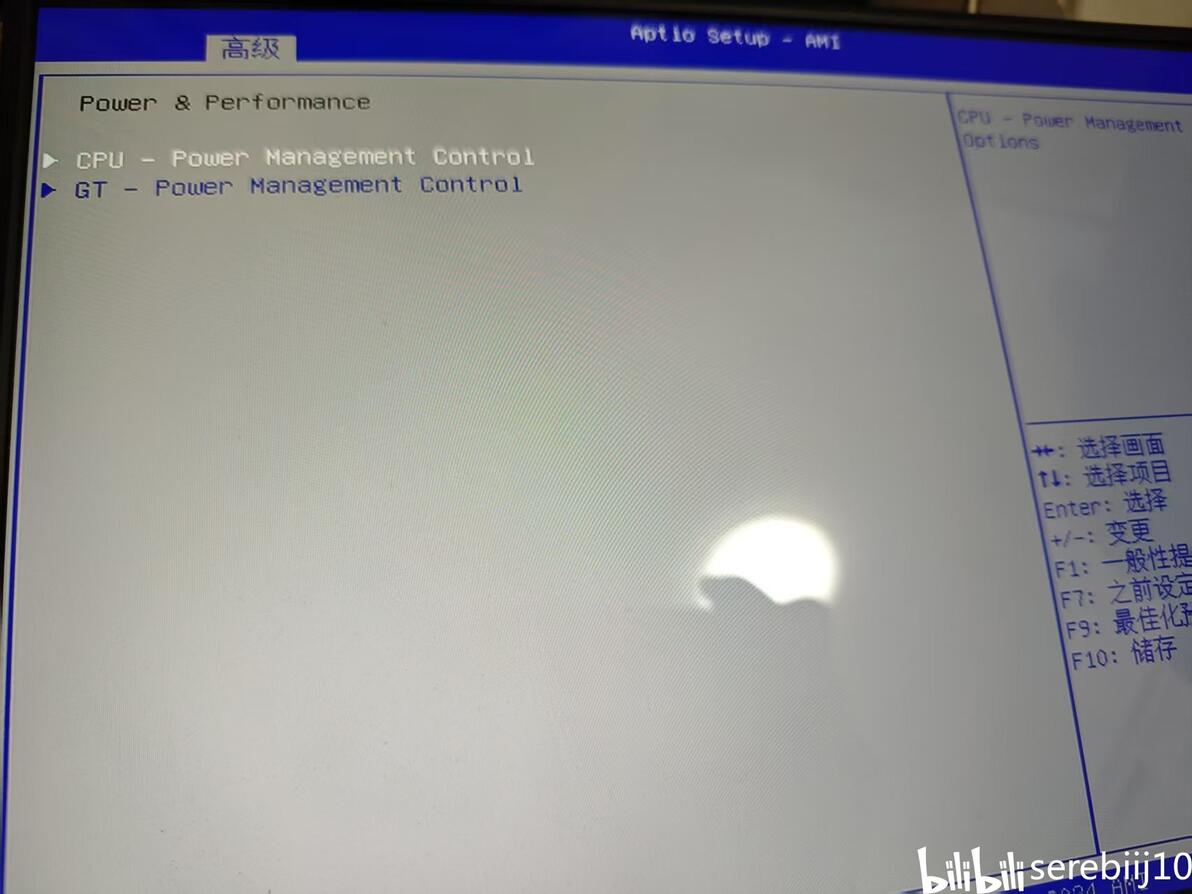

4.   选择修改CPU的功耗

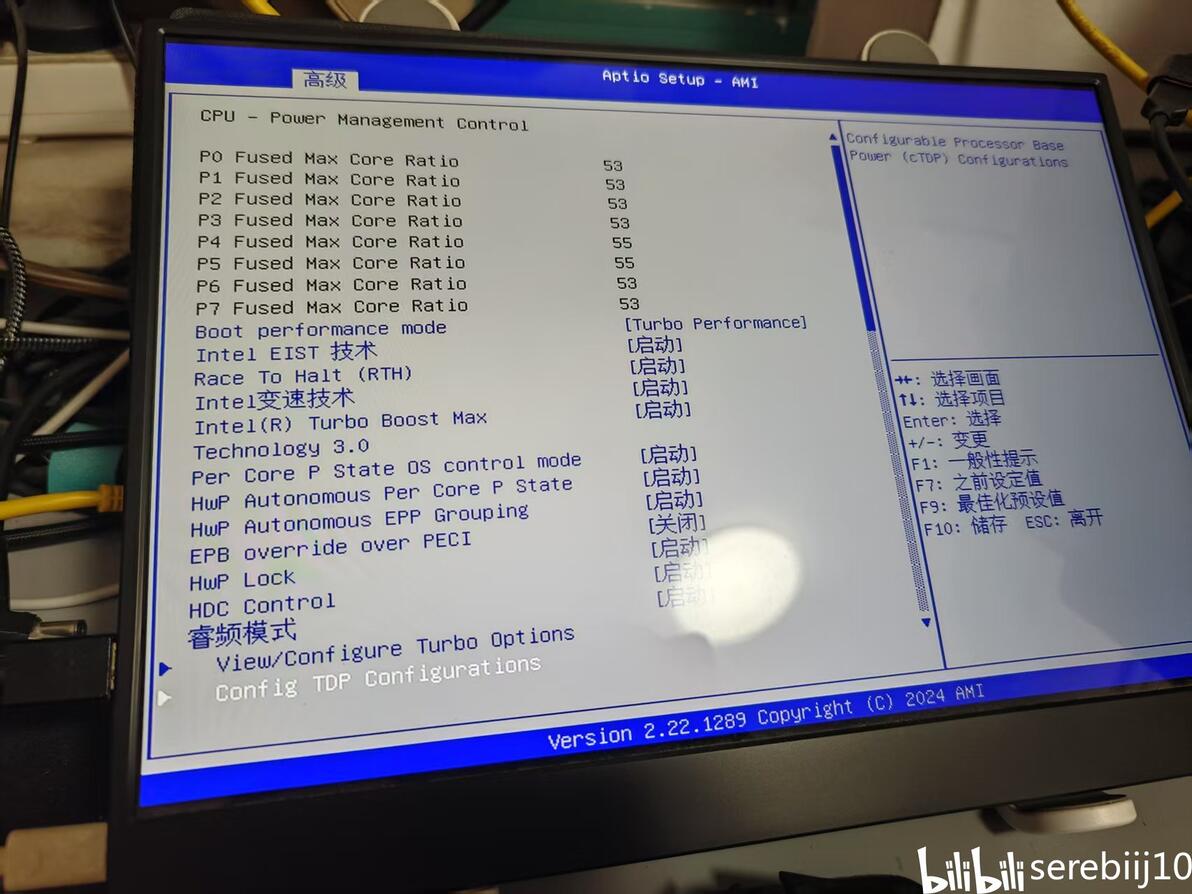

5.   选择改TDP选项

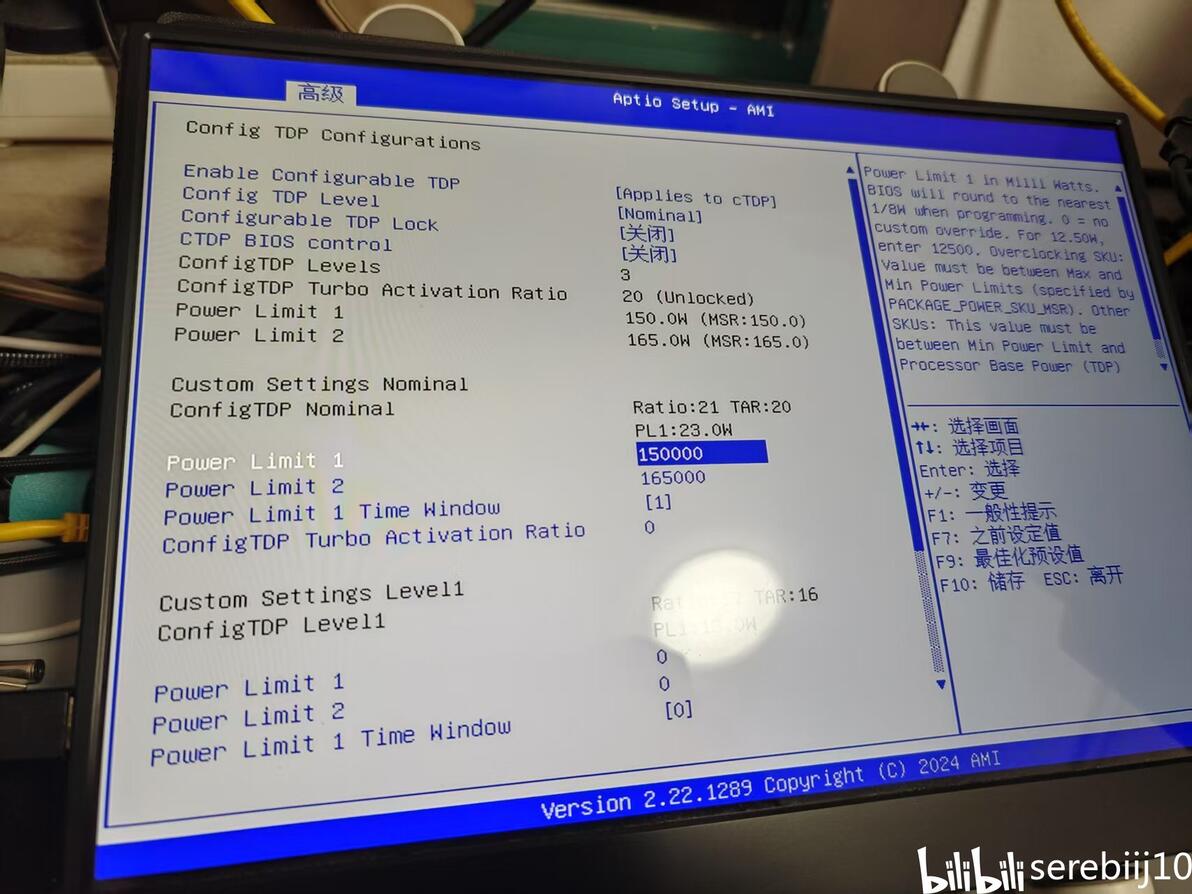

6.   修改PL1,PL2,我为了方便测试,都改成280W了,其他长期用的人,建议200W和220W就够了,这样压力最大的P95都能过。

7.   放开电流墙,当然此主板的电流墙有大约230A的上限,BIOS里面也是没法完全解锁的,只能尽量的放大些,选择超频选项

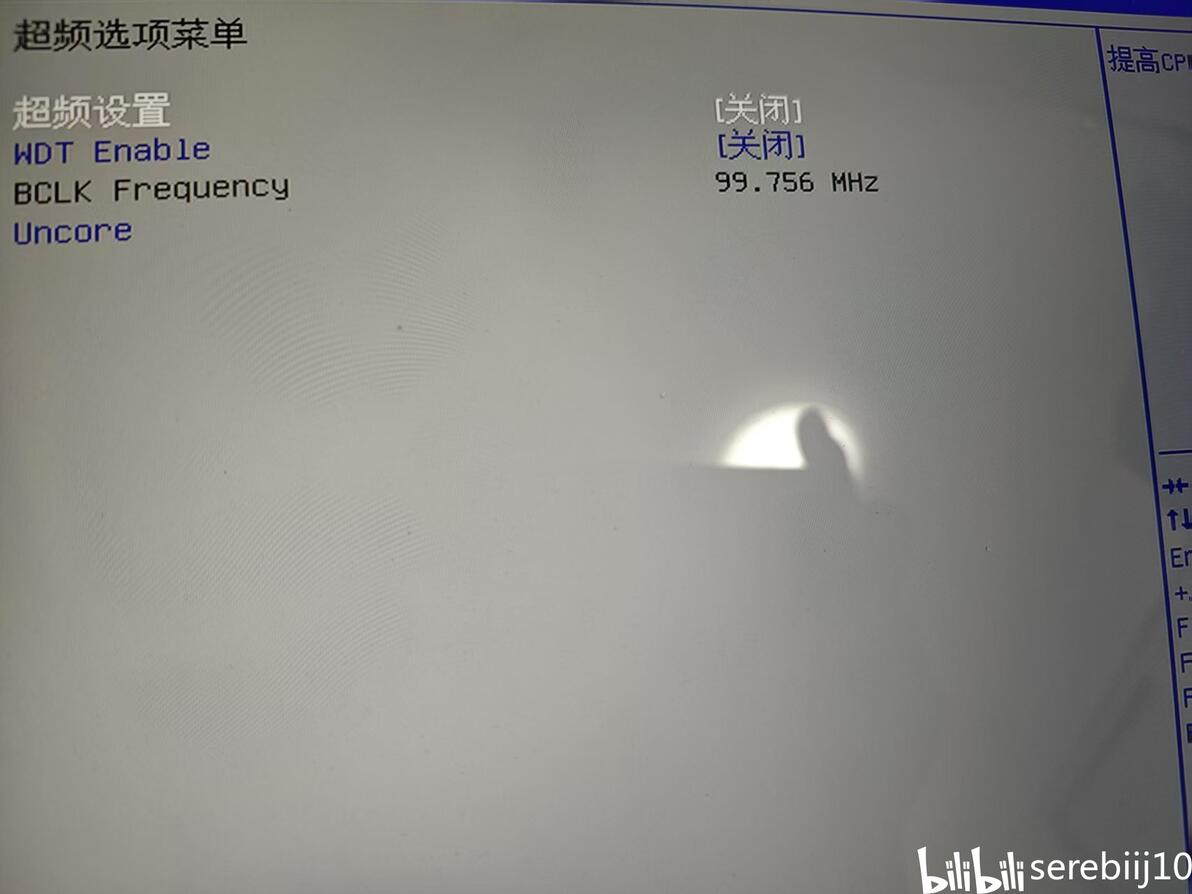

8.   打开超频的几个选项

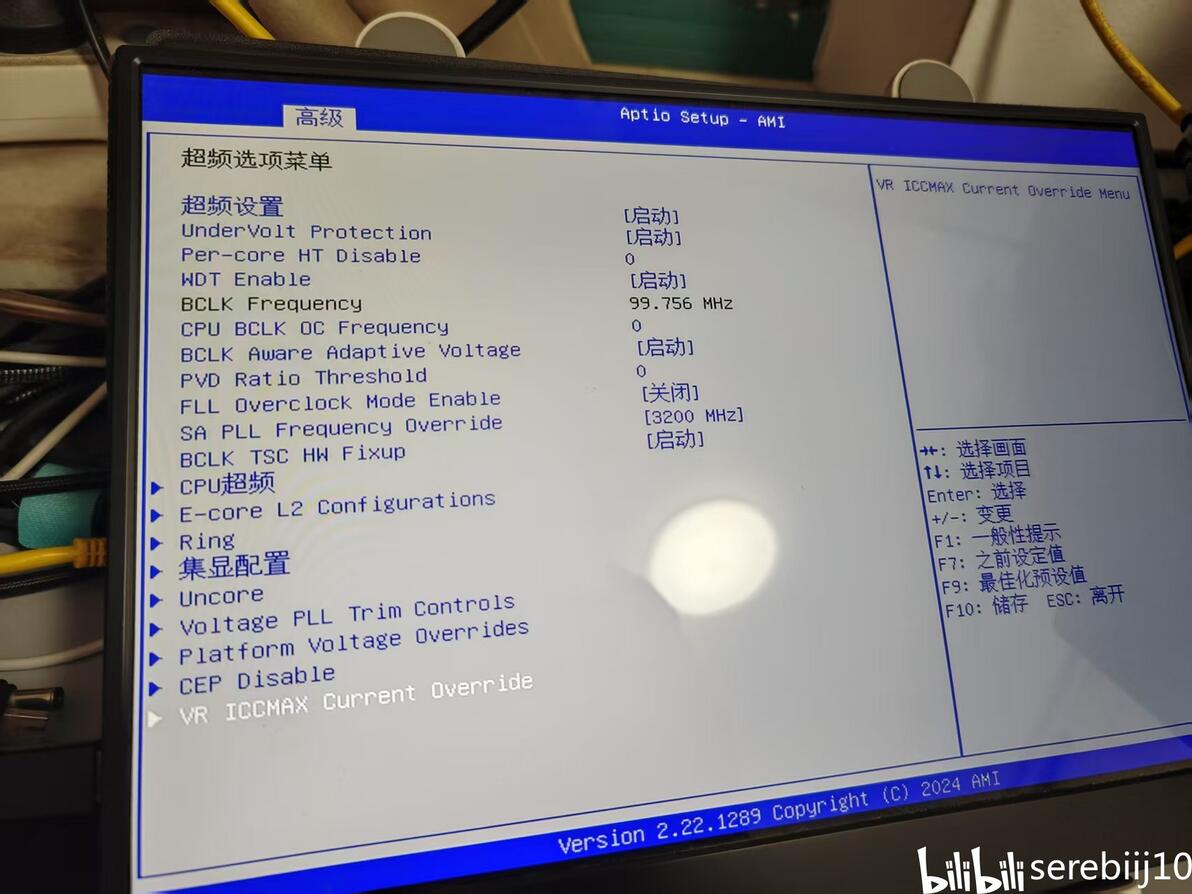

9.   选择VR ICCMAX选项

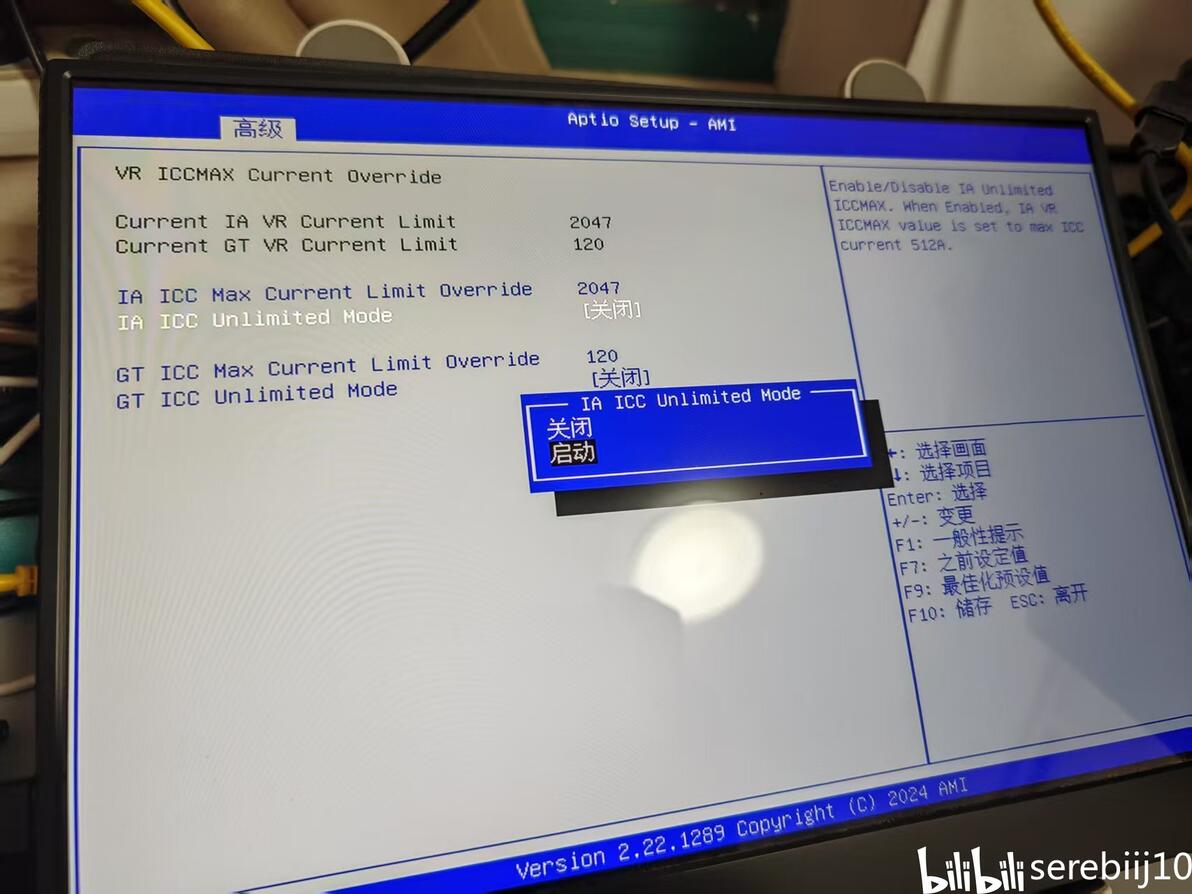

10. 启动unlimited mode

11. 重启,测试稳定性



最后照例主观吐槽下14代MODT主板的现状

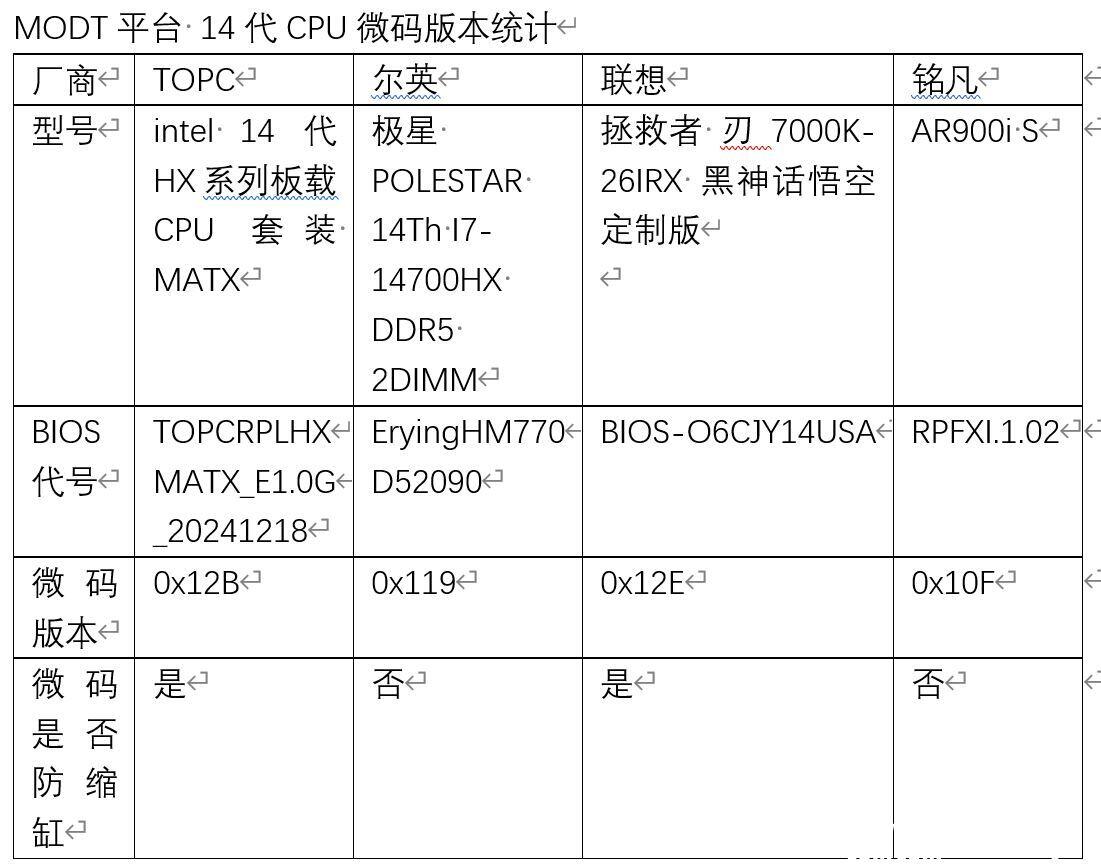

我之前统计防缩缸微码的时候,发现MODT本身就不算大众的产品,聚焦到14代HX处理器的话,其实只有4个玩家

甚至更严苛一点,只有两家,因为其余的两家其实在打酱油。

打酱油的两家,一家是铭凡,它家主攻把笔记本CPU做成ITX板,吃掉这块的市场,对于性能是没啥要求的,它家PL1=100,PL2=120w的性能释放,甚至比高端笔记本都拉胯,这个思路可以戏称为“温度低的ITX笔记本

另一家打酱油的是联想,顶着游戏主机的名头上MODT平台,非常的不严肃,而且最重要的,MODT平台的14900HX比14900K,采购成本至少低1000以上,但到产品售价,几乎没变。加之拯救者主机本身就比DIY贵了不少,这样还缩水就完全不能接受。这东西的受众仔细想来,和淘宝整机差不多,只不过联想的大刀可比电脑城装机商们更加过分一些

另外两家稍微严肃一点做MODT的,就是尔英和天邦(TOPC)。多补充一句,我们玩家对于MODT平台的诉求是以笔记本U的价格,获取桌面端CPU的性能(至少是intel default setting预设下的性能,最好还能再稍微超频一点)。在HX处理器出现前,由于移动端天生缓存较小,此种诉求无法完全满足,但HX出来后,满足这个需求完全没有技术上的难度。

我自己买的是尔英,原因是它有DDR5版本的,我手上正好有多余的DDR5内存。而TOPC的就只有DDR4版本,适合有多余DDR4内存的老哥们。

在经过一段的使用后,我有点后悔,它俩相比,TOPC优势其实很明显,再让我选的话,可能TOPC的更合适。

1.TOPC主板的供电用料更好

TOPC我之前也说过,它家的OEM是铭瑄商科,主板的样子就知道了,这货其实就是铭瑄B760M终结者D4版的换皮。主板的核心供电是祖传的8相50A DrMOS

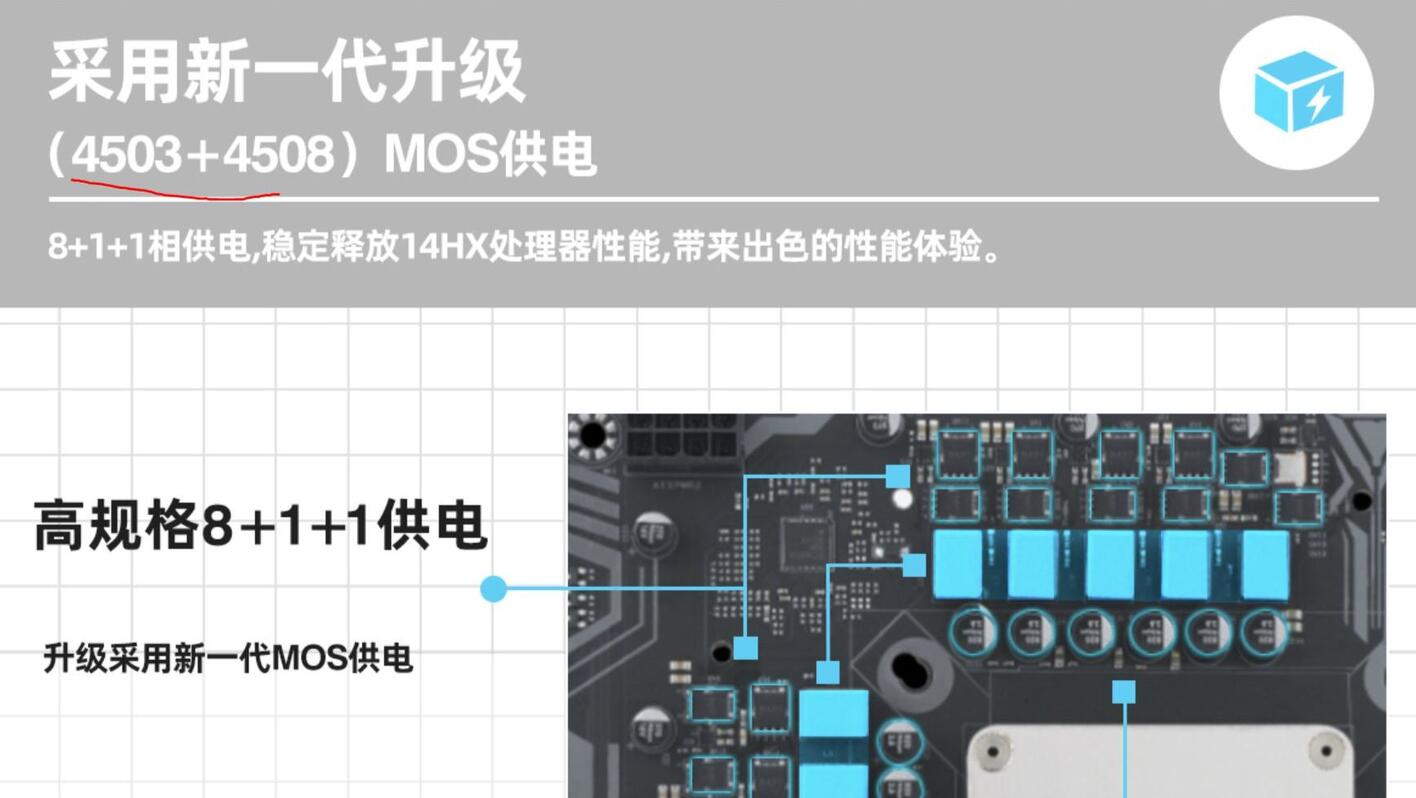

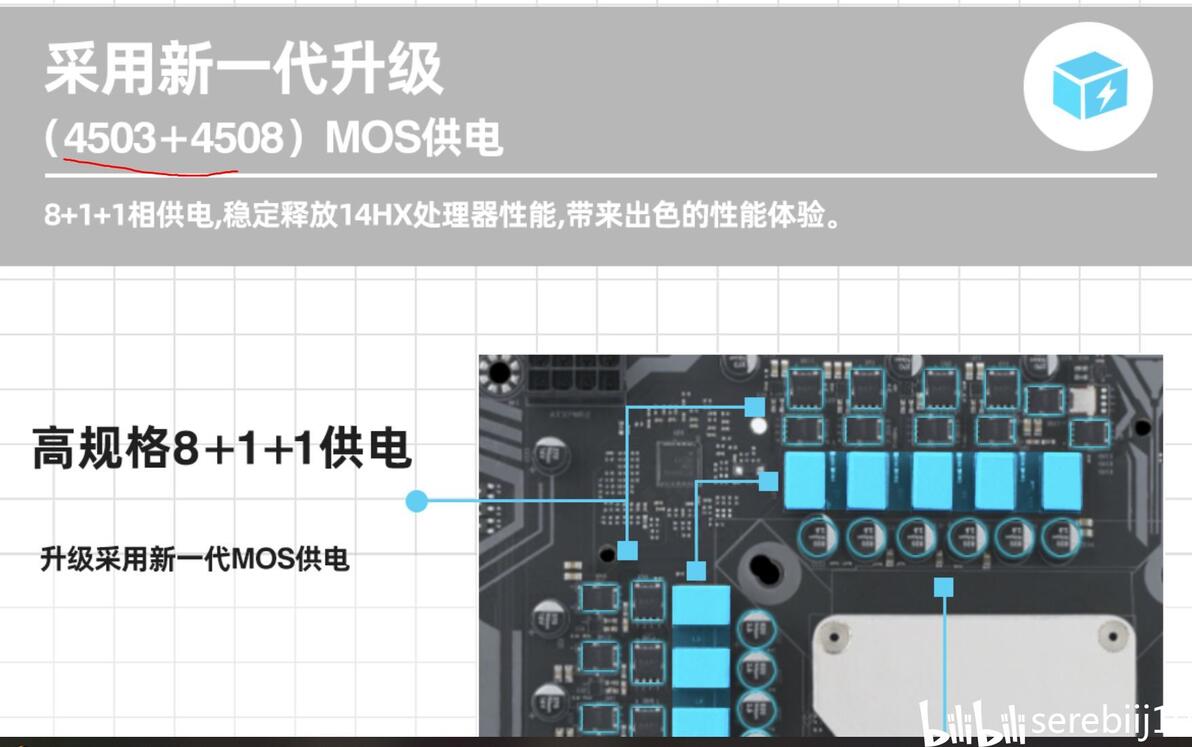

尔英的是经典4503+4508的对管,比起50A DrMOS,过电流能力其实差不多,但对管开关频率上不去,同功耗下发热更大,效率较低,散热器也更烫

2.TOPC的CPU接口是8+4PIN,CPU功耗高的时候,座子和线的发热较小。而尔英固定是8PIN,对于14700HX,14900HX这种能跑较高功耗的HX处理器来说不太友好。

3.TOPC主板的BIOS更简洁,有防缩缸的微码且开放了电流墙了

BIOS的简洁性,稍微看下前面改TDP功耗的步骤就知道了,太复杂了,而TOPC“背靠铭瑄好乘凉”,特别我这种用过教主板子的人来说,优势无限大

至于防缩缸微码的问题,我之前专栏有说过,对于笔记本平台来说,“缩了你也不太看得出来”,但对于跑更高功耗的MODT平台,缩缸的问题是实打实的看得到且受影响的,这个时候,官方BIOS直接有防缩缸版本的问题,明显让人更加安心

最后就是电流墙尔英的电流墙我也说了,选项其实不生效,只能比intel给HX处理器设置的245A(核心230A左右)的小,更大就不生效了。而TOPC的新BIOS内(媒体那边肯定有400A电流墙的BIOS了,但官网那个电流墙生效的版本不知道是不是的)是可以拉到更高电流墙的,这样对于超频的限制更小,比较利好超频玩家。

总之,BIOS方面,TOPC优势特别大。

4.TOPC主板的同规格主板的价格略有优势,我是比较同样14700HX主板价格的时候偶尔发现的,不知道其他SKU是否也是如此。
