5月16号笔记

今日所学：HC05蓝牙模块使用和蓝牙链接电脑。

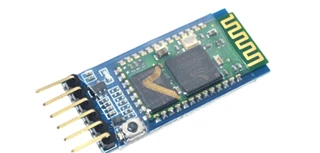

HC05模块为常用的蓝牙模块，用于进行无线通讯。

我采用的是淘宝上买的。

HC05接口介绍：

VCC          ——电源线

GND          ——接地线

RX             ——串口数据接收线

TX             ——串口数据发送线

EN            ——AT模式接入线

State        ——蓝牙链接线，蓝牙链接时显示高电平，未连接时为低电平

AT指令：

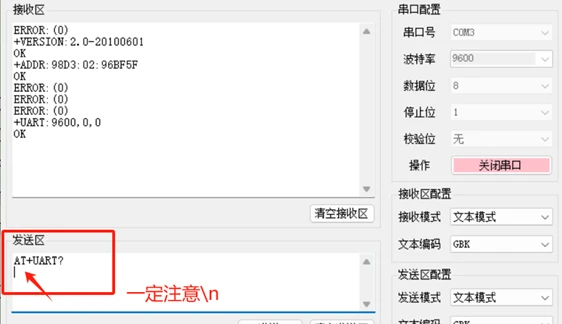

*注意：AT指令一定需要以\n做结尾，不然认不出来的

常见AT指令如下：

AT                     测试指令，用于确认模块是否响应AT指令，返回"OK"表示模块正常工作。 AT+NAME?     查询当前蓝牙模块的名称。 AT+NAME=      设置蓝牙模块的名称，其中name为自定义名称。 AT+PIN?          查询当前蓝牙模块的配对密码（部分模块可能不支持查询，直接设置）。 AT+PIN=            设置蓝牙模块的配对密码，其中xxxx为4位数字密码。 AT+BAUD?      查询当前串口通信的波特率（部分模块可能不支持查询，直接设置）。 AT+BAUD=       设置串口通信的波特率，其中baud为波特率值（如9600、19200、38400等）。 AT+ADDR?      查询蓝牙模块的MAC地址。 AT+UART?         查询串口参数（波特率、停止位、数据位等，具体格式可能因模块而异）。 AT+UART=        设置串口参数（具体格式可能因模块而异，通常包括波特率、停止位、数据位等）。 AT+ROLE=        设置蓝牙模块的角色，其中role为0（从设备）或1（主设备）。 AT+CMODE=   设置连接模式，其中为0（指定蓝牙地址连接）或1（任意地址连接）。 AT+PSWD?      查询当前配对密码（与类似，具体指令可能因模块而异）。 AT+PSWD=       设置配对密码（与类似，具体指令可能因模块而异）。 AT+RESET        复位蓝牙模块，使其重新启动。 AT+VERSION? 查询蓝牙模块的固件版本。

链接电脑的过程：

在链接电脑前，需要先把EN线悬空或者置低电平。

首先先在蓝牙当中导入com口，进入蓝牙设置页面。

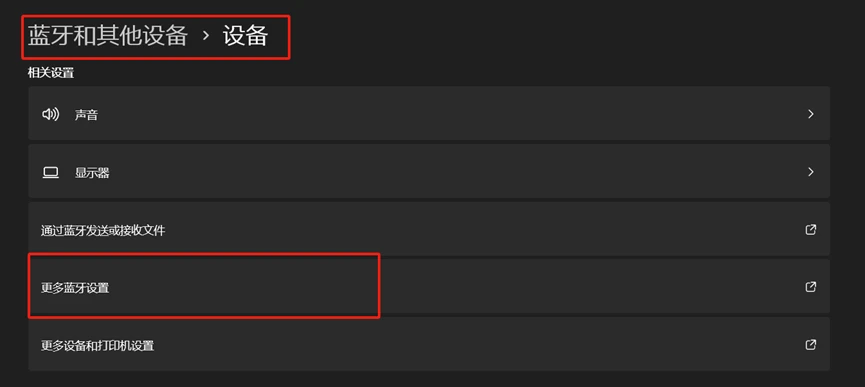

进入蓝牙和其他设备->设备，点击更多蓝牙设置。

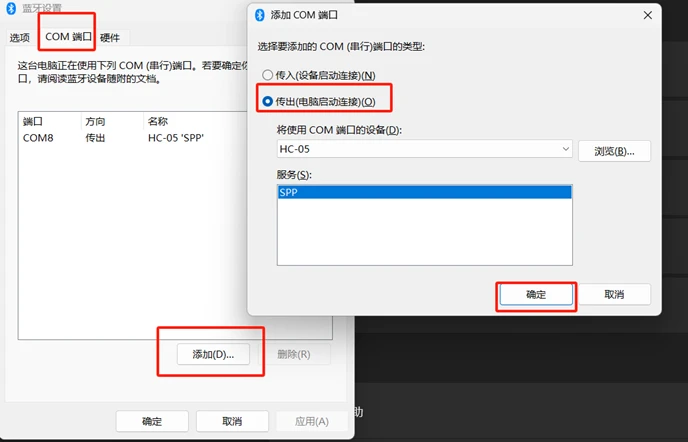

进入蓝牙设置当中，点击COM端口，点击添加，点击传出，使用SPP之后点击确定。

*注意：在这一步配置之前，需要先在串口助手中链接该串口后再用，否则会出现“参数错误”的问题。

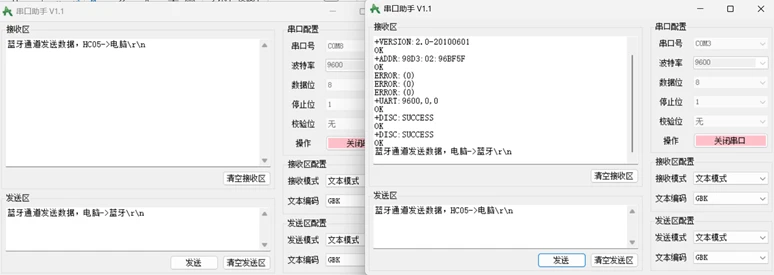

链接完成之后，就可以实现链接效果了。
