在机械设计与装配体展示中，爆炸视图（Exploded View）是直观展示产品内部结构、零件装配关系的重要工具。SolidWorks作为全球领先的三维CAD软件，其爆炸视图功能凭借直观的操作界面和强大的编辑能力，成为工程师、设计师和技术文档制作者的核心工具之一。

一、什么是爆炸视图？

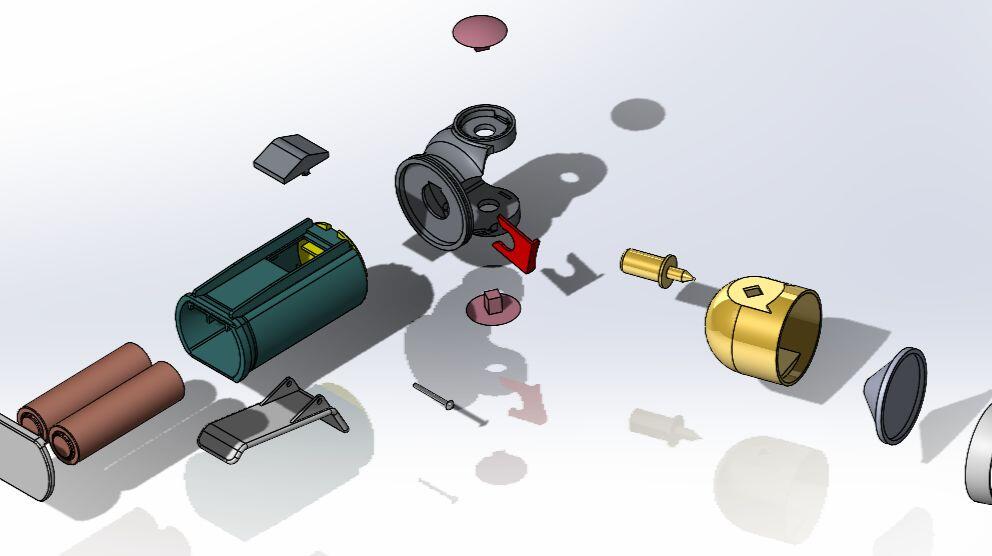

爆炸视图是一种通过将装配体中的零部件沿特定方向分离，以可视化方式呈现所有组件及其相对位置的展示形式。其核心价值体现在：

• 装配关系可视化：清晰展示零件之间的配合方式

• 制造与维修指导：辅助生产人员理解装配顺序

• 技术文档制作：用于工程图纸、说明书或演示动画

二、创建爆炸视图的完整流程

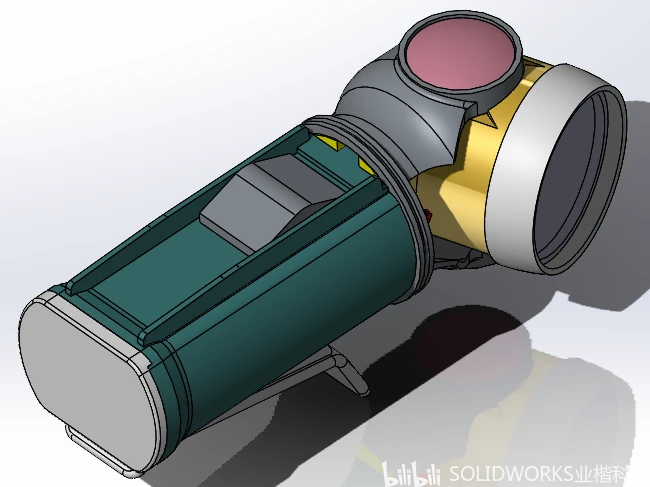

步骤1：准备装配体文件

1. 打开需要创建爆炸视图的装配体（.sldasm）

2. 确保所有零部件已完全约束（建议使用合理配合关系）

步骤2：进入爆炸视图模式

• 通过命令管理器：插入 > 爆炸视图

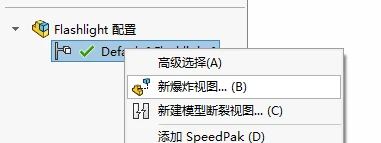

• 或右键单击配置管理器中的配置选择新爆炸视图

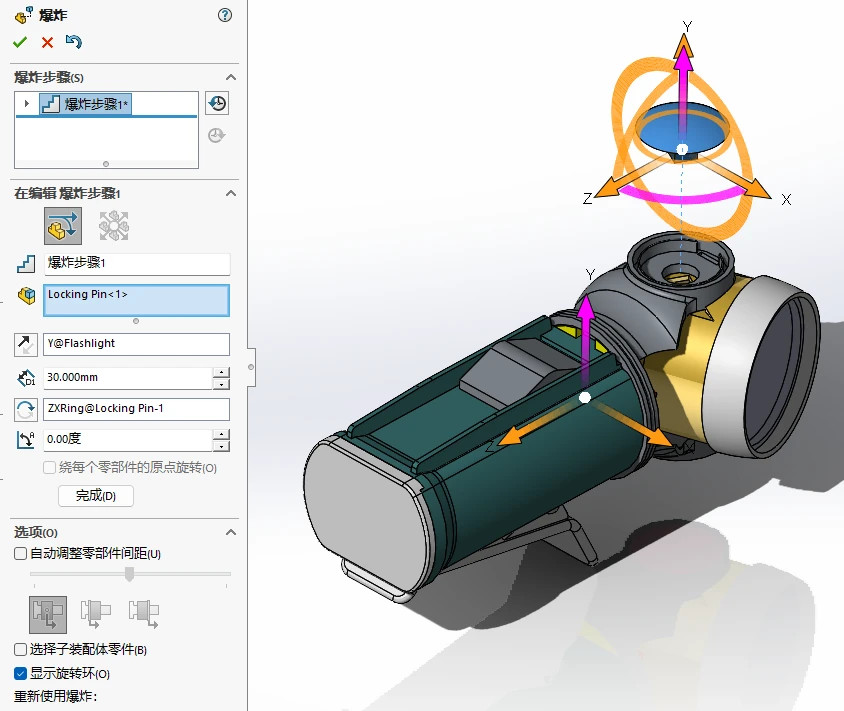

步骤3：设置爆炸步骤

1. 选择零部件：单击需移动的零件/子装配体

2. 定义爆炸方向：

   • 使用三重轴手动拖动

   • 输入精确的平移数值（XYZ方向）

3.调整爆炸顺序：

• 通过拖放步骤调整爆炸时序

• 支持多选零件进行同步爆炸

步骤4：保存与调用

• 爆炸视图自动保存为配置属性

• 在工程图视图中选择爆炸视图配置即可调用

三、高级技巧与优化策略

1. 智能爆炸工具

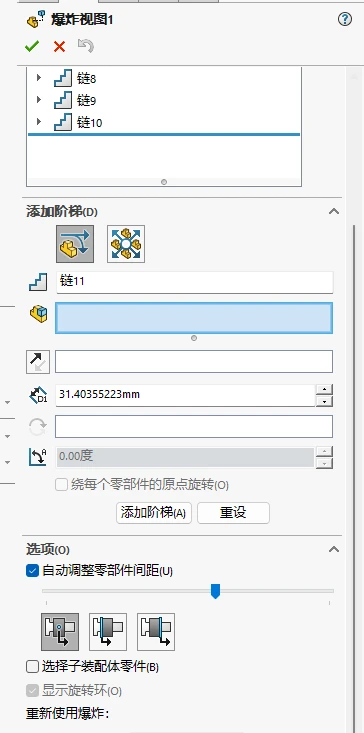

• 自动间距：通过均匀分布选项批量设置等距分离

• 径向爆炸：适用于圆周阵列零件（需指定旋转轴）

• 子装配体控制：选择子装配体进行嵌套爆炸

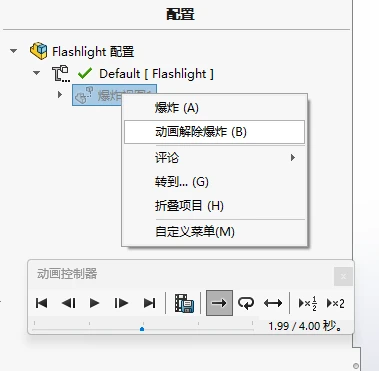

2. 动态演示制作

1. 创建多个爆炸/解除爆炸步骤

2. 使用MotionManager生成动画：

   • 设置时间轴上的关键帧

   • 导出为AVI或MP4格式

3. 工程图集成

• 在工程图中插入爆炸视图后：

  • 添加零件序号（自动球标）

  • 关联BOM表实现自动编号

四、典型应用场景

1. 产品展示：用于展会、投标方案中的三维爆炸渲染图

2. 维修手册：指导现场技术人员快速定位零件

3. 生产培训：通过动画演示装配工艺顺序

4. 质量控制：检查潜在干涉或遗漏的零件

掌握SolidWorks爆炸视图技术不仅能提升设计沟通效率，更能通过动态演示增强技术文档的专业性。建议结合配置属性、设计表等高级功能，建立标准化的爆炸视图模板，以适应不同场景的复用需求。随着SolidWorks版本的更新，爆炸视图的创建将更加智能高效。
