在铁路运输系统中，火车变轨是保障列车高效、安全运行的关键环节。随着科技的不断进步，数字孪生技术为火车变轨过程的模拟与演示带来了全新的视角和方法。通过创建与真实物理系统相对应的虚拟模型，数字孪生能够实时反映物理实体的状态、行为和性能，为深入理解火车变轨提供了有力工具。而图扑 HT 技术在实现火车变轨细节演示动画方面发挥了重要作用，下面将详细介绍火车变轨原理以及数字孪生在其中的应用，重点阐述图扑 HT 技术的优势与实现方式。
火车变轨的基本原理

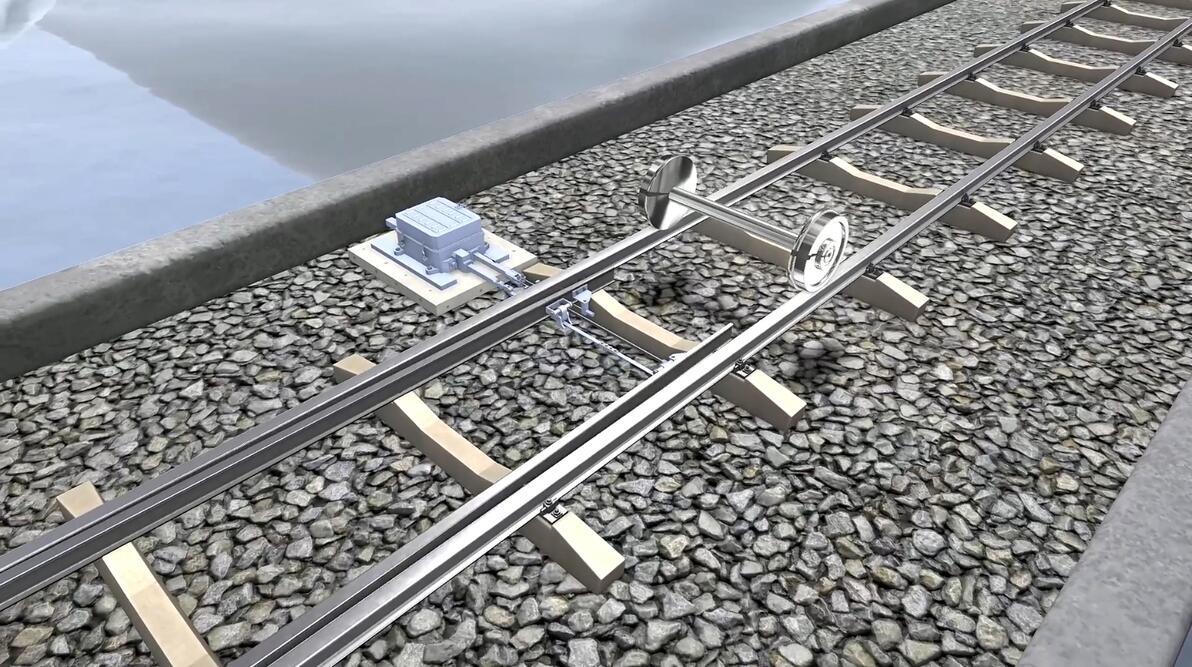

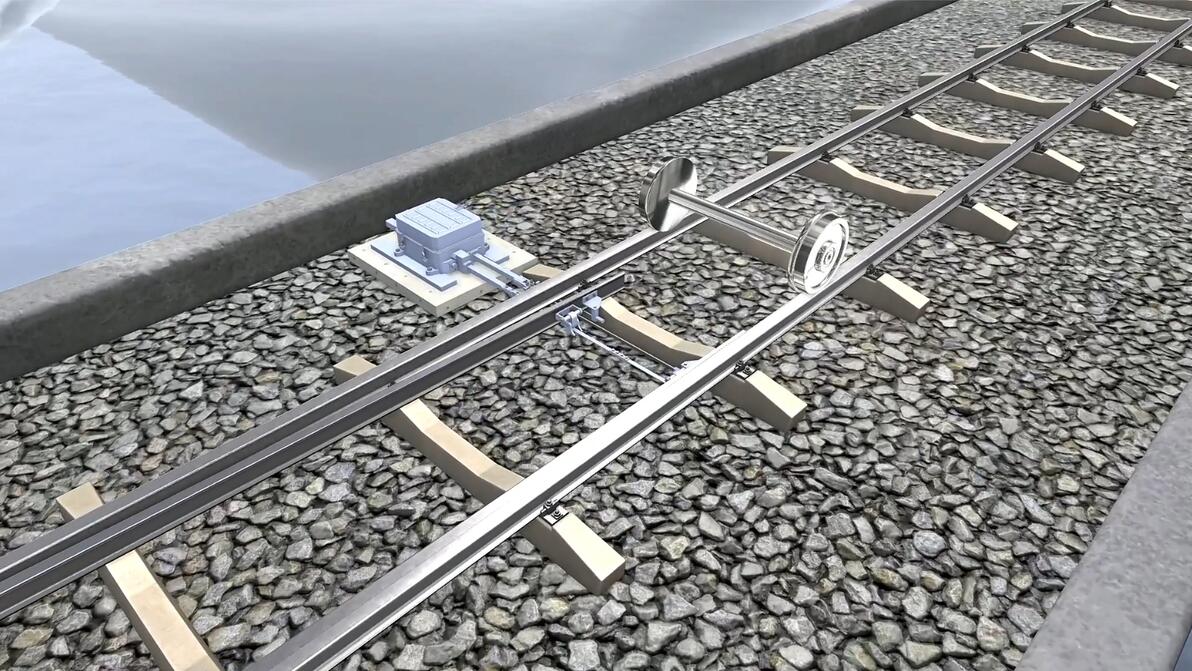

火车变轨主要通过道岔系统来实现。道岔是一种使机车车辆从一股道转入另一股道的线路连接设备，常见的有道岔类型包括单开道岔、三开道岔、交叉道岔、交分道岔和渡线道岔等。以单开道岔为例，当火车需要变轨时，转辙器发挥关键作用。转辙器由两根基本轨道和两根尖轨组成，通过操纵转辙机械，可使尖轨移动。例如，当火车要往右拐，操纵转辙机械后，左侧尖轨紧贴原来的左侧轨道，右侧尖轨则脱离之前的轨道，从而引导火车进入新的轨道。
由于轨道的交叉，在连接点处轮缘可能会被顶到轨道上，导致火车脱轨甚至侧翻。为解决这一问题，设计师们切断了交叉在一起的钢轨，给车轮提供了一个空隙，使车轮无论是直行还是拐弯，都不至于碰撞到其他轨道。但一个小小的缺口仍存在安全隐患，因此增加了 “翼轨”，即对截断的轨道部分进行延长，让车轮能够稳定流畅地通过。对于一些转弯半径较大的轨道，为避免车轮拐到错误的翼轨上导致脱轨，又在最外侧的两条轨道里面增加了 “护轨”，强制引导车轮到正确的轨道上。此外，为实现列车的高速运行，还研制出了活动心轨道岔，其辙叉心轨可移动，列车想要压在哪根轨道上，它就往哪侧的翼轨上贴，消除了普通道岔的 “有害空间”。
数字孪生技术在火车变轨中的应用
数字孪生是指对象或系统的虚拟表示，旨在准确反映物理对象。在火车变轨场景中，数字孪生技术通过创建火车、轨道、道岔等物理实体的虚拟模型，并实时采集和分析来自传感器的数据，来模拟火车变轨的全过程。通过数字孪生模型，可以在虚拟环境中对不同的变轨方案进行测试和优化，提前发现潜在的问题，提高变轨系统的可靠性和安全性。例如，在新的铁路线路设计或既有线路改造中，利用数字孪生技术可以模拟不同道岔布局和列车运行模式下的变轨效果，为工程决策提供依据。
图扑 HT 涵盖了二维可视化引擎、2D/3D 协同设计工具、组态、低代码开发等多种可视化工具，为火车变轨细节演示动画提供了强大的技术支持。
高精度三维建模：图扑 HT 利用其三维建模能力，能够精确构建火车、轨道、道岔等的三维模型。通过细致的纹理映射和光影效果处理，使虚拟模型高度还原真实场景，让观众能够清晰地看到火车变轨过程中各个部件的形态和位置变化。例如，对道岔的尖轨、基本轨、翼轨、护轨等部件进行精确建模，以及对火车车轮与轨道的接触部分进行精细描绘，为后续的动画演示奠定基础。
实时数据驱动的动态模拟：结合数字孪生的理念，图扑 HT 可以接入来自实际铁路系统中的传感器数据，如道岔的位置状态数据、火车的速度和位置数据等。根据这些实时数据，驱动三维模型进行动态模拟，实现火车变轨过程的实时演示。
交互性与可视化展示：图扑 HT 技术支持丰富的交互功能，用户可以通过鼠标、键盘或其他交互设备，对演示动画进行操作。例如，用户可以自由选择观察视角，从不同角度查看火车变轨的细节；可以暂停、快进、回放动画，深入研究某个特定阶段的变轨过程。同时，通过 2D 组态面板，还可以直观展示火车变轨过程中的关键指标，如速度、加速度、道岔转换时间等，为观众提供更全面的信息。
多系统集成与协同演示：在实际的铁路运输中，火车变轨涉及到多个系统的协同工作，如信号系统、控制系统等。图扑 HT 能够与这些不同的系统进行集成，实现多系统的协同演示。通过将信号系统发出的变轨指令与道岔动作、火车行驶状态等进行关联展示，让观众清晰地了解整个变轨流程中各个系统之间的交互关系，有助于深入理解火车变轨的工作机制。
通过图扑 HT 技术实现的火车变轨细节演示动画，无论是对于铁路专业人员的培训与教学，还是对于普通观众了解铁路运行知识，都具有极高的价值。它以直观、生动的方式展示了火车变轨这一复杂过程背后的原理与机制，为铁路领域的技术传播与应用提供了创新的手段。
