BOOST升压电路工作原理与降低EMI与EMC设计

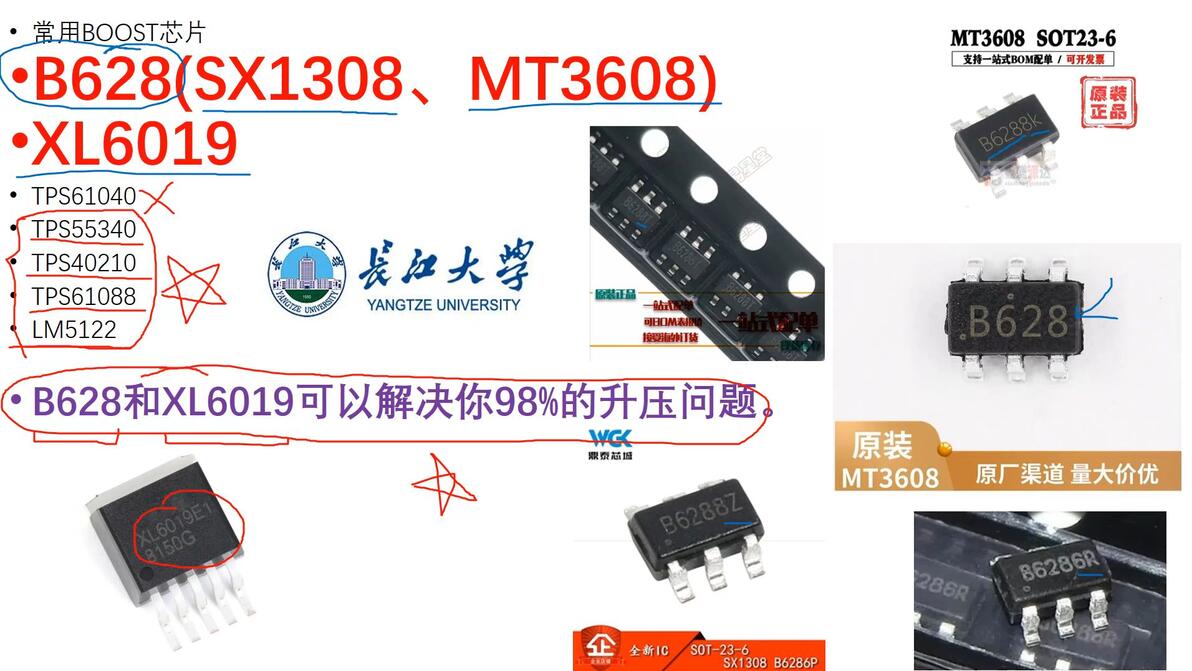

常用的BOOST芯片

B628和XL6019足以解决98%的升压问题

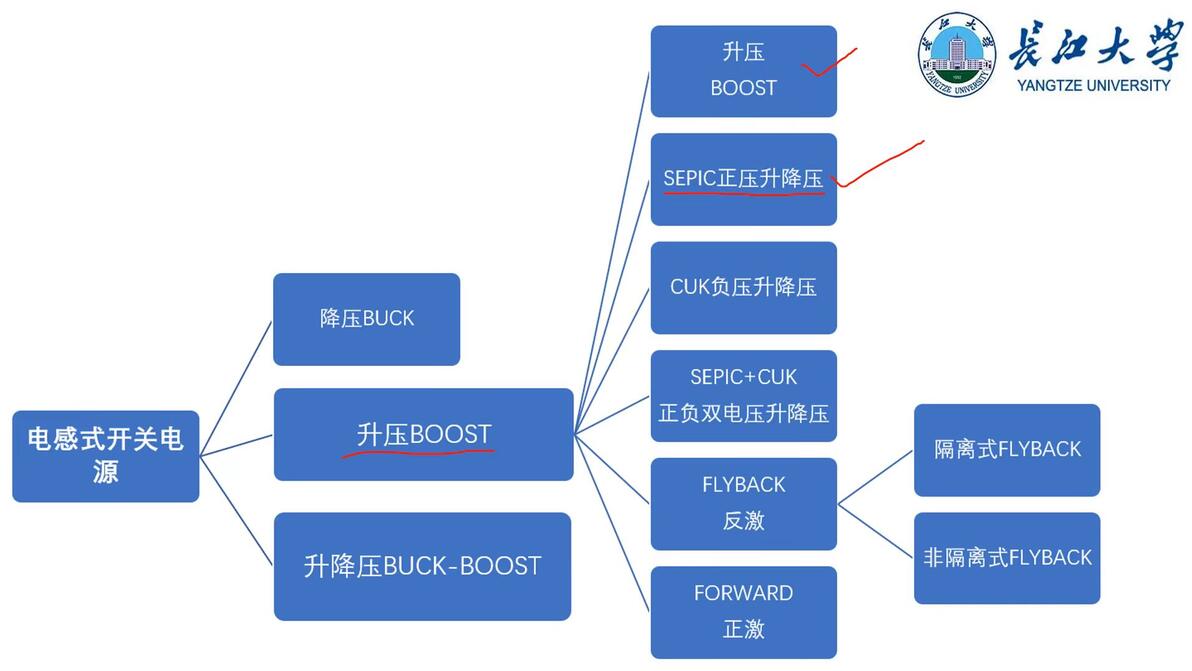

BOOST电路作用

SEPIC电路中可以用耦合电感和非耦合电感，如果你用了两个22uH的独立电感，只要用一个10uH的耦合电感就可以啦。（之前有视频讲过SEPIC电感，上面的内容是纠正）

反激电路的输出不能空载，可以接一个10K欧的电阻到地。

电感的楞次定律

26:28

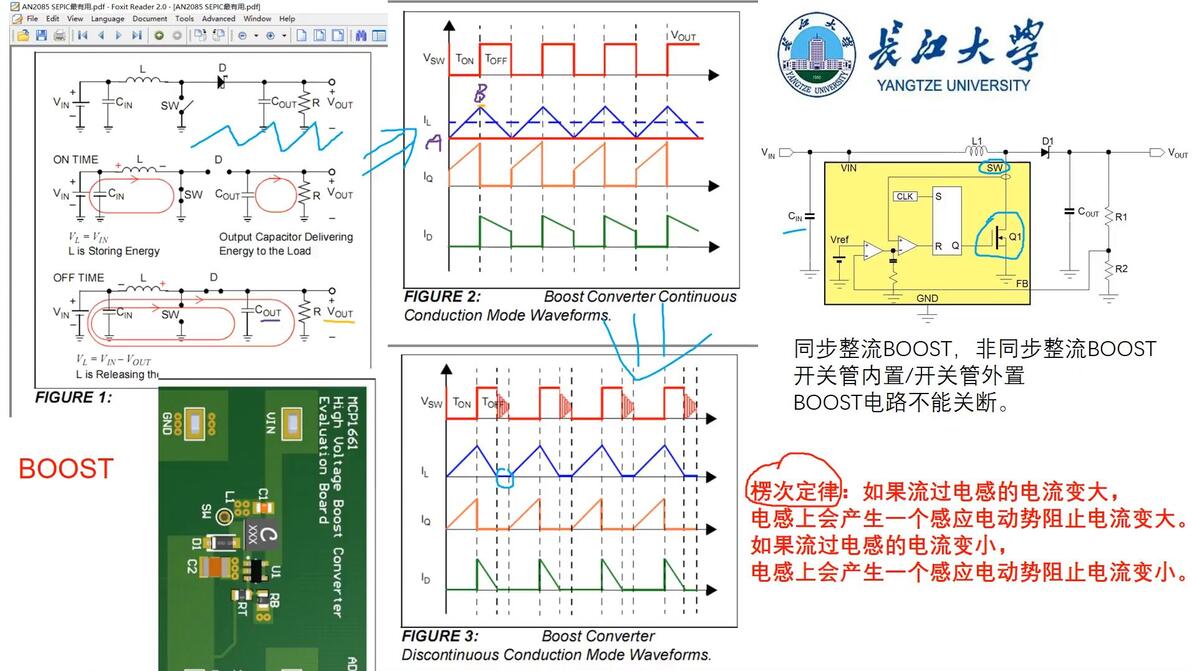

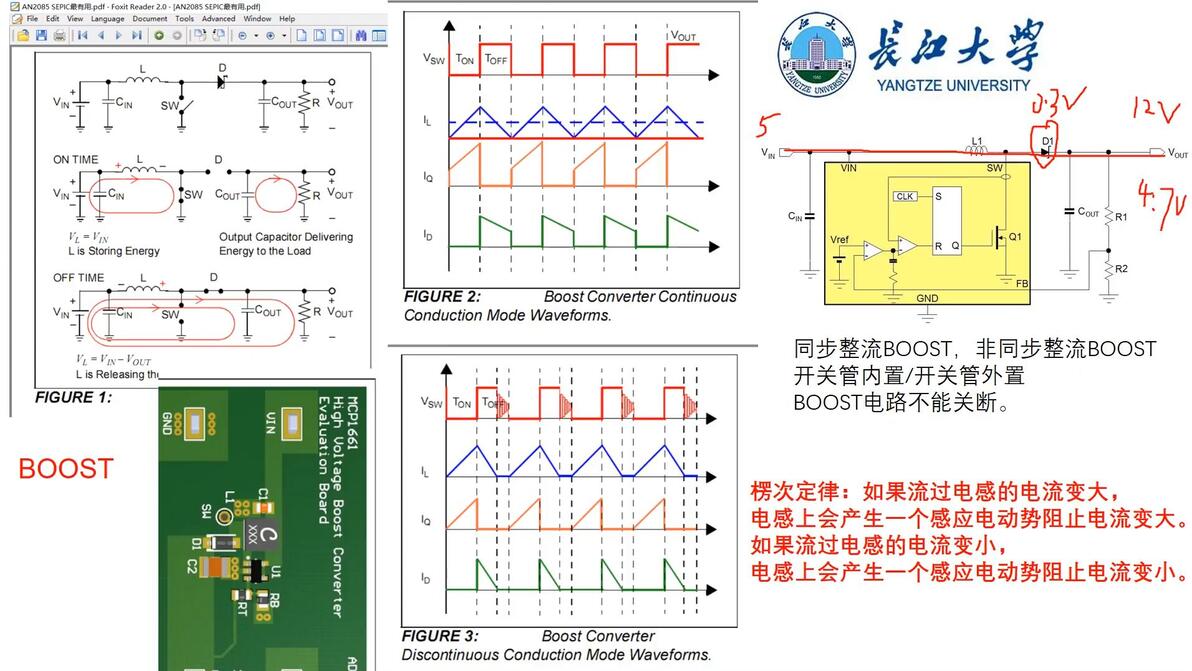

Ci,Co,R1,R2，L1组成一个 BOOST电路（右上角）

BOOST电路VO永远有电压，不能防短路

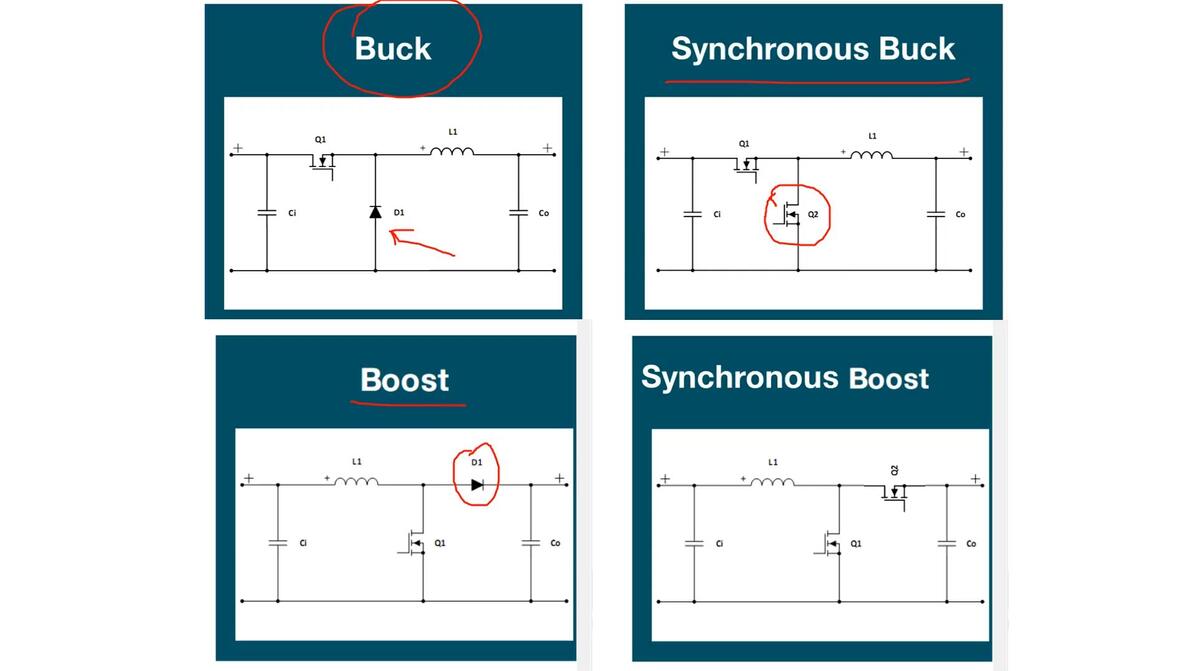

电路类型

右上角是同步整流BUCK电路（Q2是NMOS）

右下角是同步整流BOOST电路

Q1可以内置或外置，小功率内置就行，大功率外置

41:01 减少di/dt怎么做，

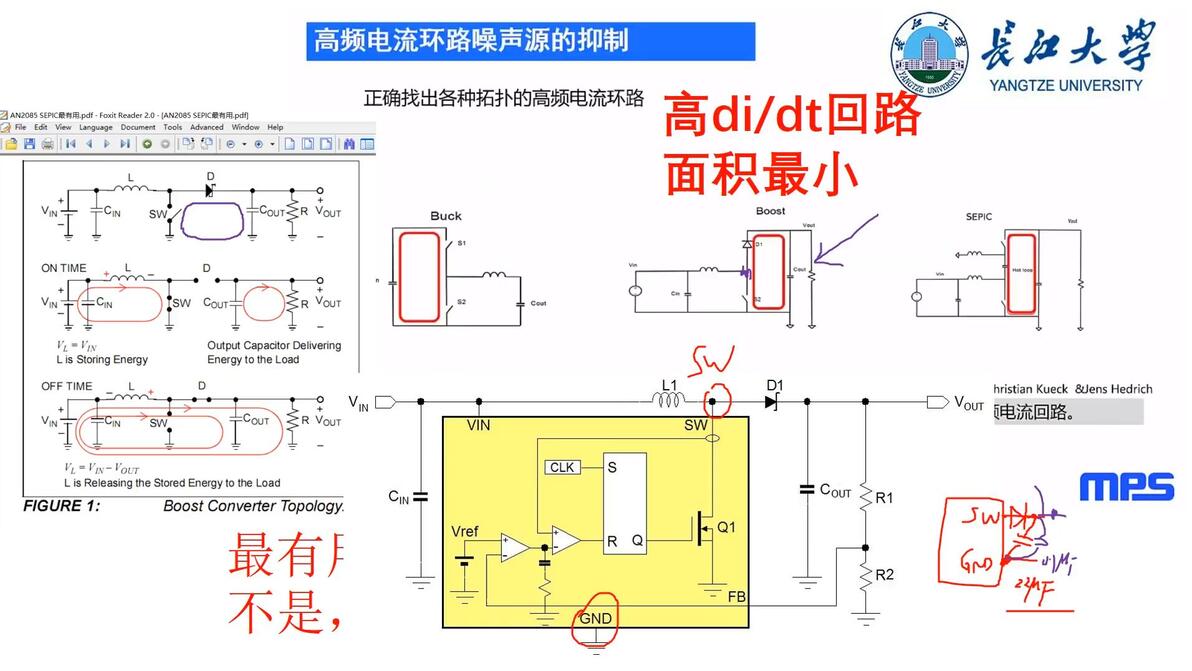

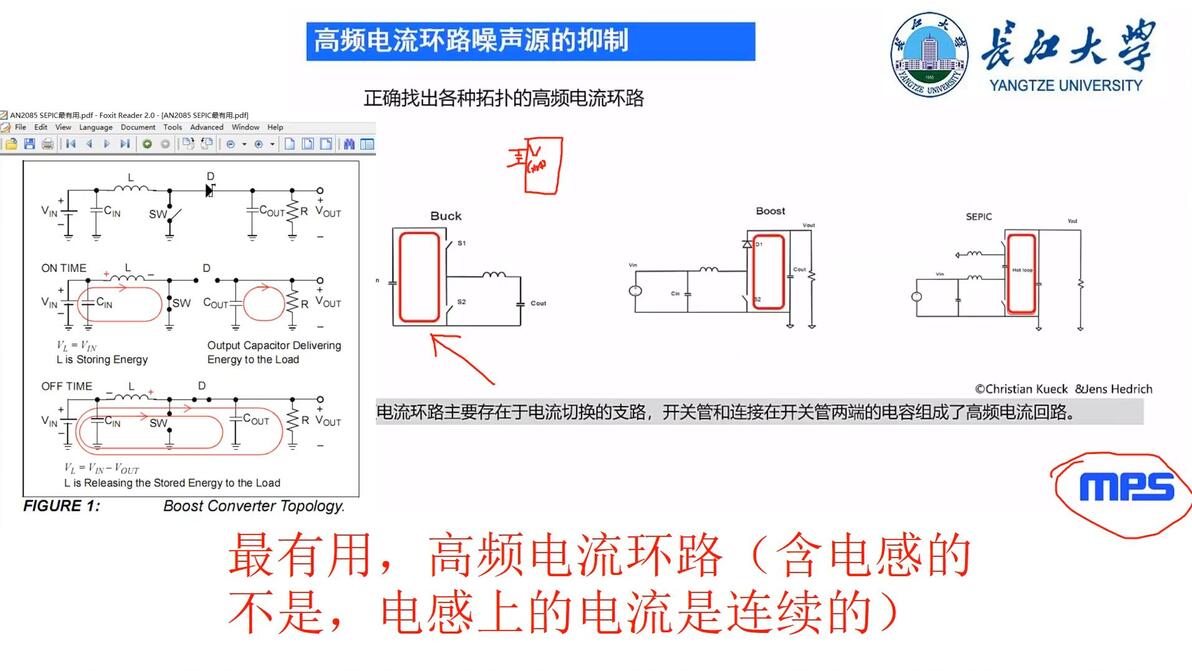

如何让高di/dt回路面积最小？

BUCK电路，在Vi和GND引脚中间接一个0.1μ的电容，靠近芯片
