引言

在FPGA开发中，状态机（Finite State Machine, FSM）是实现复杂逻辑控制的核心设计模式。据统计，超过70%的FPGA设计都会使用状态机架构。本文将深入解析Moore与Mealy两种主流状态机，并通过Verilog代码示例演示具体实现方法。

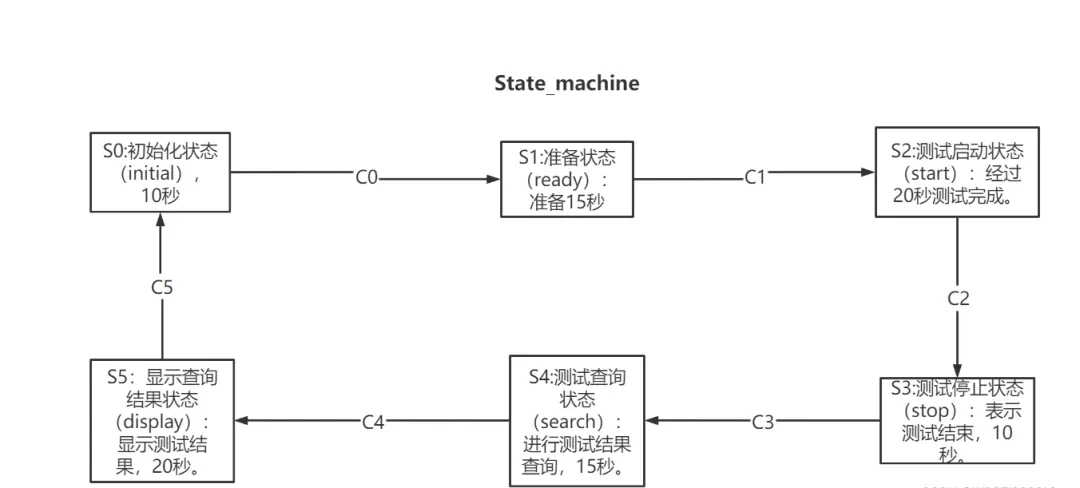

一、状态机基础概念

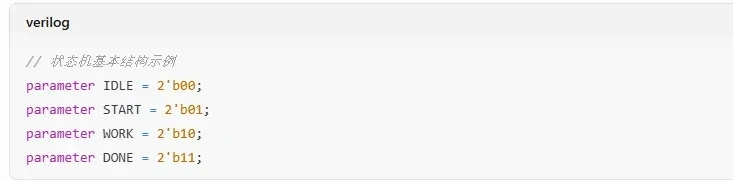

状态机由以下核心要素构成：

• 状态集合：系统可能处于的离散状态

• 状态转移：触发状态变化的逻辑条件

• 输入/输出：驱动状态变化和产生输出的信号

 二、FPGA常见状态机类型

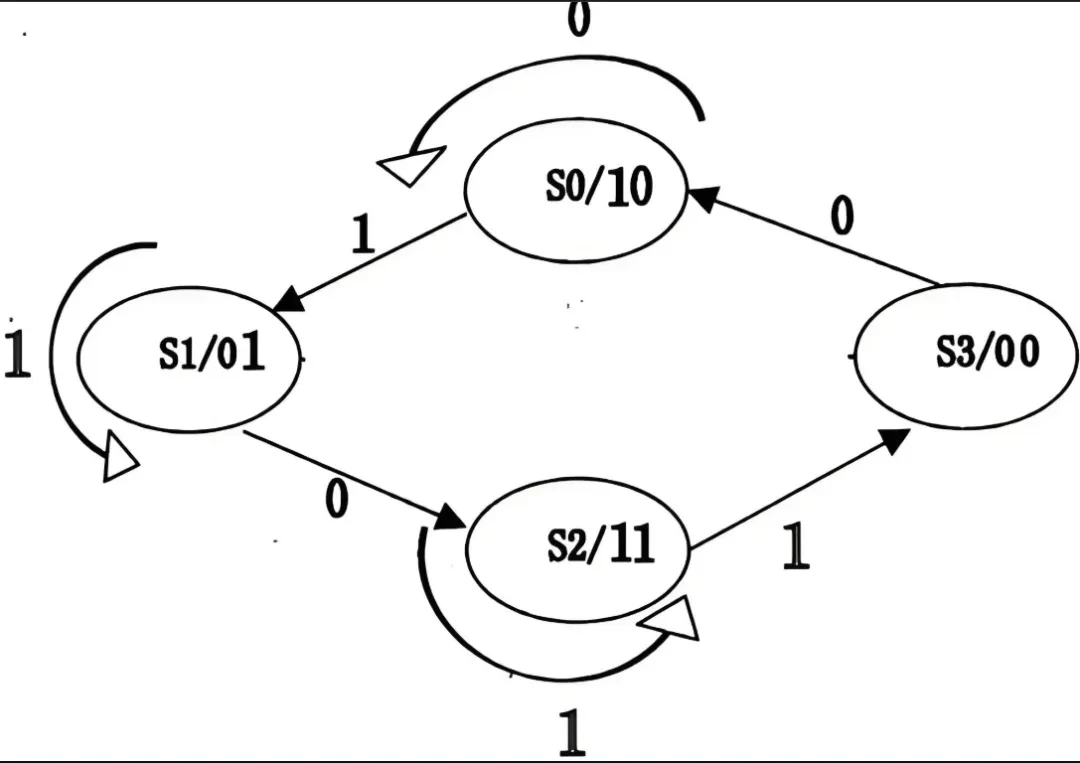

1. Moore型状态机

特点：

• 输出仅取决于当前状态

• 时序逻辑输出，稳定性更好

• 典型应用：模式识别、定时控制

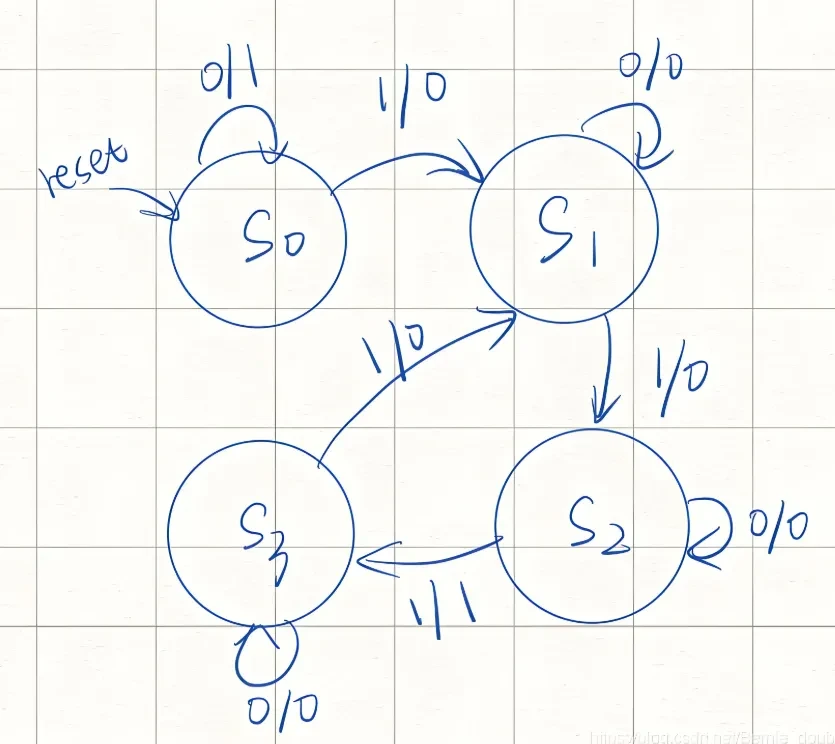

2. Mealy型状态机

特点：

• 输出由当前状态和输入共同决定

• 组合逻辑输出，响应更快

• 典型应用：通信协议、实时控制

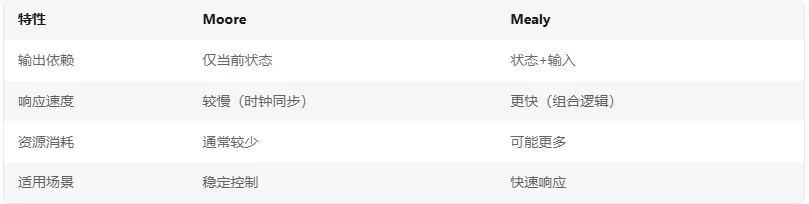

对比总结

三、状态机编码方式

1. 二进制编码

 parameter STATE0 = 2'b00;

  优点：资源利用率高

  缺点：容易产生毛刺

2. 格雷码编码

  parameter STATE0 = 2'b00;

  parameter STATE1 = 2'b01;

  优点：状态切换无冒险

3. 独热码（One-Hot）编码

  parameter STATE0 = 4'b0001;

  parameter STATE1 = 4'b0010;

  优点：FPGA时序优化最佳

  缺点：占用更多触发器

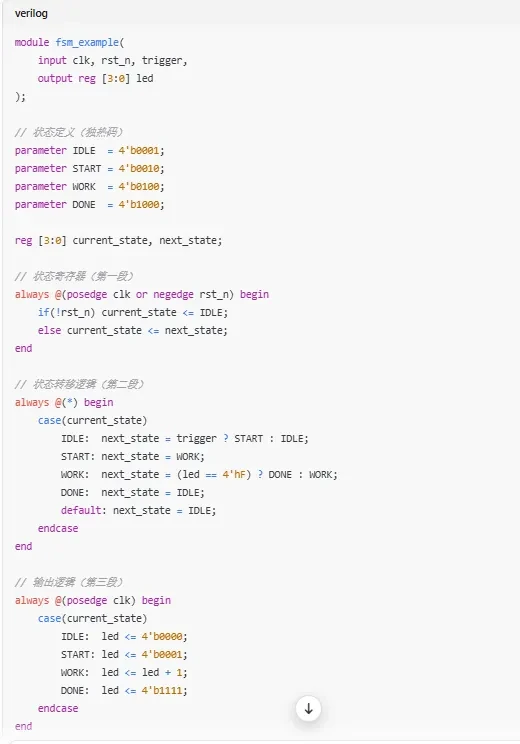

四、三段式状态机设计实例（Verilog）

 五、状态机设计要点

1. 完整性：覆盖所有可能状态

2. 可读性：使用有意义的参数命名

3. 可综合：避免组合逻辑环路

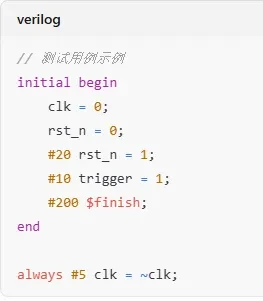

4. 仿真验证：建立完备的测试用例

六、常见问题与优化

1. 状态死锁：添加超时复位机制

2. 未覆盖状态：设置default分支

3. 时序违例：采用流水线设计

4. 功耗优化：使用时钟门控技术

 结语

掌握状态机设计是FPGA开发者的必备技能。建议根据具体需求选择状态机类型，结合时序报告进行优化。欢迎在评论区交流讨论！
