在化工生产的精密世界里，氮气以其惰性的化学性质，在保护反应、防止氧化、安全吹扫等环节发挥着至关重要的作用。而作为氮气“制造工厂”的化工制氮机，其内部的精妙设计和高效的工作流程，一直是技术人员关注的焦点。本文将通过工作流程图和内部结构详解，带您深入了解化工制氮机的奥秘，技术控们绝对不容错过！
一、化工制氮机主流技术类型回顾
在深入了解工作流程和结构之前，我们先简单回顾一下化工领域常用的两种制氮技术：
变压吸附（PSA）制氮机： 利用碳分子筛（CMS）对氧气和氮气的吸附差异，通过加压吸附、减压解吸的循环过程实现分离。
膜分离制氮机： 利用特种高分子膜对氧气和氮气的渗透速率差异，通过压力驱动实现分离。
本文将重点以PSA制氮机为例进行工作流程和内部结构的详解，因为其应用更为广泛且结构相对复杂，更能体现制氮机的技术精髓。
二、PSA制氮机工作流程图
以下是一个典型的双塔PSA制氮机简化工作流程图：
+-------+
| 空气压缩机 |
+-------+
|
V
+-------+
| 空气预处理 | (过滤器、干燥机等)
+-------+
|
V
+-------+ +-------+
| 切换阀组1 |----->| 吸附塔A |
+-------+ +-------+
^ | CMS |
| +-------+
+-------+ /|\ |
| 切换阀组2 |----- | N2 |
+-------+ \|/ |
| +-------+
V |
+-------+ +-------+
| 吸附塔B |<-----| 氮气缓冲罐 |
+-------+ +-------+
| CMS | ^
+-------+ |
/|\ |
O2/杂质 |
\|/ |
| |
+-------+ +-------+
| 排空阀A | | 用气点 |
+-------+ +-------+
|
V
[ 排放 ]
|
+-------+
| 排空阀B |
+-------+
|
V
[ 排放 ]
流程解析：
压缩空气制备： 空气压缩机将空气压缩至所需压力。
空气预处理： 压缩空气经过过滤器去除粉尘、油雾等杂质，通过干燥机去除水分，保证进入吸附塔的空气洁净干燥。
吸附阶段（以吸附塔A为例）： 切换阀组1打开，压缩空气进入装填有CMS的吸附塔A。在高压下，CMS优先吸附空气中的氧气、二氧化碳等杂质，氮气则作为产品气流出，进入氮气缓冲罐。
解吸阶段（吸附塔B）： 与此同时，切换阀组2将已吸附饱和的吸附塔B与进气断开，并打开排空阀B进行减压。CMS在低压下吸附能力减弱，吸附的氧气和杂质被释放并排放到大气中，实现CMS的再生。
吹扫阶段（吸附塔B）： 在减压排空后，少量来自氮气缓冲罐的纯氮气会反向通入吸附塔B，进一步吹扫残留的氧气和杂质，提高CMS的再生效果。
切换与循环： 当吸附塔A达到一定的吸附时间后，切换阀组1和切换阀组2动作，使吸附塔B进入吸附阶段，而吸附塔A则进入解吸和吹扫阶段。两个吸附塔交替进行吸附和解吸，实现连续的氮气生产。
氮气缓冲： 产品氮气进入氮气缓冲罐，起到稳定氮气压力和流量的作用，保证后端用气点的稳定供应。

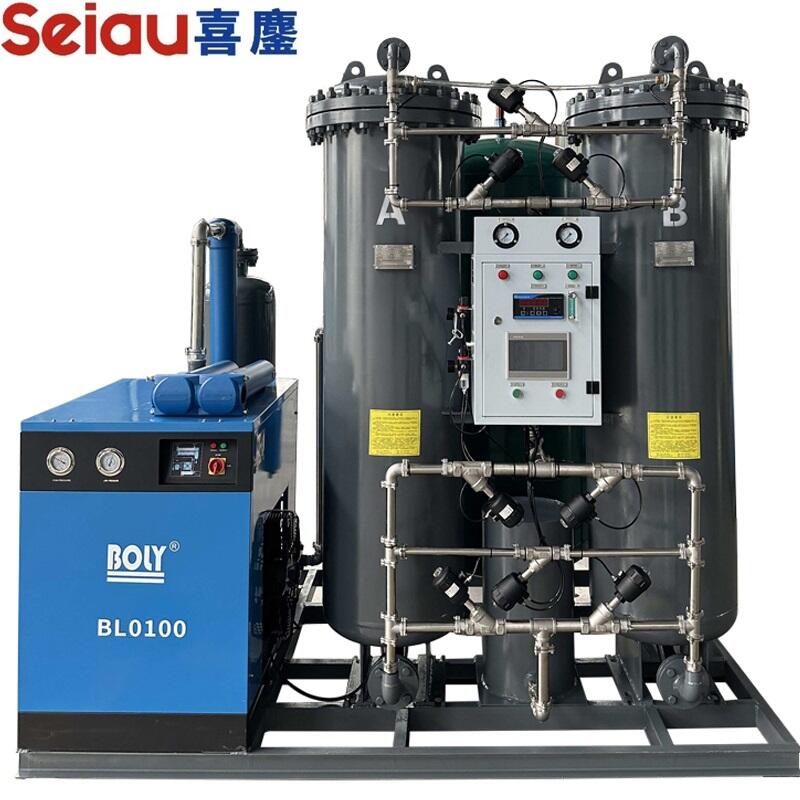

三、PSA制氮机内部结构详解
PSA制氮机的核心在于其内部的精密结构和组件的协同工作：
吸附塔：
筒体： 通常由碳钢或不锈钢制成，承受内部压力。
CMS（碳分子筛）： 作为核心吸附剂填充在吸附塔内，其微孔结构是实现氧氮分离的关键。CMS的性能直接影响制氮机的纯度和产量。
气体分布器： 位于吸附塔的顶部和底部，用于均匀分布进入和流出的气体，提高吸附效率。
支撑层： 在CMS上下设置有惰性填料或支撑网，用于支撑CMS，防止其流失和磨损。
切换阀组：
气动阀或电动阀： 负责控制压缩空气、产品氮气和排放气的流向，按照预设的程序进行快速可靠的切换。阀门的质量和响应速度对制氮机的性能至关重要。
PLC控制器： 作为制氮机的“大脑”，控制切换阀组的动作时序，实现吸附、解吸、吹扫等阶段的自动循环。
管道系统：
进气管道、出气管道、排空管道： 连接各个组件，输送不同状态的气体。管道材质的选择需要考虑耐压、耐腐蚀等因素。
仪表与传感器：
压力传感器： 监测吸附塔、缓冲罐等关键部位的压力。
流量计： 测量产品氮气的流量。
氧气分析仪（可选）： 在线监测产品氮气的纯度。
框架与外壳：
支撑整个设备，并提供一定的防护作用。
四、膜分离制氮机结构简析
相较于PSA制氮机，膜分离制氮机的内部结构要简单得多：
膜组件： 这是核心部件，由无数根中空纤维膜或平板膜组成，空气在压力驱动下流过膜组件，氧气优先透过膜壁，氮气在另一侧富集。
外壳： 包裹膜组件，提供支撑和密封作用。
进气口和出气口： 分别连接压缩空气和产品氮气管道。
五、技术控的关注点
对于技术控而言，深入了解化工制氮机的工作流程和内部结构，可以更好地理解其性能特点和优缺点，从而在选型、使用和维护过程中更加得心应手：
CMS的性能指标： 孔径大小、比表面积、吸附容量等直接影响PSA制氮机的分离效率和纯度。
膜材料的选择： 膜材料的渗透系数和选择性系数决定了膜分离制氮机的分离效果。
阀门的可靠性和寿命： 频繁切换的阀门是PSA制氮机的关键易损件。
控制系统的先进性： 智能化的控制系统能够提高设备的运行效率和安全性。
系统设计的合理性： 预处理、缓冲、后处理等环节的合理配置对保证氮气质量和系统稳定至关重要。
六、总结
掌握化工制氮机的工作流程和内部结构，是技术人员提升专业素养的关键一步。无论是复杂的PSA制氮机，还是结构相对简单的膜分离制氮机，其核心都在于对气体分离原理的巧妙应用和精密组件的协同工作。希望本文的详解能够帮助您更深入地理解化工制氮机的技术内涵，为您的工作和学习带来启发。在实际应用中，结合具体的工艺需求和设备参数，才能真正选对设备，为化工生产的高效稳定运行保驾护航！
