01引言

雷达截面积（Radar Cross Section, RCS）是描述目标对雷达波反射能力的物理量，是雷达系统中非常重要的参数。RCS决定了目标在雷达回波中的可见性，直接影响雷达的探测性能。

02概述

以下是关于RCS的详细说明：

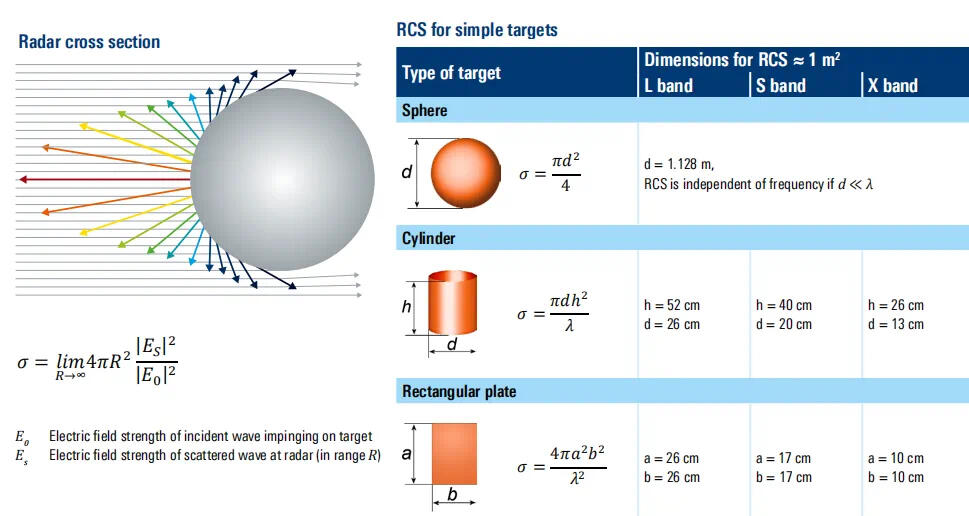

1. RCS的定义

RCS是一个衡量目标反射雷达波能力的参数，通常用符号 (σ) 表示，单位为平方米（m2）。

它的定义是：目标在雷达接收方向上反射的功率与入射到目标上的功率密度之比，乘以 (4π)。

数学表达式为：

其中：

(Pr) 是目标反射回雷达的功率，

(Pi) 是入射到目标上的功率密度。

2. RCS的物理意义

• RCS反映了目标在雷达波照射下的反射特性。

• RCS越大，目标反射的雷达波越强，雷达越容易探测到目标。

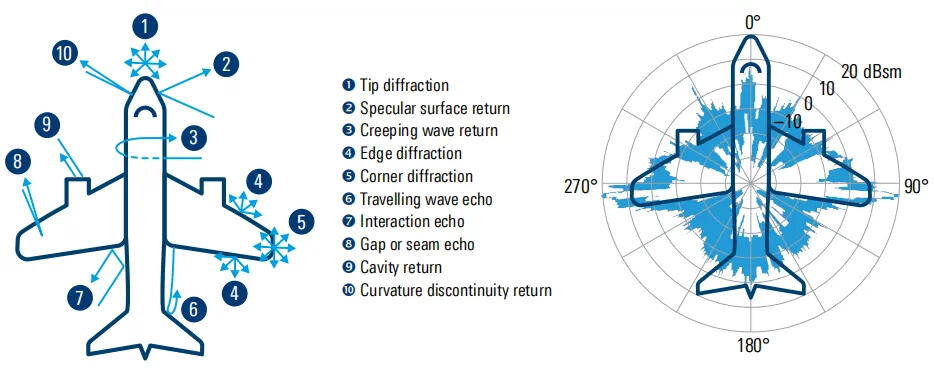

• RCS与目标的形状、尺寸、材料、表面特性以及雷达波的频率和入射角度有关。

3. 影响RCS的因素

（1）目标的物理特性

• 形状：不同形状的目标对雷达波的反射特性不同。例如：平板或角反射器具有较大的RCS。曲面或复杂形状的目标RCS较小。

• 尺寸：通常，目标的尺寸越大，RCS越大。

• 材料：金属材料对雷达波的反射较强，而吸波材料可以降低RCS。

• 表面特性：光滑表面容易产生镜面反射，而粗糙表面会产生漫反射。

（2）雷达波的特性

• 频率：RCS与雷达波的频率有关。不同频率的雷达波对同一目标的RCS可能不同。

• 极化方式：雷达波的极化方式（水平、垂直、圆极化等）会影响RCS。

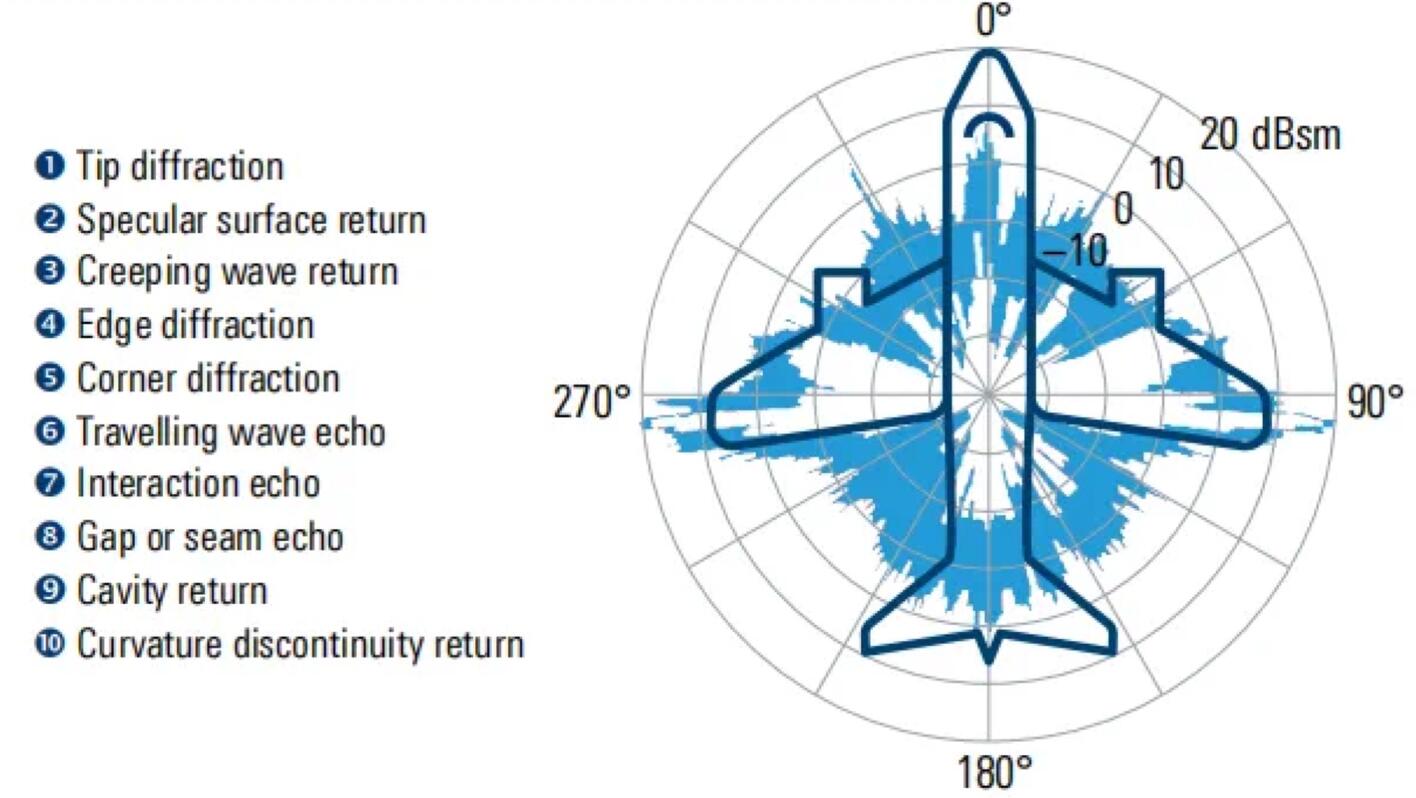

（3）入射角度

• RCS随雷达波入射角度的变化而变化。例如：对于平板目标，当雷达波垂直入射时，RCS最大。对于复杂形状目标，RCS可能在某些角度出现峰值。

4. RCS的测量与计算

（1）测量方法

• 实际测量：在微波暗室或外场使用雷达系统对目标进行测量。

• 缩比模型测量：通过缩比模型在实验室中测量RCS。

（2）计算方法

• 解析法：适用于简单几何形状的目标（如球体、平板）。

• 数值法：使用计算机仿真技术（如有限元法、矩量法）计算复杂目标的RCS。

5. RCS与隐身技术

隐身技术的主要目标是降低目标的RCS，使其难以被雷达探测到。常见的隐身技术包括：

• 外形设计：通过优化目标外形，减少雷达波的反射。

• 吸波材料：使用吸波材料覆盖目标表面，减少雷达波的反射。

• 主动对消：通过发射与反射波相位相反的信号，对消反射波。

6. RCS在雷达系统中的应用

• 目标检测：RCS决定了目标的可探测性。雷达系统需要根据目标的RCS设计探测距离和灵敏度。

• 目标识别：通过分析目标的RCS特性，可以识别目标的类型。

• 隐身设计：在军事领域，降低目标的RCS是隐身设计的关键。

03小结

RCS是描述目标对雷达波反射能力的重要参数，受目标的形状、尺寸、材料、表面特性以及雷达波的频率和入射角度等因素影响。通过优化目标设计或采用隐身技术，可以降低RCS，从而提高目标的隐蔽性。在雷达系统中，RCS是目标检测、识别和跟踪的关键参数之一。
