开门见山，数据爬取工具和excel模板：https://github.com/fakepheonix/3DMarkScoreScraper

本意很简单，为了赛博斗蛐蛐，也为了选购方便看。此前是用的@777号传感器​这位的天梯图，但对方已经停更一年多了，这段时间显卡又迭代了一代。总之没得看就自己搓，反正是来自公开的数据。

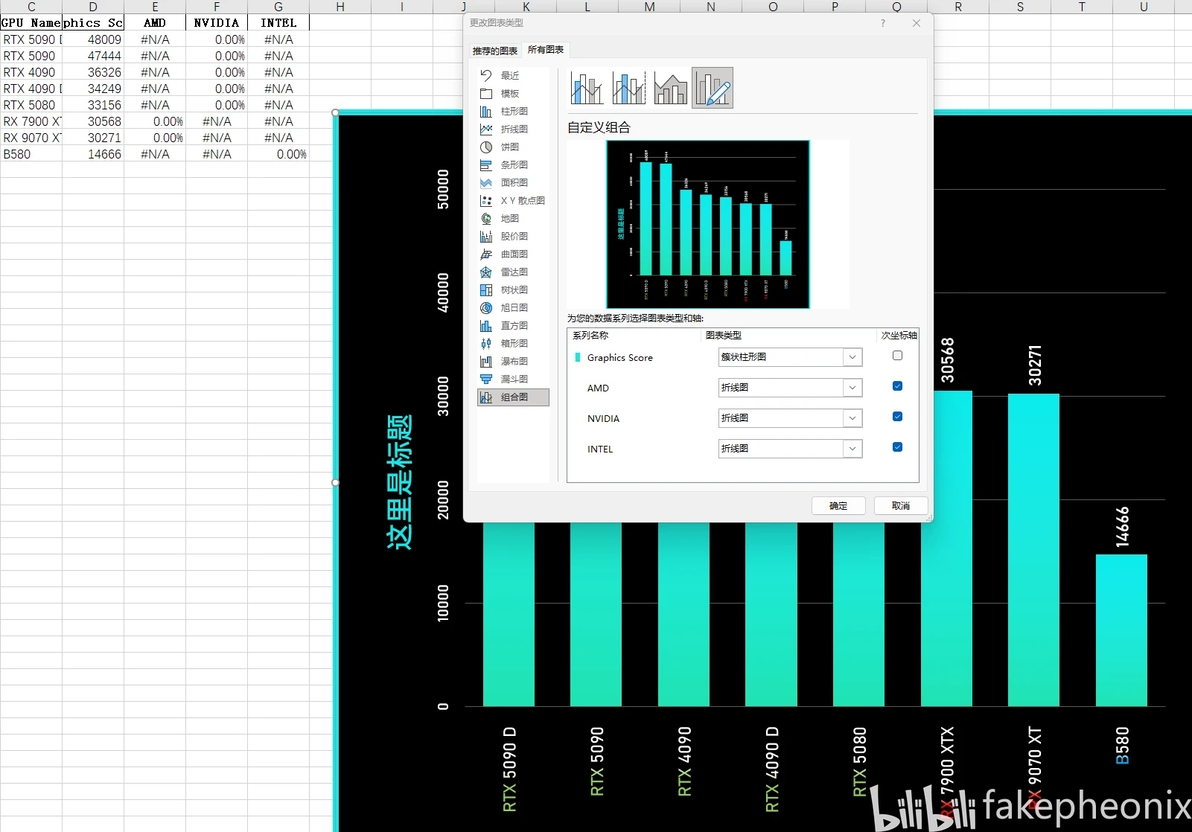

说回天梯图的设计和制作。版面依旧用的777的结构，西文字体Bahnschrift来自Windows自带，中文字体鸿蒙黑体，配色直接用的极客湾socpk的颜色。分数显示是柱状图的数据标签，没什么好说的。最难的是分品牌的颜色区分。这部分是用组合图实现的：

柱状图的横轴直接删掉了，加入一套用来判断品牌的折线图，并用次坐标轴定位。设定好次坐标轴的值域、横纵坐标轴的交点位置，然后打开折线图的数据标签：

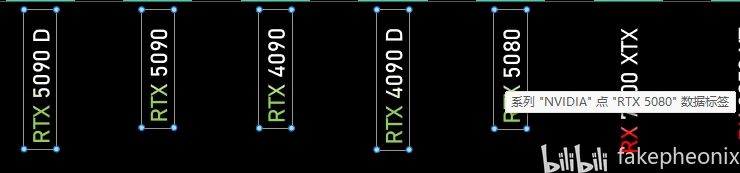

不同品牌的标签本质上来自不同组的折线图，然后将折线图的标记和连线、次坐标轴都设置为透明（无填充）。根据需要，给不同的品牌加上不同颜色的渐变填充设置。这就是最麻烦的部分。

图做好之后，右键天梯图，另存为图片，这里要用svg格式保存，其他格式都是位图，而excel最高输出的规格是长边8192像素，超过了就会强行压扁。保存为svg格式化之后，用矢量图编辑软件做处理和二次导出。我这边推荐用inkscape这个免费软件，或者用Adobe Illustrator这个老牌软件。直接用位图编辑软件会因为需要栅格化的内容太多，直接干等着，栅格化完也非常大，可用性很低。

我也难说后续能稳定更新多久，但是开源代码、公开模板，至少能让大家能做出自己需要的天梯图。祝购机顺利，斗蛐蛐愉快！
