最近因为做板子越来越多了（修主板也越来越多了），于是想整一个示波器来做一些基础的检测。

最后搞来了一台DS1052E，查了一下网上发现15年前的各路大神们就已经整出来从DS1052E刷机到1152E以解锁150mhz的办法了，奈何各个国内论坛的教程都很零碎，于是自摸自摸找到了解锁的办法，在此记录。

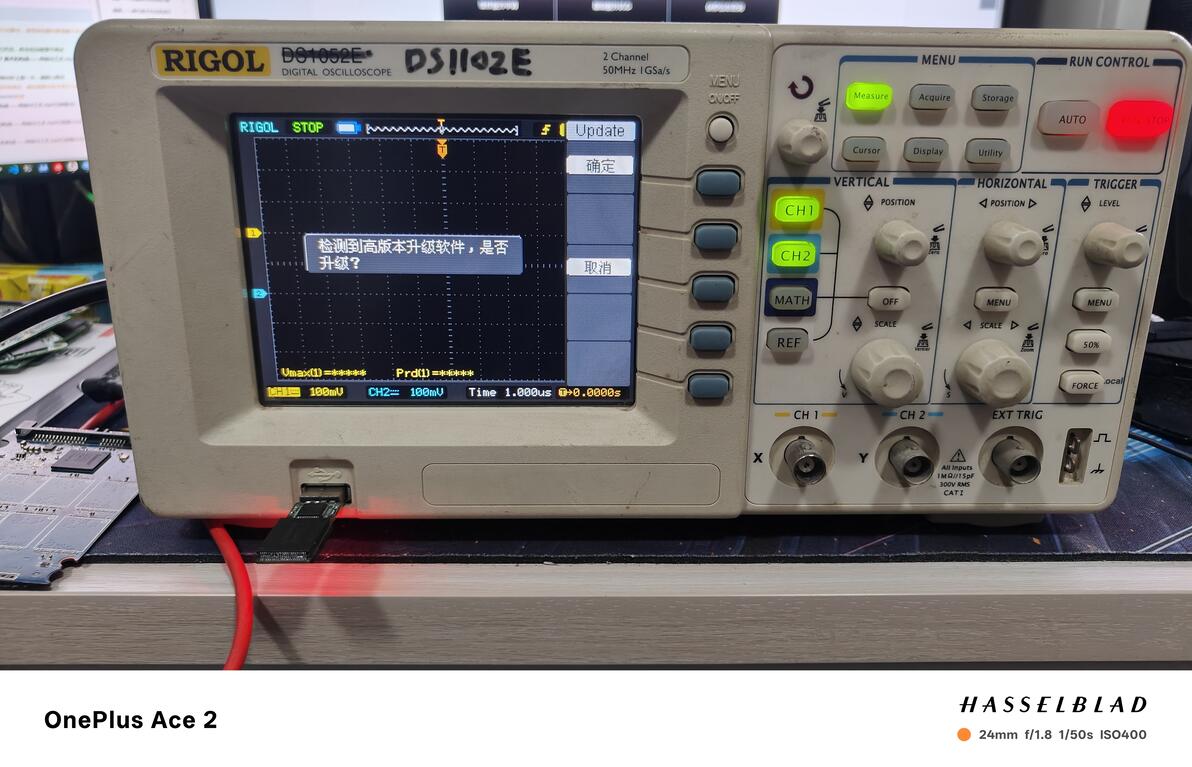

外观图：

刷机前提醒：一定要安装ni-visa和Ultrascope for DS1000E这俩软件，里面包含了重要的驱动和dll！同时记得将原系统信息拍照备份保存！

ni-visa下载地址：https://www.ni.com/zh-cn/support ... wnload.ni-visa.html

文中所提到的其他资源的下载地址：https://barryblueice.lanzouw.com/b00179o9qd 密码:awnc

首先刷入最新的Modded 04.04版本固件。

刷固件的方法很简单，找一个u盘将DS1000EUpdate.RGL放到根目录就行。

记得提前将u盘转换为USB-FDD格式（USB-HDD不认盘），并格式化为FAT32。

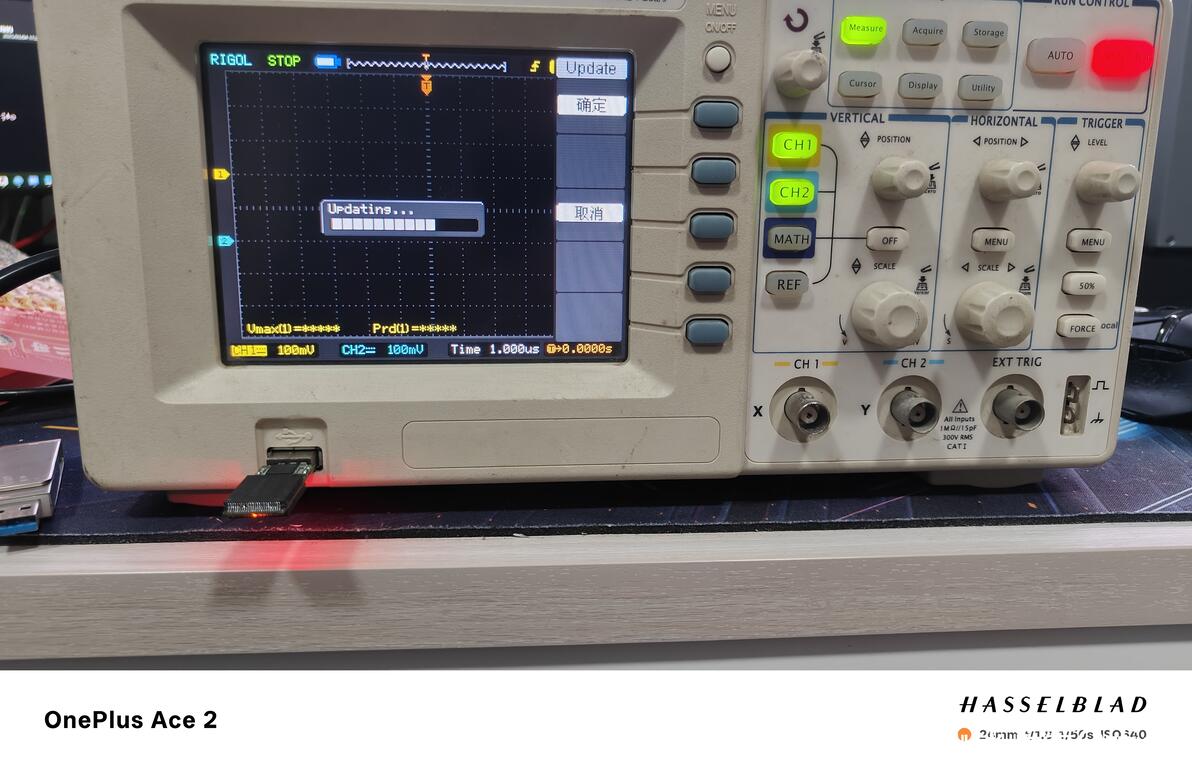

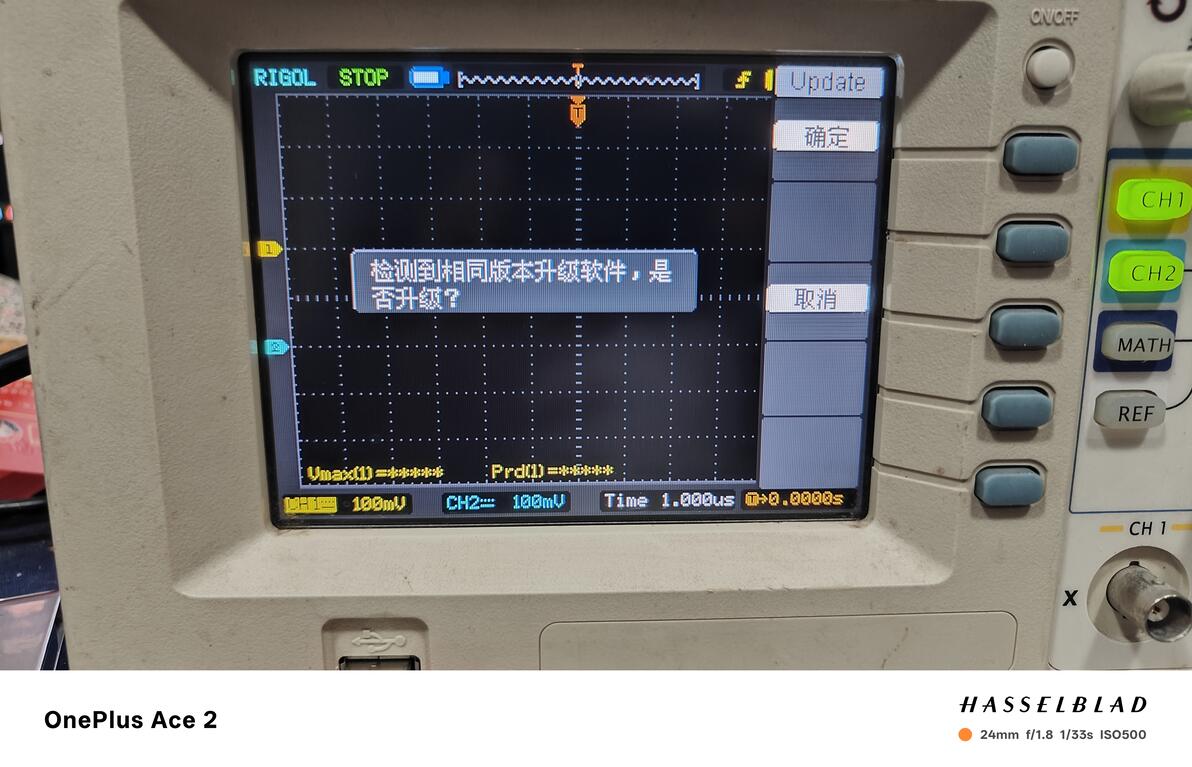

U盘直接插上去就认新固件了（因为拍这张图的时候已经升级成功了，如果没有升级就是检测到高版本）：

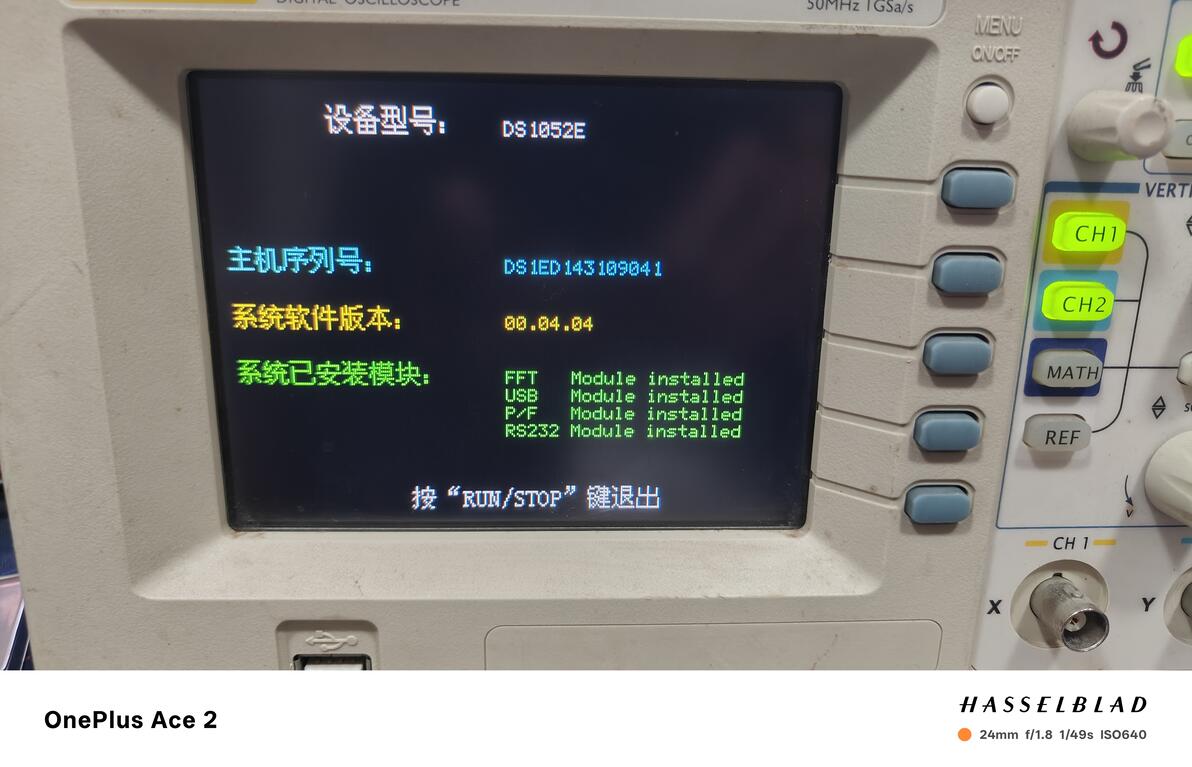

升级成功后直接重启，可以看到已经升级为了04.04版本：

接着降级示波器为02.02sp2版本，降级过程与前面一样。

为什么要先升级后再降级呢，大神解释是02.06及以后的新固件不支持破解了，需要退回到以前的老固件才能完成破解。

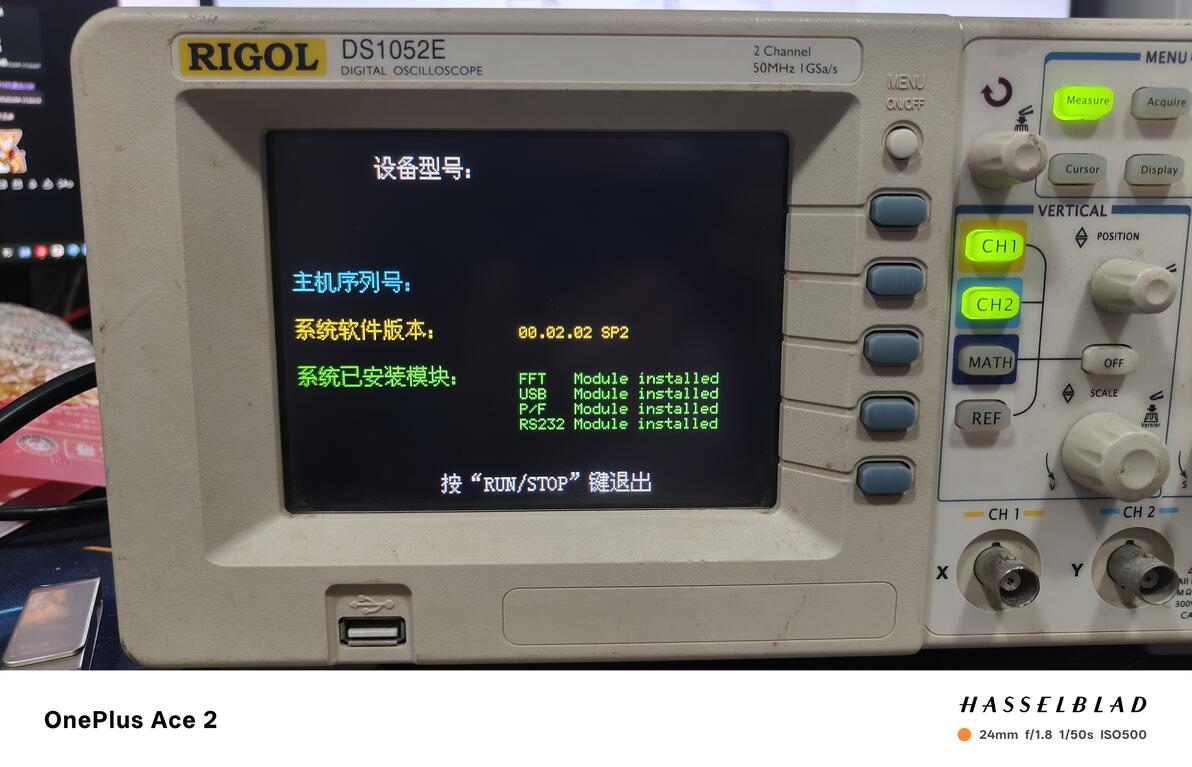

刷成功后主板序列号没了（其实也不是很重要）：

这时候使用usb-b线连接示波器和电脑，设备管理器中会多出来一个DS011 USB Test and Measurement Device设备。

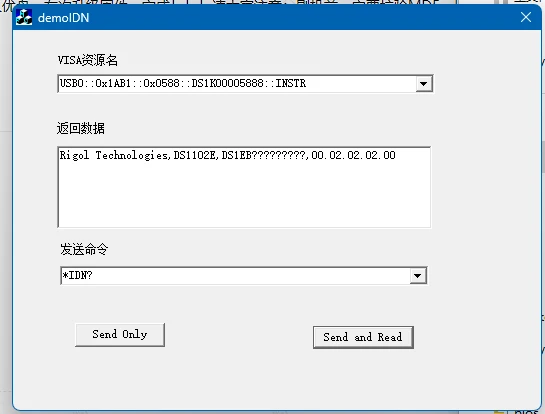

然后打开demoidn，visa资源名选择示波器，发送命令选择下拉栏中的*IDN?，点击send and read之后会返回相关信息：

然后在发送命令那里输入以下命令（输入一条后点击一次send and read，之后等待十秒）：

:INFO:MODEL DS1102E

:INFO:SERIAL DS1EB?????????

（SERIAL之后换成你设备原来的序列号，没保存/不记得直接随便乱填就行）

连续两次都会返回空白，不用管它。

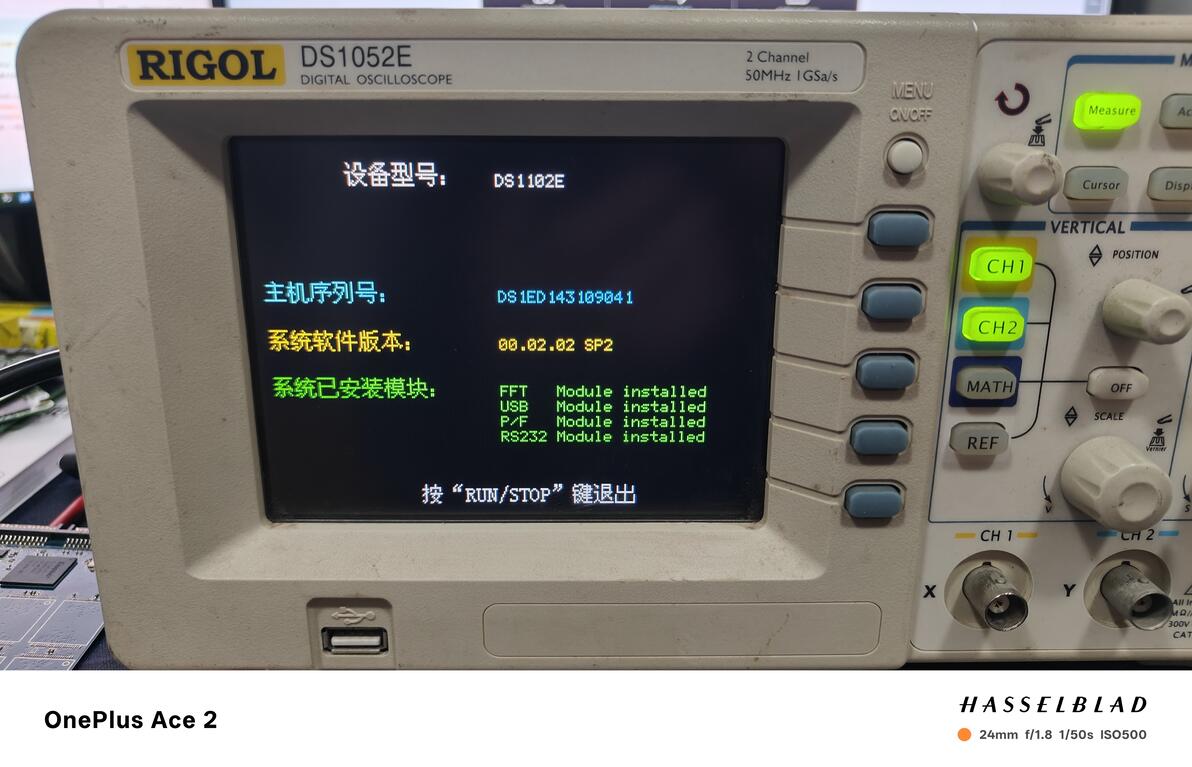

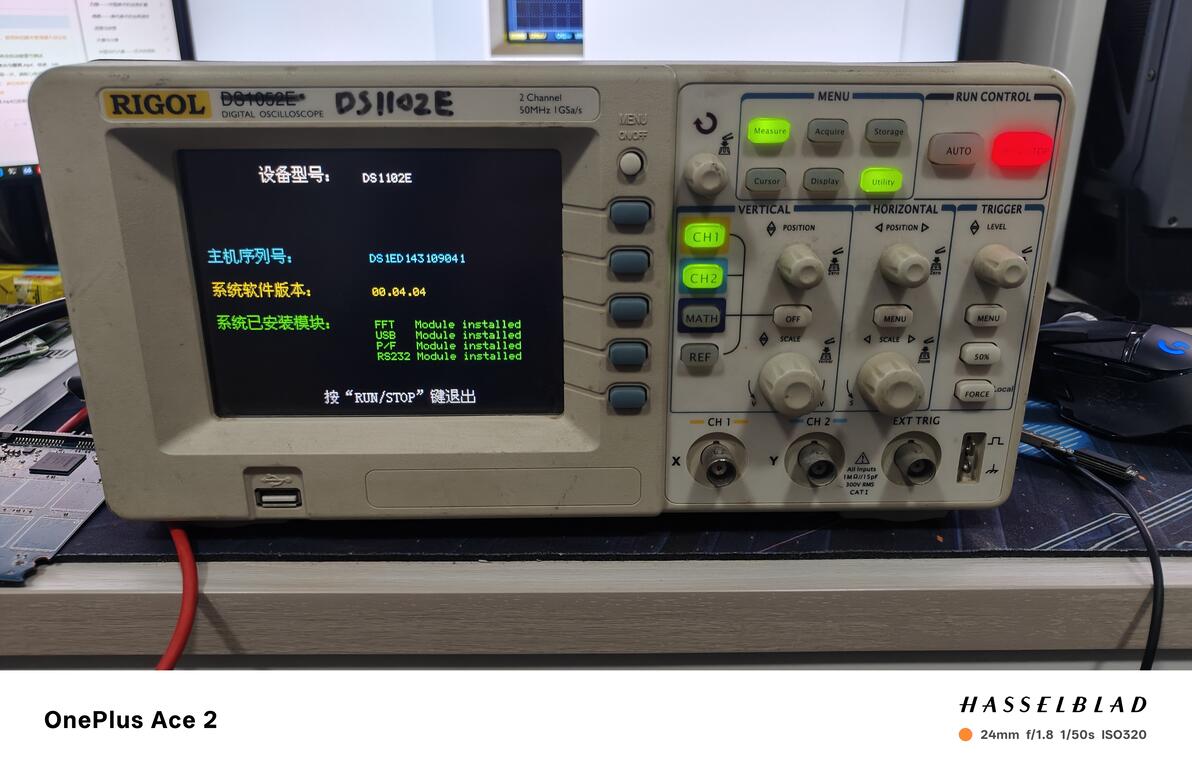

重启示波器后可以看到设备已经变成了DS1102E：

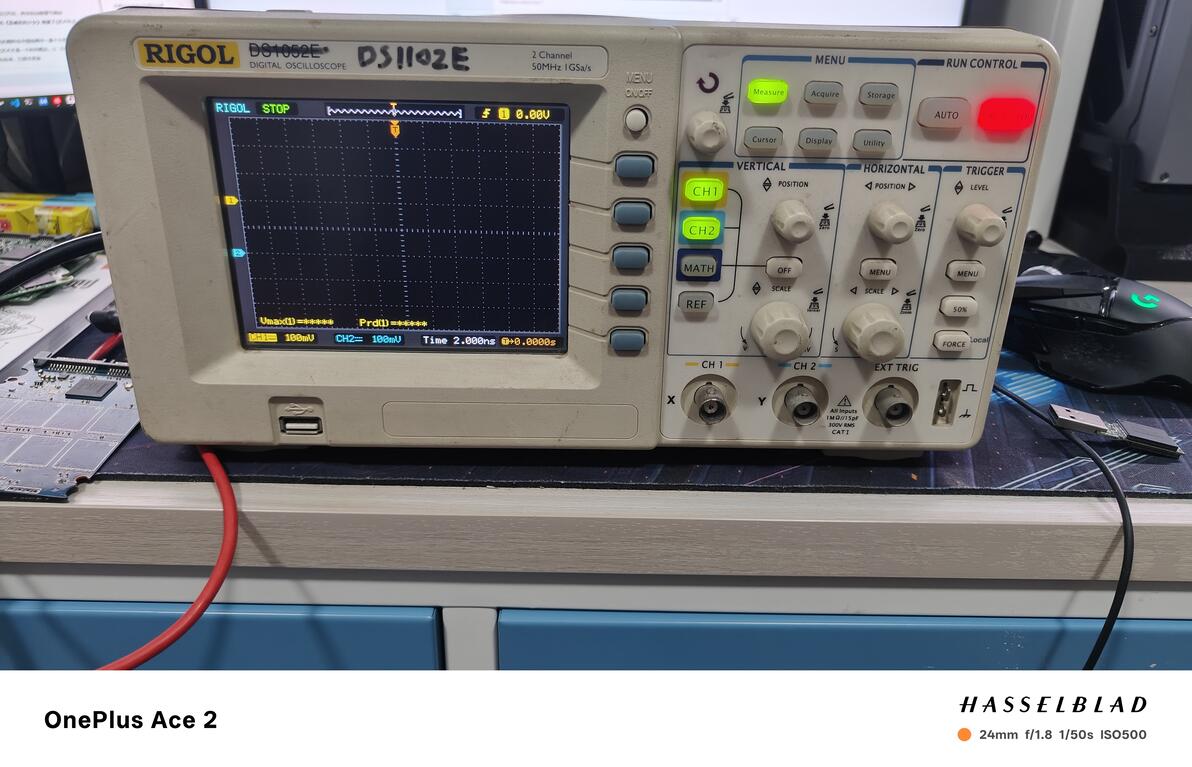

刷入最新的固件之后，调整采样率，最低可以调整到2ns，证明已经破解成功：

升级完别忘了做一次自校！
