FLUENT动网格算例（网格光顺法smoothing）（二）

——摘自UP主计算传热学大叔

1：问题描述

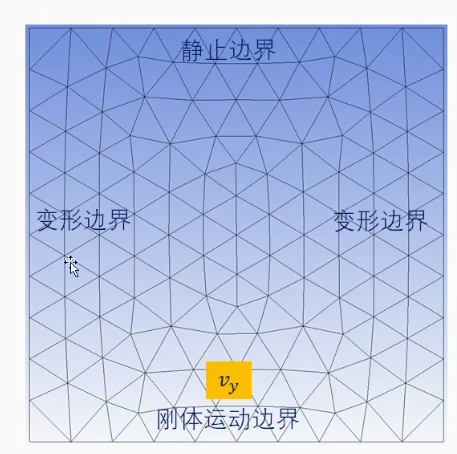

如下图所示刚体随随时间的变化进行向上或向下的运动（类似于活塞运动）

2、udf设置

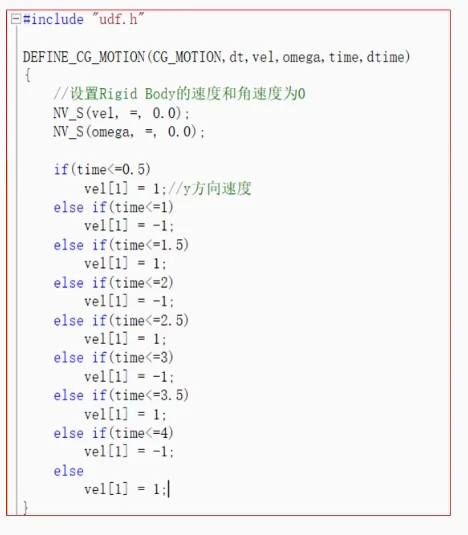

通过udf来定义刚体的运动，主要是对速度和加速度进行定义，其中VEL[1]代表定义的是Y向的速度（在FLUENT的udf定义中认为[0]为X方向，[2]为Z方向），下图中UDF的大致意思是在时间小于0.5s时，刚体沿Y方向以1m/s的速度运动，在0.5-1s沿Y向以-1m/s的速度运动…当大于4s后沿Y向以1m/s的速度运动。

3、几何和网格

几何：就简单画一个二维的正方形，下边（Wall_b）为上下运动的刚体，两侧的边(wall1、wall2)为变形边界，顶为墙壁

网格：根据自己建立的几何模型大小划分大小合适的非结构网格即可，并为四条边命名（这里分别为Wall_b、wall1、wall2，也可根据自己的喜好随便命名）

4、FLUENT中的相关设置

1）可压缩气体：由于活塞进行向上向下运动，体积不断变化，因此气体需设置为可压缩流体。

2）读入网格后，需要在User_Define界面自行编译、加载写好的udf文件

3）Dynamic Mesh

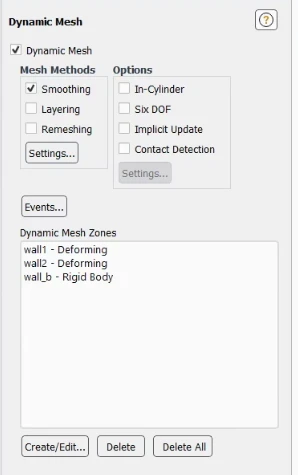

FLUENT中双击Dynamic Mesh，进入界面后勾选Smoothing

有三种光顺方法：弹簧光顺法、扩散光顺法、线弹性光顺法，三种方法大致相同，结果区别不大，这里选择弹簧光顺法。点击advanced进行进一步的设置（这里选择默认）

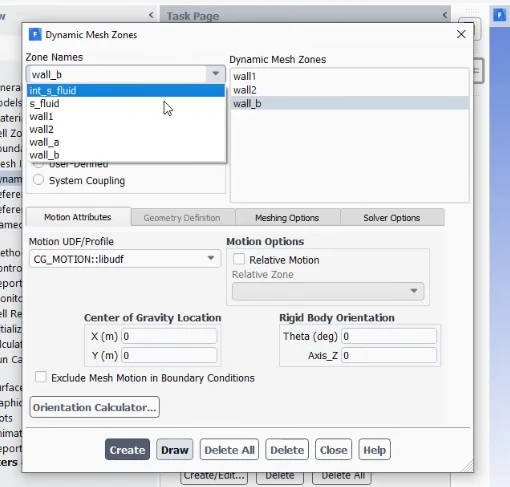

4）点击setting点击creat/edit，对边界进行设置

FLUENT默认所有边界为静止边界，对于变形边界（deforming）和运动边界(rigid)需要自行设置

Wall1、wall2设置为deforming如下图

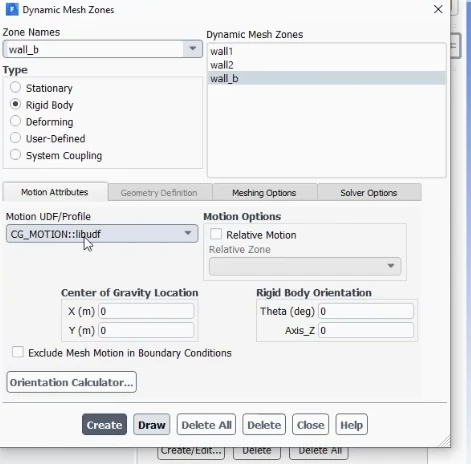

wall_b设置为Rigid boday，并在Motion UDF/Profile处选择加载后的udf,其余默认

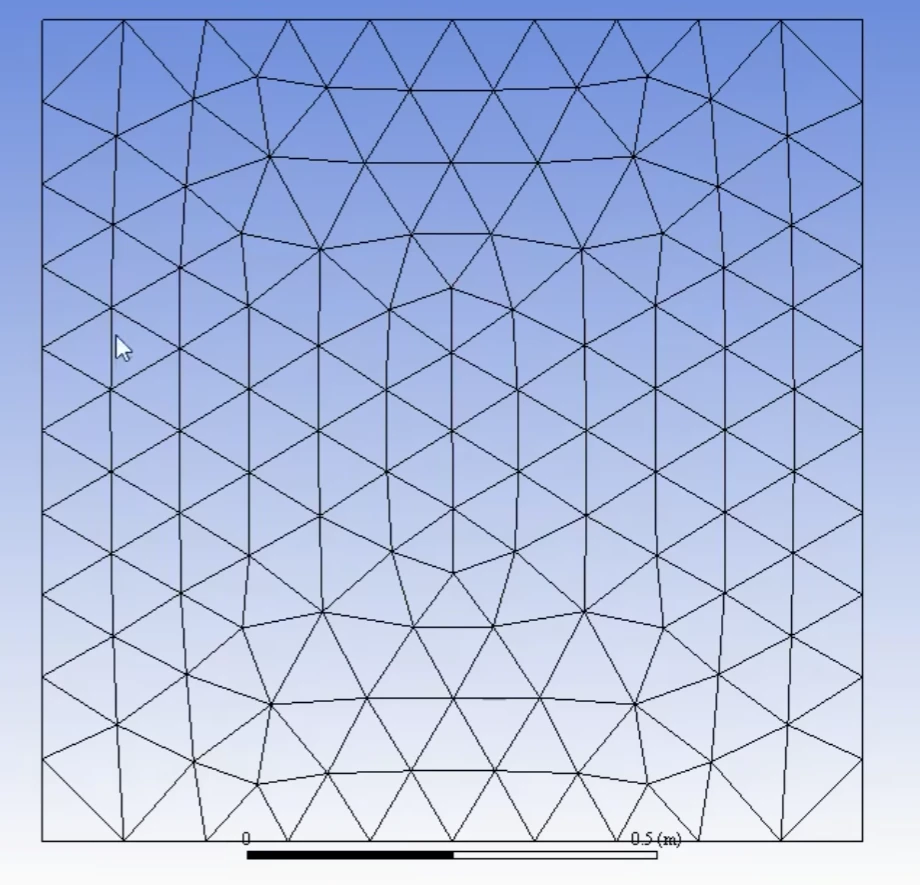

5）预览运动

根据网格的尺寸和刚体的运动设置合适的时间步长和步数，进行预览。
