本文成文于2025年2月中，作为开年第一篇专栏，聊聊我买的新显卡和相当折腾的“伺候”过程，大家看个乐子，如果要买中高端的显卡前可以试着对号入座的想想有没有“隐性的坑”，毕竟“凡事预则立”嘛。

首先得叠个甲，本文比较小白向，我自己大学和研究生期间研究笔记本比较多，台式机和DIY圈一直只是顺带看看，直到23年初，我才买了自己的第一个台式机，甚至还是个“淘宝整机”，所以我在这方面经验并不丰富，本文更多是分享折腾中的问题和我自己的解决办法。我这次遇到的问题有4方面，分别是机箱尺寸，接口遮挡，电源怎么用，电源转接线状态排查。

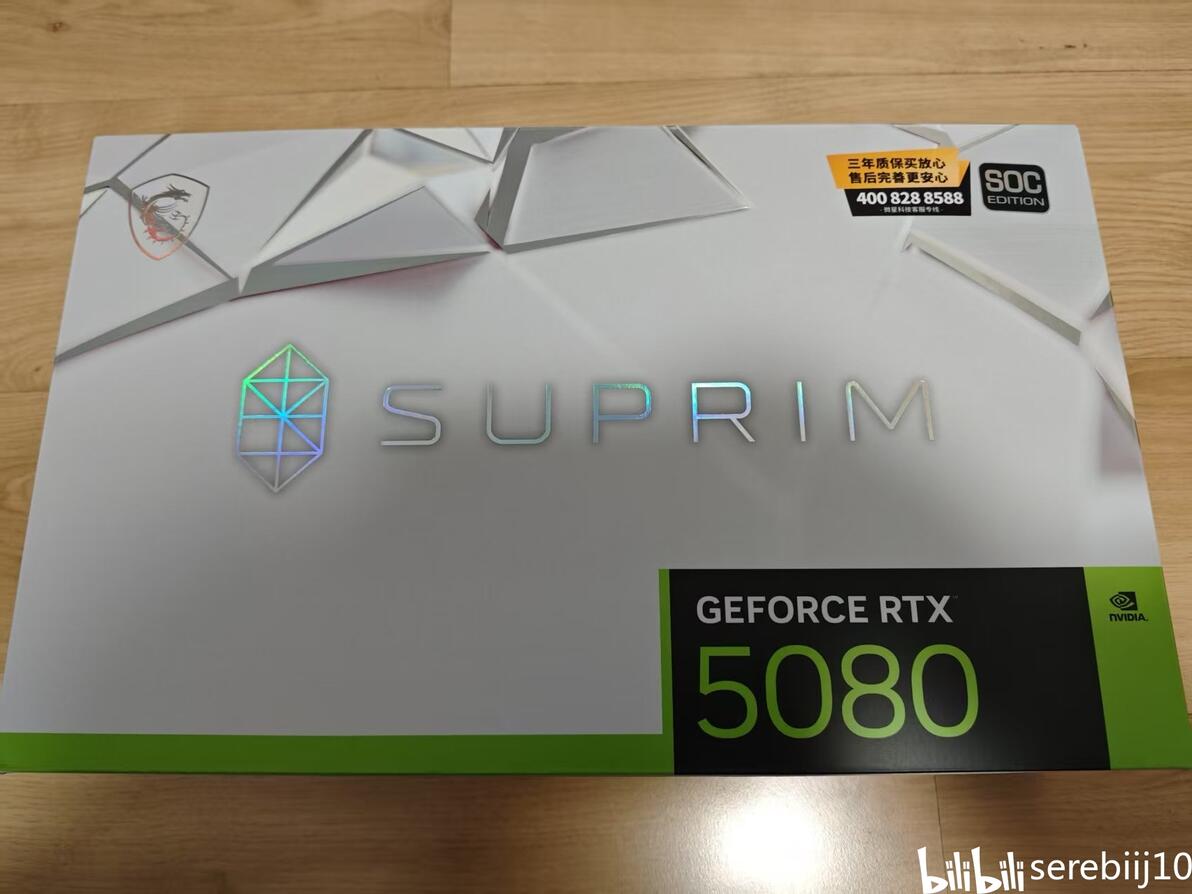

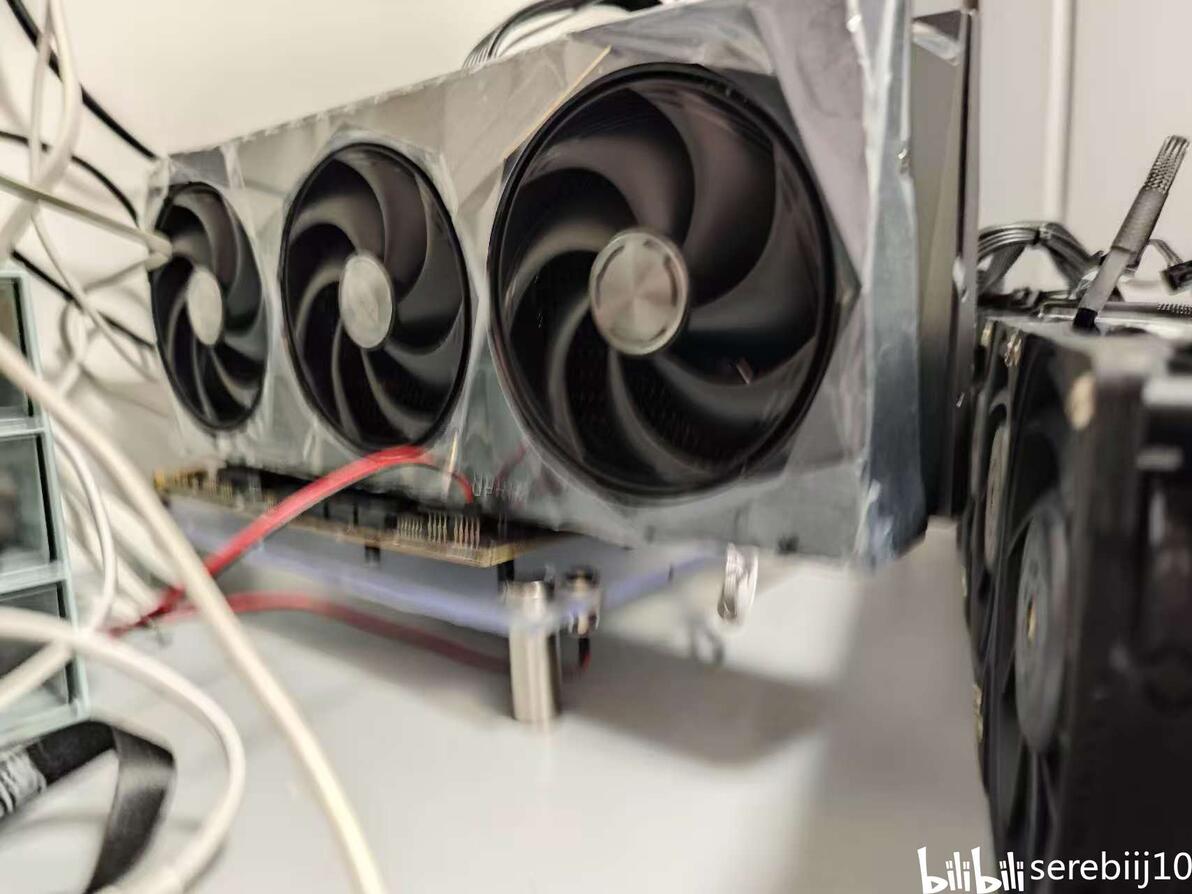

首先说说我自己这首次买的中高端显卡，微星的5080超龙SOC版，之前我状态里面也展示过了。

最大的震撼点就是“又大，又厚，又重”。拿数据说话，我自用的台式机显卡还有两张，分别是购买整机时候配的七彩虹战斧3070TI V2版，和后来买的微星“丐图师”4060 X3 OC版。

它们在新的5080超龙面前实在是过分的娇小可爱了。比如我的3070TI，标准的三槽卡，已经算很厚的卡了。

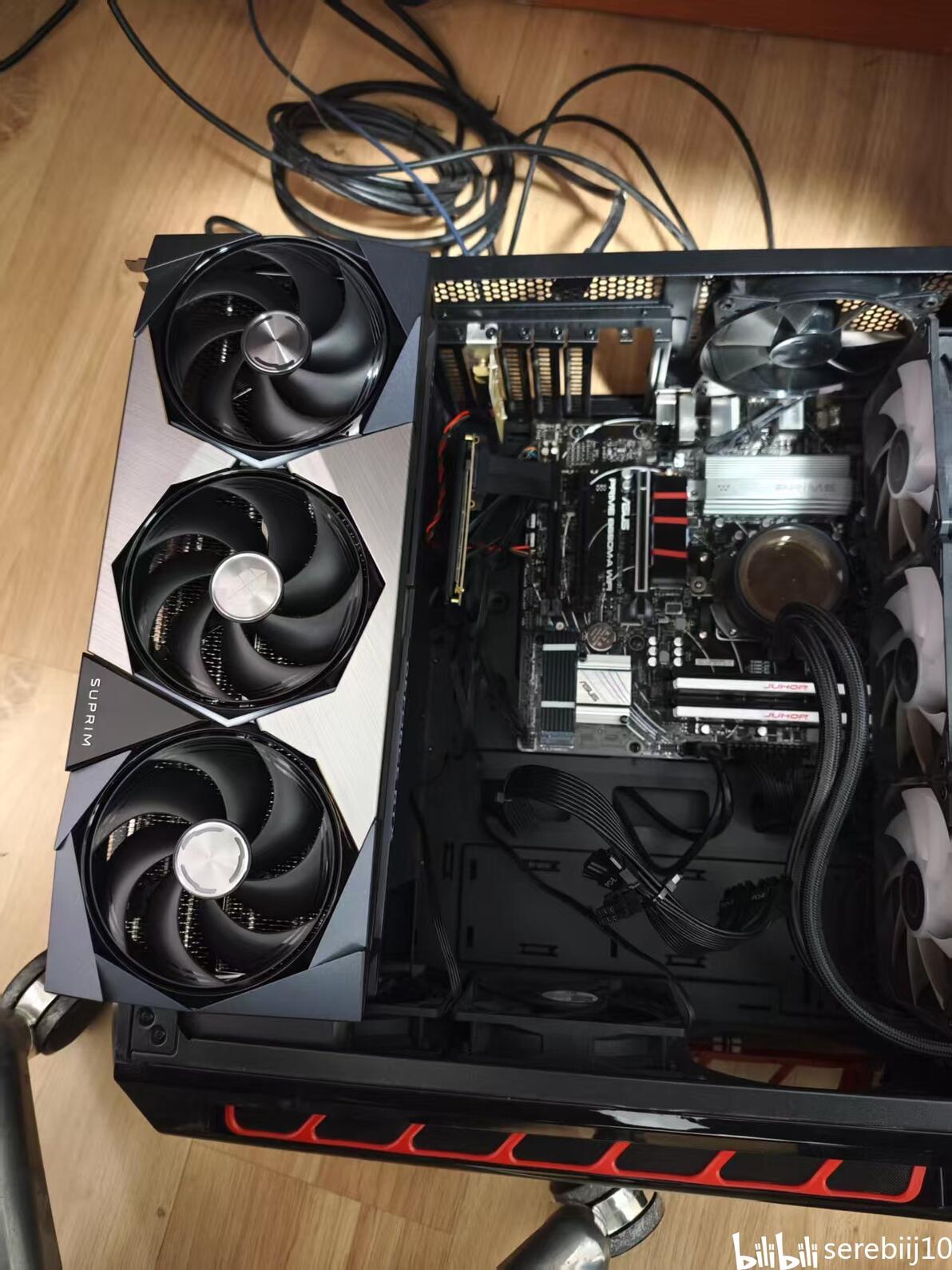

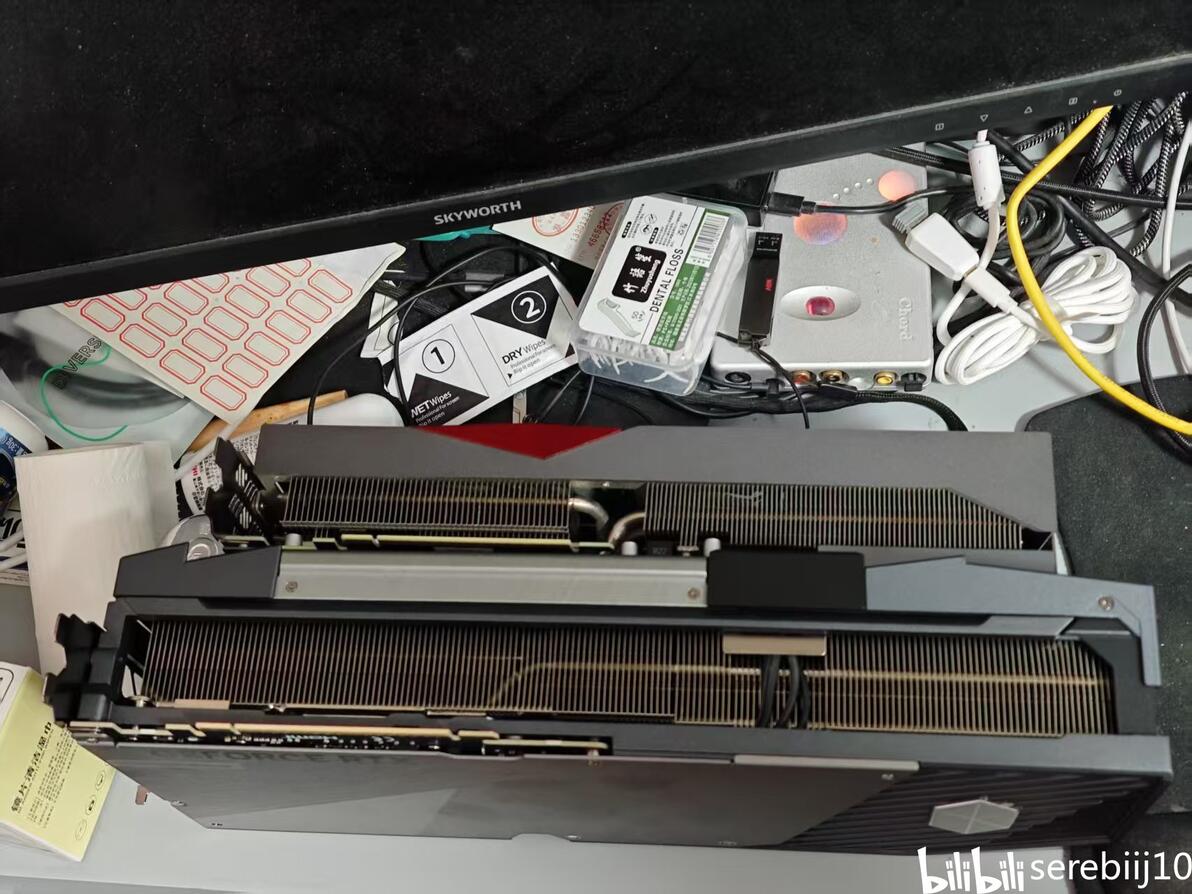

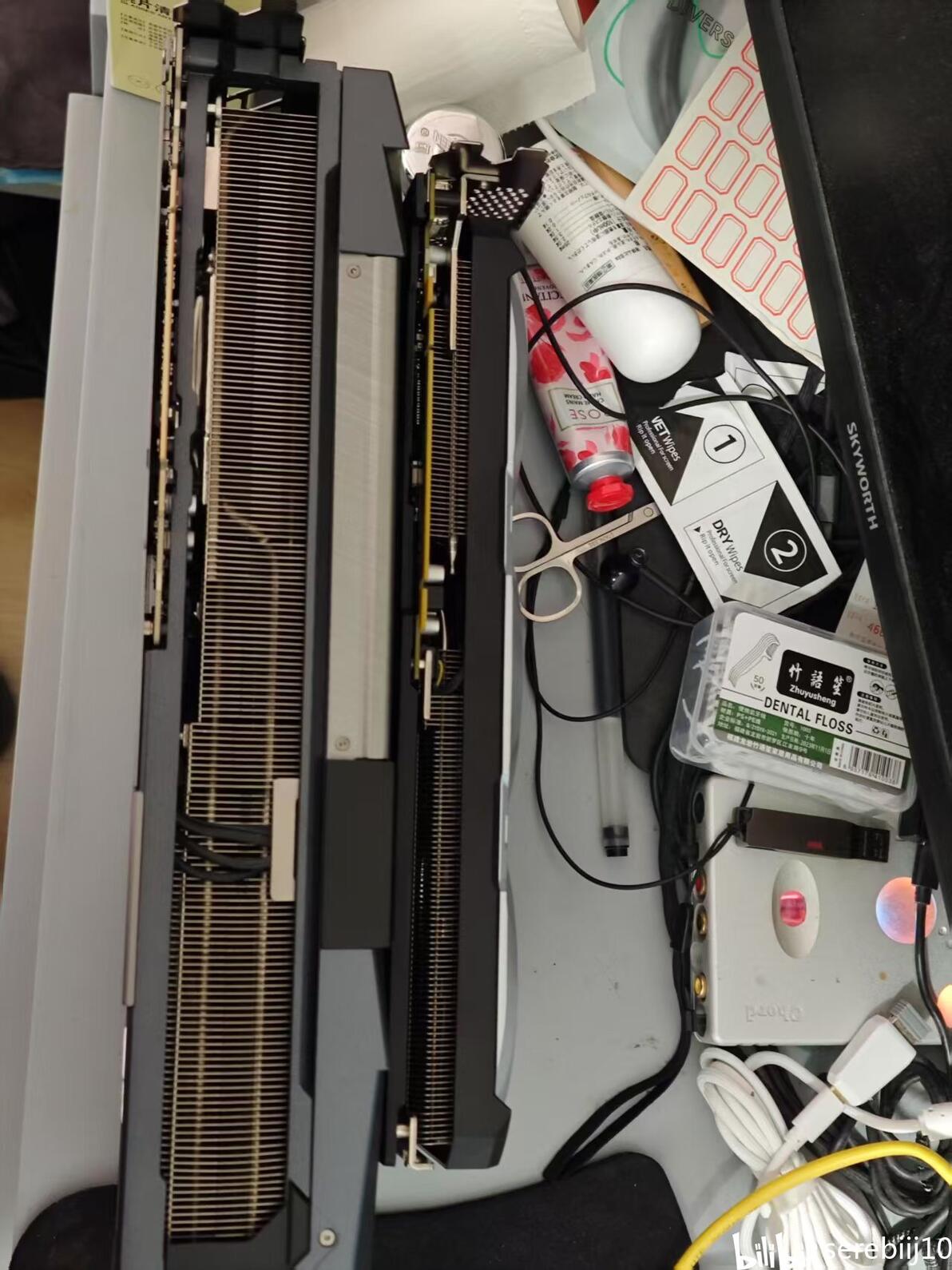

但凡事怕对比，一对比就看出来，明显超龙更厚，更大。

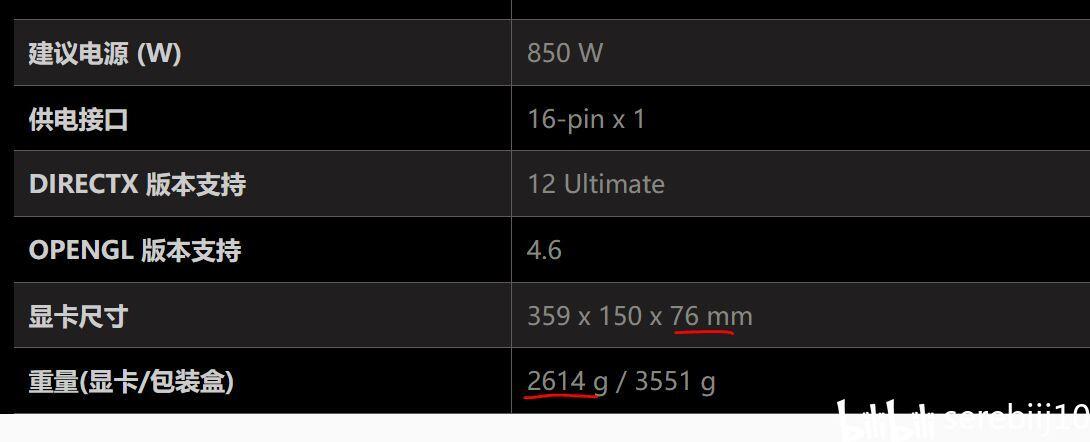

除去厚和大，这卡的重量也是很惊人的。放在手里简直就是板砖，后来查数据，更是明显，一块显卡重5斤。。。。而且它这个3.8槽的卡竟然是我那个3070TI的3槽卡的2个重，这料堆得，不愧是在5090D那种接近600W发热平台上都是温度第一的散热模组，自然堆料得到位。

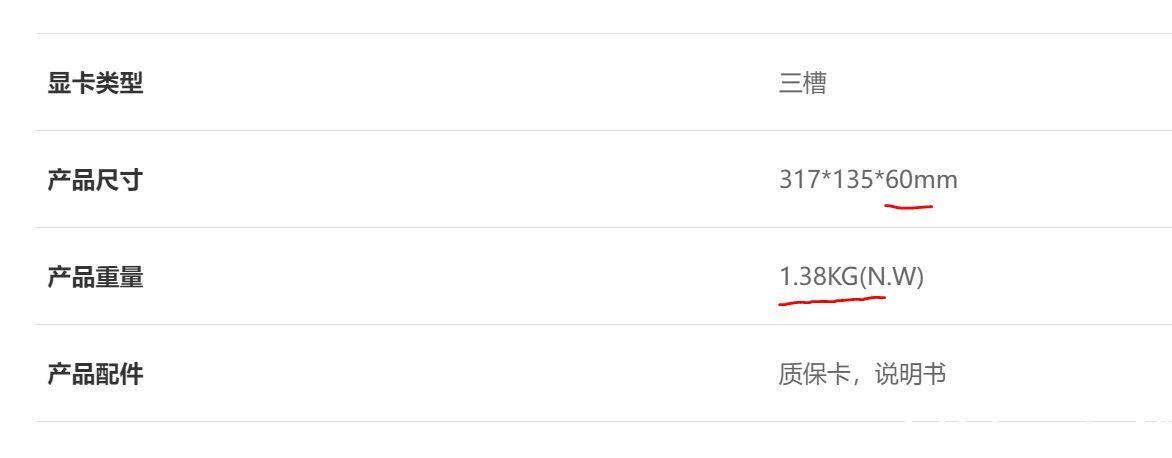

我那个4060丐图师的小身板就更是只能在旁边当气氛组：

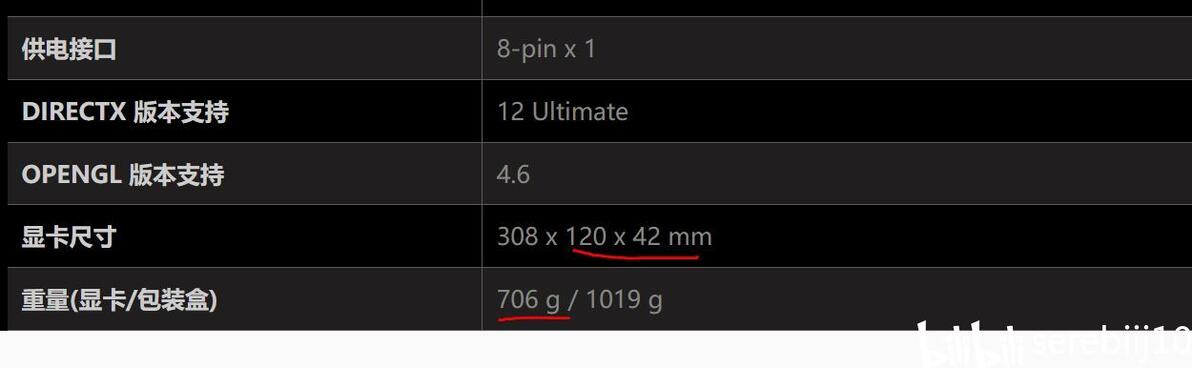

更不要说重量上，同样是微星家的产品，5080超龙=3.7个丐图师4060。

而这个三个特点决定了为其匹配的机箱，最好选的大一点，当然这道理太抽象了，具体多大比较好，这次我就结合我自己的案例说下。也就是本文第一个想说的细节坑——尺寸坑。

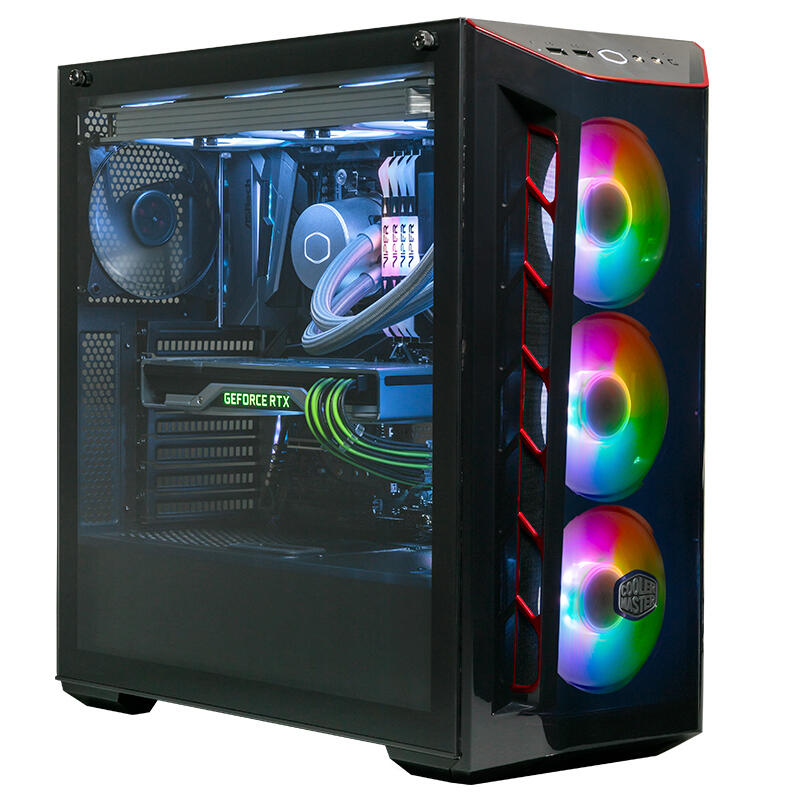

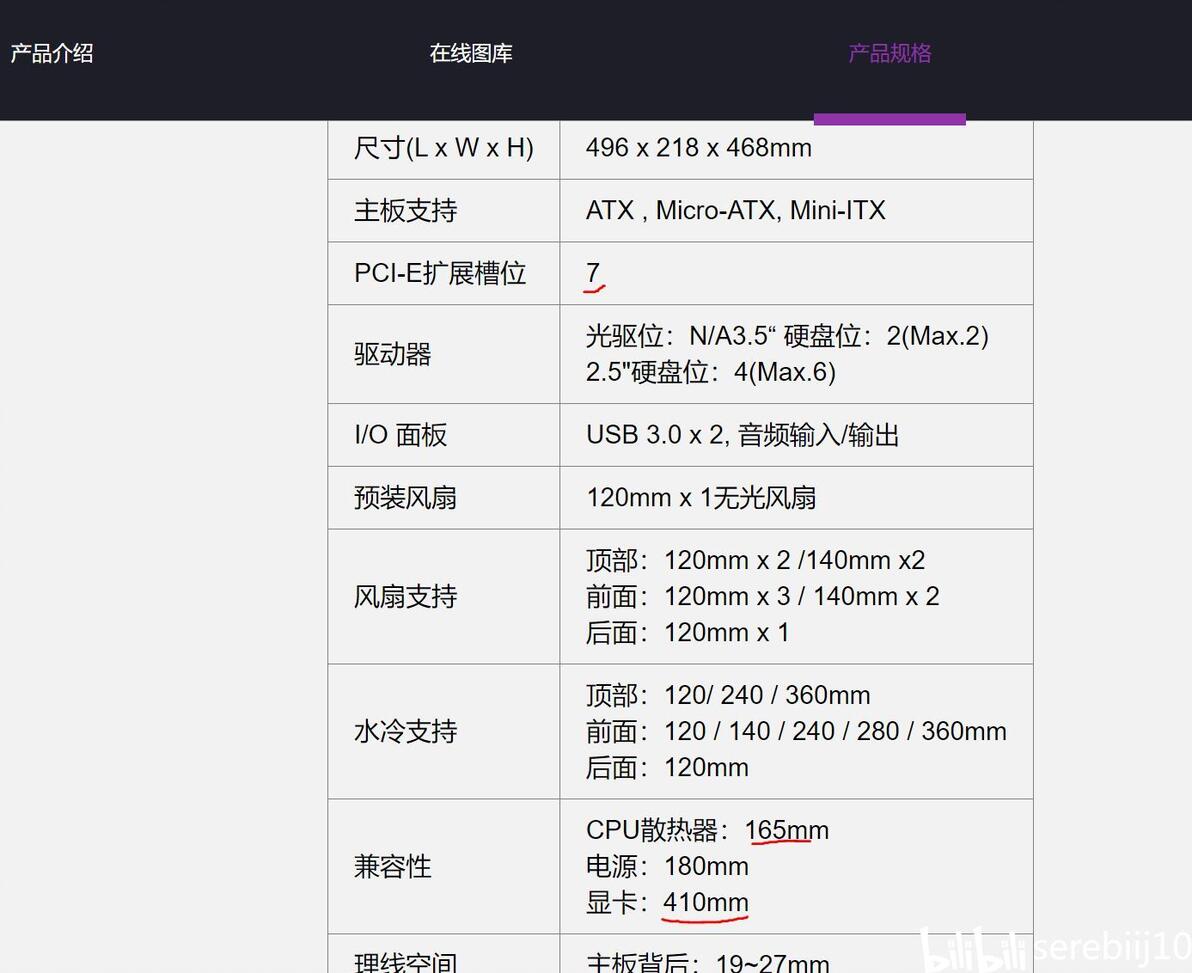

我自己的机箱是之前买“淘宝整机”的时候买的，之前完全没关注过具体的型号和参数，这波把卡买回来后，我就在想把卡装到机箱的可能性问题。首先肯定是查询下机箱的型号：酷冷至尊的MB520。对于显卡安装最重要的3个参数我标记出来了，它也分别对应显卡的三维。

其中，最简单的是看显卡的长边，超龙长度接近360mm，而兼容性那边写的有410mm，绰绰有余。

稍微需要绕一点的是厚度，我的卡厚度是76mm，标准的pcie槽厚度大约是20mm，所以卡会占用3.8槽，风扇顺利进风需要1-1.5槽的距离，算出来只要6槽及以上的机箱问题都不大，如果考虑到有些主板会把显卡用的X16接口放在第二pcie挡板上，像我这机箱的7槽其实最稳。

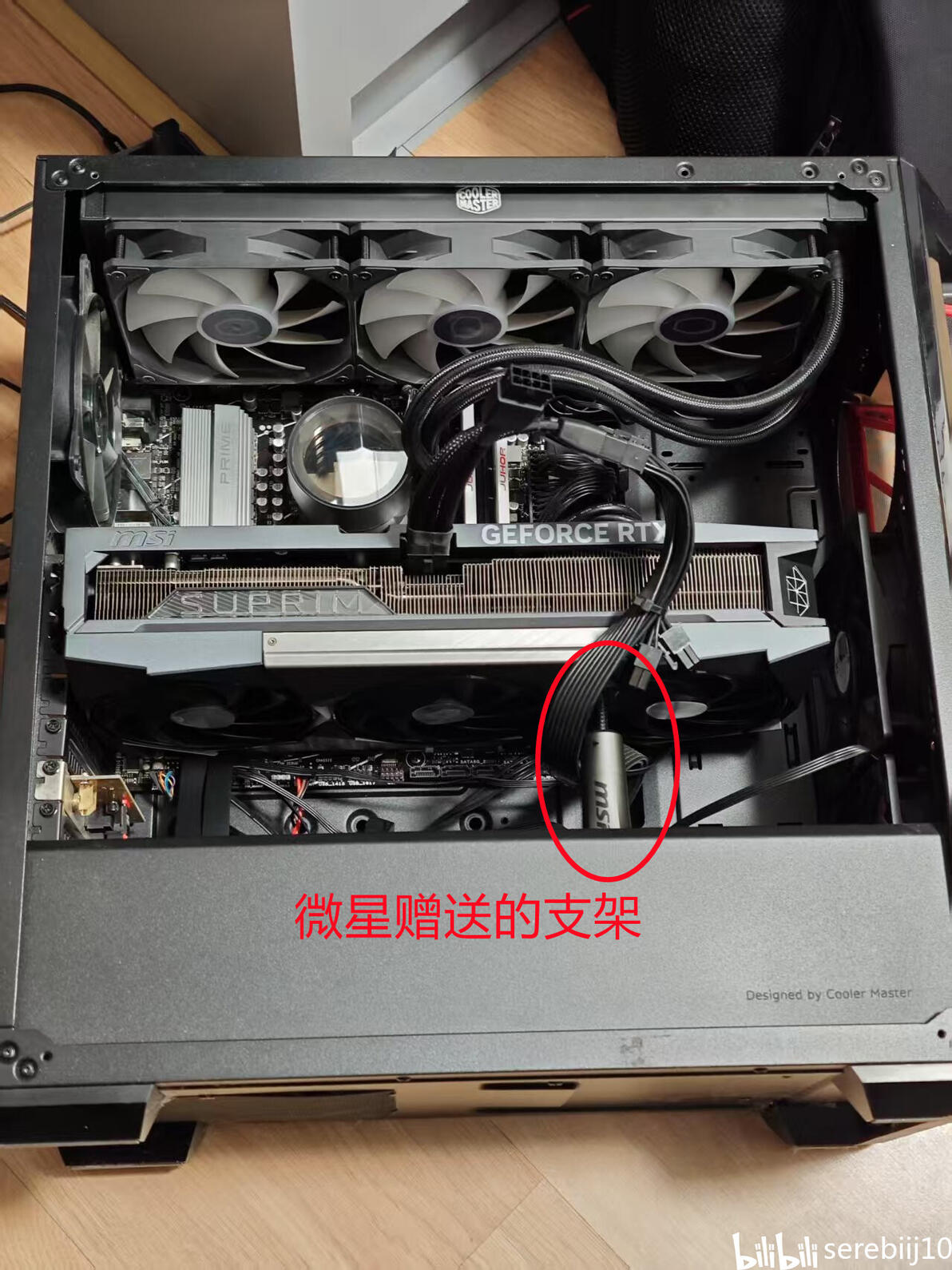

另一个有个看起来严重，但实际影响不大的，就是重量，因为比较重的中高端显卡，一般厂子直接会送你显卡支架，再加上显卡在挡板上的两颗螺丝拧紧，配合pcie槽，稳定性其实还是能够保证的了的。

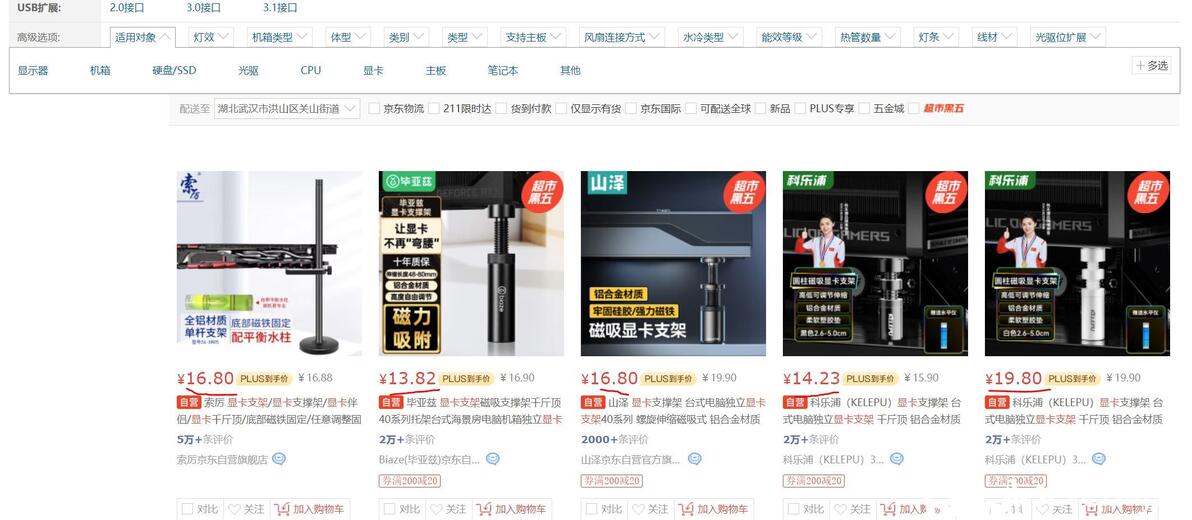

不重要的另一方面的因素是这玩意，真的不贵，而且可以后加。

需要思维绕下，影响不小且有隐蔽性的是显卡的宽度。

先说第一方面，至少我看的那几家机箱参数里是不会直接写兼容的显卡宽度的，但是思维转个弯就能想到，CPU的散热器和显卡都是同方向的往侧板方向延升的，所以它们的参数可以共用，比如我那个MB520的机箱，显卡，光把卡从塞进来的角度来说，165mm以下的卡都能塞得进来。

影响不小的原因显而易见，塞得进机箱≠关的上侧板，而没法上侧板的话，进灰可就是个大问题了。

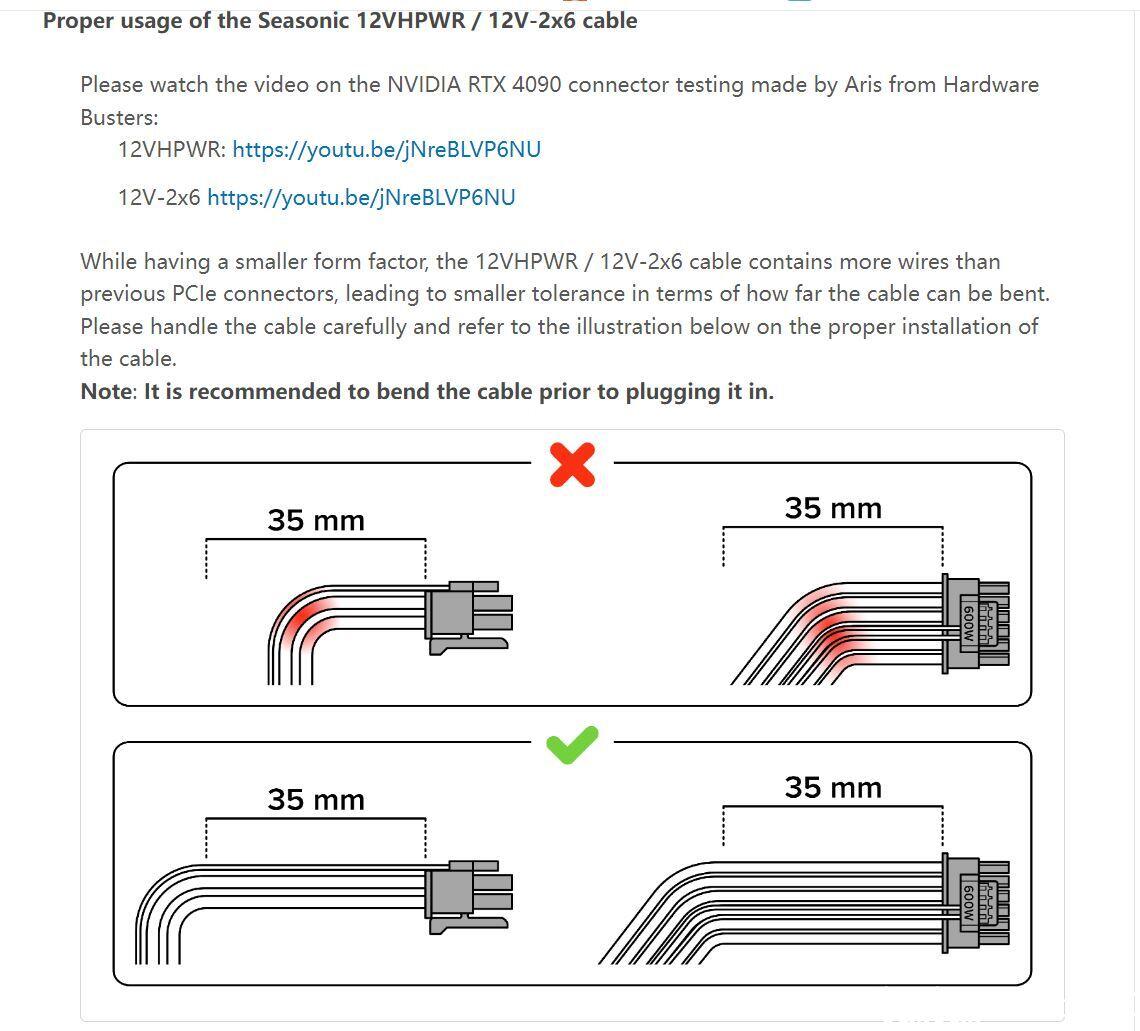

而有隐蔽性则得说电源接线的问题了，此问题属于“高端用户”独享的bug，因为这涉及到NV从上代40系高端开始就强行推的12V HPWR的16针接口，从这接口推广开来后，断续都有烧接口的问题。而NV和电源生产厂们对于线材，接口都算有些改进。其中有一项对于装机的影响比较大，这就是12V HPWR的线材的弯曲程度被严格限制，特别是显卡接口前的一段，例如电源大厂海韵就要求接口前的35mm内不能弯折，要求类似于天线工程师的“净空区”概念。

而显卡的接口一般都是沿宽度的方向插入（50系公版是例外，但不止主流），这部分不可弯折区就“隐性”的侵占了显卡的宽度。还是拿我的5080超龙来说，加上此段长度后，需要的机箱对应宽度就变成150+35=185mm了，我的只有165mm宽度的MB520机箱就没法很安全的用了。

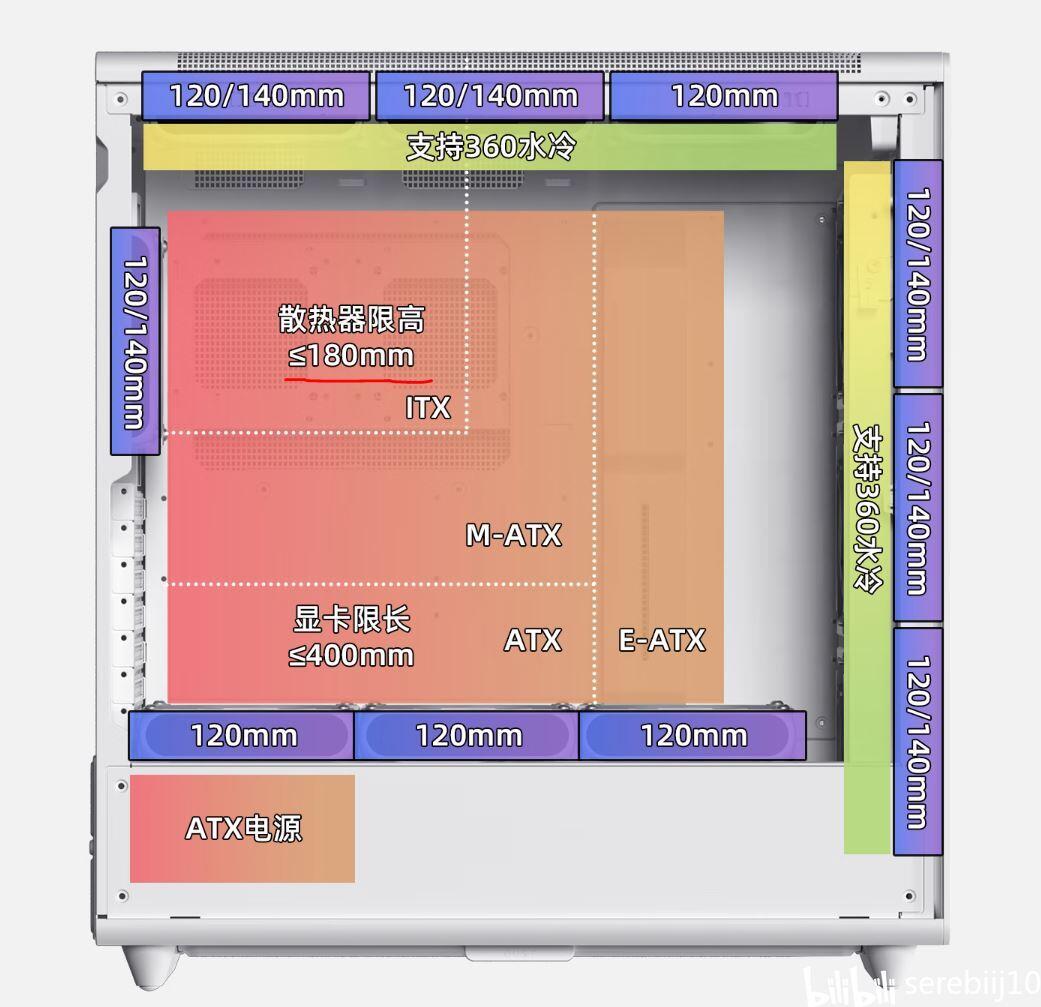

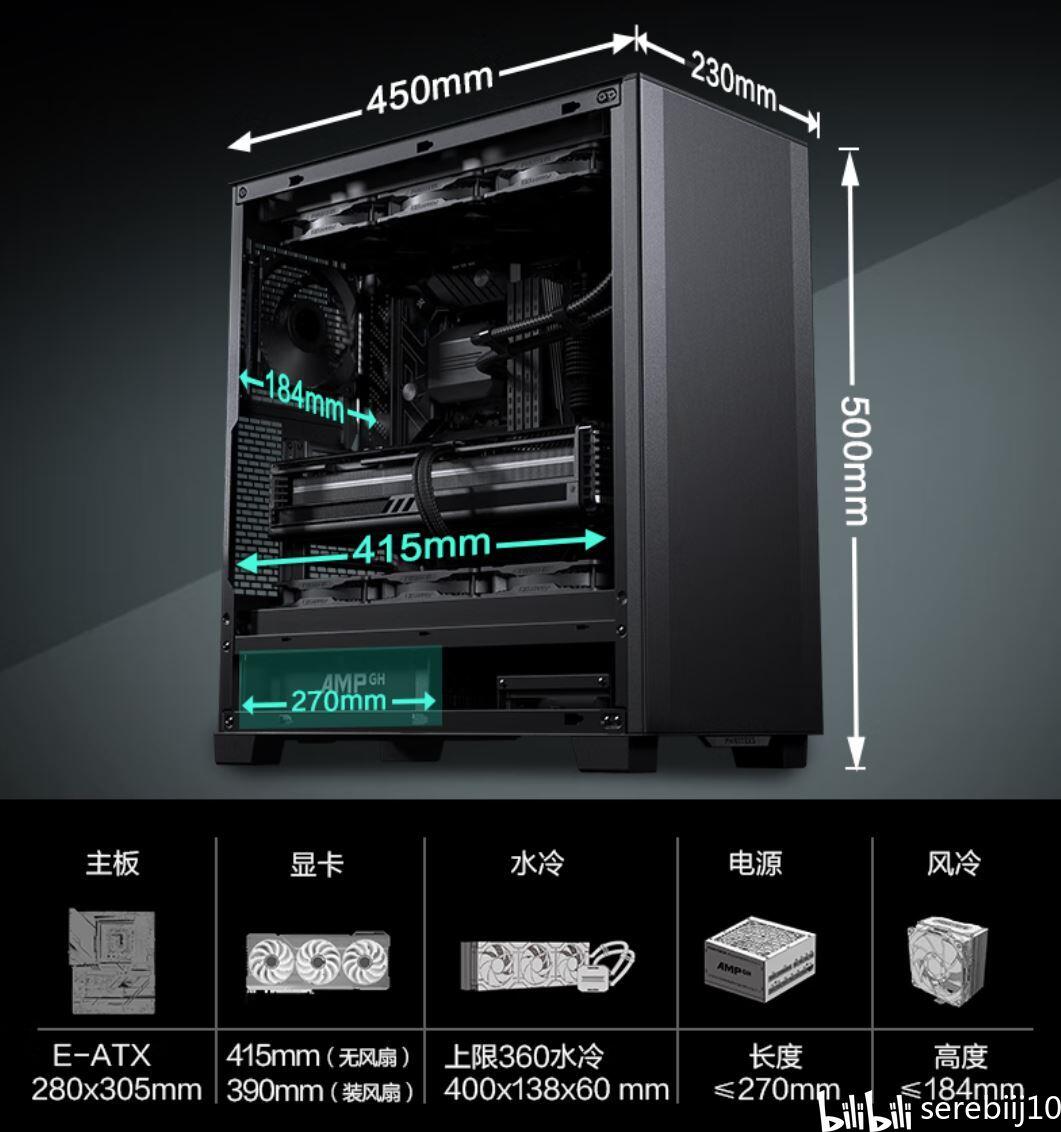

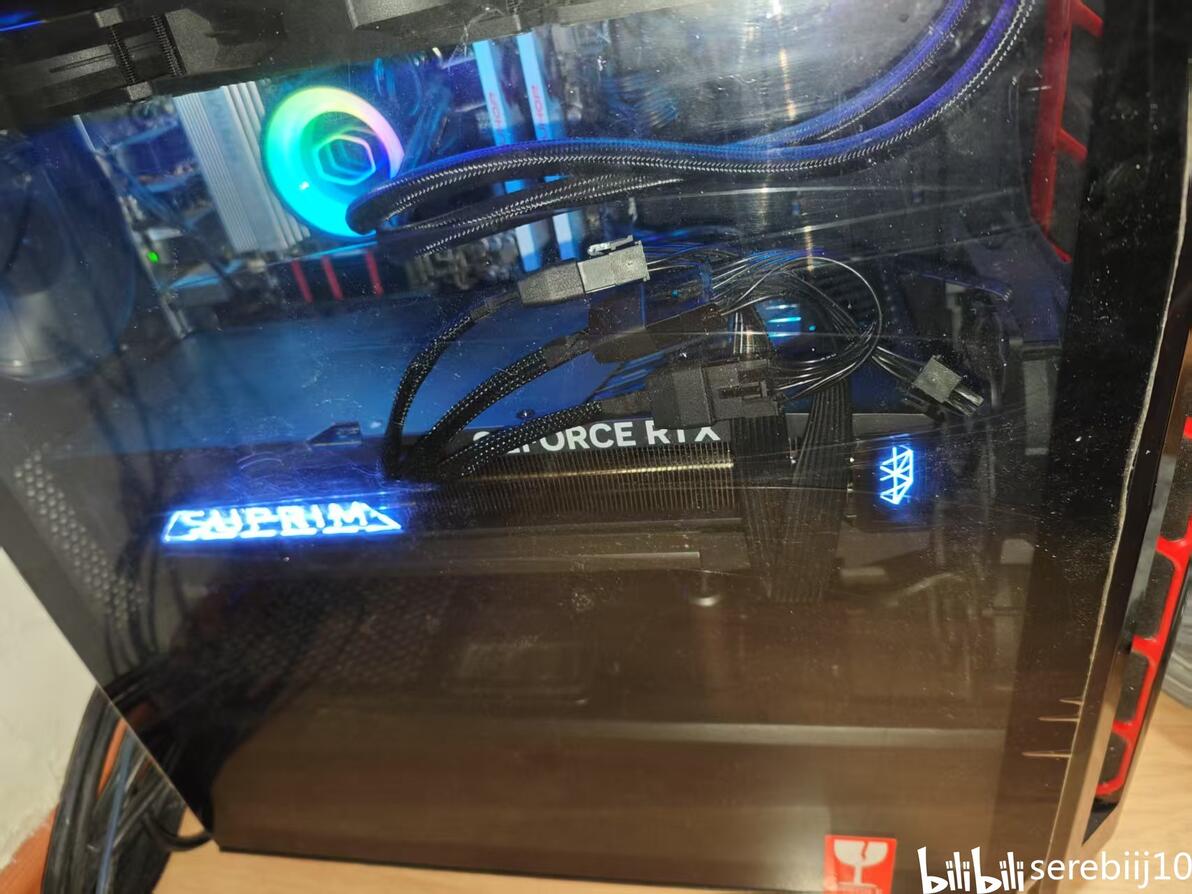

综上来看，对于3.8槽的超龙来说，配个大点的机箱是有必要的。我个人稍微查询了下，比较合适的有追风者和爱国者的两款机箱，宽度180mm以上就比较稳了。当然最后由于换机箱牵扯到装机，很有点累人，我最后思来想去后，还是没踏出那一步。总结来说，对于我这种喜欢折腾的，其实并不合适买整机，事后想来，还是有点后悔的。

此问题有方法补救吗？还是有的，但不是很保险。

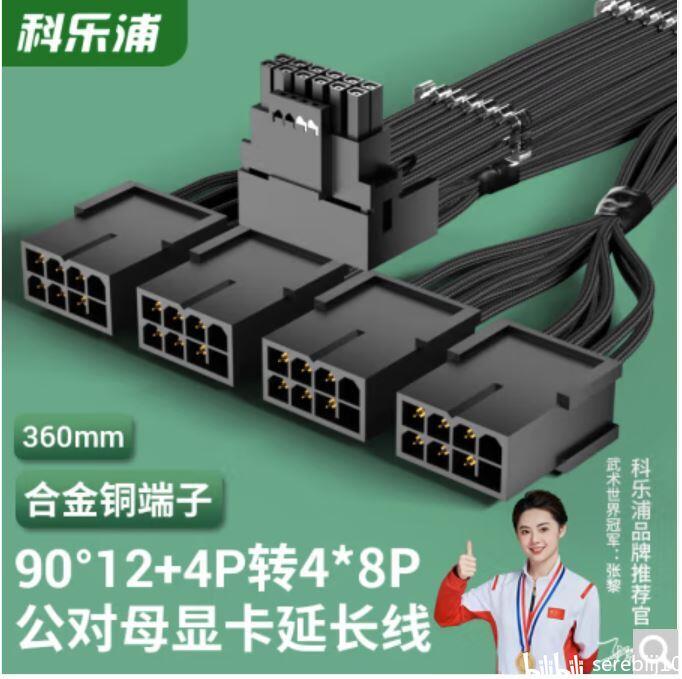

就是第三方有12V HPWR的90度方向转接头或者对应的模组线，这样就把侵占宽度，变成了侵占厚度，对于像我这种7槽的机箱来说，侵占厚度比起侵占宽度来说，就不是什么大问题了。

还是强调下，上面的补救方法，我个人没用过，也不太推荐用。我自己最后权衡下来，还是宁愿压缩不可弯折区，也不敢用第三方的线材。

说完高端显卡第一个细节问题——尺寸后，第二个准备聊的问题是遮挡。

我这边说的遮挡值得是遮挡pcie插槽的问题，我作为一个小白，之前很长一段时间内，就没遇到过此问题。

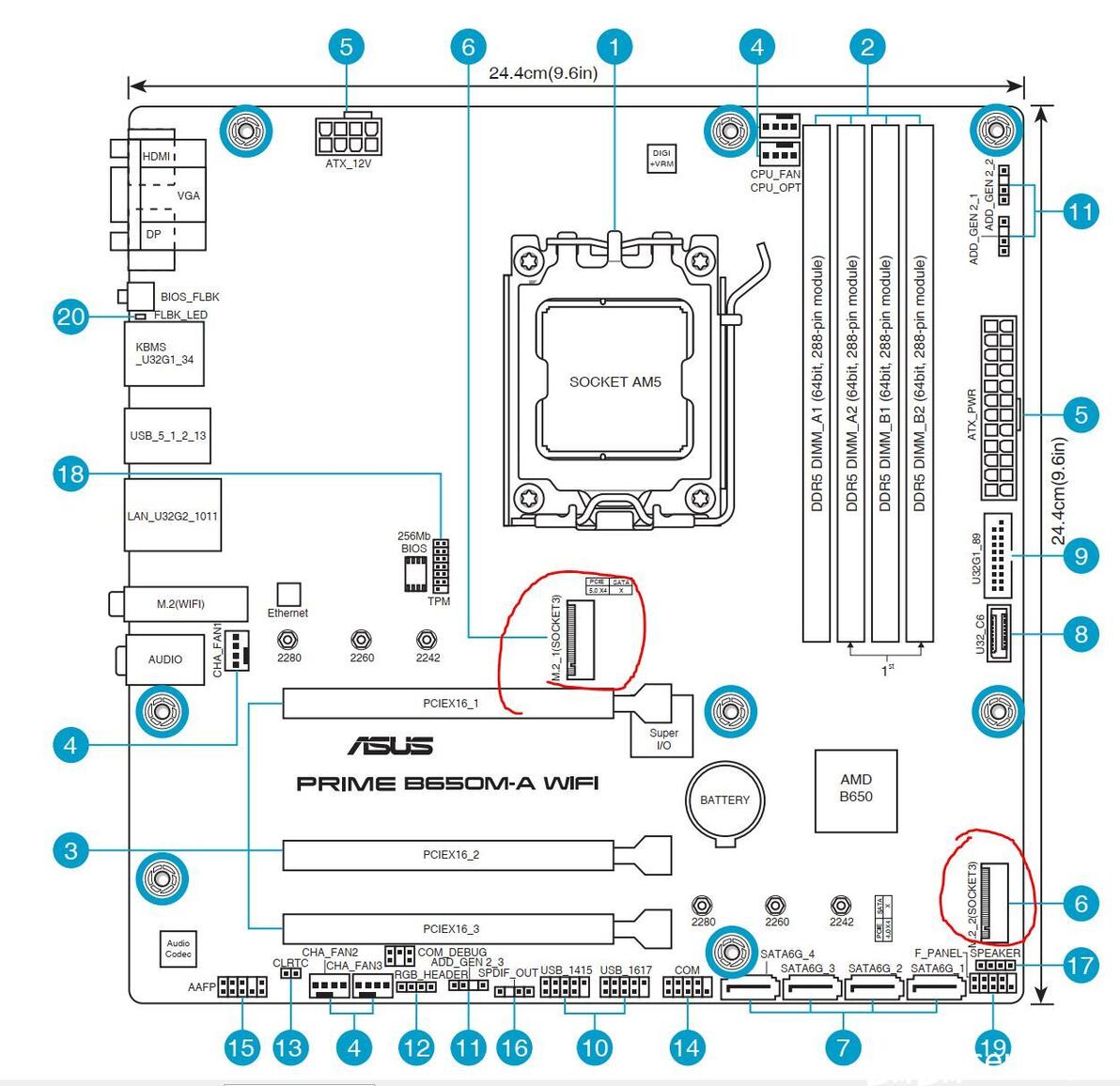

我对于扩展性的要求不高，主要也就是插3款M.2 2280尺寸的固态盘。而我“淘宝整机”的主板是我之前写过专栏的PRIME B650M-A WIFI，已经自带2个M.2硬盘位，所以只要保证还能有一个扩展M.2硬盘就好用。而我显卡正好是三槽卡。在显卡插在第一槽位的条件下，第四槽的pcie接口将将能正常工作，这是用只要用个PCIE转接NVME的小板子就能直接挂上第三款固态。所以我之前的用法，没有遮挡焦虑。

但本次的5080超龙可是3.8槽卡，这问题可有点大了，对于DIY圈出货比例最大的mATX版型的主板来说，PCIE本来就只有4槽，超龙那3.8槽的占用是铁定把mATX主板的所有pcie扩展全部“吃掉”了。这意味着用了高端显卡的一个很大代价就是，砍掉mATX主板的所有扩展能力，即使更大的ATX，至少也被挡住1-2个pcie插槽。反正至少我现在的理解中，没有不损失扩展能力，“无损”用好3槽以上高端显卡的办法。

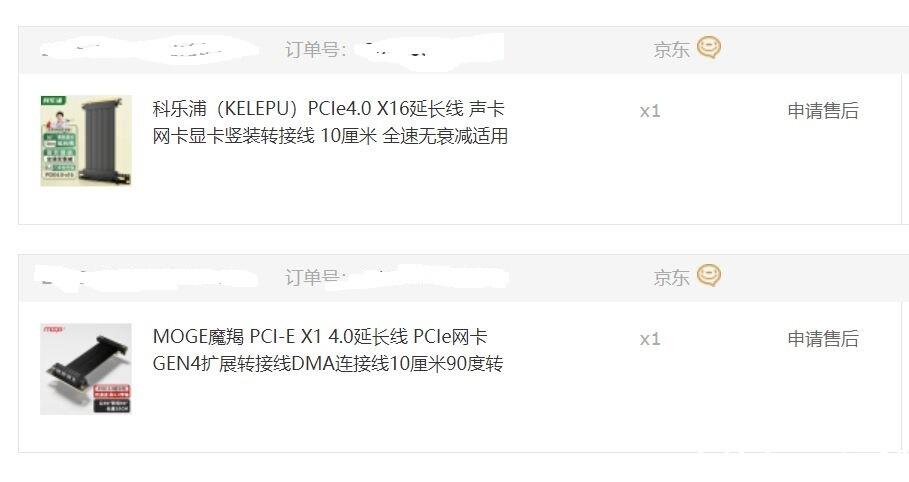

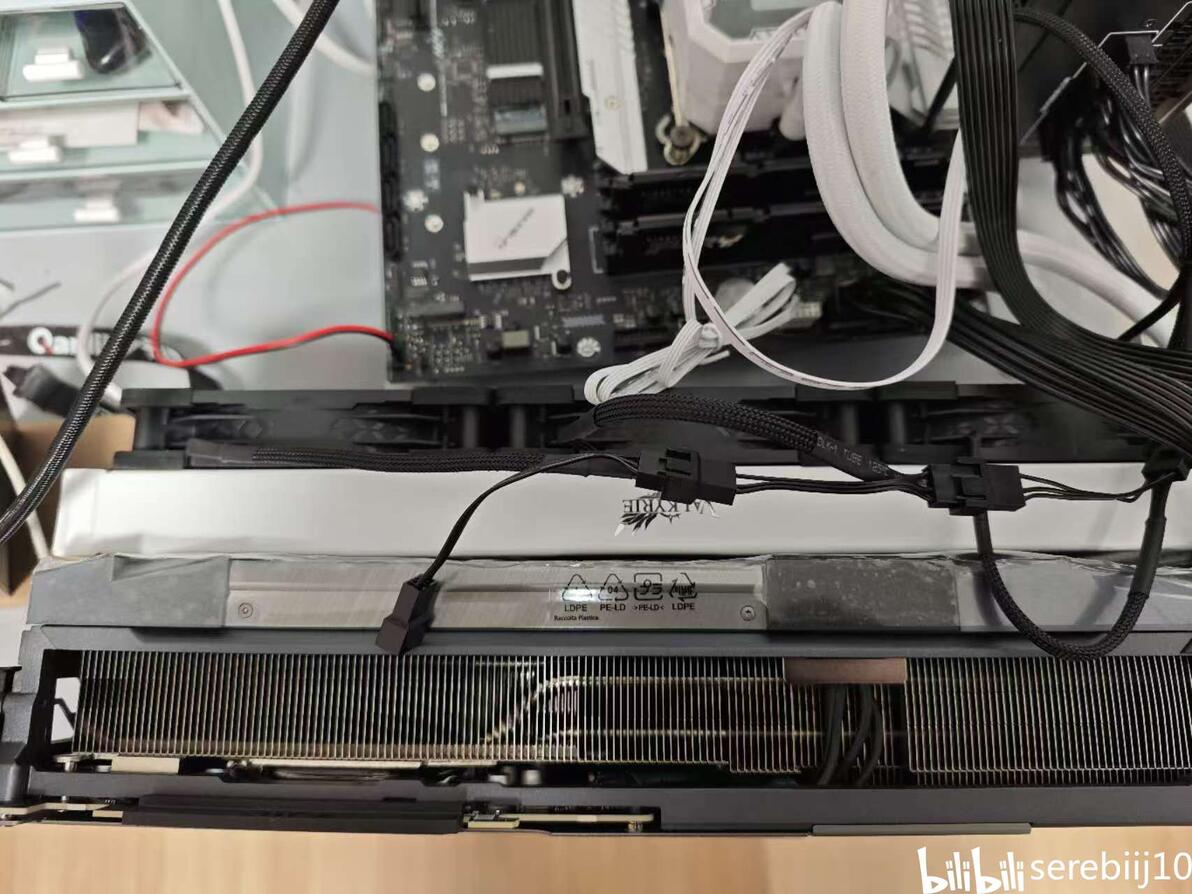

先说我尝试的解决方法和最后的效果，我最初的想法还是“走老路”，就是我之前挂第三块固态时候的想法，直接给PCIE接口做延长，这样我转接板也不用换了，正好“物尽其用”。想的倒是很美，实际用起来可完全不是那样的。我首先分别试了PCIE4.0X1和PCIE4.0X16的延长线（奇葩的主板，物理接口是X16，但是实际有效的是X1），长度10cm，把我第四槽的接口延长。发现两张线的效果一样，直接无法识别固态了。

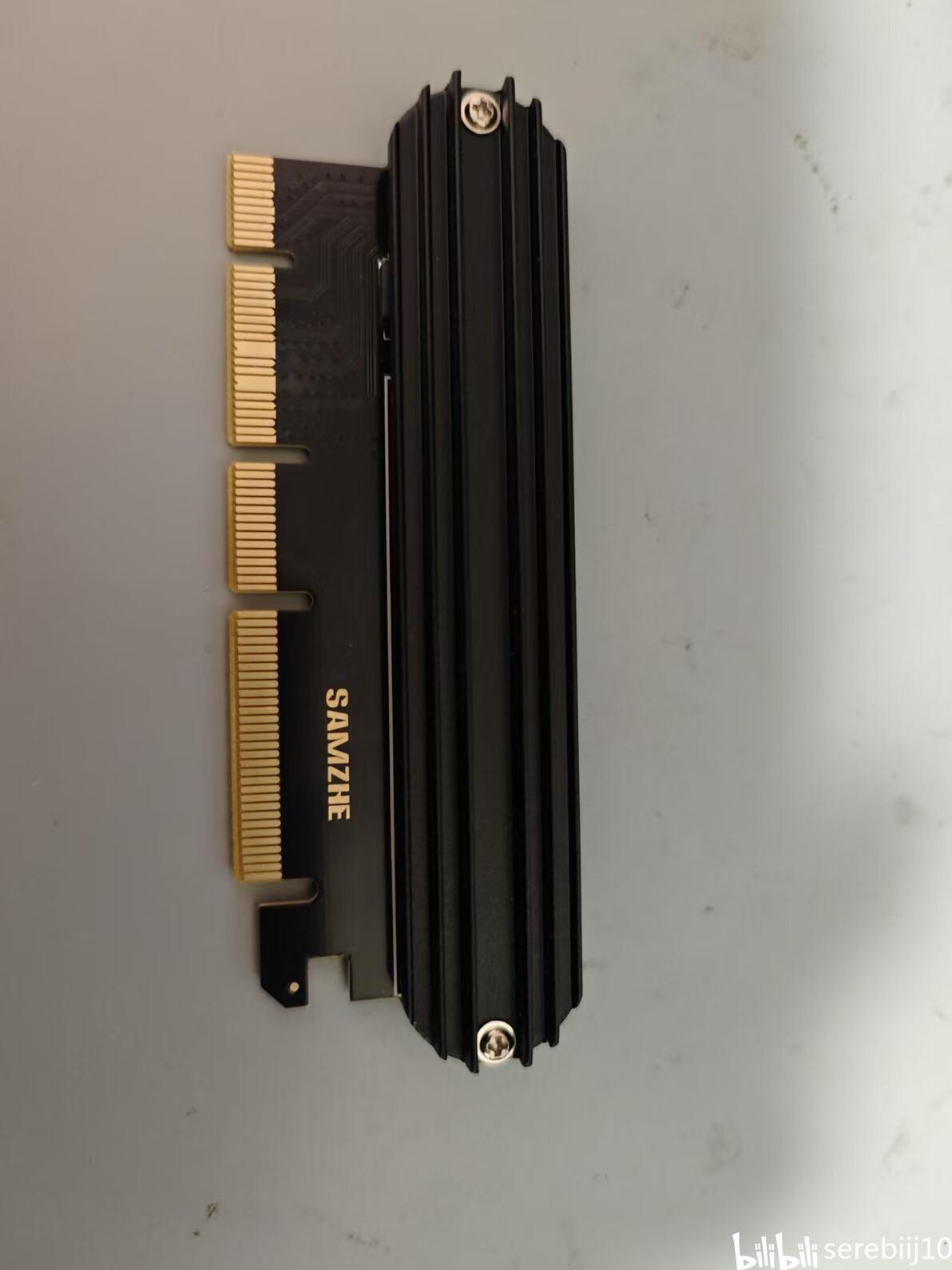

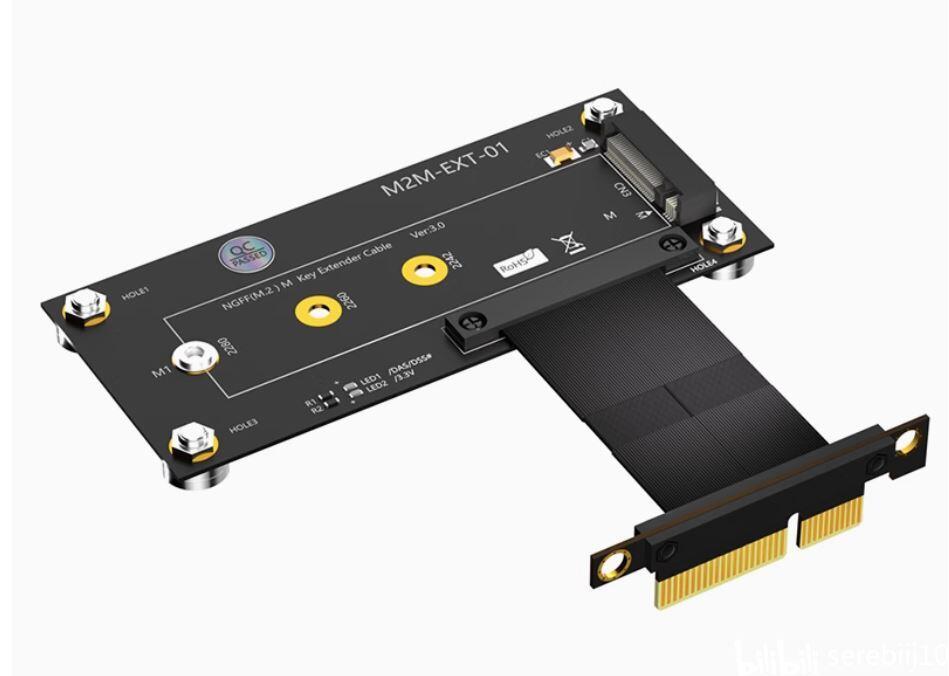

思来想去，大概率是主板PCIE槽->PCIE延长线->PCIE转NVME板子->M.2固态的这套信号链路太长而导致的。我尝试“砍掉中间商”，把PCIE延长线和NVME转接板二合一，变成如图的延长+转换的组合。

这次效果略好，识别盘倒是基本没问题，但是信号还是不稳定，使用CrystalDiskMark 8开始压力测试的时候。很高概率的掉盘。不知道是供电不足还是信号完整性已经没法保证了，这种时灵时不灵的体验太过于折磨，这条路线也作罢。

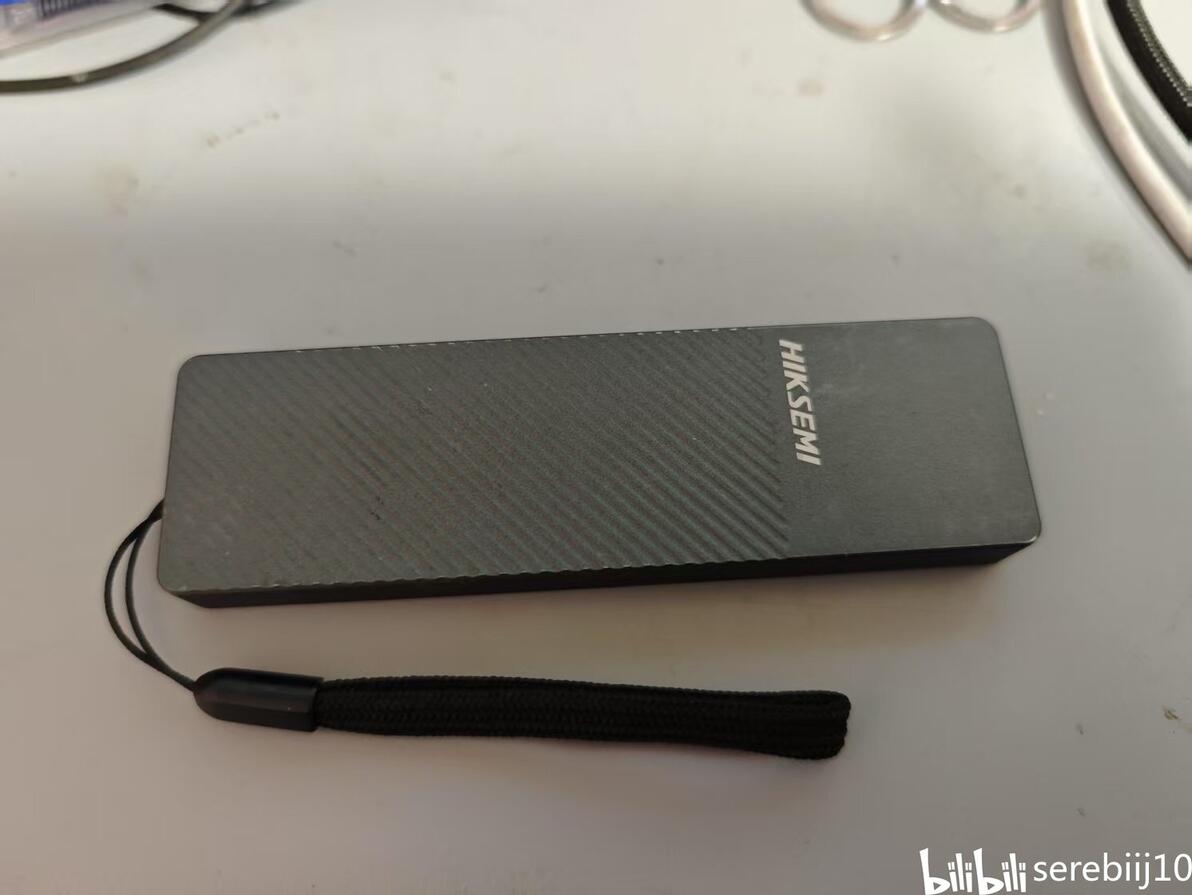

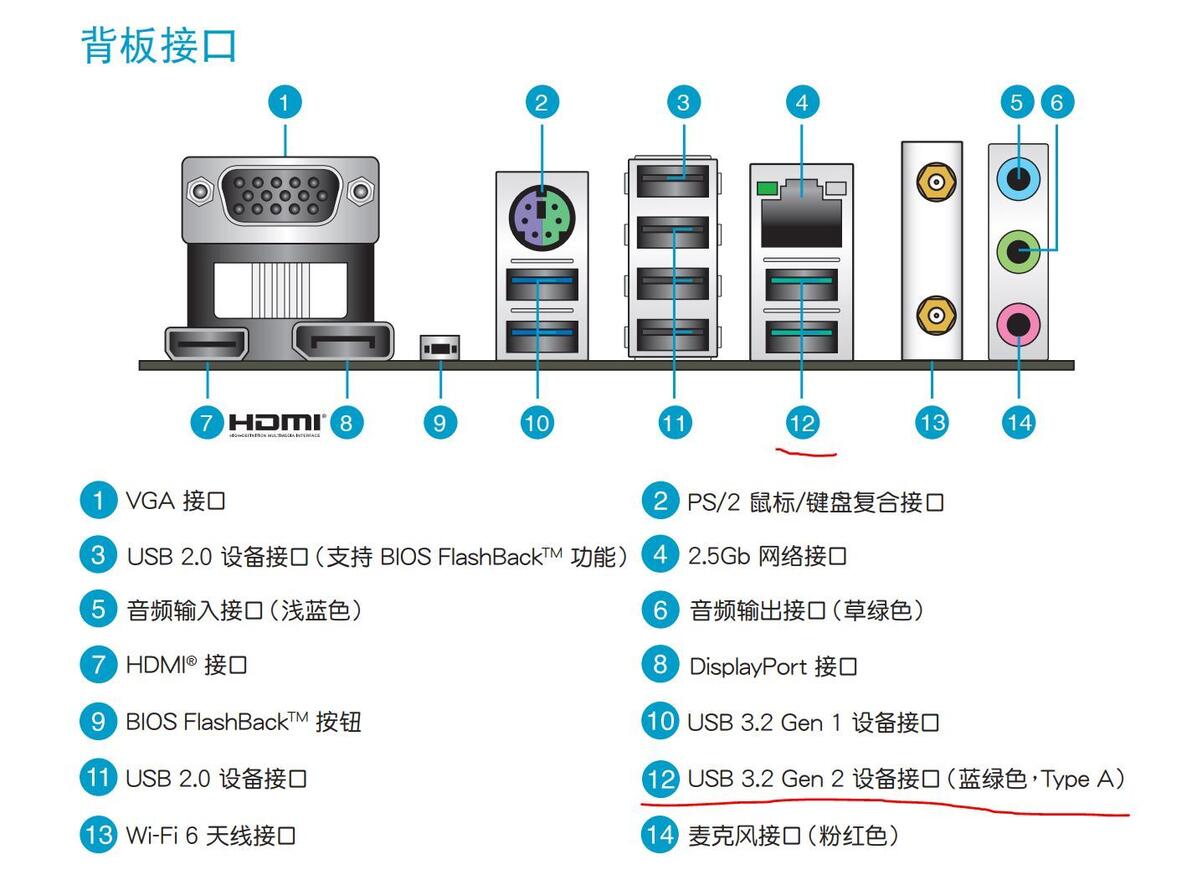

最后解决的方法是利用好主板背部多余的10G USB口，使用NVME固态硬盘盒来解决问题，讲真，这方法真的既不优雅，也限制了性能上限（我的烂主板也没有20G或者40G的USB口），但胜在稳定。慢就慢点吧，至少好过天天消失的硬盘。

复盘完了整个过程，总结来说，最重要的是装机得明确自己的需求。如果在最开始就明确需要三槽以上的高端显卡的话，整个系统最好都对应修改。比如为了解决遮挡pcie插槽的问题，我现在的建议是用前面提到的大点的机箱+ATX主板，如果真的对扩展要求不高，也应该直接找有3个M.2的那些个mATX。提前规划太重要了，PCIE延长线真的不太靠谱，而固态硬盘盒当做最终的无奈手段，能不用还是不用比较好。

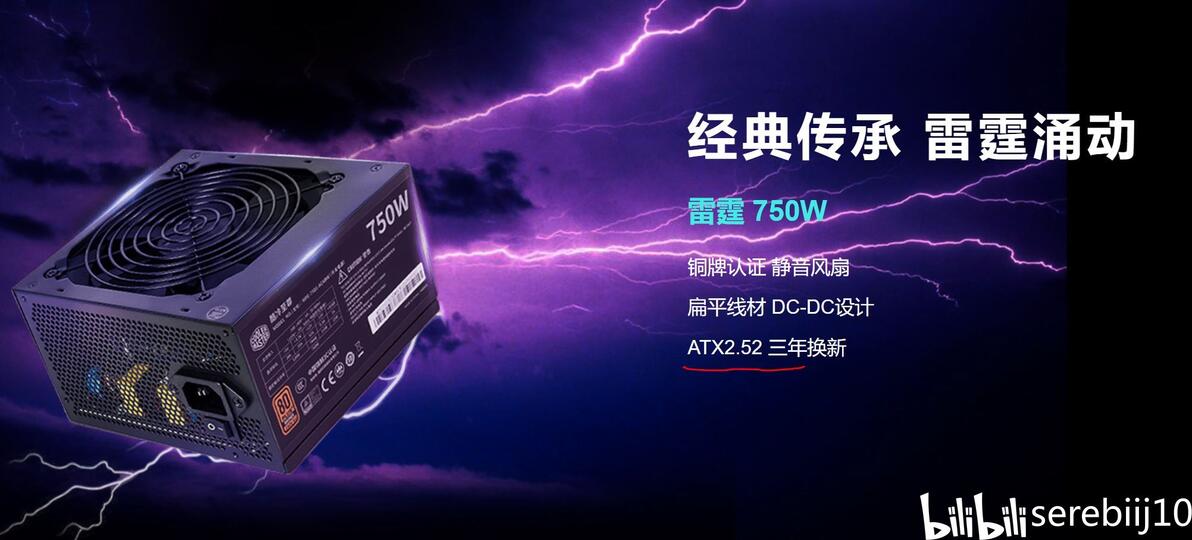

说完遮挡，后面的两方面问题其实都是和电源有关，但是表现形式有所不同。第一方面是我这种“整机烈士”专属的了。因为零售市场上，你随便一搜，基本都是卖的模组电源。而到整机店里面可就反过来了，特别喜欢配直出电源（原因主要是便宜，利润率平摊下来，甚至比价格更加透明的CPU，显卡等大件都高）。直出式电源作为事实上的“低端产品”，实在和中高端显卡不太搭。直接拿我买的主机给的电源作为例子来讲讲好了，我台式机电脑的电源型号是酷冷至尊的雷霆750W。

首先一点，直出式电源的电源标准普遍比较老，缺少高端显卡必须有的原生12V HPWR接口。例如我的电源是ATX2.52标准了，而12V HPWR接口是在ATX3.0和ATX3.1里才包含的新接口，此电源自然是没有的。缺了原生接口，造成直出式电源基本都要转接才能给高端显卡供电的窘境。

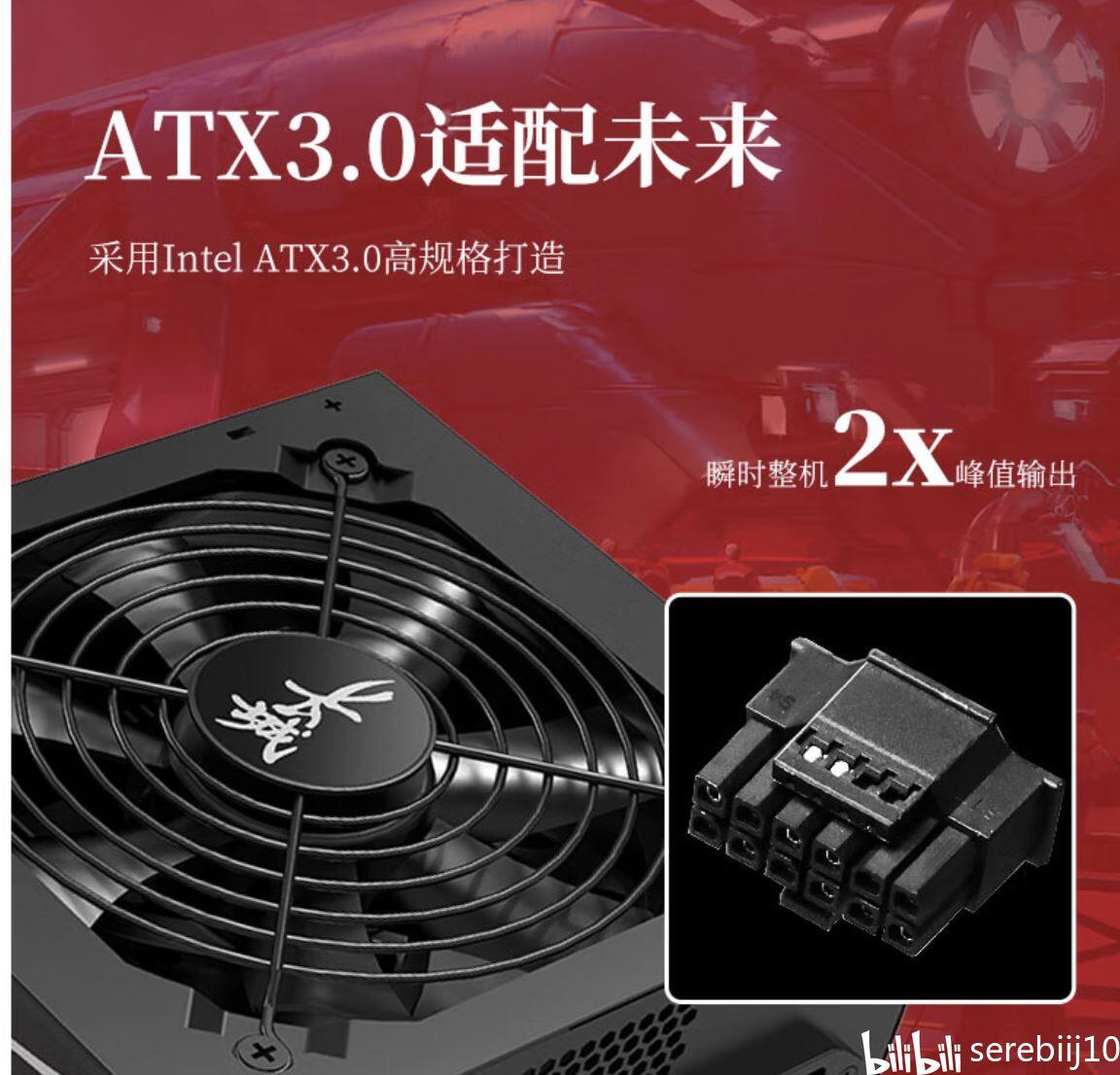

当然有例外，而且例外都来自长城电源。它家是我唯一找到出了ATX3.0和ATX3.1标准的直出式电源的厂商，很独树一帜。甚至，那个ATX3.1的电源还是个过了金牌认证。

而到了转接新的12V HPWR的部分，绝大多数直出式电源同样不太合适。由于核心点就在于，转接线普遍要求，转接输入的8PIN通过独立的线传输过来，且明确说不能用电源厂节省成本二喜欢用的一转二线。而尴尬点在于，直出式电源，作为“低端”货，受限于成本，最多也就给你配2路独立的8PIN，其余更多的8PIN，本质都是这2路独立8PIN用一分二线转出来的。如果带300W以上的高端显卡，就没法很好的满足老8PIN规定的安全规范了

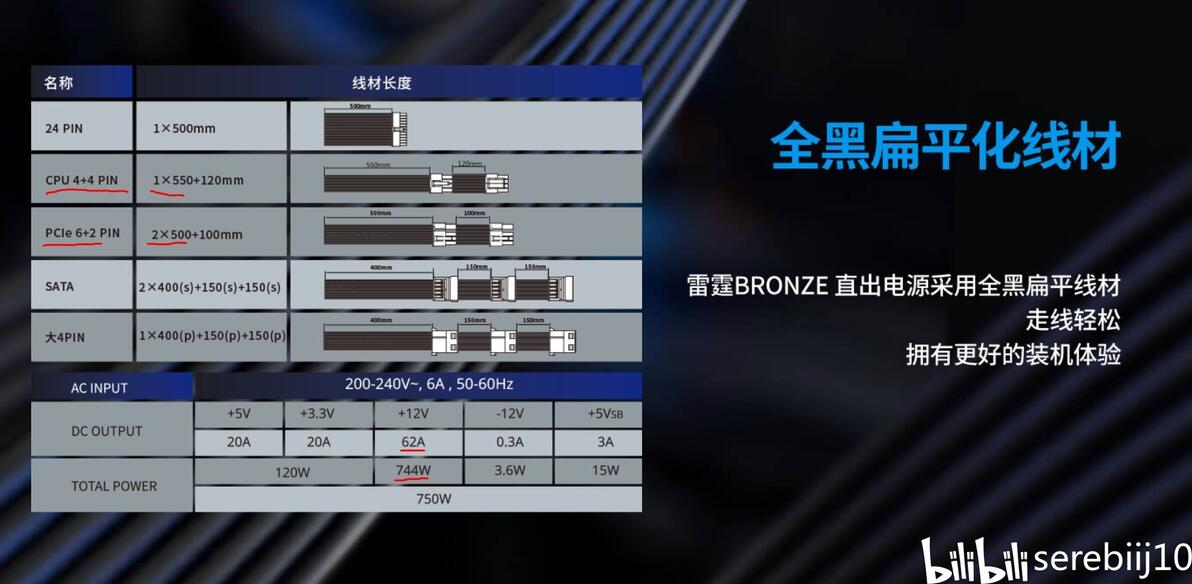

我查询了我的整机电源的说明，果不其然也是经典的2条独立PCIE配一分二的线的组合。配360W的5080超龙，12V HPWR的三转一线里面，至少有一路是不独立的。

这样子的用法问题大不大呢？

我查阅了一些资料，理论上，问题是不大的。

首先，电源的12V电压上，输出360-400W，毫无问题，规格书上甚至可以输出62A，对应750W。

超能课堂(321) 2个8pin转接的12VHPWR接口能提供600W供电吗？

那一转二的转接线是什么工作状态呢？参考的主要是超能网的这篇文章，省流来说：制约8PIN口传输功率的“短板”在于接头，而不是线，材质选好，线径足够，线能承载的功率大于300W。接头方面，ATX规定的显卡侧的8PIN接头输入功率是150W，但是电源输出部分，优化过的接头能让线上走至少288W以上。这就是一分二线的理论基础，电源和线上限>300W,显卡侧接头限制150W，所以为了充分利用电源和线的能力，一分二从设计上并不违规。不仅如此，直出式电源在此种用法下，如果线材一致，效果甚至更好一些。因为直出式电源的线是直接焊在PCB输出排上的，这种焊接“锡坨坨”的接触电阻可比模组线的接头的电阻小不少，而且更重要的，它不会插不紧。模组线两头插接稳定性的问题，物理上少了50%。

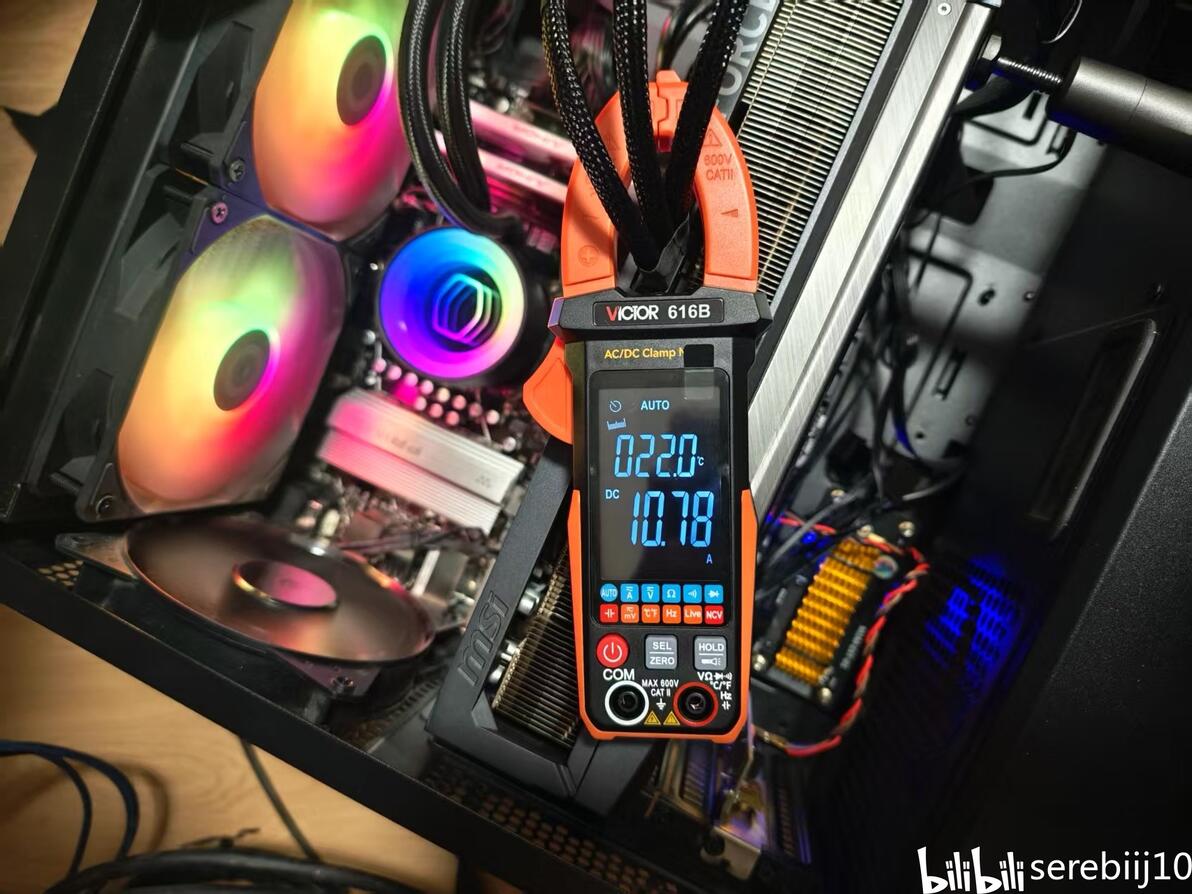

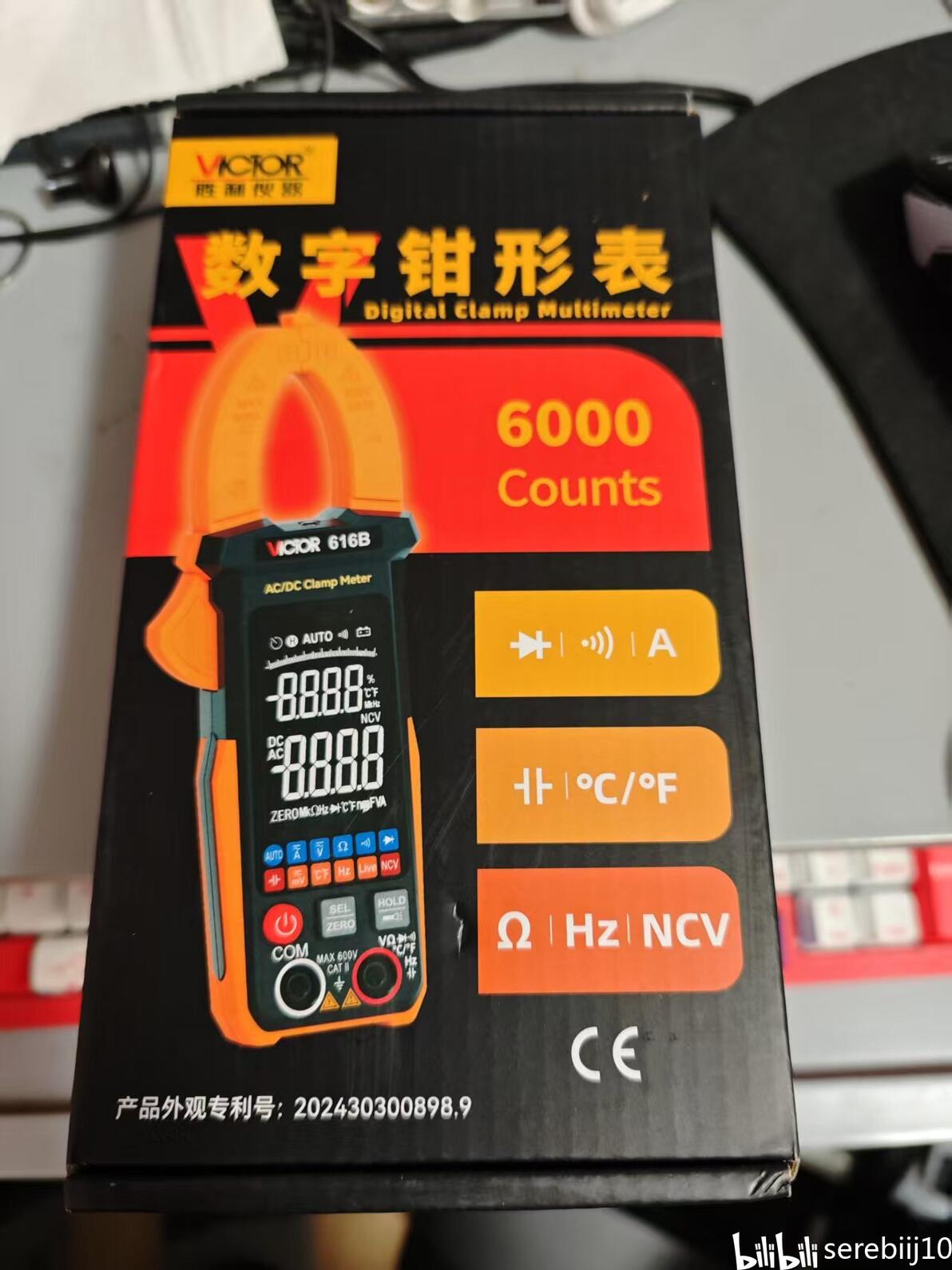

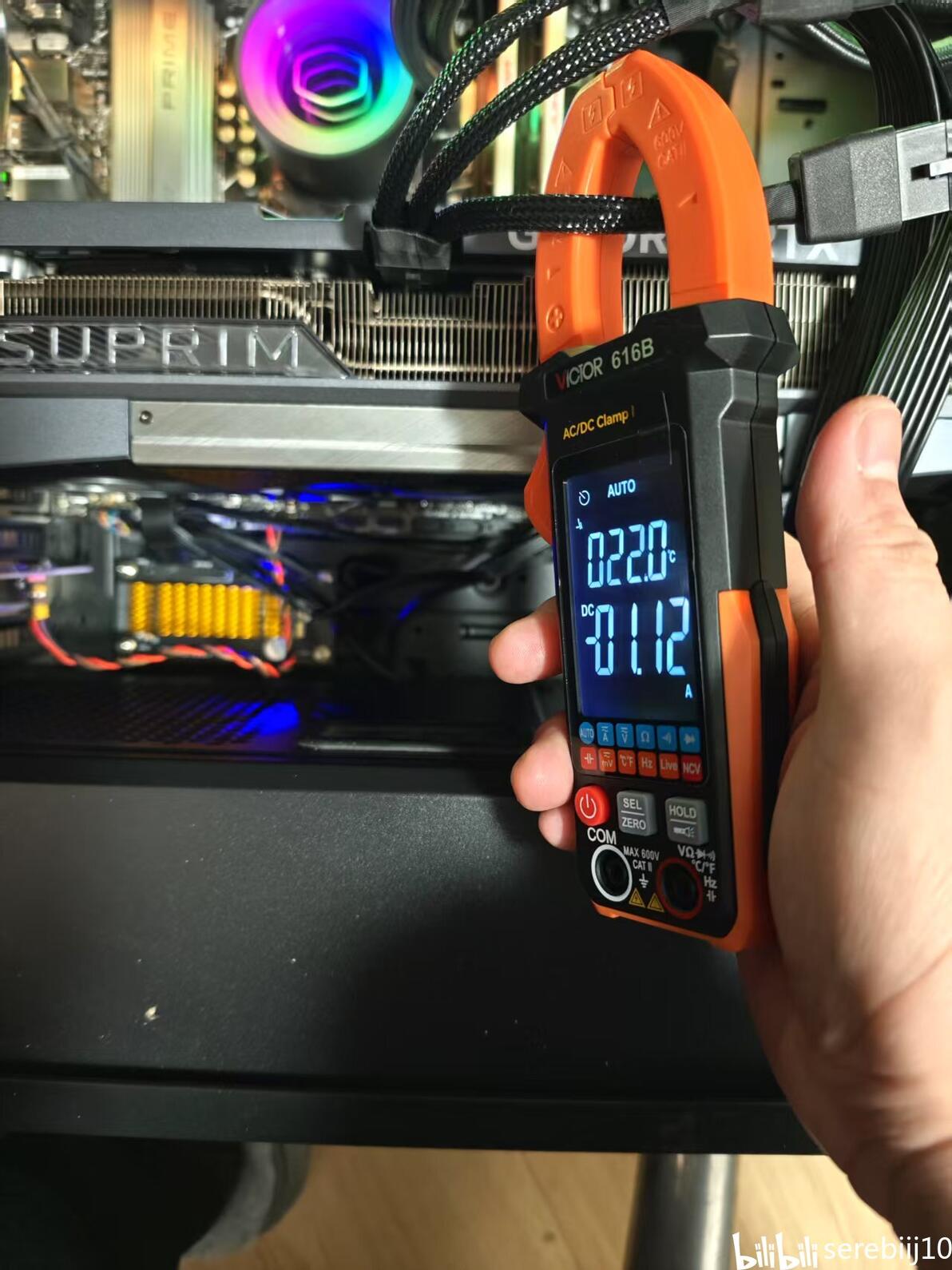

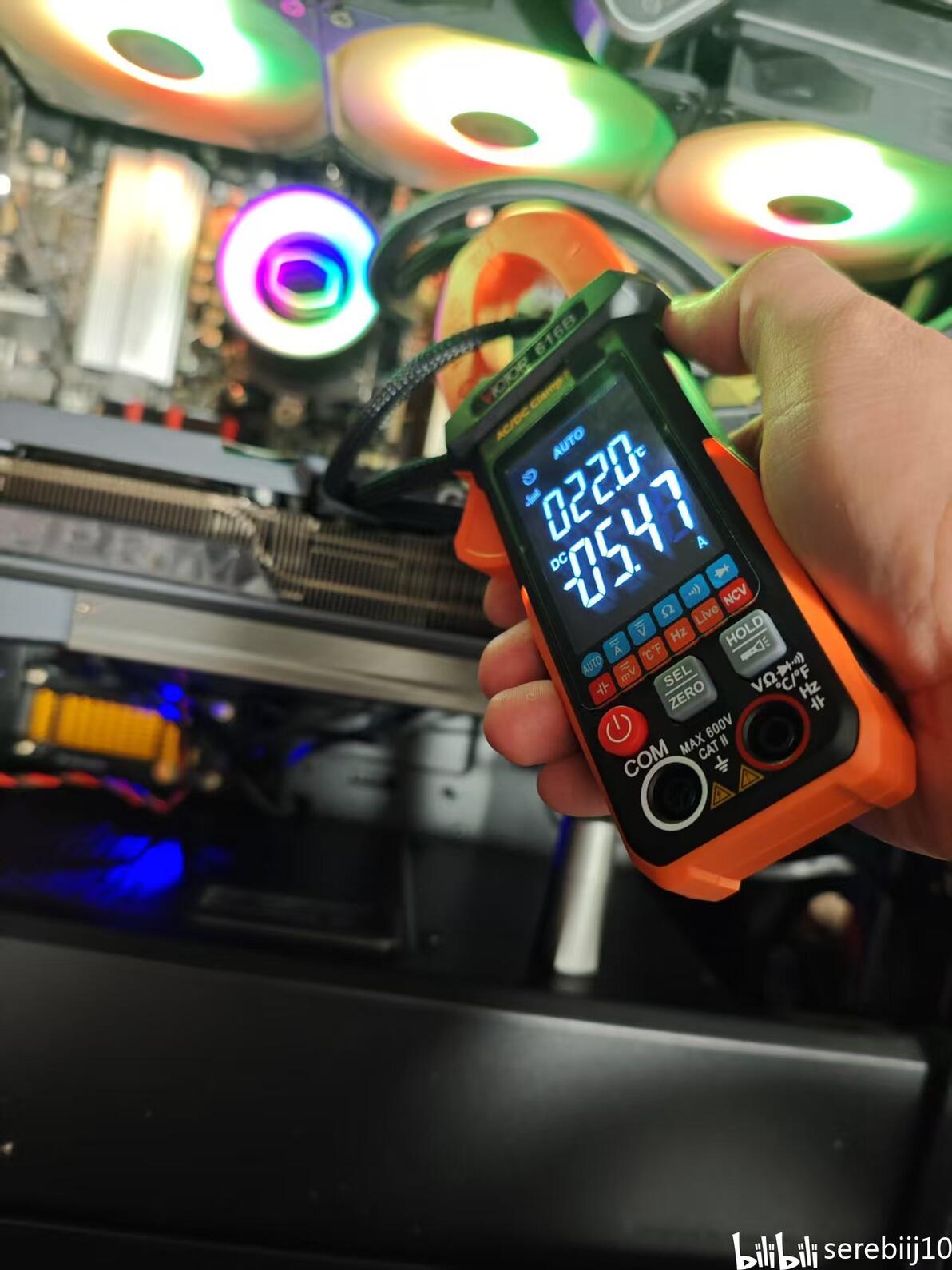

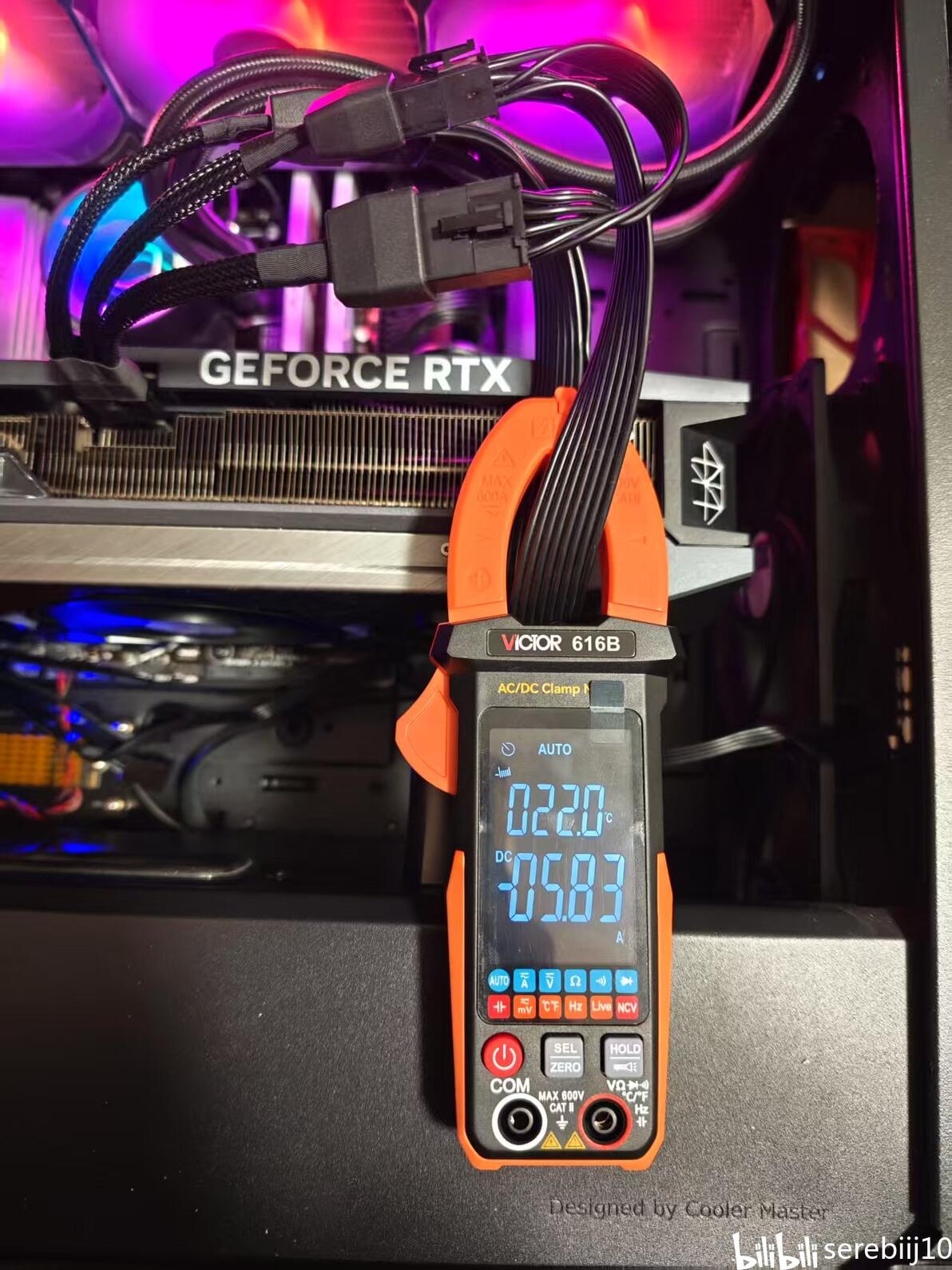

理论如此，实际呢，我自己买了个不太准的钳流表，实际测测各个地方的电流大小。还是开启furmark烤机模式。

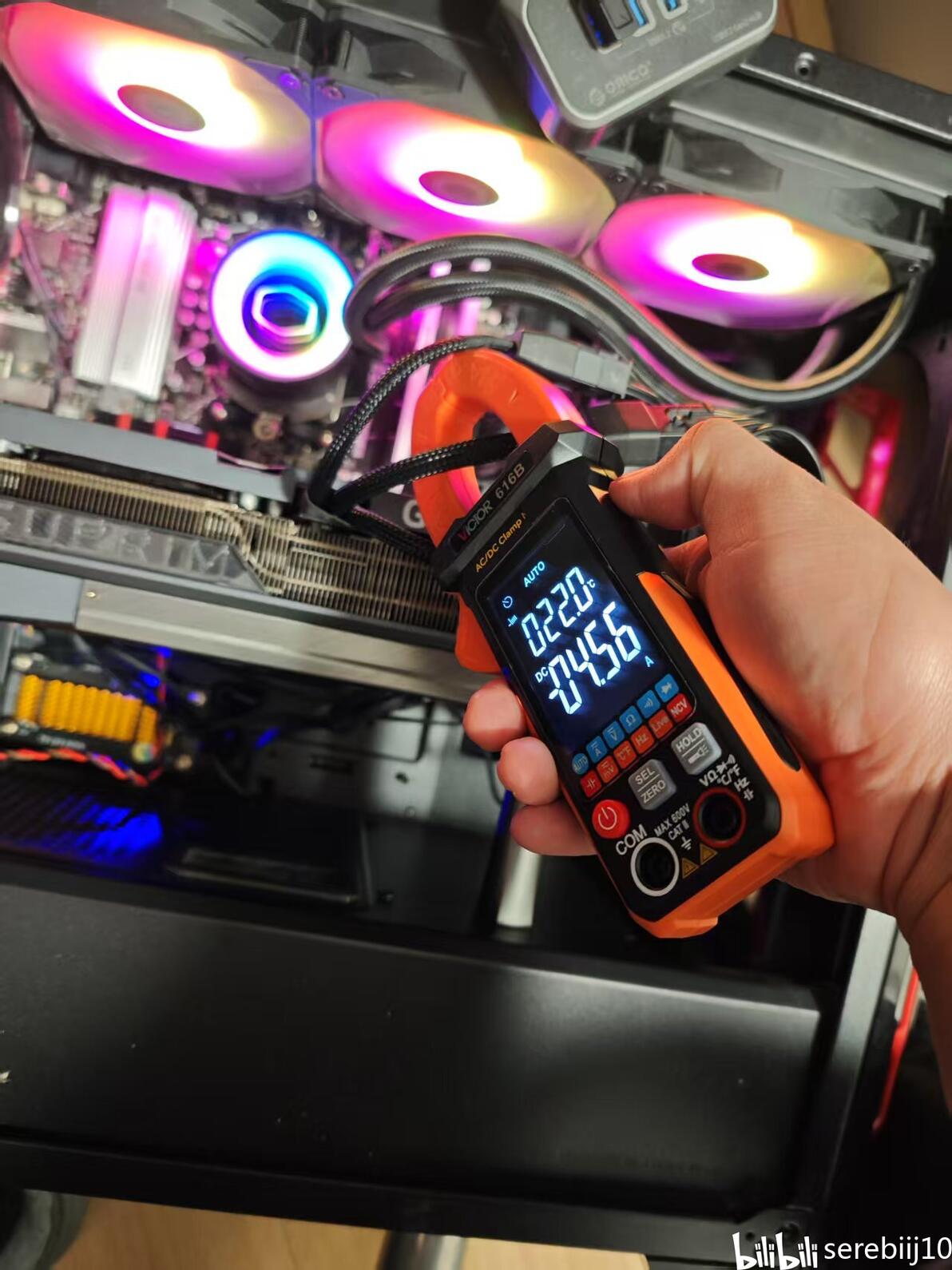

测出来的12V HPWR接口处的电流标称值是10.78A，怎么感觉只有实际值的1/3呢，可能钳流表测小电流的准确度还是不太行的吧（标称能测试600A的电流，比想测的电流大太多了），不过稍微不准问题也不大，我此次更关心电流大概的分布均匀状态。

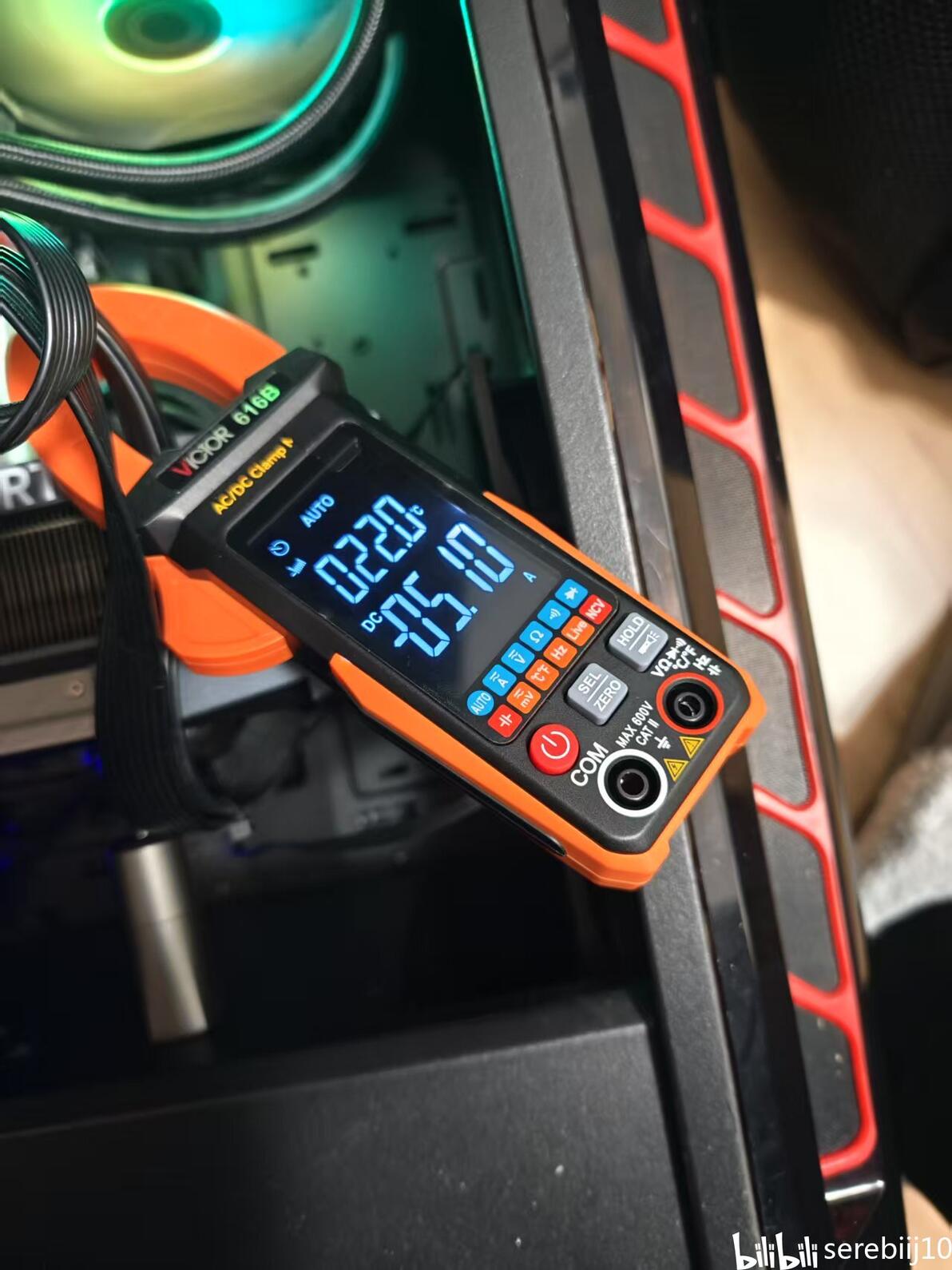

先看看电源的2条独立8PIN线的电流分布。可以看出，电源侧似乎有均流操作，它们的电流比较平均的在5左右。

而三转一的转接线上面，情况就微妙了，试试上一分二的2个8PIN口上的电流比较不平均，第一个8PIN大约1A附近，另一个则有4A左右。

所以情况比较明朗了，电源出来2根线是有均流，转接线上没有。

所以转接线的3个8PIN的功率的，分别大约是36，144和180W，第三个8PIN口功率超了点。算是勉强能用。

当然这还只是5080的情况，如果情况到600W的5090的话，转接线不均流的问题应该还会加剧，那样问题就真的有点大了，如果和我的那根1转2的8PIN口的情况来说，可能会变成转接的4根线，2根只有60W的功率，另外两根走240W的功率，这种工况的安全性难以保证。

另一个麻烦点是直出式电源没法加线，而模组电源，如果对应电压口足够的话，可以后面自己买线按需补足。

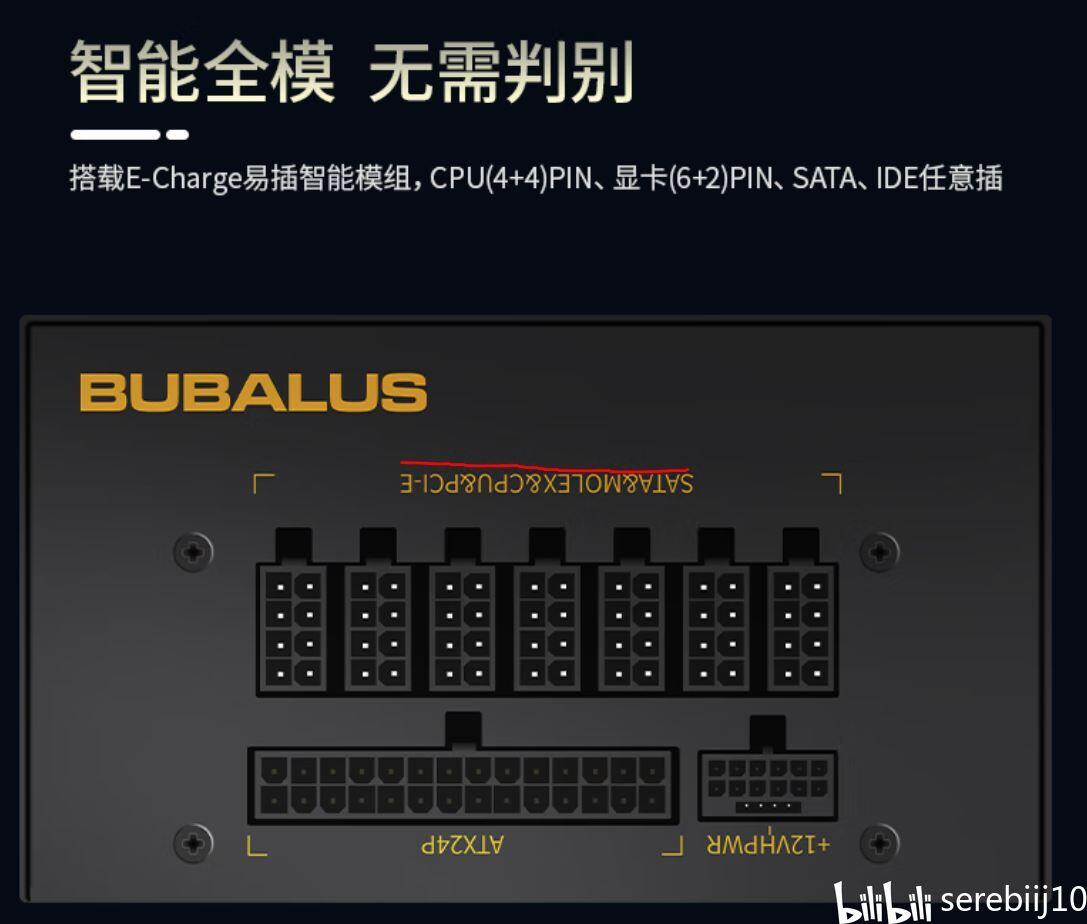

这方面搞的好的就像大水牛的850W，虽然送的显卡8PIN线还是只有2根1分2的（它有专属的12V HPWR，这么设计比较合理），但是由于其12V接口在电源侧并不区分，当主机不怎么用SATA硬盘的时候，可以再多花点钱买线，独立的4根显卡的8PIN，配合CPU那边的2根8PIN是能同时满足的。

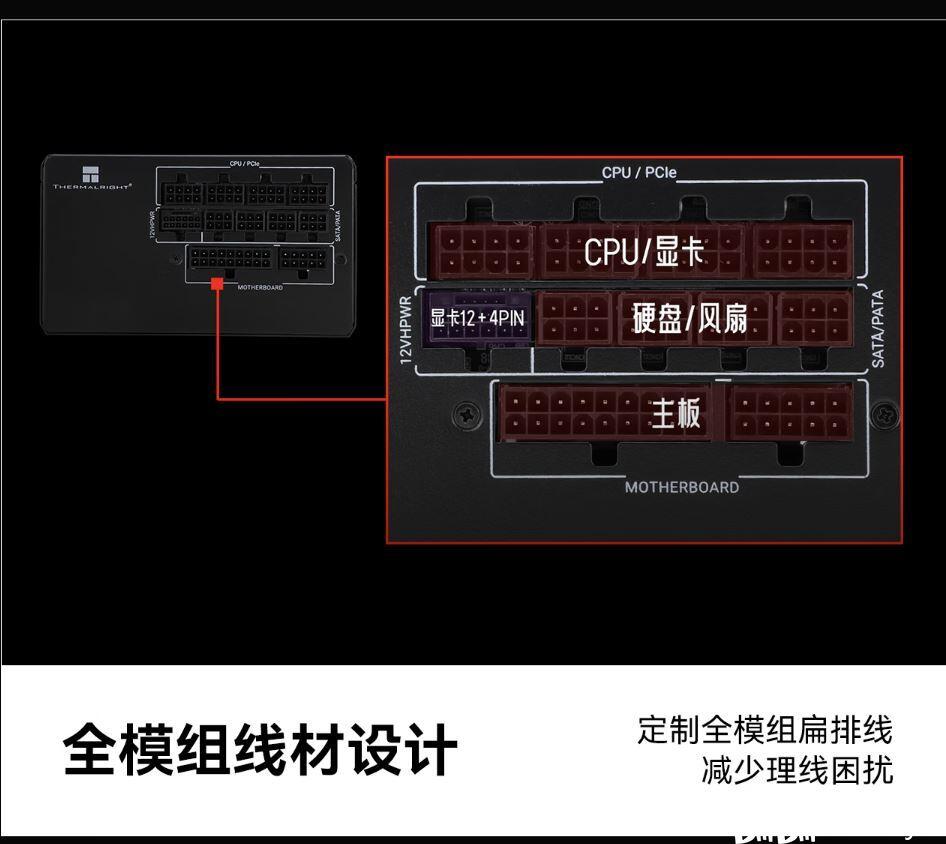

不合理的就是我自己买的利民的850W全模组，强行限制了CPU供电和显卡供电总共4个独立接口，当有个好点CPU的时候，没法靠转接给300W以上的显卡安全供电，只能依赖原生的12V HPWR接口。

综合来看，直出式电源在转接方面完败。

最后一个直出式电源不适合高端显卡的一个因素是其普遍能效一般，数量最多的也就是80PLUS的铜牌认证，而对于全模组电源，普遍水平都能是到金牌的能效。高端卡的功率普遍比较大，效率提升一点，长年累月的用的话，多少在电费上能省一点。

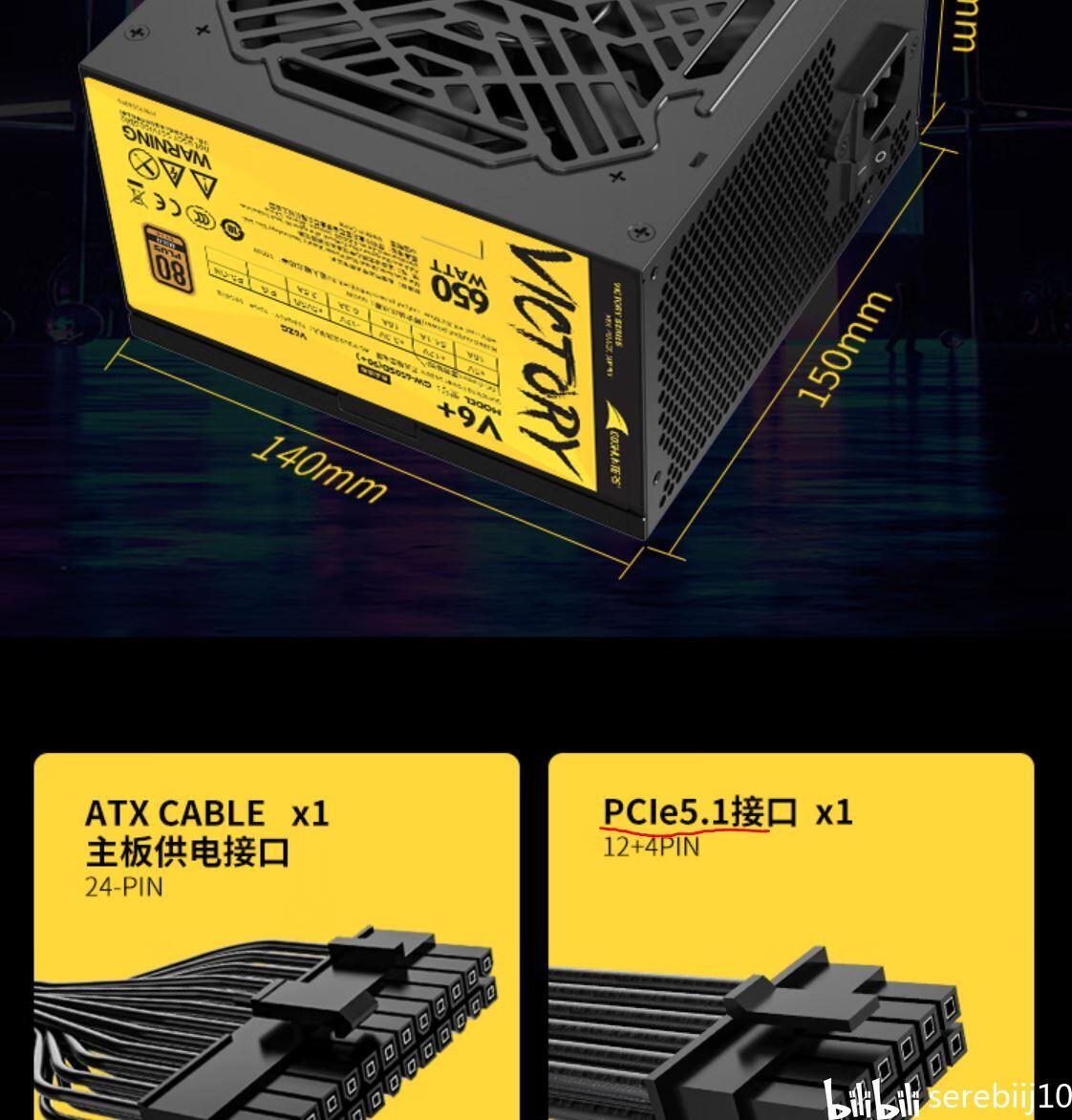

总结成可用的建议的话，用高端显卡的话，坚决认准原生的12V HPWR接口（PCIE 5.1标准的更佳，因为瞬时功率承受能力更强），其次是能模组就模组。

最后想聊的点还是再重点强调下转接的细节坑。

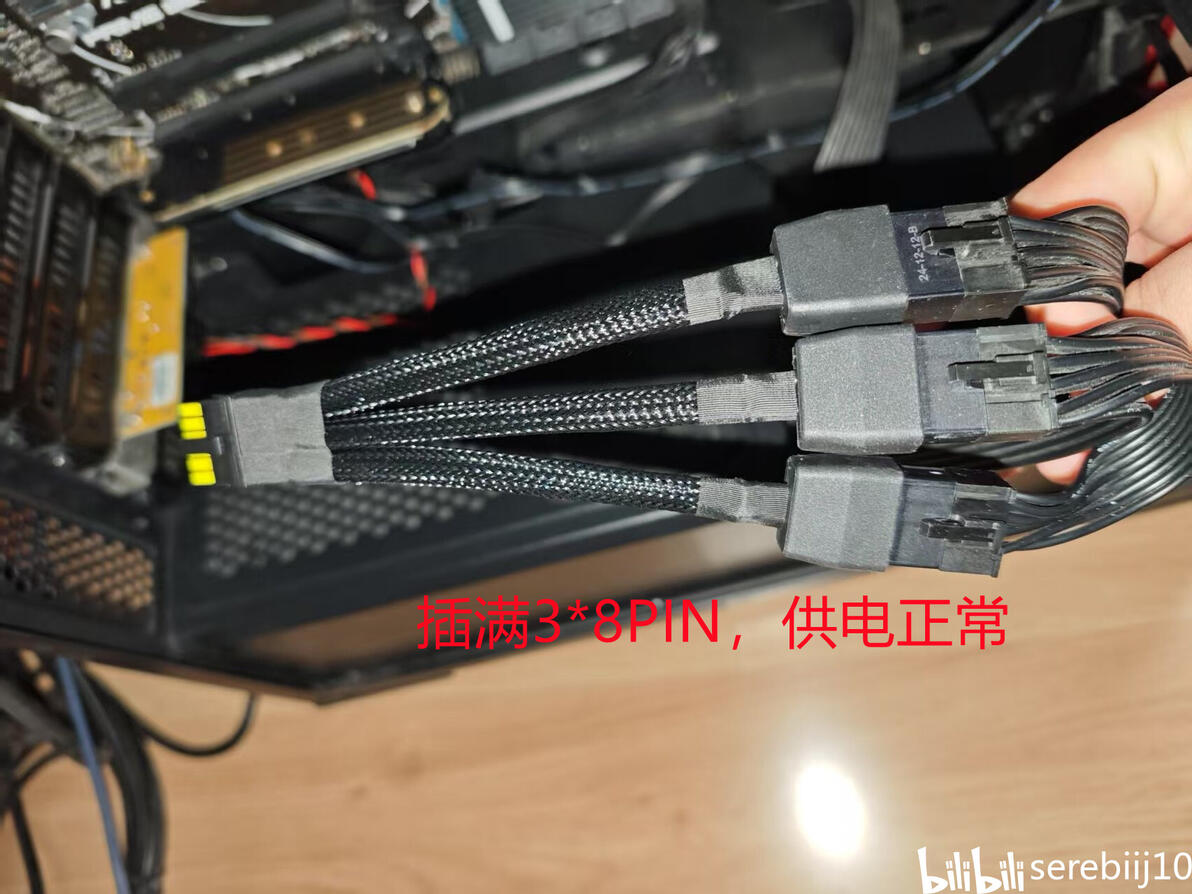

比如这次对我来说，遇到最大的问题就是不知道是显卡其实是有多接口插入检测的，不知道具体是线材还是卡本身有限制，当使用微星自带的3*8PIN转新16PIN显卡接口线，连接5080超龙的时候，必须插满3个8PIN口后显卡才能正常工作。

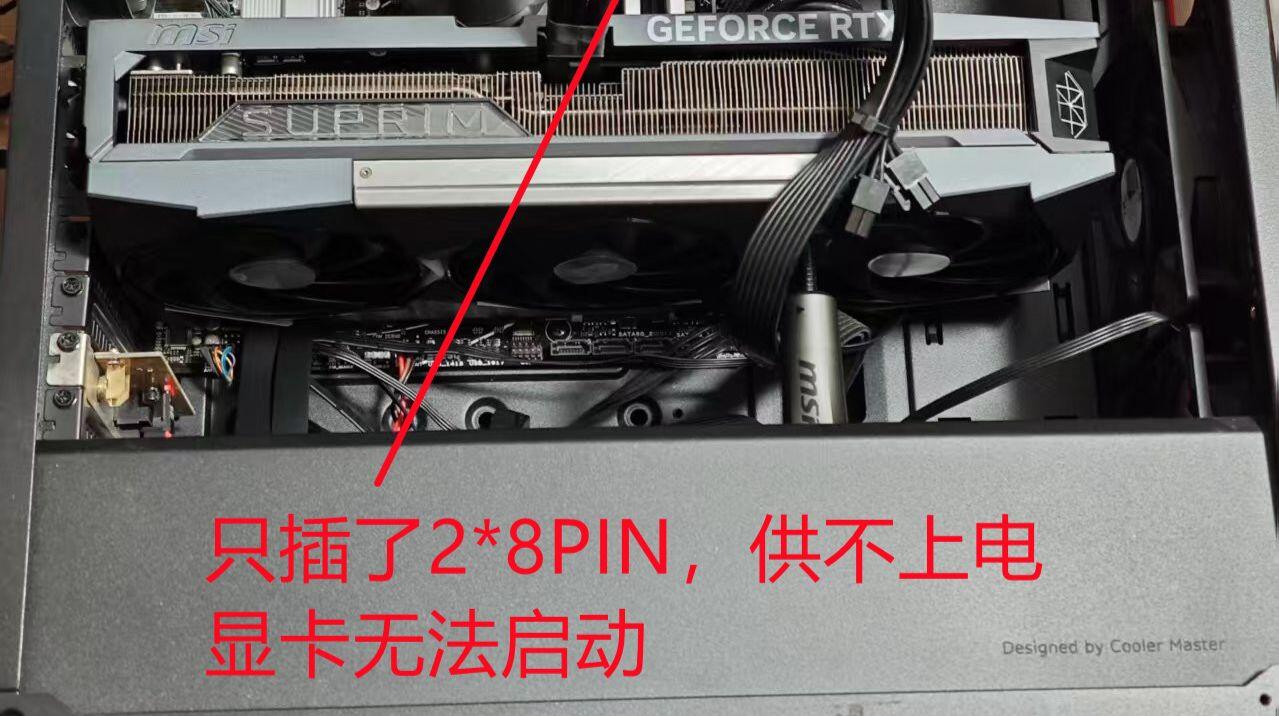

那天只接了我电源的2个8PIN接口后，主板直接报警无视频输出设备了，当时我还纳闷我不会也是“首发烈士”吧，后来反复验证后才发现有这个坑。最郁闷的是，转接线上没任何相关提示， 这种问题对没经验的人来说，真的是费时费力。

抛开那天受到的“黑屏惊吓”来说，微星的转接线还是有一定设计的。

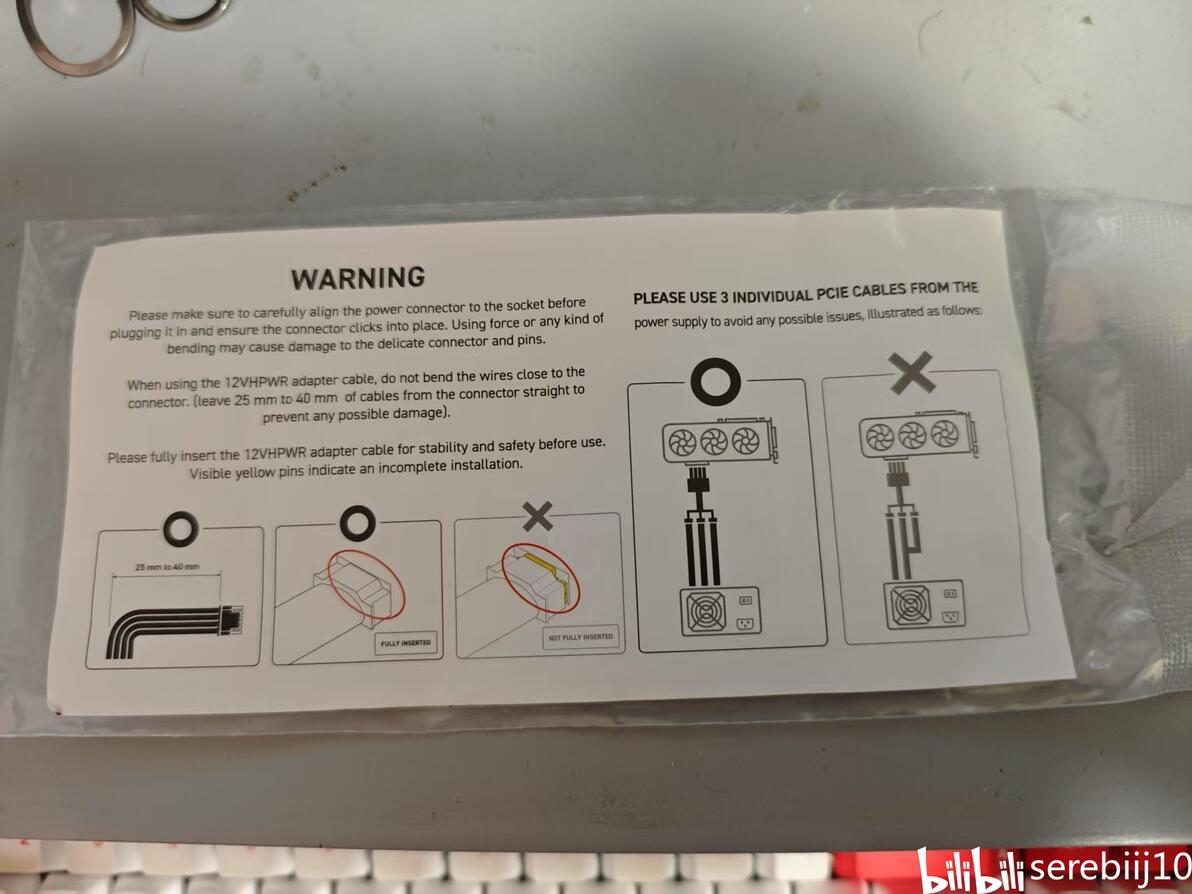

首先它这个线的12HPWR部分用了黄色来提示插紧与否，如果能看到黄色，则表示没插入到位，这个设计显眼而实用。

其次当我研究前面的电源的那些道道后，发现这个插满设计还真有必要，要不然难免有倒霉蛋整骚操作，用电源上的显卡8PIN一分二的线怼到360W功率的5080或者接近600W功率的5090上，那样单一路的8PIN线一定扛不住，到时候烧个机毁人亡后还是会去找微星的茬，那还不如提前就做插满检测，防患于未然。

咂摸明白这两个点后，我本来躁动着用90°弯头的第三方12V HPWR线的心安定下来了，还是尽量用原装线好，第三方线材很可能没有这样的“巧思”，另外就是第三方配件整坏了的话，更没保修了。

我在前面说电源的环节里，就发现了电流最大的8PIN接头，正好那几天，外网烧5090接口的新闻几乎每天都有，搞的我也相当惴惴不安，为了安全，特意整了个热成像仪来分析下大概的接口温度，特别是在我前面说的不均衡的电流条件下。

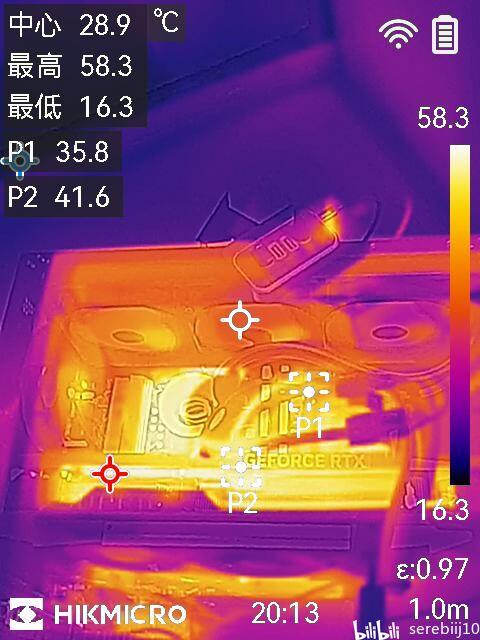

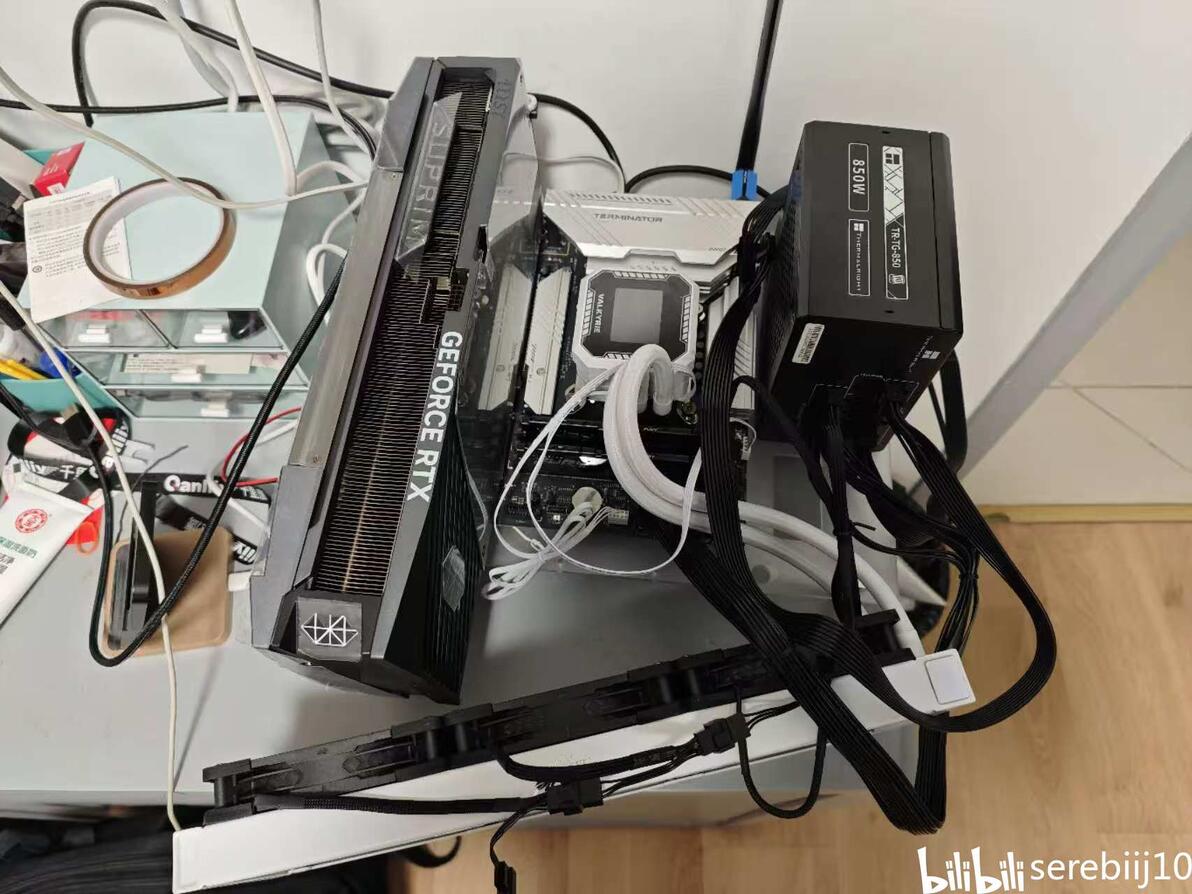

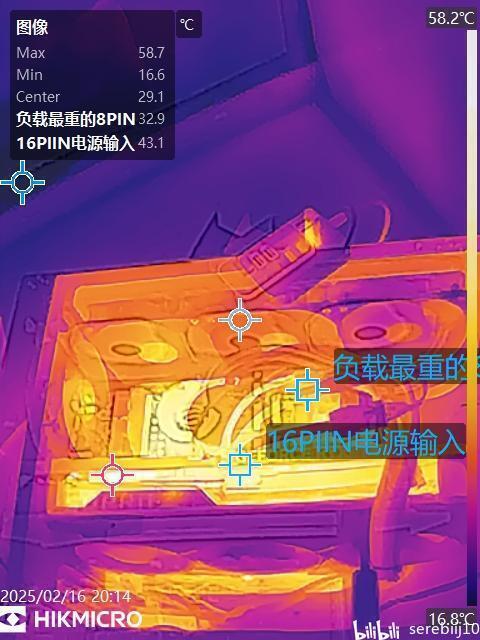

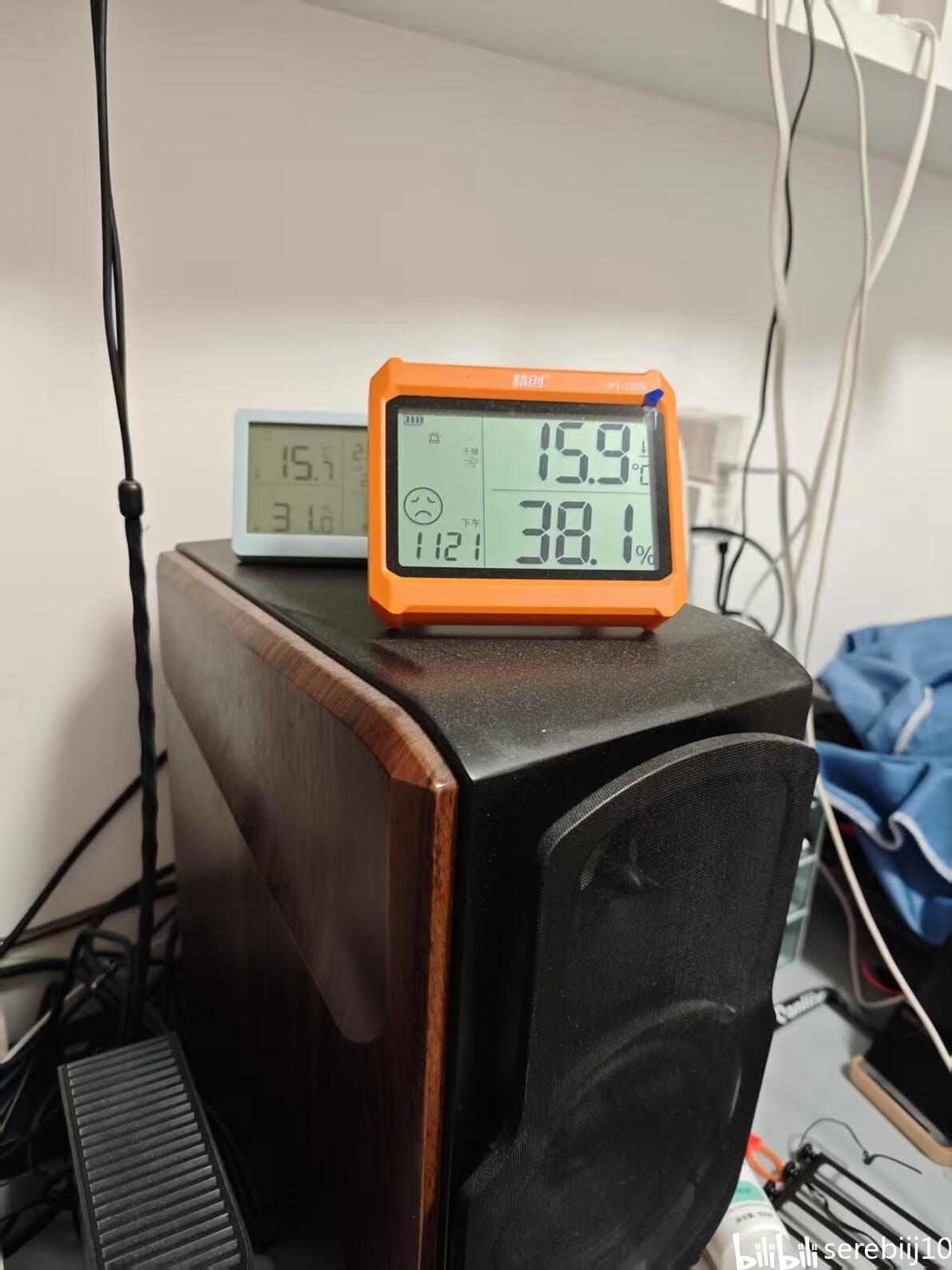

开放机箱并且使用furmark烤机的结果如图，温度还好，在环境大约16°的条件下，12V HPWR接口大约43°，而负载最重的8PIN接头也就33°左右，温升大约是27°和17°，这温升不算高。这图里还有值得一说的是全图最高的温度来自于靠近靠近均热板的鳍片，那边吹出来的风都有快接近59°了。

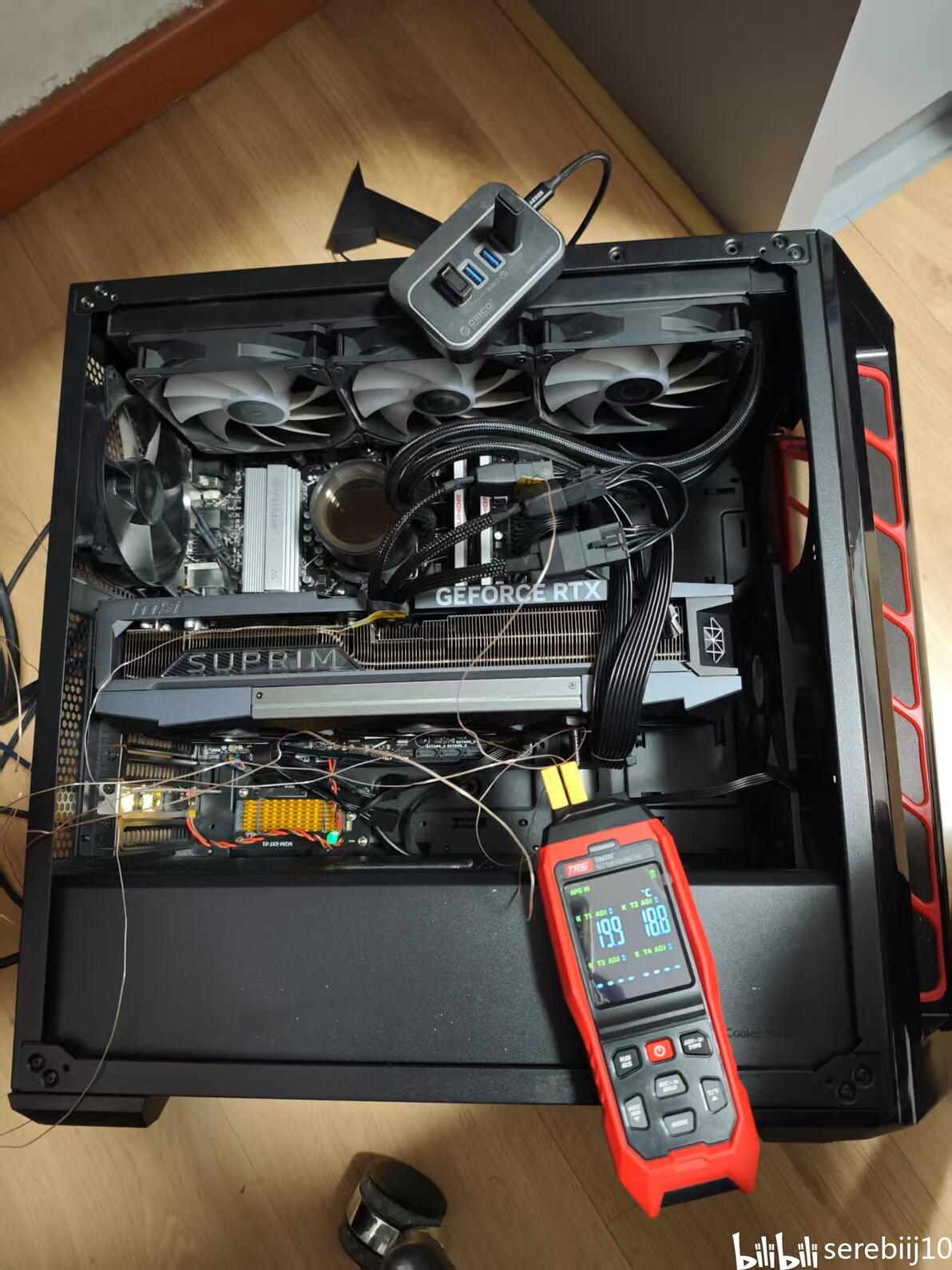

后续我还贴了热电偶，把侧面玻璃关上，来测试封闭环境下的接口温度。

贴的两个点就是我刚才测出的最热的两个接口点。

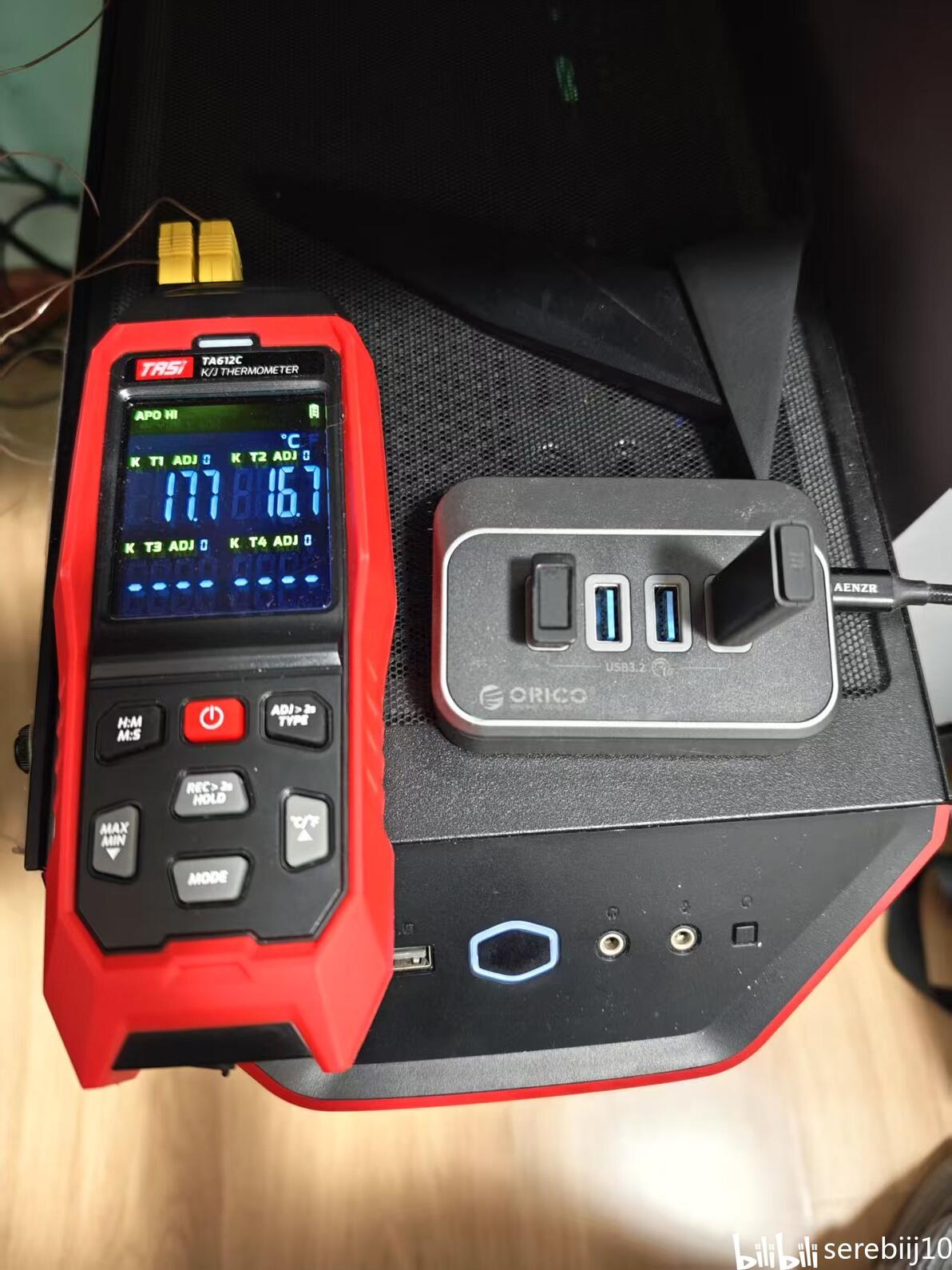

静置看B站时候的温度如下：果然此时几乎不发热

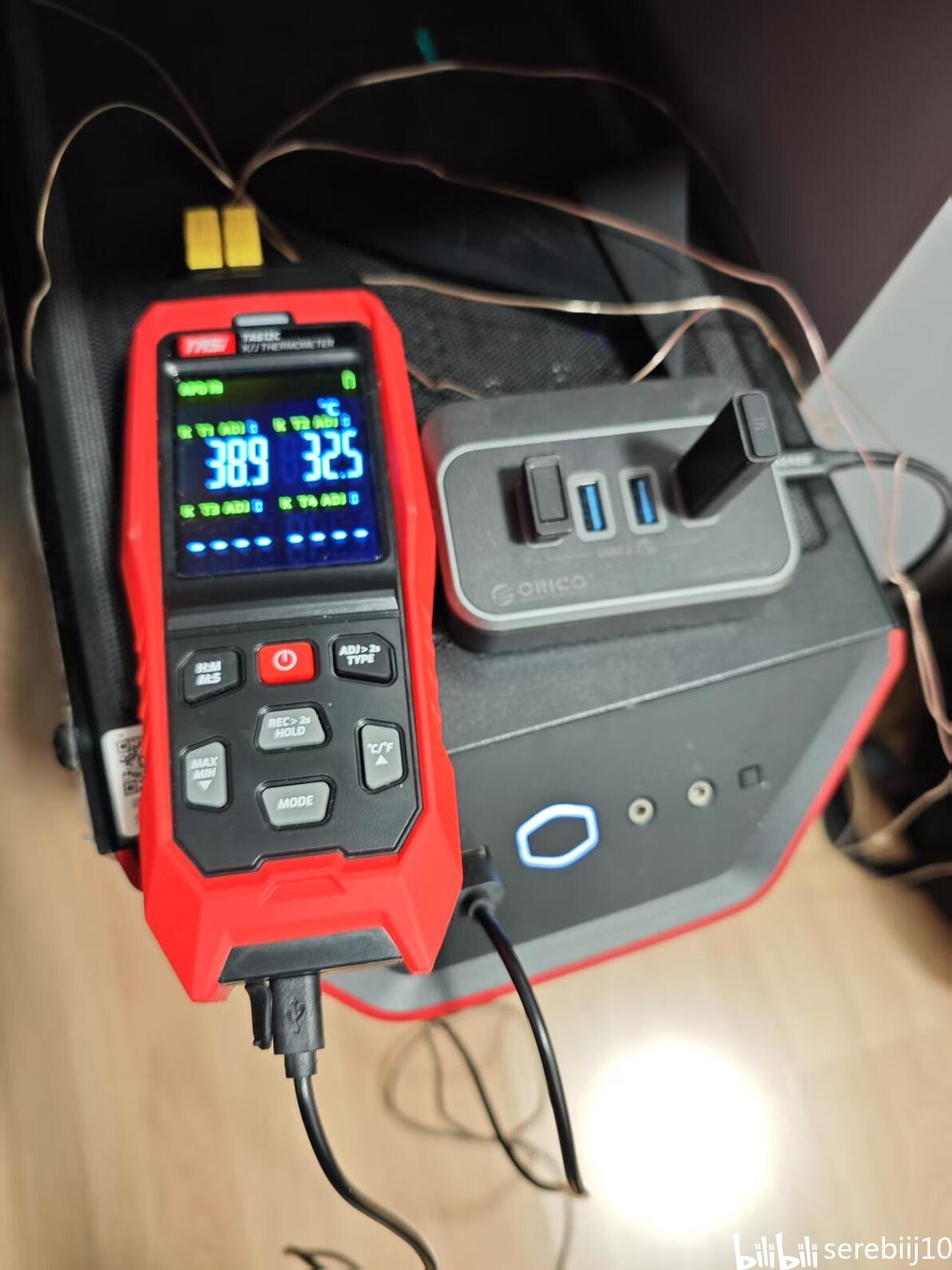

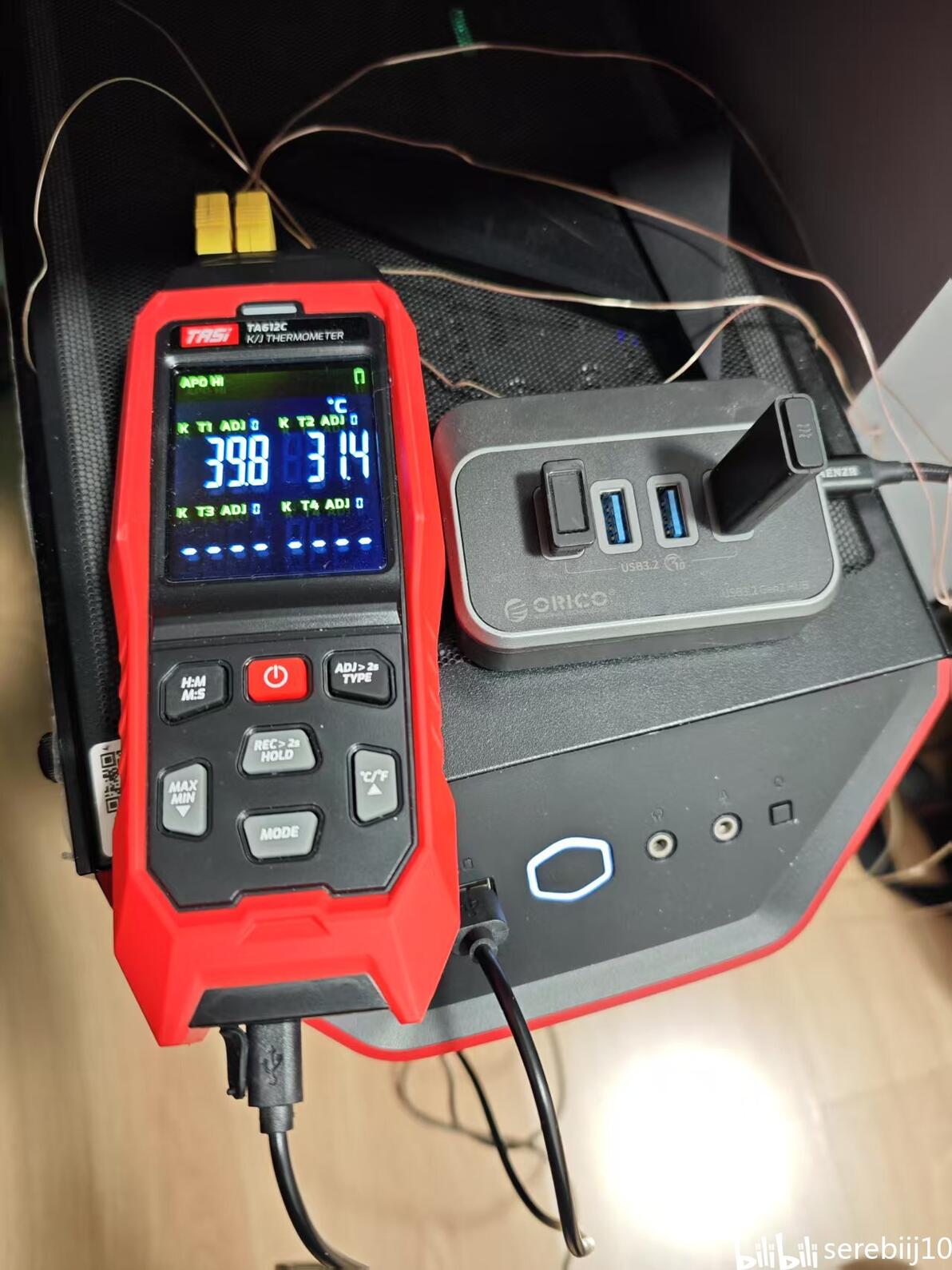

单烤显卡45分钟后的温度：最热的接口处温度都没过40°，比较安全

之后仿照笔记本验机测试里面的双烤，开启P95软件，加入对于CPU的烤机，再烤了45分钟，效果如图：相比于单烤差不多，温度上升的很少。

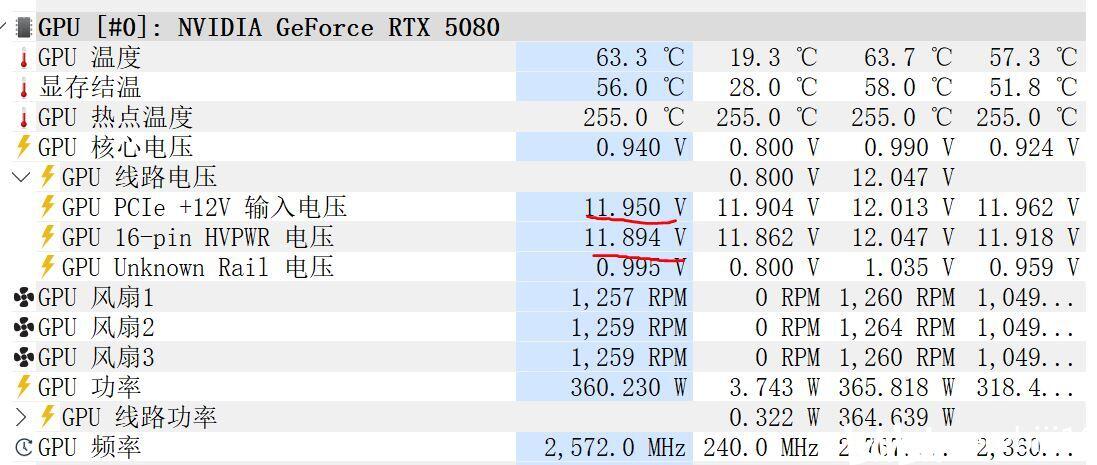

另外为了软件监视下线上的压降有没有很高，我在烤机时候记录了下，软件显示的16PIN输入电压，并且和主板的12V比较了一下，压差很小，说明转接线上应该压差也很小。

在经过了多次测试后，终于可以确定转接线以及显卡电源连接都没啥问题，我终于完全放心了。当然线的弯曲处太靠近少输入接头那边，关上侧面玻璃后难免有些受力拉扯，确实是个隐患，但没办法，后续走一步看一步吧。

至此，我对5080的折腾总算告一段落了，就想我文章里写的那样，中高端显卡伺候起来还是有很多细节坑值得注意的，希望能帮到想买此类卡的后来者吧。
