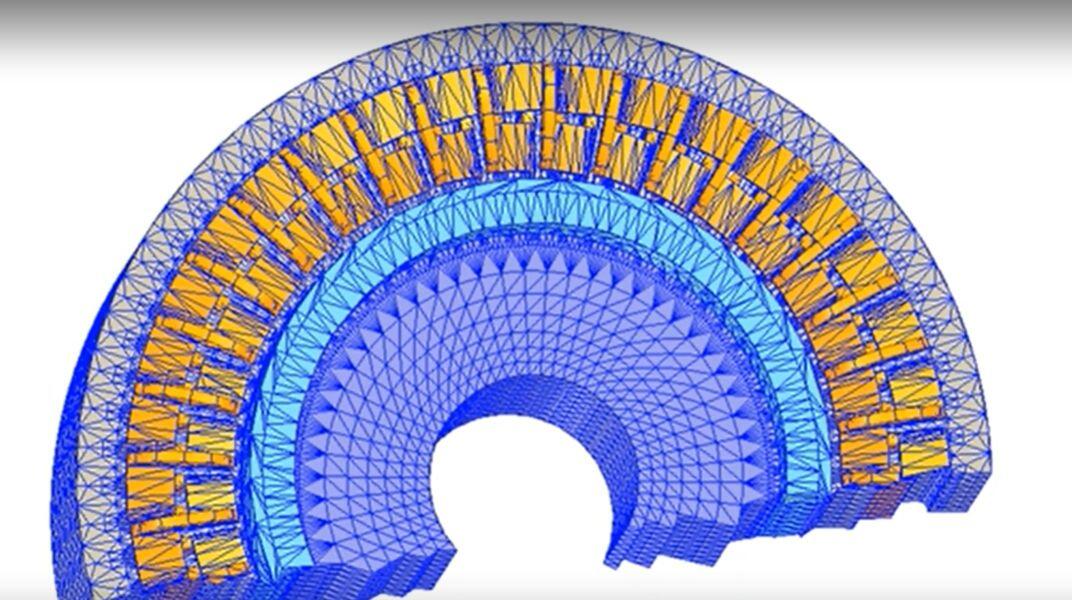

如遇到这样的问题“178-self-intersecting triangles exist in the model, which is above the limit for automatic smoothing (10). Either CAD plug-ins (instead of CAD readers) were used, which sometimes lead to a Multi-body-part topology.” ，

有n（n＞10）个自相交的三角形，超过fluent自动平滑限制（10个）。很大概率是因为这说明模型在网格生成过程中存在几何问题，导致网格出现自相交的情况。可能原因是几何模型本身的问题，或者导入CAD模型时的设置不正确，比如使用了CAD插件而非CAD阅读器，导致多体部件拓扑结构的问题。

解决方法：

1、错误原因分析

• 几何缺陷：模型存在缝隙、重叠、小边或面片不连续。

• 导入方式问题：使用CAD插件导致多体部件拓扑问题。

• 网格设置不当：曲率或尺寸控制不足，导致复杂区域生成交叉面片。

2、逐步解决方案

2.1 检查并修复原始几何模型

• 在CAD软件中操作：

  • 使用“几何检查”工具查找并修复间隙、重叠或微小特征。

  • 简化复杂结构（如移除细小倒角、孔洞），减少网格复杂度。

  • 确保所有面片正确连接，无自相交或非流形边。（part之间处于独立于状态，改为生成one new part）

• 导出为中间格式：

  • 将模型另存为STEP (.stp) 或 IGES (.igs) 格式，而非直接通过插件导入。

2.2 优化ANSYS中的导入设置

• 使用CAD阅读器而非插件：

  • 在Workbench中通过File > Import导入STEP/IGES文件。

  • 勾选Healing选项（如“Auto Repair”），自动修复几何缺陷。

• 合并多体部件：

  • 若模型包含多个体，尝试Create > Boolean > Unite合并重叠部分。

2.3 利用ANSYS几何修复工具

• Geometry模块操作：

  • 右键点击几何体，选择Tools > Mid-Surface或Tools > Repair修复面片。

  • 使用Virtual Topology合并相邻面，消除小边或缝隙。

2.4 调整网格划分参数

• 全局设置：

  • 在Mesh中设置Relevance Center = Fine，提高网格精细度。

  • 调整Curvature Normal Angle（建议5°~15°），增强曲率区域分辨率。

• 局部控制：

  • 对复杂区域添加Face Meshing或Sizing，细化网格尺寸。

  • 使用Inflation控制边界层，避免层间交叉。

• 高级方法：

  • 尝试切换为Patch Independent网格划分，忽略小特征。

2.5 手动处理问题区域

• 定位自相交面片：

  • 在Mesh中点击Statistics，查看警告位置；或导出表面网格后用Fluent检查。

• 局部修复：

  • 使用Mesh Edit工具删除错误面片，手动重建网格。

2.6 验证与调试

• 逐步生成网格：

  • 分批次激活几何部件，定位引发问题的具体结构。

• 导出诊断文件：

  • 通过File > Export > STL导出表面网格，用MeshLab等工具可视化交叉区域。

3 关键注意事项

• 优先使用中间格式：避免CAD插件转换错误，STEP格式通常兼容性最佳。

• 简化模型：复杂装配体建议拆分为多个部分单独处理，再组合分析。

• 迭代修复：每次调整后重新生成网格，观察错误数量变化，逐步优化。

经过以上步骤系统性排查，可有效消除自相交三角形，确保网格质量满足仿真需求。

下面一些典型网格错误及其应对方法：

一、 负体积（Negative Volume）

1.1 原因：网格单元扭曲或几何存在自相交。

1.2 解决：

• 检查几何是否存在微小缝隙、重叠或锐角。

• 简化复杂特征（如倒角、细小孔洞）。

• 在ANSYS Meshing中启用Mesh Repair功能自动修复。

• 尝试改用Tet网格（四面体）+ Inflation，或调整Smoothing/Defeature设置。

二、 网格质量差（Poor Element Quality）

2.1 原因：单元长宽比（Aspect Ratio）、扭曲度（Skewness）等参数超标。

2.2 解决：

• 在Mesh Metrics中检查Skewness或Aspect Ratio分布。

• 局部加密网格（Face Meshing或Body Sizing）。

• 使用Mesh Quality Criteria设置更严格的质量阈值。

• 对曲面区域改用Polyhedral（多面体）网格提升质量。

三、无法生成边界层（Inflation Failed）

3.1 原因：初始面网格质量差或几何曲率突变。

3.2 解决：

• 确保面网格足够光滑（使用Face Meshing或Mapped Meshing）。

• 减少边界层第一层厚度（调整First Layer Height）。

• 分段设置边界层增长率（Growth Rate分区域设置）。

四、 几何导入问题

4.1 现象：CAD文件导入后出现破面或缺失。

4.2 解决：

• 在CAD软件中修复几何（缝合曲面、闭合间隙）。

• 使用ANSYS的SCDM（SpaceClaim）进行几何修复。

• 导出为STEP/IGES格式而非原生CAD格式。

五、通用优化建议

5.1 分步划分：先对关键区域（如边界层、圆角）单独划分，再生成整体网格。

5.2 简化几何：抑制对流动影响小的特征（如螺栓孔、文字标识）。

5.3 工具切换：

5.3.1 结构化网格优先选择ICEM CFD。

5.3.2 复杂几何可尝试Fluent Meshing的Watertight Workflow。

5.4 尺寸函数：使用Proximity and Curvature自动细化曲率和高梯度区域。
