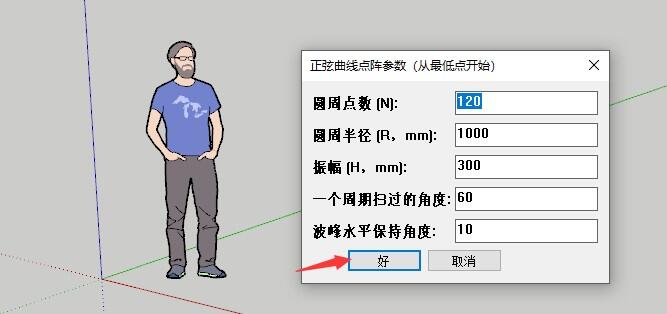

我自己写的插件名称是：sine_points.rb

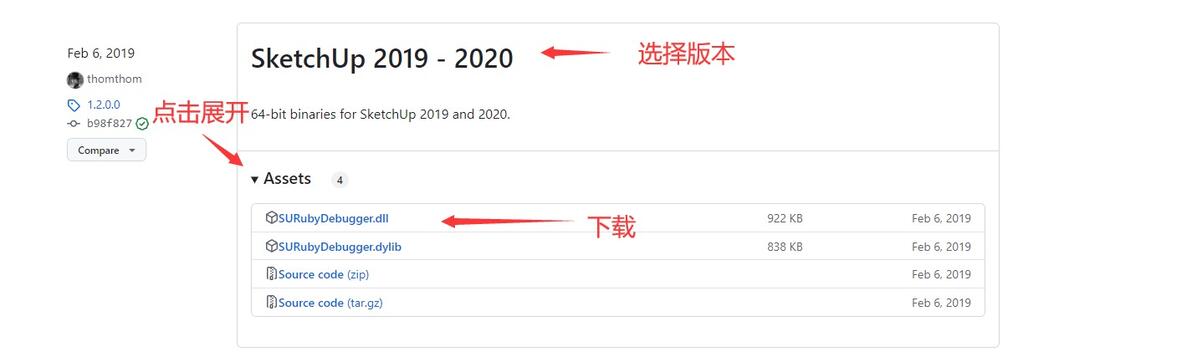

一、下载SketchUp 2019版本的预构建动态库SURubyDebugger.dll，它允许开发者对SketchUp的Ruby脚本进行调试。可以在编写插件或自定义脚本时设置断点、逐步执行代码、检查变量值以及评估表达式等。

下载地址：https://github.com/SketchUp/sketchup-ruby-debugger/releases

选择自己版本的动态库，我用的是sketchup2019的。放在SketchUp 2019根目录如：C:\Program Files\SketchUp\SketchUp 2019

二、下载VSCODE编译器，可在官网下载，不用注册。

下载地址：https://visualstudio.microsoft.com/zh-hans/#vscode-section

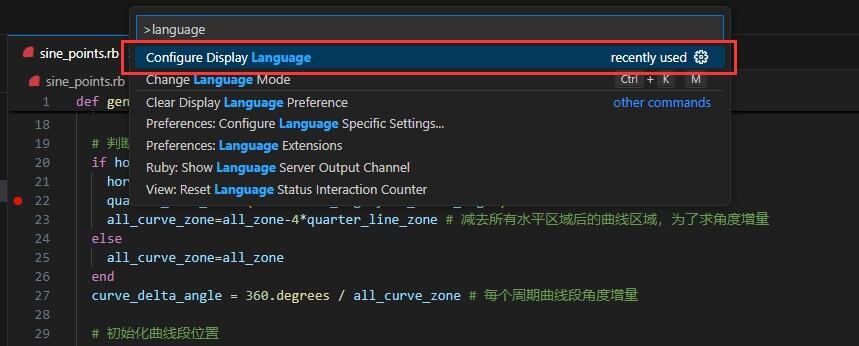

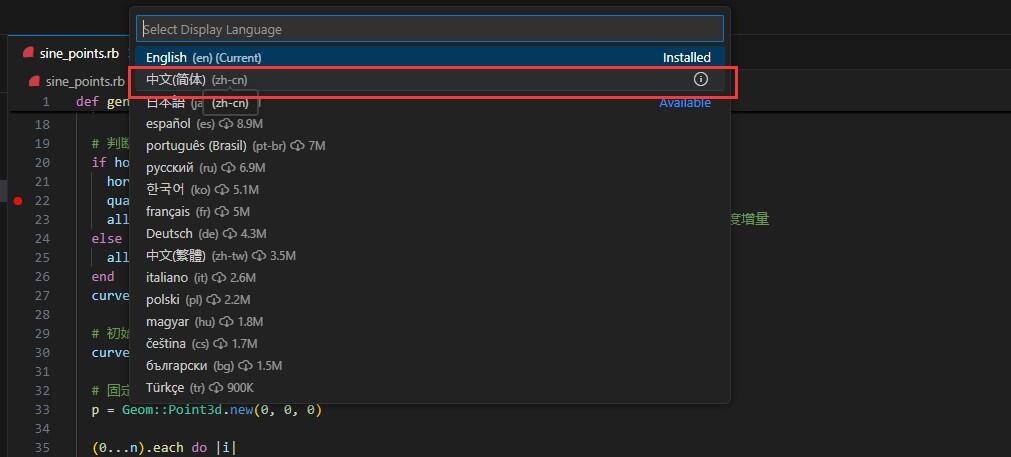

改为中文界面，CTRL+SHIFT+P打开命令面板，输入Language，选择Configure Display Language，然后选择中文。

三、在VSCODE中安装扩展Ruby

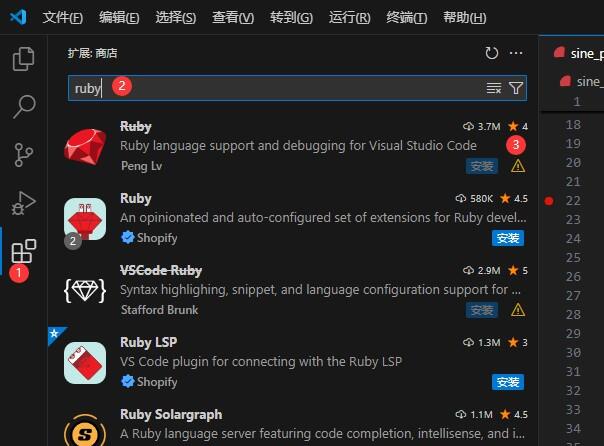

1. 点击左侧活动栏中的扩展图标（四个小方块组成的图标），或者使用快捷键 Ctrl+Shift+X（Windows/Linux）打开扩展市场。输入Ruby查找。

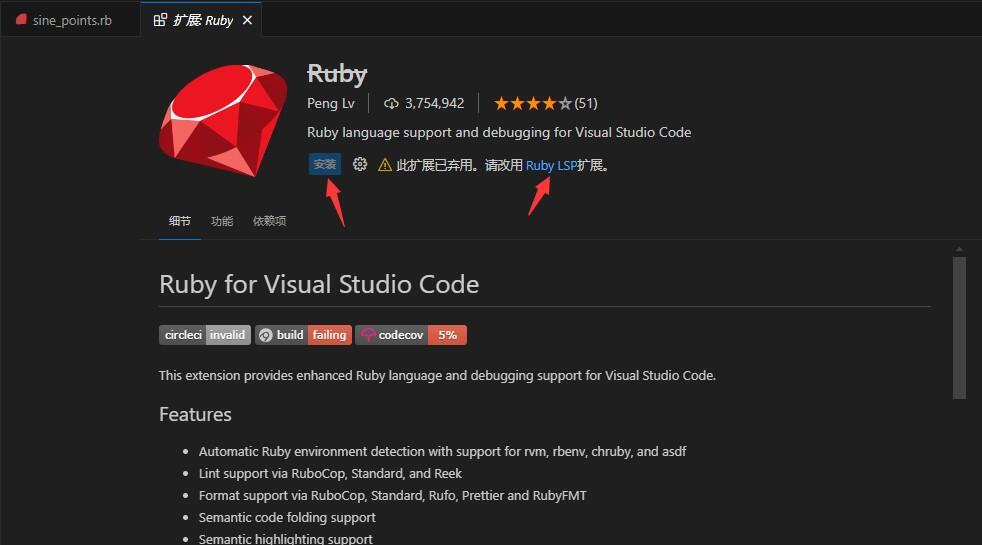

2. 打开后会提示已经弃用，并推荐使用Ruby Lsp扩展，但是！不要安装Ruby Lsp，会造成之后编写的调试器配置文件Launch.json不能用。

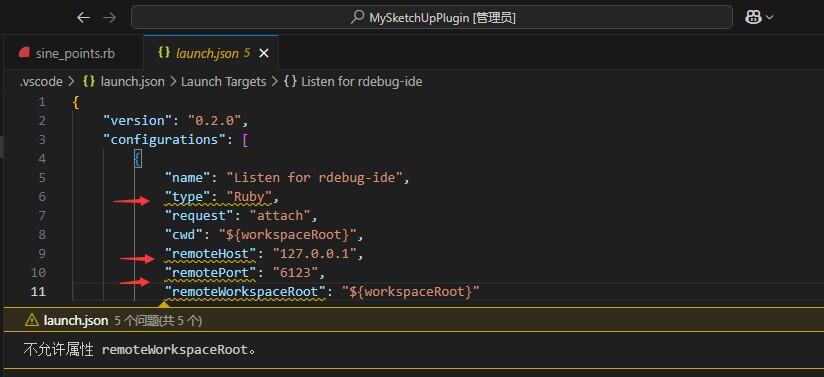

下面是安装了Ruby Lsp的下场（都提示：不允许属性），为这个问题我折腾了两天。

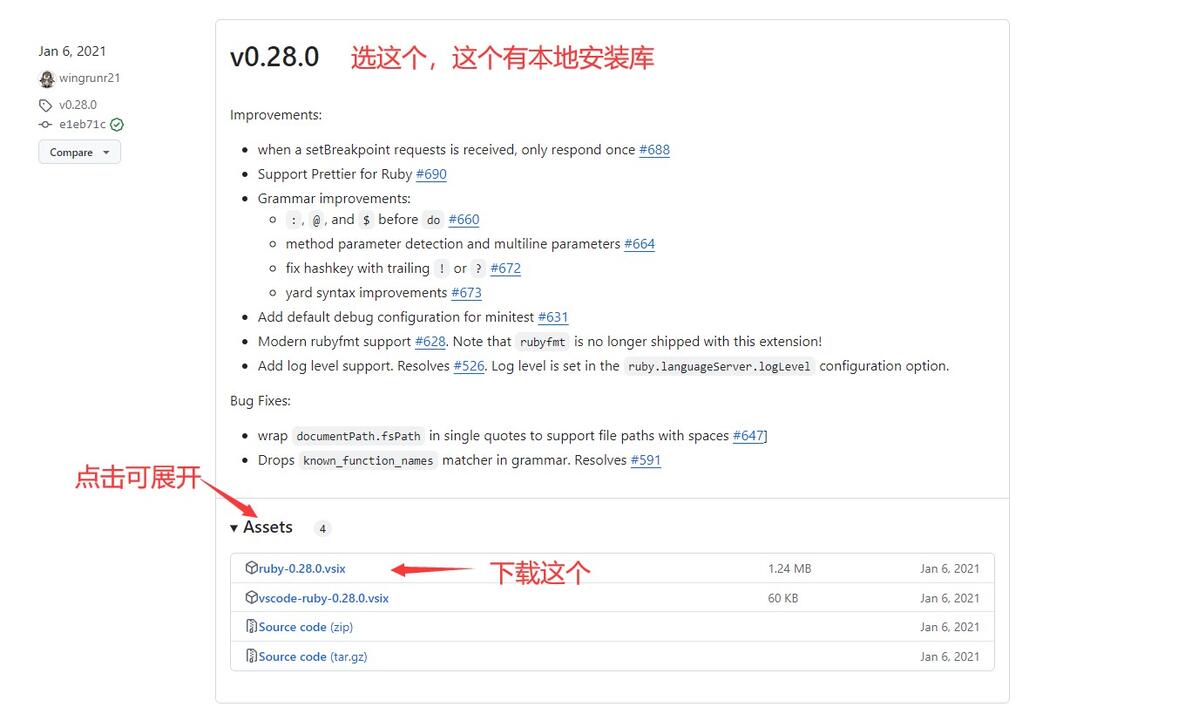

3. 下载Ruby扩展。

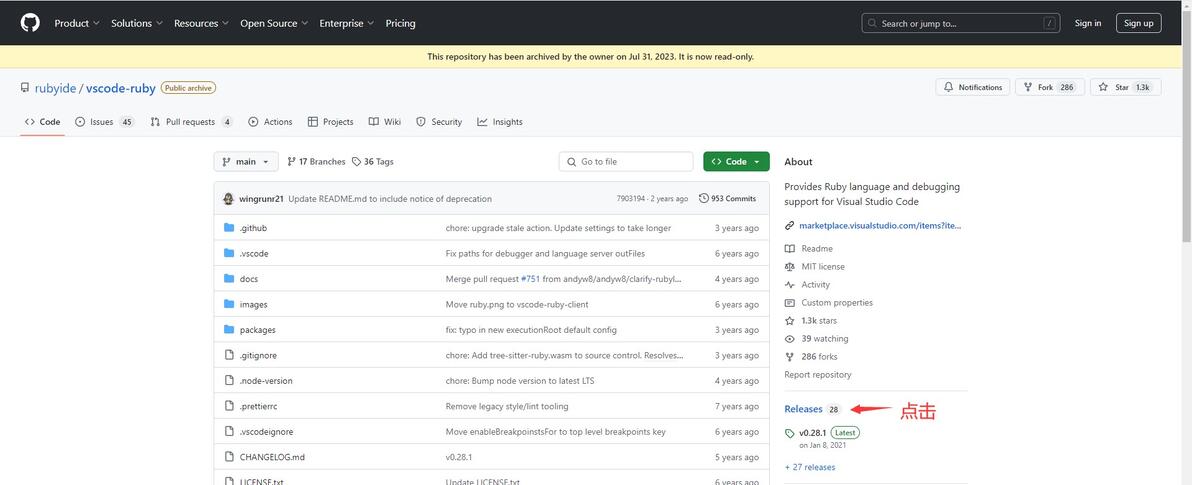

下载地址：https://github.com/rubyide/vscode-ruby

跳到：https://github.com/rubyide/vscode-ruby/releases

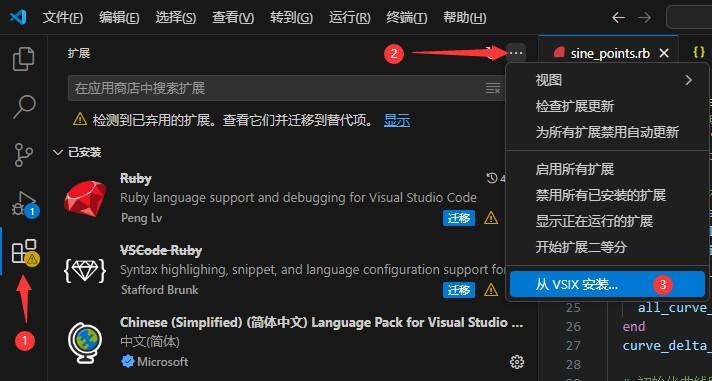

4. 在vscode中本地安装

四、编写tasks.json：用于定义和配置任务（Tasks）的文件。它位于工作区的 .vscode 文件夹内，允许开发者自定义一系列命令或脚本，这些命令或脚本可以在开发过程中自动化执行，如编译代码、运行测试、打包项目等。

1. 建立任务

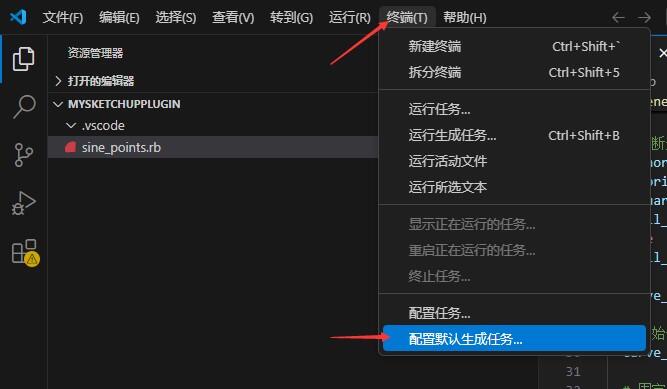

菜单栏——配置默认生成任务

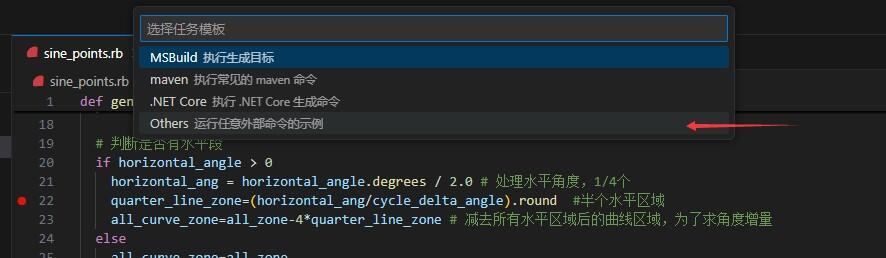

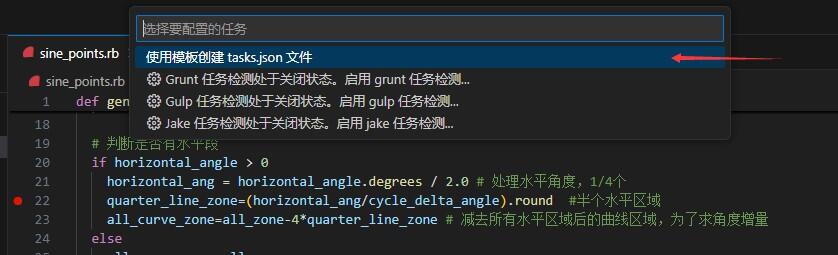

使用模板创建tasks.json

Others

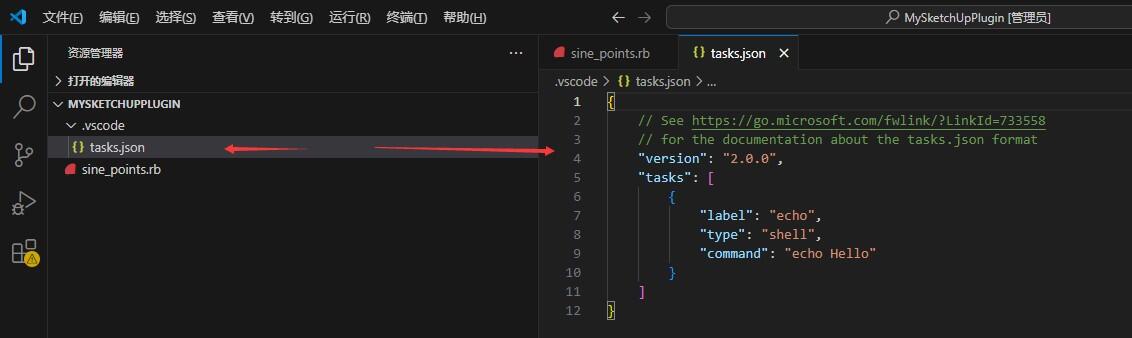

会自动在.vscode文件夹建立tasks.json文件

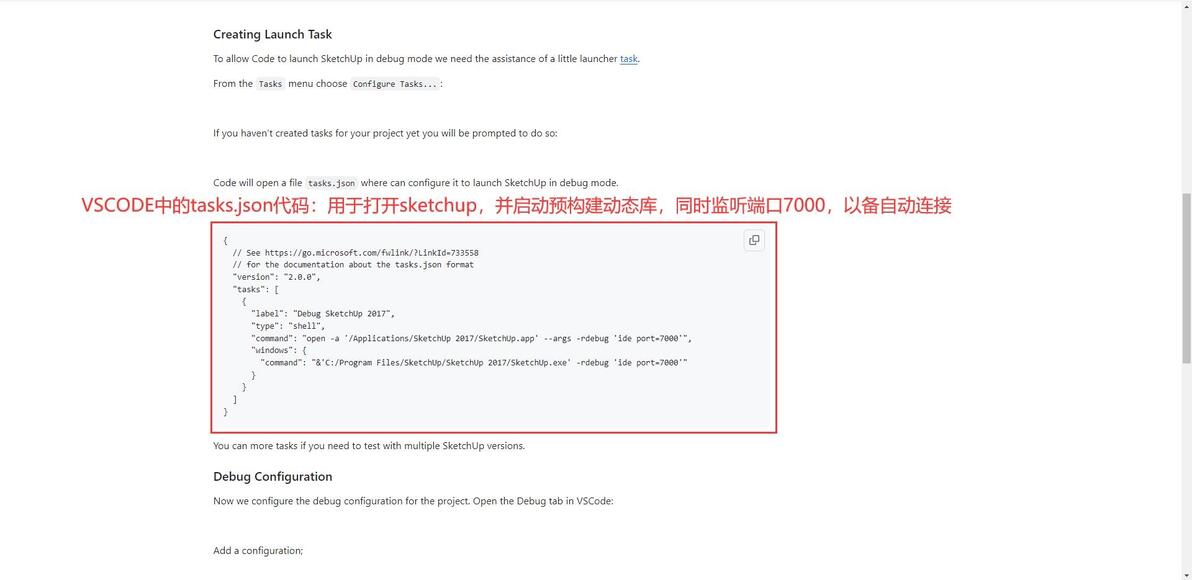

2. 在https://github.com/SketchUp/sketchup-ruby-api-tutorials/wiki/VSCode-Debugger-Setup复制代码然后粘贴过来

以下是代码，我只保留了windows上运行的命令，并修改了终端命令（"&'C:/Program Files/SketchUp/SketchUp 2019/SketchUp.exe' -rdebug 'ide port=6123 wait'"）及端口号（port）。AI建议我添加一些其他命令，然后进行了含义注释。

{

"version": "2.0.0",

"tasks": [

{

// 给这个任务起一个名字，这个名字会在 VSCode 中显示，并用于引用此任务。

"label": "Start SketchUp with Debugging",

// 指定任务类型为 shell，意味着这个任务将在 shell 环境中执行。

"type": "shell",

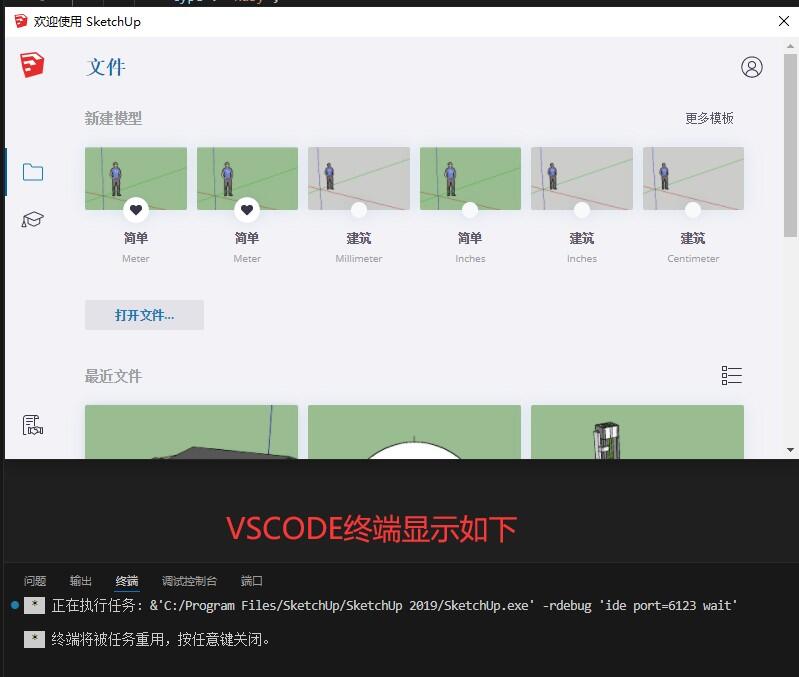

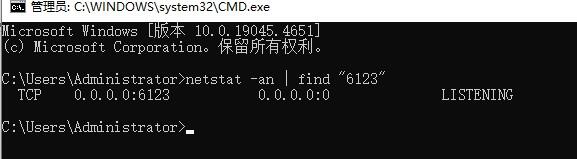

// Windows 特定的配置。这里启动的是 SketchUp 2019 的 exe 文件，并通过 -rdebug 参数附加调试服务器的启动参数。'ide port=6123 wait' 表示 SketchUp 将启动 Ruby 调试服务器监听在 6123 端口上，并等待调试器连接。

"windows": {

"command": "&'C:/Program Files/SketchUp/SketchUp 2019/SketchUp.exe' -rdebug 'ide port=6123 wait'"

// 定义任务分组信息。

"group": {

// 标识该任务属于 build 类型的任务组。

"kind": "build",

// 标识这个任务为默认的 build 任务。设置为 true 后，可以通过快捷键 Ctrl+Shift+B 直接运行这个任务。

"isDefault": true

// 配置问题匹配器，用于捕获编译器输出中的错误和警告。这里为空数组表示没有使用问题匹配器。

"problemMatcher": [],

// 提供关于任务的额外细节描述，仅用于显示目的。

"detail": "启动 SketchUp 并等待调试器连接"

}

]

}

五、建立文件Launch.json：用于配置调试器行为的文件。它定义了如何启动调试会话，包括调试类型、启动模式（例如，直接运行程序还是附加到正在运行的进程）、环境变量、工作目录等设置。

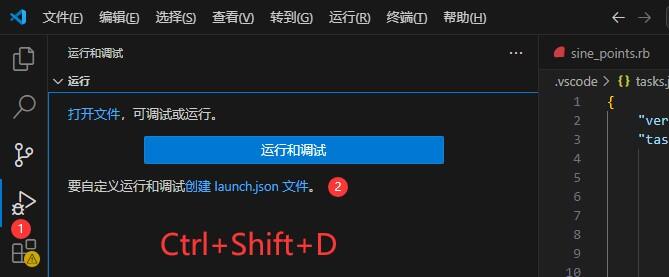

1. 建立调试器配置文件

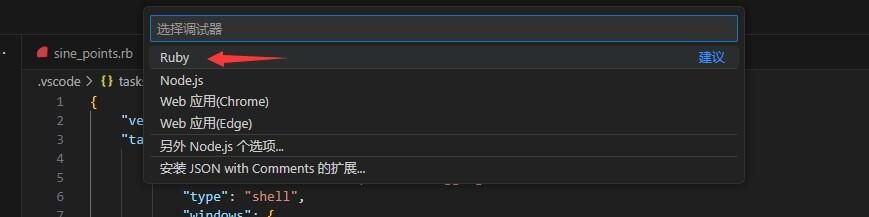

选择Ruby调试器

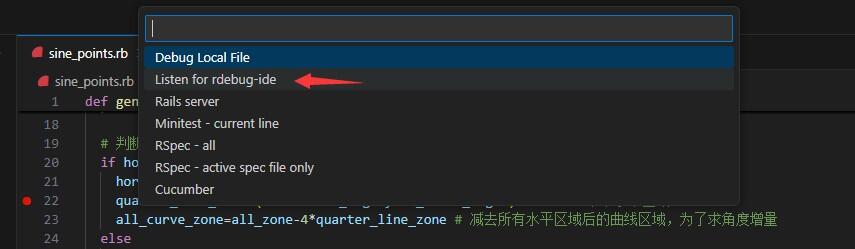

选择Listen for rdebug-ide

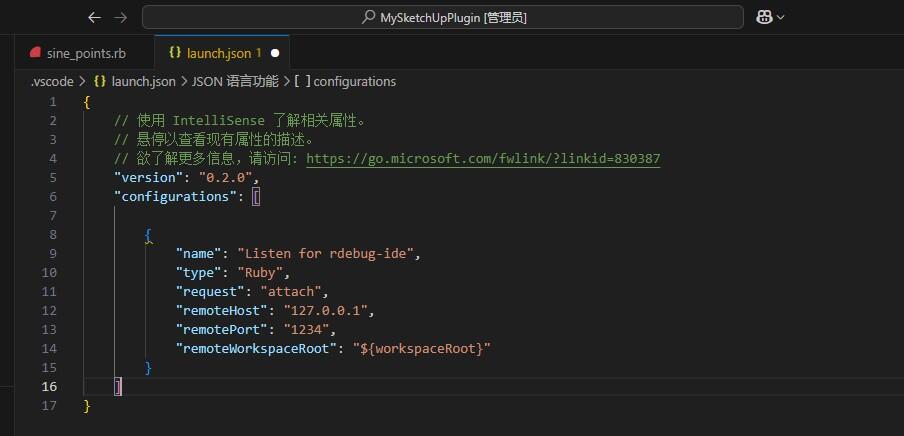

以下是默认设置

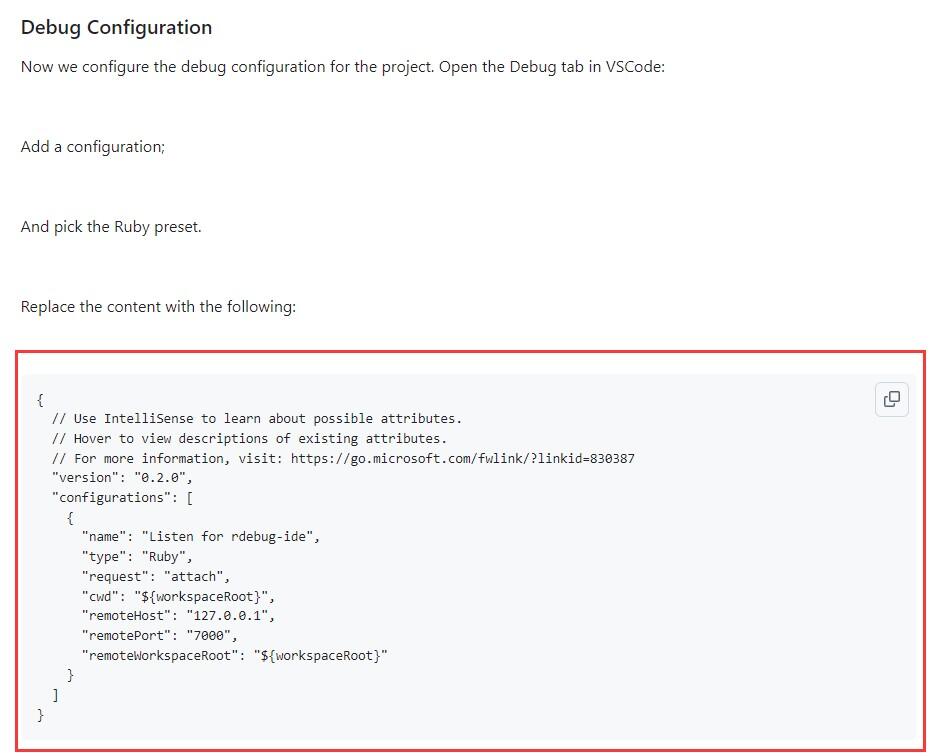

2. 在https://github.com/SketchUp/sketchup-ruby-api-tutorials/wiki/VSCode-Debugger-Setup复制代码然后粘贴过来

这里是代码，我修改了端口号（port）。用AI进行了含义注释。

{

"version": "0.2.0",

"configurations": [

{

// 给这个调试配置起的名字，这个名字会在 VSCode 的调试启动菜单中显示，并用于选择具体的调试配置。

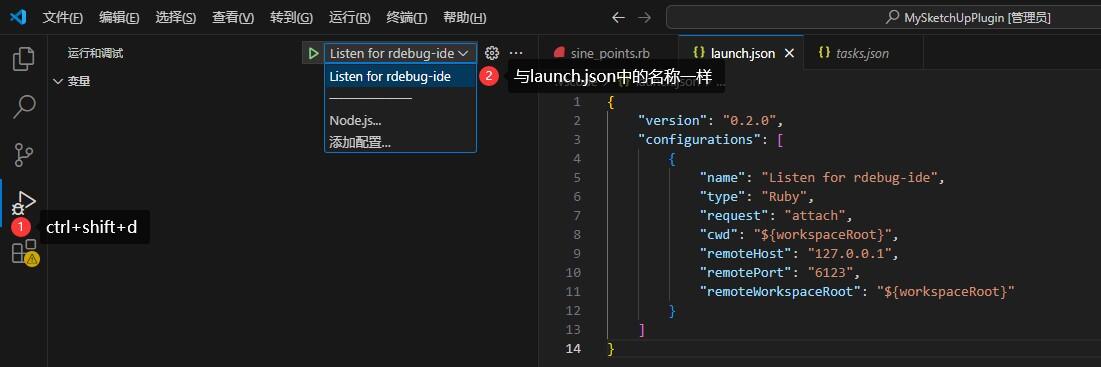

"name": "Listen for rdebug-ide",

// 指定调试器类型为 Ruby。这告诉 VSCode 使用适用于 Ruby 的调试器扩展来处理此调试会话。

"type": "Ruby",

// 指定请求类型为 attach。这意味着 VSCode 将尝试连接到一个已经运行的进程（在这个案例中是通过 rdebug-ide 启动的 SketchUp 或其他 Ruby 应用程序）。

"request": "attach",

// 设置工作目录（Current Working Directory）。${workspaceRoot} 是一个变量，代表打开的项目文件夹的根目录。

"cwd": "${workspaceRoot}",

// 远程主机地址。这里设置为 127.0.0.1 表示本地机器。

"remoteHost": "127.0.0.1",

// 远程端口号。需要与你在启动 Ruby 应用程序时指定的监听端口相匹配。此处设置为 6123。

"remotePort": "6123",

// 远程工作空间根目录。通常与 cwd 相同，特别是在本地调试的情况下。它指定了在远程机器上的相对路径如何映射到本地机器上的路径。

"remoteWorkspaceRoot": "${workspaceRoot}"

}

]

}

六、现在还需要解决一个问题是，需要确保代码文件在VSCode的工作区中，并且SketchUp加载的是同一份文件。而我的SketchUp加载的脚本文件路径与VSCode工作区中的文件路径不一致（sine_points.rb文件在F:\MySketchUpPlugin，而sketchup插件路径在C:\Users\Administrator\AppData\Roaming\SketchUp\SketchUp 2019\SketchUp\Plugins）。

1. 通过询问AI，建议动态加载开发目录（免文件操作）：通过Ruby代码动态添加你的开发目录到SketchUp的加载路径。

2. 操作步骤：

1) 在SketchUp插件目录中创建 dev_loader.rb 文件，代码如下：

# 文件位置：C:\Users\...\Plugins\dev_loader.rb

dev_path = "F:/MySketchUpPlugin" # 改为VSCODE项目的实际路径

# 添加开发目录到加载路径

$LOAD_PATH.unshift(dev_path) unless $LOAD_PATH.include?(dev_path)

# 自动加载主插件文件

require File.join(dev_path, 'sine_points.rb') # sine_points.rb是你要编译的插件名

puts "开发模式已激活：从 #{dev_path} 动态加载插件" #将指定的内容输出到控制台（标准输出）

2) 删除原有插件文件：确保插件目录中没有 sine_points.rb 的副本（避免重复加载）。

3. 原理：SketchUp启动时会自动加载 Plugins 目录下的所有 .rb 文件。dev_loader.rb 会将你的开发目录添加到Ruby的搜索路径，并主动加载指定文件。
