什么是储能设计 PCS 技术

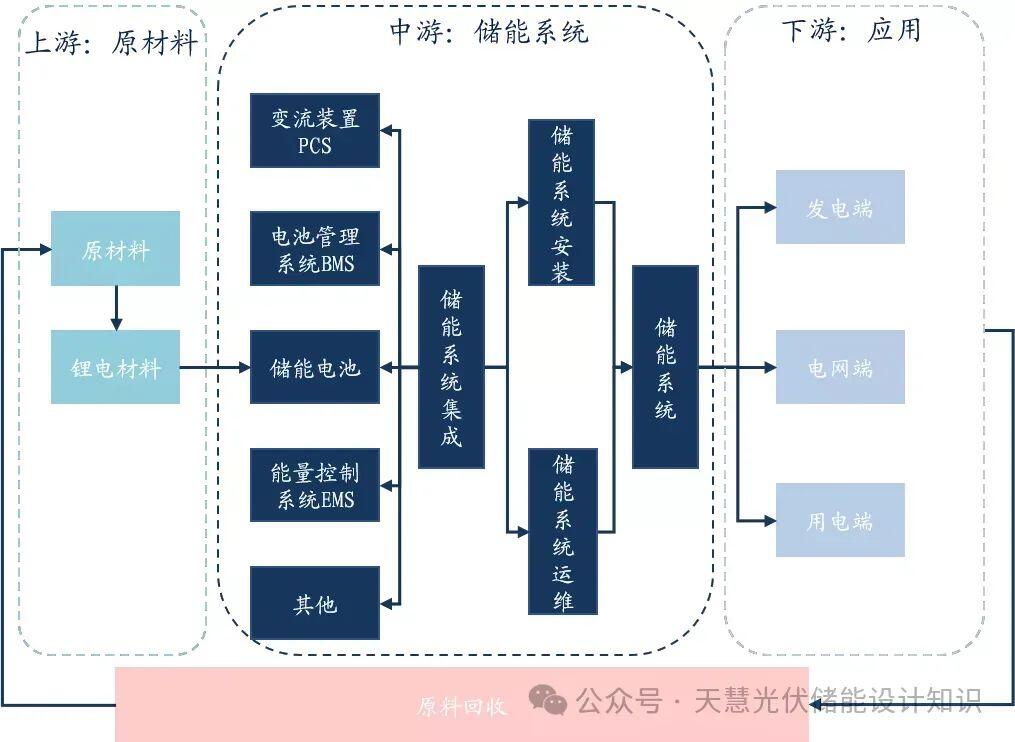

储能设计 PCS 技术，即储能变流器（Power Conversion System）技术，是一种可控制蓄电池充放电过程、进行交直流变换的设备，在储能系统中占据着核心地位。它就像是储能系统的 “心脏”，起着能量转换与调控的关键作用。

从功能上看，PCS 主要实现直流电与交流电之间的双向转换。在充电时，它将交流电转换为直流电，为蓄电池储存能量；而在放电阶段，则把蓄电池的直流电逆变为交流电，输送到电网或供负载使用 。比如在家庭储能场景中，白天太阳能板产生直流电，PCS 将其转换为交流电供家庭使用，多余的电存储到电池里；晚上用电时，PCS 再把电池里的直流电变成交流电。

PCS 还能根据指令精确控制充放电的速率、功率等参数，确保储能系统安全、稳定、高效运行。在电网负荷低谷期，PCS 控制储能系统以较低的功率进行充电，避免对电网造成过大冲击；在负荷高峰期，PCS 快速响应，以较高的功率释放储能系统中的电能，满足电力需求，实现对电网的 “削峰填谷”，提升电网稳定性。

储能 PCS 技术的工作原理与构成

（一）工作原理

储能 PCS 的工作原理基于电力电子技术及现代控制理论，本质上是一个交、直流侧可控的四象限运行的变流装置，实现对电能的交直流双向转换。

在充电过程中，当电网向储能系统充电时，PCS 中的整流器开始工作。它就像一个 “翻译官”，将来自电网的交流电（AC），按照特定的规则，通过半导体器件（如二极管、晶体管等）的有序导通和截止，将其 “翻译” 成直流电（DC） 。以常见的二极管整流电路为例，利用二极管的单向导电性，把交流电的正负半周进行整合，使其输出为直流电。之后，这些直流电会在电池管理系统（BMS）的监控下进入电池，BMS 会实时监测电池的各项参数，如电压、电流和温度，确保充电过程安全、高效地进行。

放电过程则是一个相反的操作。此时，PCS 中的逆变器开始发挥作用，它运用脉宽调制（PWM）技术，将电池输出的直流电再次 “翻译” 成交流电。PWM 技术通过调整开关器件的导通和截止时间，巧妙地把直流电 “切割” 成一系列宽度不同的脉冲，这些脉冲经过滤波处理后，就变成了与电网频率同步的交流电，输出到电网或供负载使用。控制单元在整个过程中发挥着 “指挥官” 的作用，它时刻关注电网的需求和电池的状态，根据这些信息对逆变器的工作参数进行精准调整，确保输出的电能质量稳定可靠。

（二）硬件构成

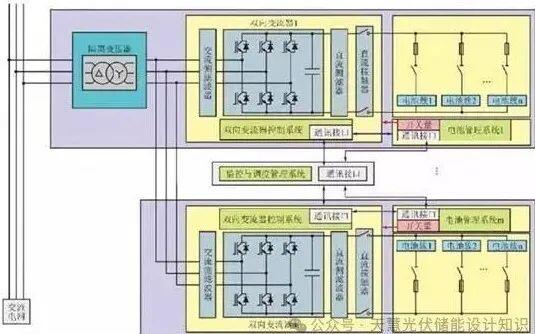

PCS 主要由绝缘栅双极型晶体管（IGBT）、印刷电路板（PCB 板）、电线电缆等硬件组成。

IGBT 是 PCS 的核心功率器件，它就像是一个 “电力阀门”，能够高效地控制电流的通断和大小。IGBT 结合了双极型晶体管（BJT）和金属氧化物半导体场效应晶体管（MOSFET）的优点，具有高输入阻抗、低导通压降、快速开关特性、高耐压能力和大电流承载能力等诸多优势。在储能系统中，IGBT 负责将直流电转换为交流电或将交流电转换为直流电，实现储能电池与电网之间的能量双向流动。以新能源汽车充电桩为例，IGBT 模块在其中起到关键的电能转换作用，保障快速充电服务的稳定进行。

PCB 板是承载各种电子元件的 “载体”，为电子元件提供电气连接和物理支撑。它就像一个精密的 “交通网络”，上面布满了复杂的线路和焊点，将 IGBT、电阻、电容等各种电子元件连接在一起，使它们能够协同工作。不同类型和规格的 PCB 板适用于不同功率等级和应用场景的 PCS，其设计和制造工艺对 PCS 的性能和可靠性有着重要影响。

电线电缆则是电能传输的 “高速公路”，负责在各个部件之间传输电能。它们需要具备良好的导电性能和绝缘性能，以确保电能的高效传输和系统的安全运行。在选择电线电缆时，需要根据 PCS 的功率大小、电流承载能力和使用环境等因素进行合理选型，例如在大功率储能电站中，需要使用截面积较大、导电性能优良的电缆来传输大量电能。

储能 PCS 的工作模式

储能 PCS 作为储能系统的核心，具有多种工作模式，以适应不同的应用场景和电力需求。其主要工作模式包括并网模式、离网模式和混合模式。

（一）并网模式

在并网模式下，PCS 实现了储能电池与电网之间的双向能量转换，就像一个高效的 “电力桥梁”，紧密连接着储能系统和电网。

充电功能方面，当电网处于负荷低谷期，电价相对较低时，PCS 会将电网的交流电转换为直流电，为蓄电池组进行充电。这一过程通过精确的充放电管理功能来实现，确保电池的健康状况和使用寿命。例如，在深夜时段，工厂等大型用电设备停止运行，电网负荷降低，PCS 会抓住这个时机，控制储能系统以较低的功率进行充电，避免对电网造成过大冲击。

放电功能则是在电网负荷高峰期，电价较高时，PCS 将蓄电池组中的直流电逆变为交流电，回馈到公共电网中，以支持电网稳定和满足高需求。比如在炎热的夏季，大量空调设备开启，导致电网负荷急剧上升，此时储能系统中的 PCS 迅速响应，将储存的电能释放出来，补充电网的电力供应，缓解用电压力。

在并网模式下，用户还可以选择自动模式和手动模式。自动模式下，若用户选择并网充电或放电状态，储能逆变器将依据之前设定好的值对蓄电池进行充放电操作。这种模式适用于对电力需求相对稳定、无需频繁调整的场景，如一些常规的居民小区储能项目，居民的用电习惯相对固定，通过预设好的充放电参数，储能系统就能自动运行，满足居民的日常用电需求。

手动模式下，用户能够手动修改充电或放电电流、电压和时间值，使储能逆变器工作在设定的状态。这为一些对电力有特殊需求的用户提供了更大的灵活性。例如，某些工业用户在特定的生产流程中，需要根据生产进度精确控制储能系统的充放电时间和功率，手动模式就能很好地满足他们的需求。

（二）离网模式

离网模式，也被称为孤网运行模式，允许 PCS 在与主电网断开的情况下独立运行，就像是一个独立的 “电力小站”，为局部电网提供稳定的电力支持。在这种模式下，PCS 完全承担起为局部电网供电的责任，其额定功率与局部电网产生的总功率大致相等。

当局部电网与所有的大电网脱离时，比如在偏远山区、小岛屿等电网覆盖困难的地区，或者在自然灾害导致电网故障的紧急情况下，储能系统中的 PCS 能够充当网路电源，为本地负荷提供满足电网电能质量要求的交流电能。如果一个发电装置不能与其他发电装置同步，例如一个柴油发电机连接在局部电网上，PCS 还必须作为一个电源与之同步，确保电力供应的稳定性。

在一些偏远的山区村庄，由于地理位置偏远，铺设电网的成本过高，当地居民便采用了离网储能系统。白天，太阳能板将太阳能转化为电能，一部分供居民使用，多余的电能通过 PCS 存储到蓄电池中；夜晚或阴天时，蓄电池中的电能通过 PCS 逆变为交流电，为居民提供照明、电器使用等所需电力。在这个过程中，PCS 根据实际需求调整输出，确保电力供应的连续性和可靠性，保障了居民的正常生活。

（三）混合模式

混合模式结合了并网模式和离网模式的特点，使储能系统能够在两种模式之间灵活切换，如同一个智能的 “电力切换器”，根据电网的状态和用户的需求自动调整工作模式。

在正常工作状态下，储能系统连接到微网并与公共电网相连，作为并网系统运行，与公共电网协同工作，优化能量利用效率。当微网与公共电网脱离时，储能系统将自动切换到离网模式，为微网提供主电源，确保电力供应的不间断。这种模式常见于一些对供电可靠性要求较高的场景，如医院、数据中心等。

以医院为例，在正常情况下，医院的储能系统处于并网模式，利用电网的电力，并将多余的电能储存起来。一旦电网出现故障，储能系统能够在瞬间切换到离网模式，为医院的关键设备，如手术室的医疗设备、重症监护室的生命维持系统等提供持续的电力供应，保障患者的生命安全。混合模式不仅在能量管理方面发挥重要作用，还在滤波、稳定电网和调节电能质量等方面有着出色的表现，提高了整个电力系统的自适应能力和可靠性。

储能 PCS 技术的应用场景

（一）储能电站

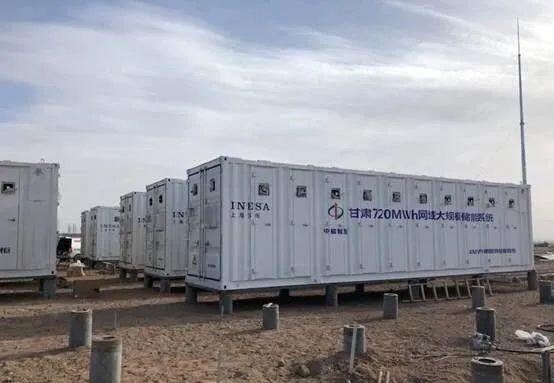

储能电站是储能 PCS 技术的重要应用场景之一，其 PCS 功率通常大于 10MW 。这类 PCS 多选取级联型多电平拓扑，采用 IGBT 模块设计，具有高功率、高效率的特点。一般将 N 个交流器安装到集装箱内部，支持多机并联运行，以满足大规模储能的需求。由于输出电压需与电网匹配，所以需通过变压器升压接入电网。

在一些大型的储能电站项目中，多个 PCS 并联运行，共同承担着储能系统与电网之间的能量转换任务。当电网负荷低谷时，PCS 将电网的交流电转换为直流电，为储能电站中的电池充电；而在电网负荷高峰时，PCS 又将电池中的直流电逆变为交流电，输送回电网，有效实现了 “削峰填谷”，提升了电网的稳定性和能源利用效率。

（二）集中式或组串式应用

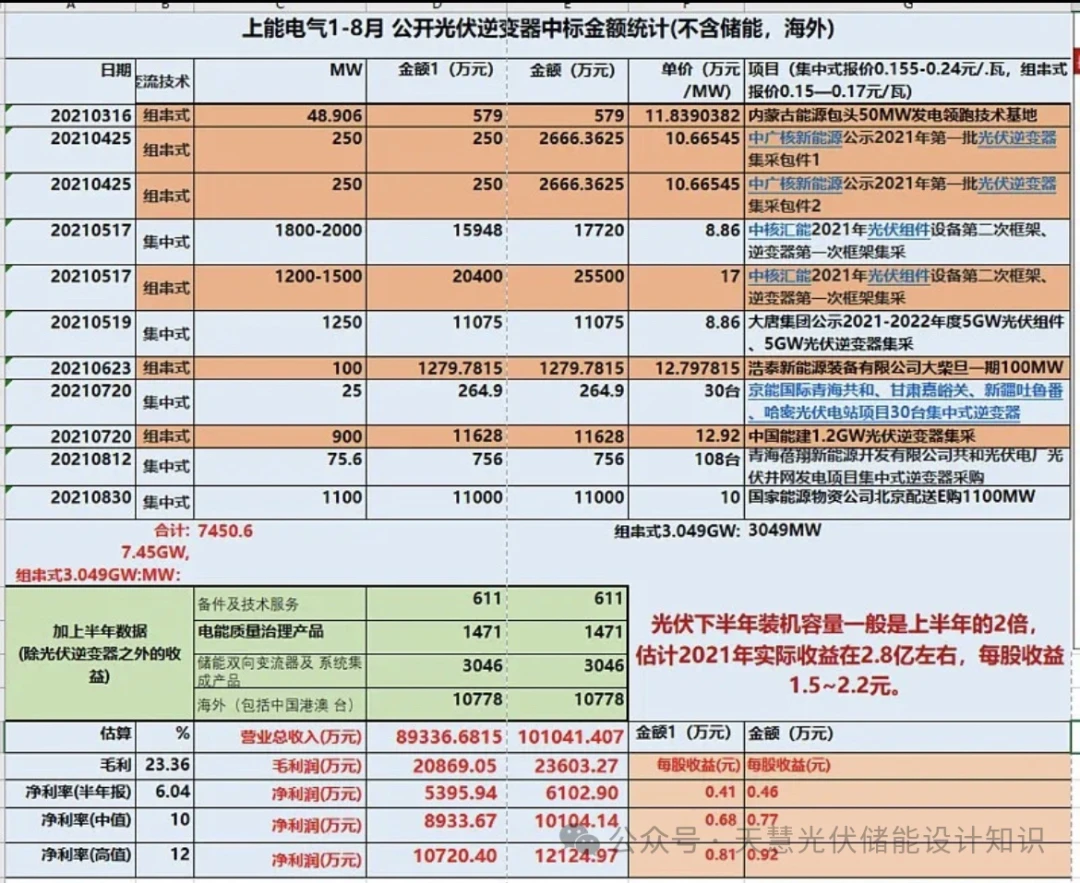

集中式 PCS 的功率一般在 250KW 以上，当前多采用两电平拓扑，同样采用 IGBT 模块化设计。其使用功率器件较少，单机功率可达 MW 级，适用于大型储能系统，对系统可靠性要求较高。在大型光伏电站的储能配套中，集中式 PCS 能够将多个光伏阵列产生的直流电集中进行转换和管理，然后并入电网，提高了系统的整体效率和稳定性。

组串式 PCS 则在中小型储能系统中具有独特优势。它实现了 “一簇一管理”，每个电池簇都有独立的 PCS 进行管理和控制，提升了电池包之间的均衡性和充放电效率。当某一簇发生故障时，能够迅速定位并隔离该故障点，不影响其他部分的正常运行，减少了整个系统的停机时间，维护流程也更为简化。这种设计使得组串式 PCS 在分布式能源系统和对灵活性要求较高的应用场景中得到广泛应用，如工商业用户侧、共享储能、新能源配储等领域。在一些工业园区的分布式储能项目中，组串式 PCS 可以根据不同区域的用电需求，灵活配置储能单元，实现精准的能量管理。

（三）工商业应用

工商业 PCS 的功率一般在 250KW 以下，当前多采用三电平拓扑，常与分布式光伏相结合。在白天，分布式光伏产生的电能一部分供工商业用户直接使用，多余的电能通过 PCS 存储起来；到了晚上或用电高峰期，存储的电能再通过 PCS 释放出来，供用户使用，实现了自发自用，余电上网。

利用峰谷差价获利也是工商业 PCS 的重要应用。工商业用户可以在电价低谷期，通过 PCS 将电网的电能存储起来；在电价高峰期，再将存储的电能释放出来使用，从而降低用电成本。一些数据中心、商场等用电量较大的工商业场所，通过合理配置储能 PCS 系统，利用峰谷电价差，每年可节省大量的电费支出。

（四）户用场景

家庭户用 PCS 的功率在 10KW 以下，与户用光伏相结合，作为应急电源、电费管理等，对安全规范、噪声等要求较高。在家庭中，户用光伏产生的直流电通过 PCS 转换为交流电，供家庭电器使用，多余的电能则存储在电池中。当电网停电时，PCS 可以将电池中的电能转换为交流电，为家庭提供基本的电力保障，维持照明、冰箱、通信设备等重要电器的运行。

通过合理设置 PCS 的充放电时间，家庭用户可以在电价低谷期充电，电价高峰期放电，实现电费的优化管理。一些家庭还可以将多余的电能反馈到电网中，获得一定的收益。在一些农村地区，居民安装了户用光伏和储能 PCS 系统，不仅满足了自身的用电需求，还通过余电上网增加了收入 。

储能 PCS 技术的发展趋势

随着全球能源转型的加速推进，储能技术作为实现可再生能源高效利用和电网稳定运行的关键支撑，正迎来前所未有的发展机遇。作为储能系统的核心部件，储能 PCS 技术也在不断创新和演进，呈现出一系列引人注目的发展趋势。

（一）大容量、高压化

随着储能规模的不断扩大，对储能 PCS 的容量和电压等级提出了更高要求。大容量、高压化的储能 PCS 能够减少设备数量，降低系统复杂度，提高系统效率和可靠性。例如，在一些大型储能电站项目中，采用大容量、高压化的 PCS 可以显著减少占地面积和设备投资成本，同时提高储能系统的整体性能和运行稳定性。未来，随着技术的不断进步，储能 PCS 将朝着更大容量、更高电压等级的方向发展，以满足大规模储能系统的需求。

（二）构网型技术

构网型储能因其技术难度、新国标要求以及运用广泛性，正得到越来越多 PCS 厂商的重视。构网型储能 PCS 能够更好地适应电网需求，提供稳定的电压和频率支撑，增强电网的稳定性和可靠性。在高比例可再生能源接入的背景下，电网的波动性和不确定性增加，构网型储能 PCS 可以通过主动调节自身的输出特性，有效平抑新能源发电的波动，提高电网的稳定性和可靠性。随着电网对储能系统要求的不断提高，构网型储能 PCS 将成为未来的重要发展方向。

（三）组串式技术

组串式储能 PCS 相对于集中式 PCS 具有更好的电池簇管理能力和更高的系统效率。组串式 PCS 能够实现一簇一管理，直流侧无并联，避免了簇间环流导致的电芯一致性失配问题，显著提升了储能系统的整体性能和安全性。此外，组串式 PCS 还具有更好的运维便利性，能够降低运维成本。在分布式能源系统和对灵活性要求较高的应用场景中，组串式 PCS 得到了广泛应用。未来，随着技术的不断完善，组串式技术将在储能 PCS 领域发挥更加重要的作用。

（四）液冷技术

液冷技术能够提高储能系统的散热效率，降低系统温度，从而提高储能电池的使用寿命和安全性。随着储能系统容量和功率的不断增加，散热问题成为制约储能系统性能和可靠性的关键因素。液冷技术通过高效的热传导与对流机制，能够有效降低储能系统的工作温度，减少电池的热应力和老化速度，延长电池的使用寿命。同时，液冷技术还可以提高储能系统的安全性，降低热失控的风险。未来，随着液冷技术的不断成熟和成本的降低，液冷储能变流器将成为储能系统的重要选择。

（五）碳化硅功率器件

碳化硅（SiC）功率器件具有更高的开关速度、更低的损耗和更高的工作温度范围，能够显著提高储能 PCS 的效率和可靠性。与传统的硅基功率器件相比，碳化硅功率器件在性能上具有明显优势。在开关速度方面，碳化硅功率器件能够实现更高的频率切换，减少开关过程中的能量损失；在导通损耗方面，其较低的导通电阻使得在导通状态下的能量损耗大幅降低，从而提高了系统的整体效率；在工作温度范围上，碳化硅功率器件能够在更高的温度下稳定运行，拓宽了储能系统的应用场景。随着碳化硅技术的不断发展和成本的降低，越来越多的储能 PCS 厂商开始采用碳化硅功率器件。未来，碳化硅功率器件将成为储能 PCS 的重要技术趋势之一。

（六）智能化、模块化

智能化、模块化的储能 PCS 能够更好地适应不同场景的需求，提高系统的灵活性和可扩展性。智能化技术能够实现储能系统的远程监控、故障预警和智能调度等功能，提高系统的运维效率和可靠性。通过内置智能传感器和先进的通信模块，储能 PCS 可以实时采集系统的运行数据，如电压、电流、温度等，并将这些数据传输到监控中心进行分析和处理。一旦系统出现异常情况，智能系统能够及时发出预警信号，并采取相应的措施进行处理，避免故障的扩大化。模块化设计则能够实现储能系统的快速部署和扩容，降低系统成本和维护难度。将储能 PCS 设计成多个标准化的模块，可以根据实际需求进行灵活组合和配置，提高系统的适应性和可扩展性。在一些需要快速建设和部署的储能项目中，模块化设计的储能 PCS 可以大大缩短建设周期，降低建设成本。

文章总结

储能设计 PCS 技术作为储能系统的核心，在能源领域中发挥着举足轻重的作用。它不仅实现了电能的双向转换和高效管理，还为可再生能源的大规模接入和电网的稳定运行提供了关键支撑。

从应用现状来看，储能 PCS 技术已广泛应用于储能电站、集中式或组串式应用、工商业以及户用等多个场景，在不同领域都展现出了独特的优势和价值，有效推动了能源的优化利用和可持续发展。

储能 PCS 技术将朝着大容量、高压化、构网型技术、组串式技术、液冷技术、碳化硅功率器件以及智能化、模块化等方向不断发展。这些技术趋势将进一步提升储能系统的性能和效率，降低成本，增强其在能源市场中的竞争力。

储能设计 PCS 技术的发展对于推动能源转型、实现可持续发展目标具有深远的影响。它将助力我们更好地应对能源挑战，构建更加清洁、高效、稳定的能源体系，为人类社会的发展创造更加美好的未来。
