以下内容作为过程记录：

驱动电路关键器件：NE555，N-MOSFET，三脚电感(L1:L2=25uH:800uH)

关键器件解析：

1、NE555芯片

作用：调整输出频率，输出PWM波。

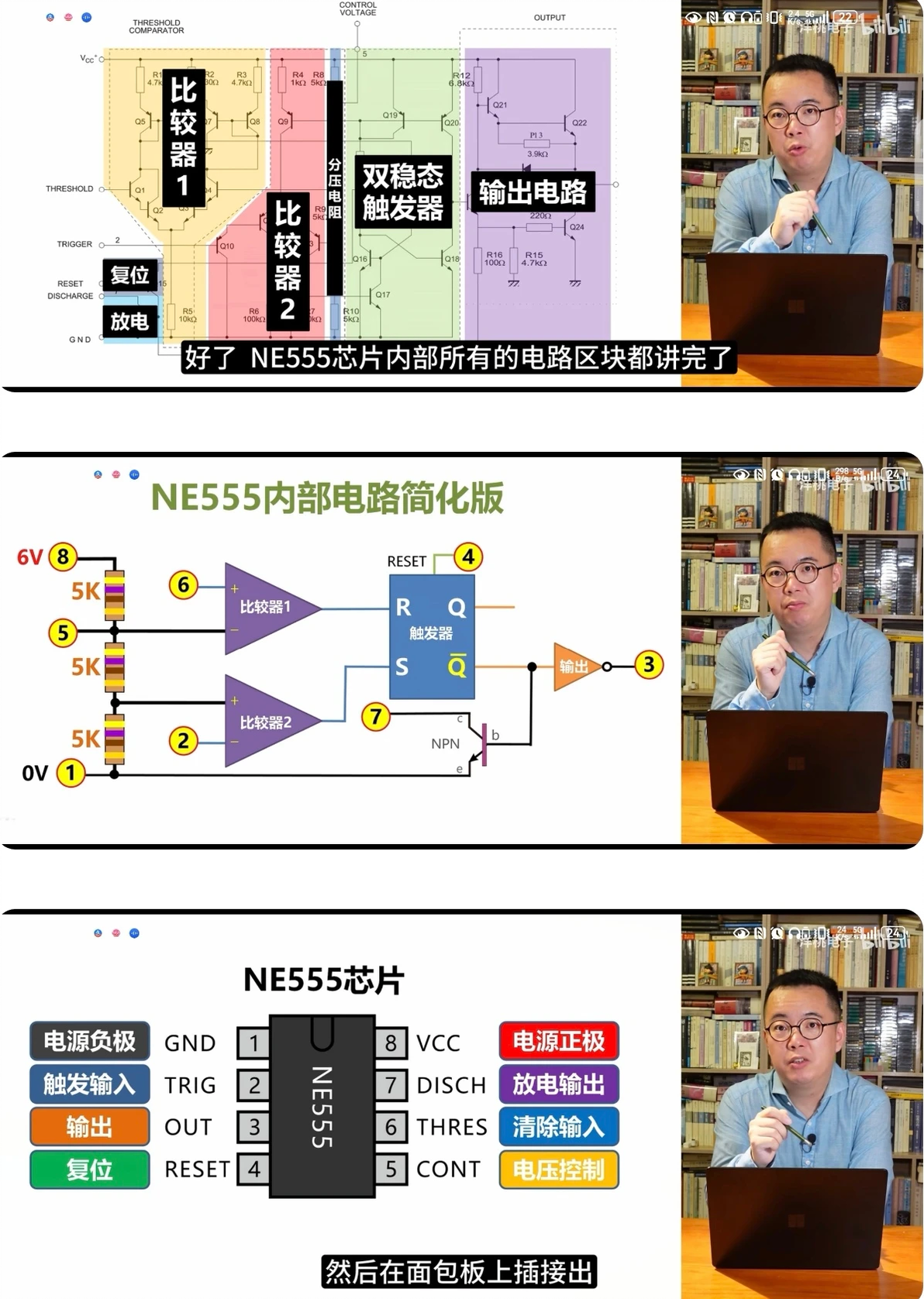

外围电路配置原理可以参考https://【最全最透NE555内部电路解读（知识点：比较器 双稳态触发器 分压电阻 电路分析）【极速入门数模电路P11】】 https://www.bilibili.com/video/BV1oT42167y3/?share_source=copy_web&vd_source=980502cdedc526b4a55babd6e2316191，一下三张图片是视频的精华，需要详细观看。

配置外围电路为无稳态频率发生器。

2、N-MOSFET

作用：控制谐振电感电容充放电，使得电路输出一种类似正弦波或三角波的波形。

3、三脚电感

作用：升压器件，类似于一个原边和副边异名端相接的变压器。

原副边感量比值是由需要升压的比例决定的，感量数值大小决定储存能量大小。

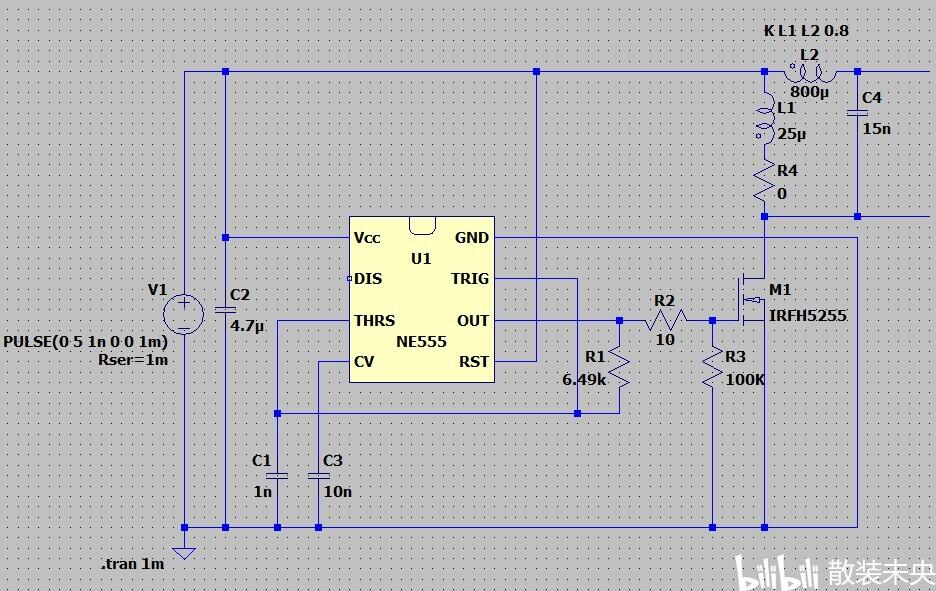

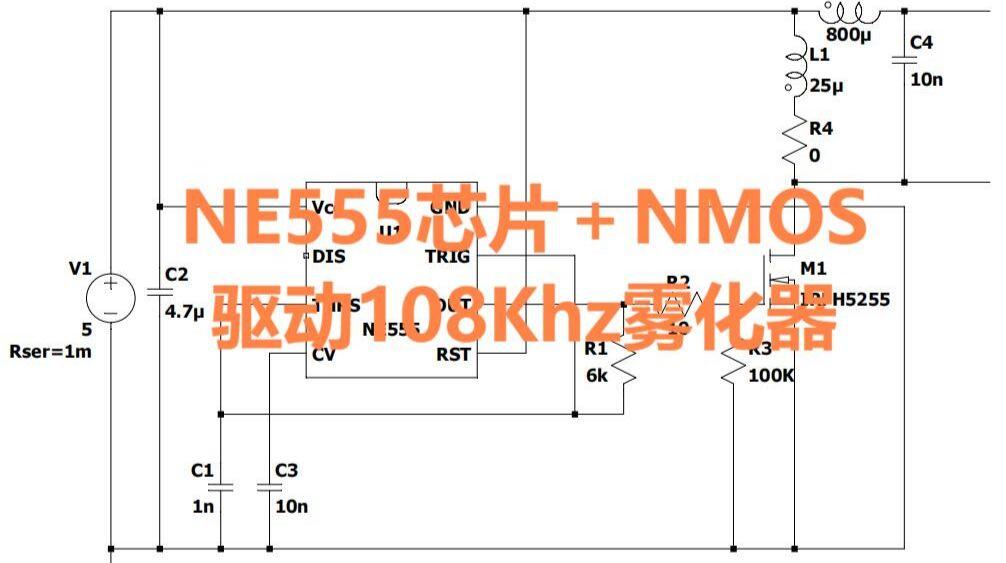

电路图以及仿真结果：（仿真软件：LTSPICE）

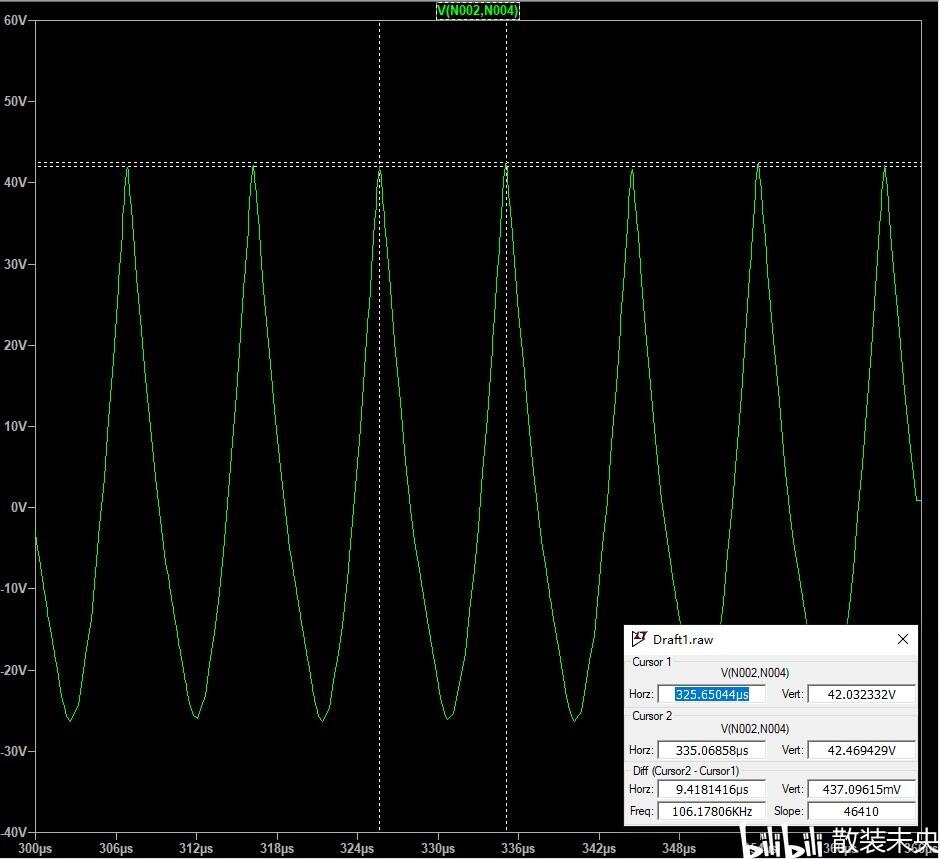

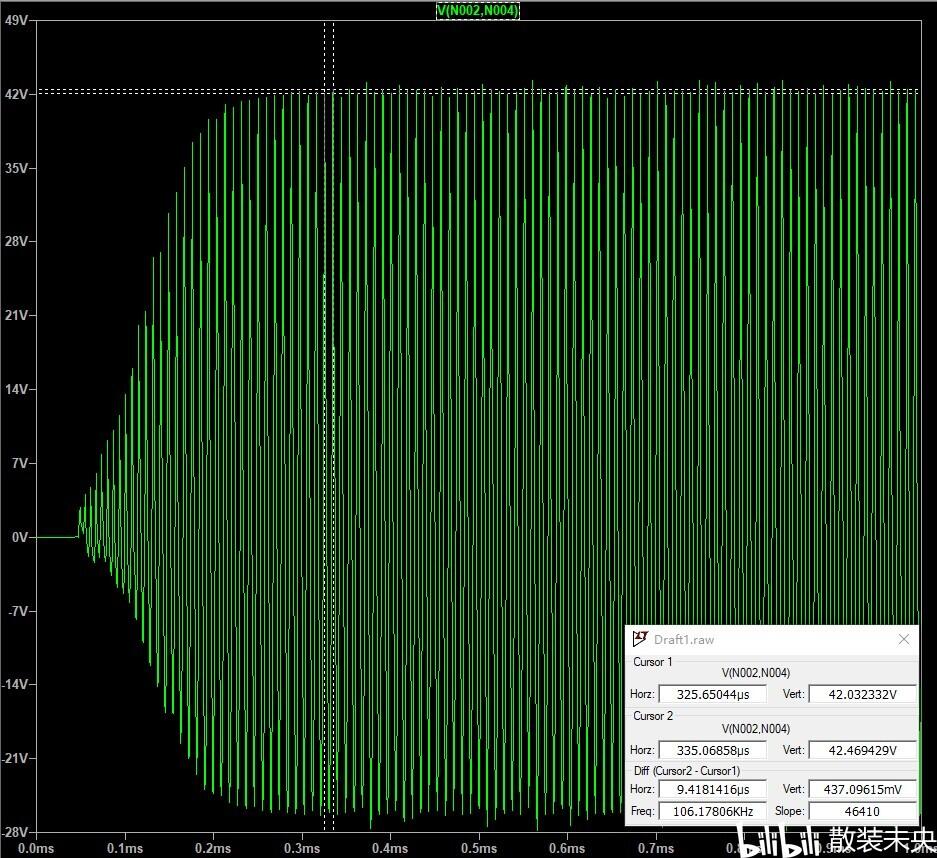

输出在C4电容两端，波形如下：

经过对比BOM成本，除非对PCB形状和机械结构有额外要求。从成本角度考虑，自制一个电路不如买现成的。
