一、*********************************************

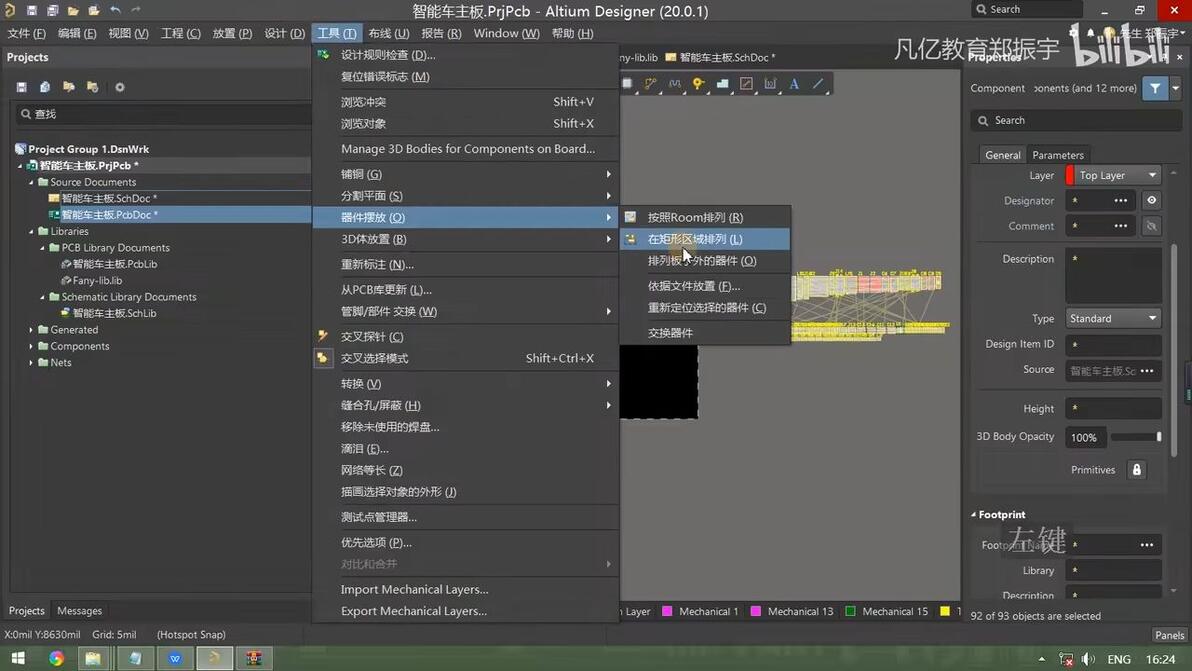

设置器件摆放，可以将选中的器件放在鼠标框选的地方。（一般可以把器件框起来就是板子大小）

选中器件后，按照图所示步骤操作。

第23课 PCB板框的评估及叠层设置 .mp4 P23 - 02:09

二、***********************************************

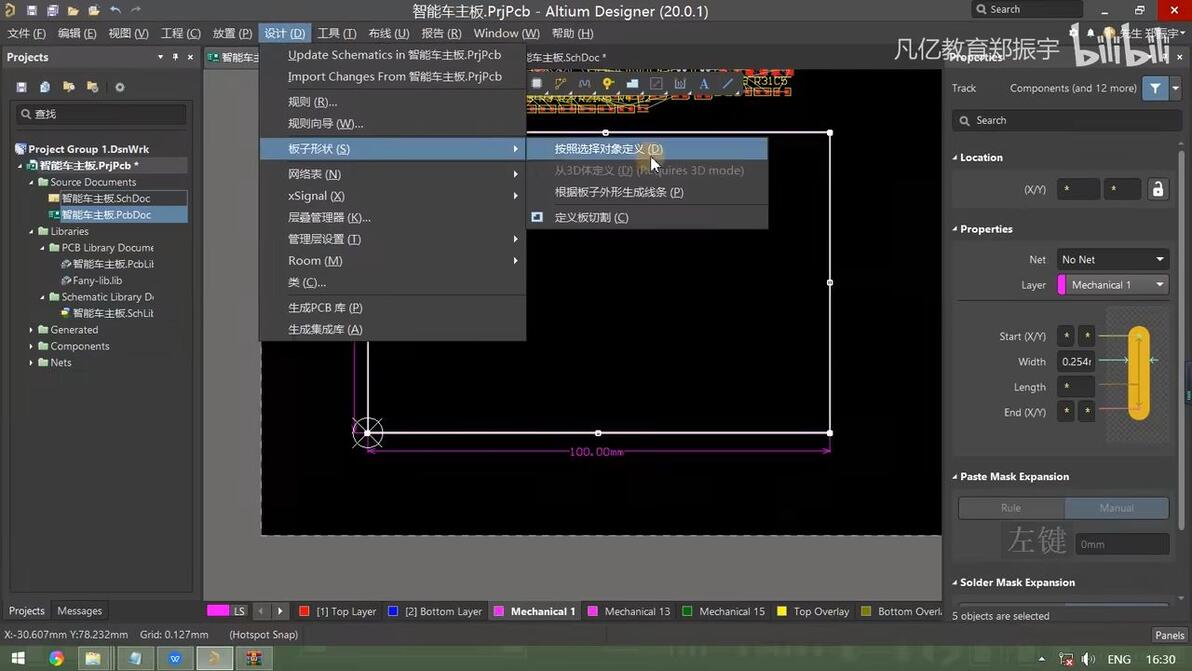

切割板子大小

在mechanical层用线条绘制板子形状，然后选中一根线，按 tab 全选，随后如图操作

第23课 PCB板框的评估及叠层设置 .mp4 P23 - 08:07

三、***********************************************

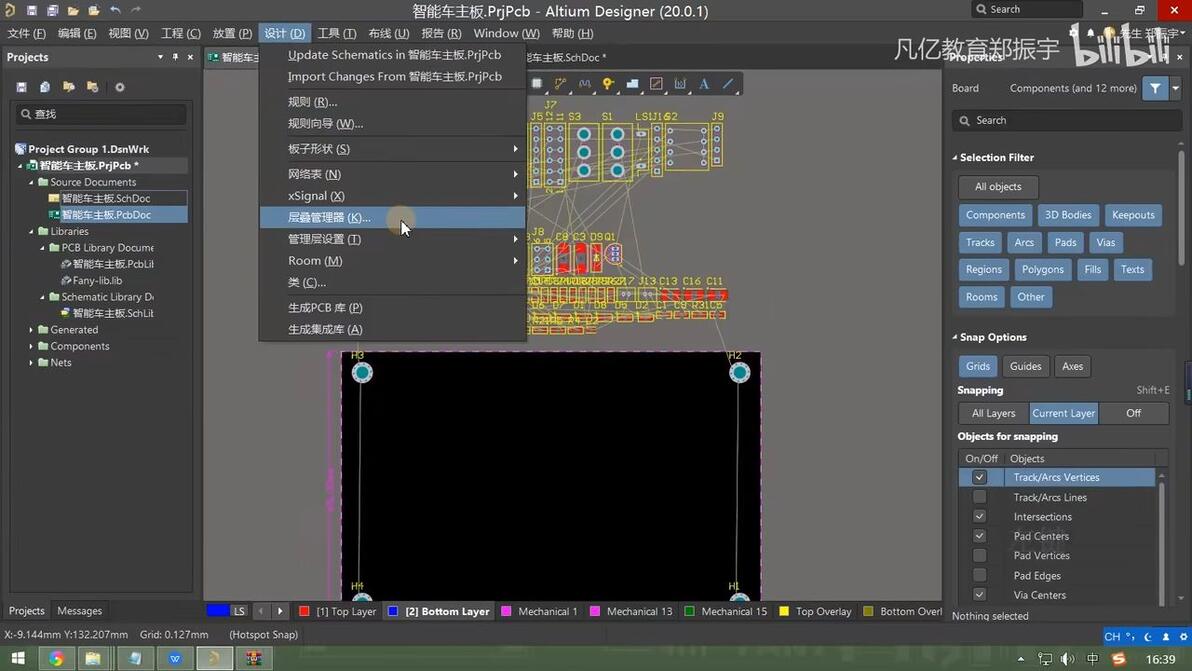

层级管理

第23课 PCB板框的评估及叠层设置 .mp4 P23 - 17:24

四、***********************************************

鼠标放在工具上，然后按住ctrl键即可修改快捷键

第24课 PCB快捷键的设置及推荐.mp4 P24 - 02:38

五、***********************************************

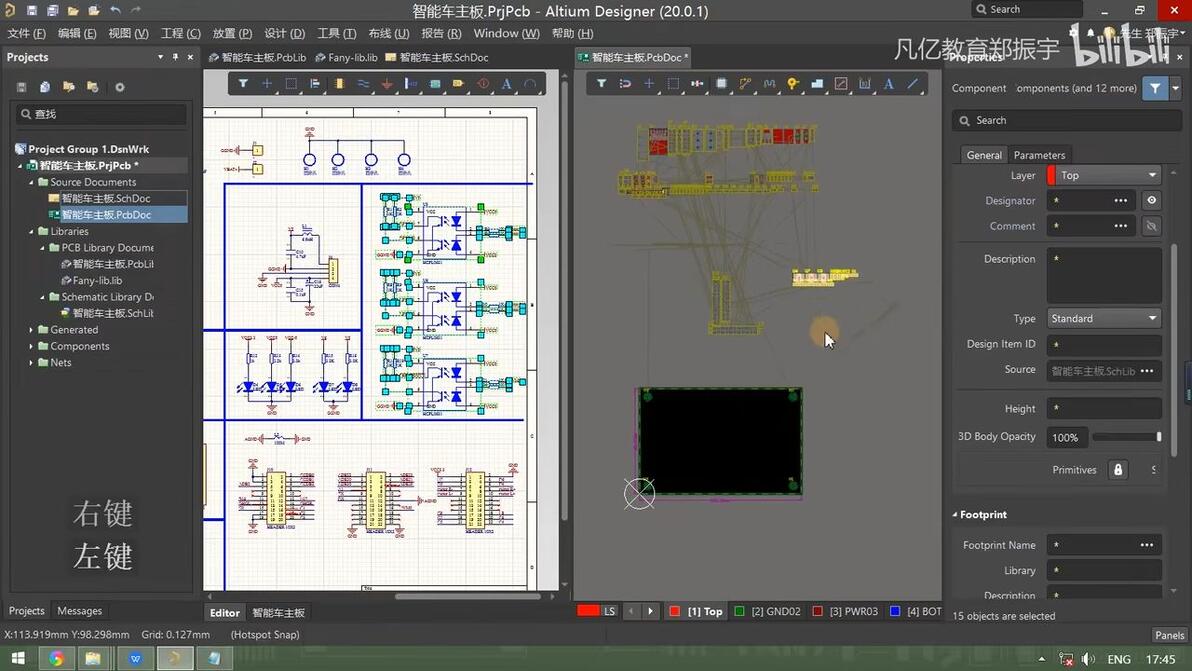

选中原理图上的器件，然后PCB中部分会高亮，按照“一”中的方法摆放器件。

如果没有反应的话，需要在 工具->交叉选择模式 勾选。

第25课 模块化布局规划.mp4 P25 - 02:38

六、***********************************************

将电源类线、信号线类线分别隐藏或者显示，以便方便布线。

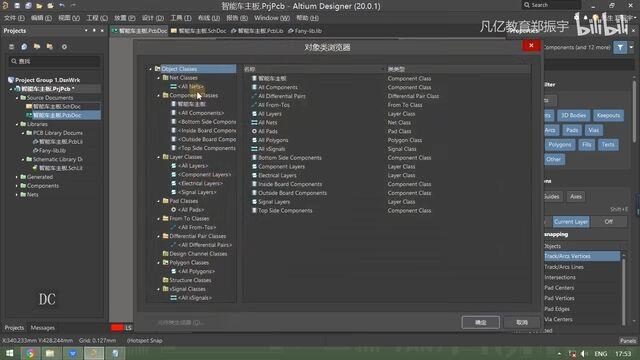

设计->类，选中 Net Classes 右键添加类：

第25课 模块化布局规划.mp4 P25 - 06:34

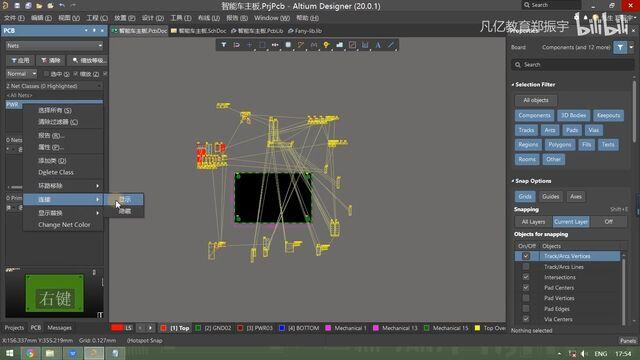

在右下角Panels选中PCB，即可隐藏或者显示线路。

第25课 模块化布局规划.mp4 P25 - 07:16

七、***********************************************

设置位号大小，放在器件中间。

全选器件，点击右键，对齐➡定位器件文本

第26课 PCB布局实战演示1.mp4 P26 - 09:23

八、***********************************************

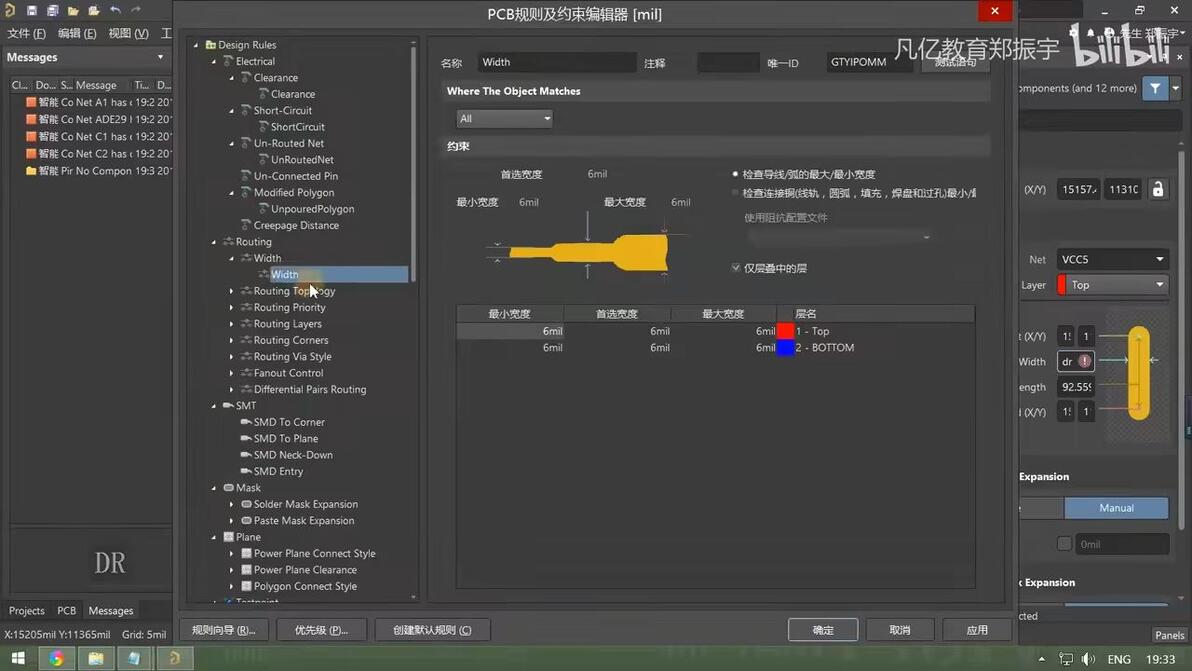

分别在“规则”中设置不同类型线的宽度。

同时注意线宽的优先级。

第29课 Class、设计参数、规则的创建 .mp4 P29 - 16:51设置不同线宽之后，还是没有按照设置画线情况可以参考以下：

第29课 Class、设计参数、规则的创建 .mp4 P29 - 19:17

九、***********************************************

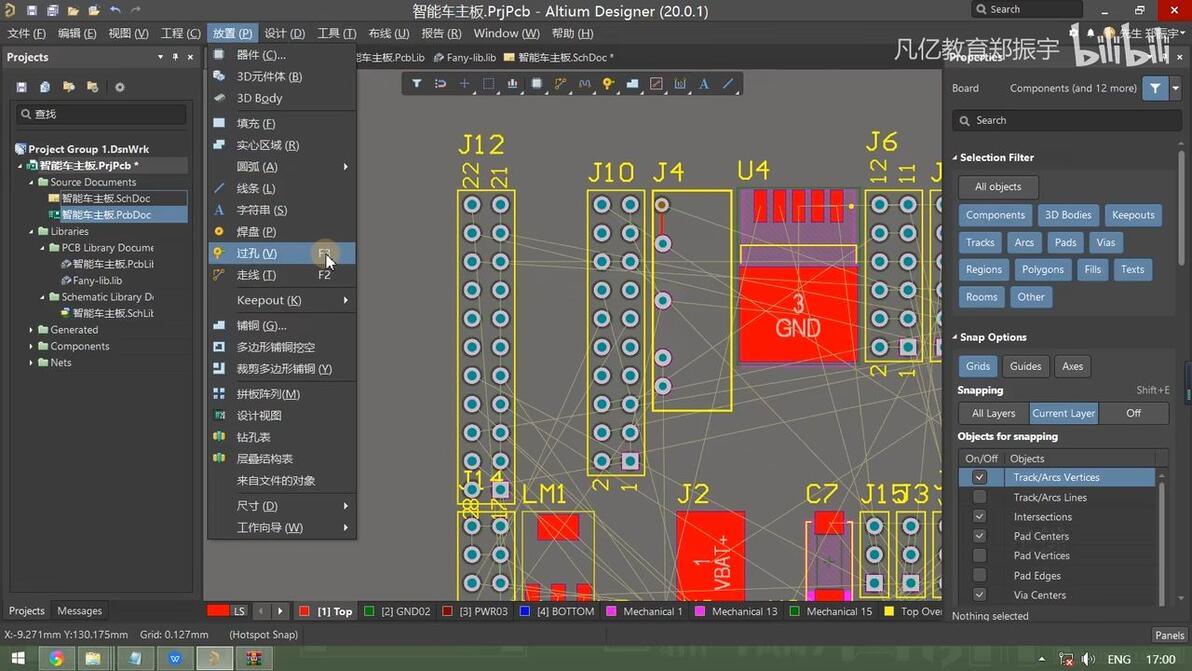

在“规则”中设置过孔规则之后没有改变，设置步骤如下：（同时过孔盖油）

点击右上角 ⚙ 图标 ➡ PCB Editor ➡ Default 更改默认规则

第29课 Class、设计参数、规则的创建 .mp4 P29 - 22:54

十、***********************************************

设置扇孔目的减少回流路径

第30课 扇孔的处理及敷铜插件的应用.mp4 P30 - 09:55

十一、********************************************

尖角铜皮挖空：

放置 ➡ 多边形覆铜挖空 ➡ 选择尖角 ➡ 重新覆铜

第33课 信号的修线优化和GND的处理.mp4 P33 - 20:29

十二、********************************************

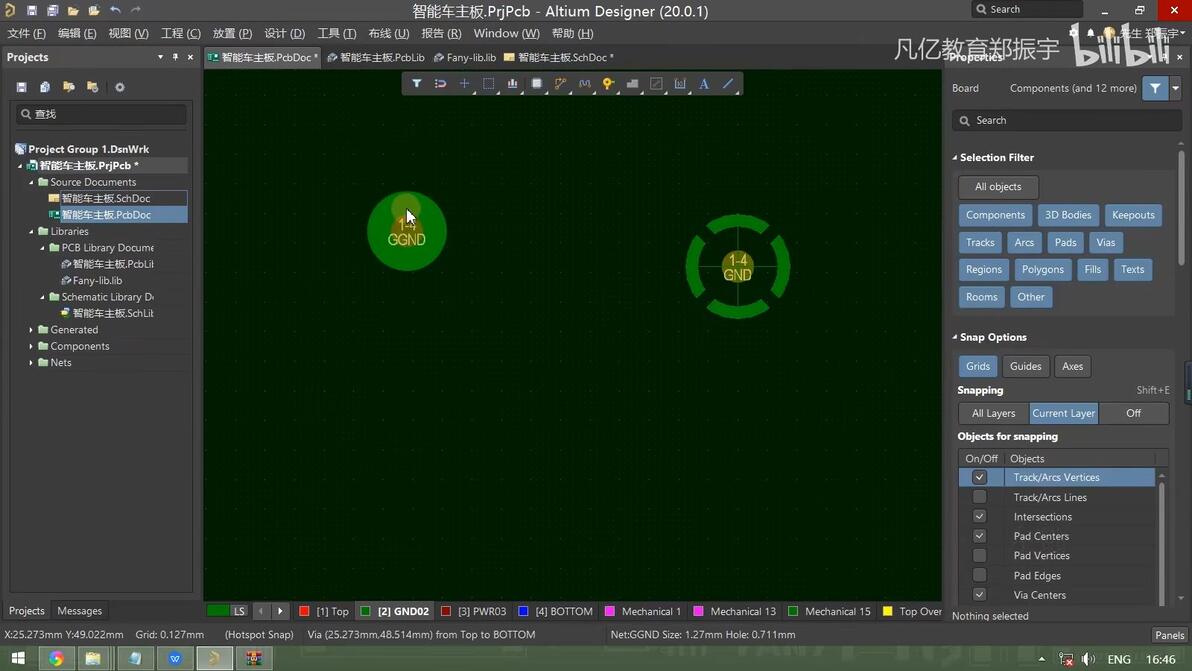

内电层通孔连接：

第23课 PCB板框的评估及叠层设置 .mp4 P23 - 24:07

十三、********************************************

表面覆铜操作：

按照内层划分区域，分别在表面覆铜，即内层为GGND的区域表层覆铜GGND，内层为GND的表层对应区域覆铜GND

同时设置禁止布线层（keepout－layer），作用是不能在禁止布线层外进行布线

第33课 信号的修线优化和GND的处理.mp4 P33 - 16:25
