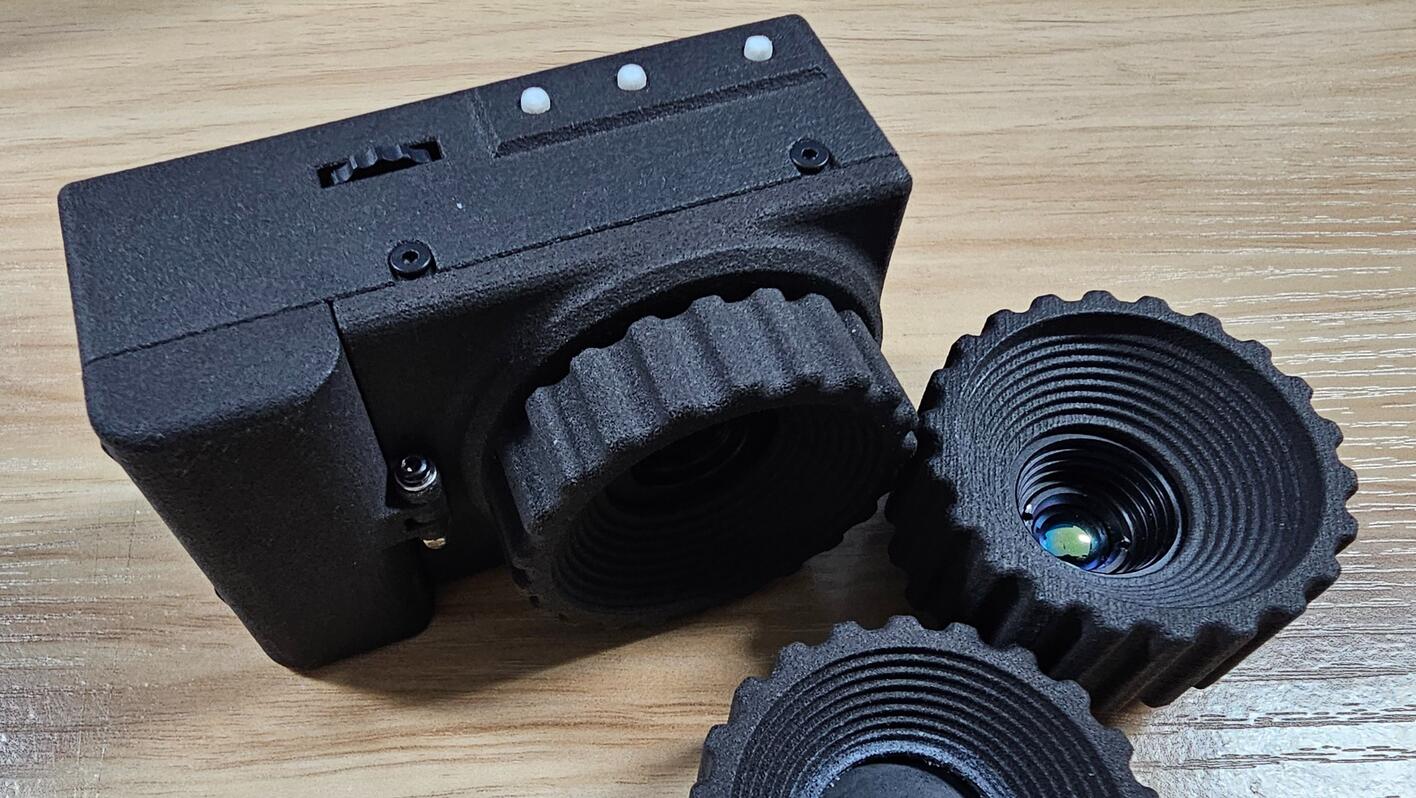

感谢UP主小李电子实验室​开源的海康4117热成像【【开源】自制热成像相机】 ​。前段时间在小黄鱼上淘了个4117来玩（尼康佬准备拿来找鸟，平时也能看看电路板），个人不太喜欢那个外壳，而且对钢壳锂电池有一定执念，于是重新设计了一个外壳。

有B友喜欢这个外壳，所以在这里把资料公开。外壳由嘉立创打印，材质为尼龙，其它材料没验证过，不保证最终效果。使用钢壳电池且可更换设计会牺牲单节电池续航和体积。列个物料清单：

·改装好的海康4117热成像，自制或网购；

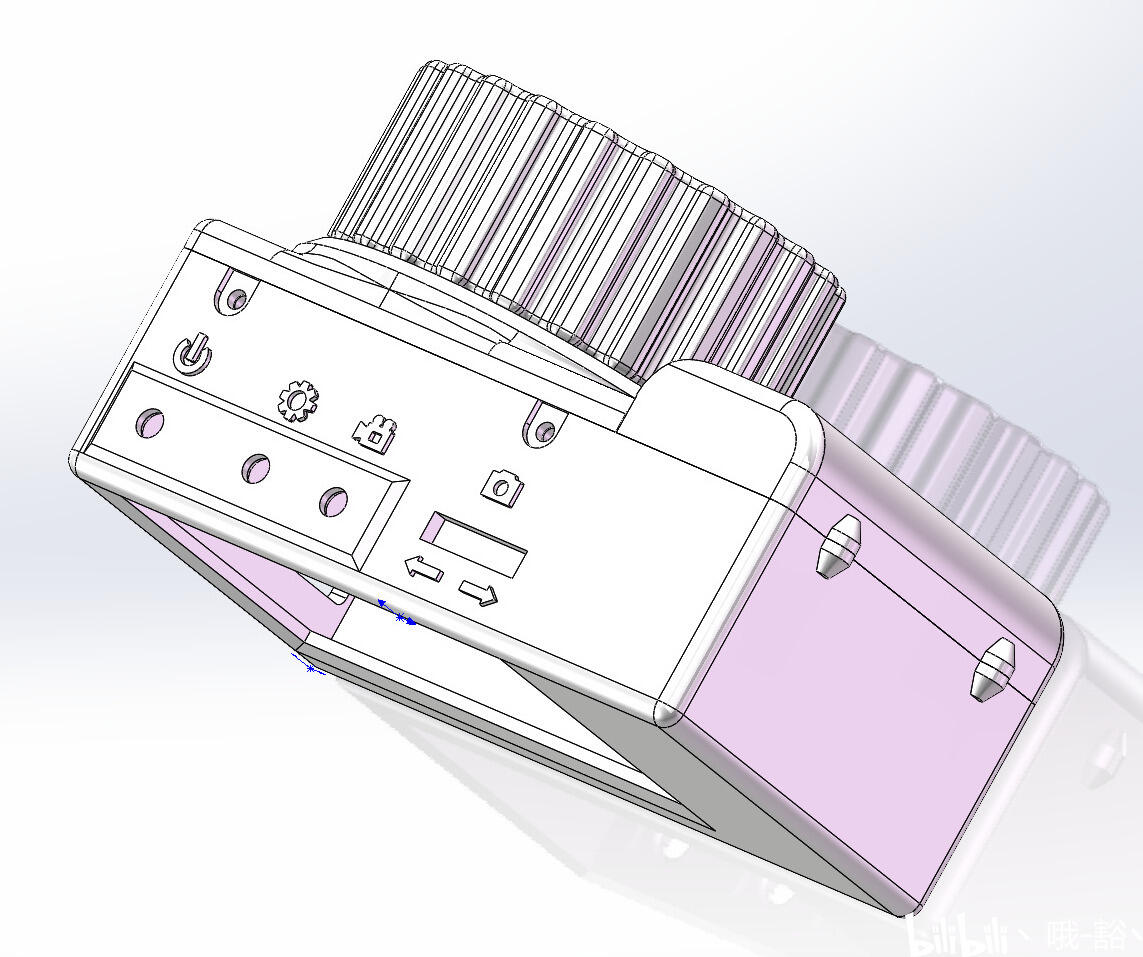

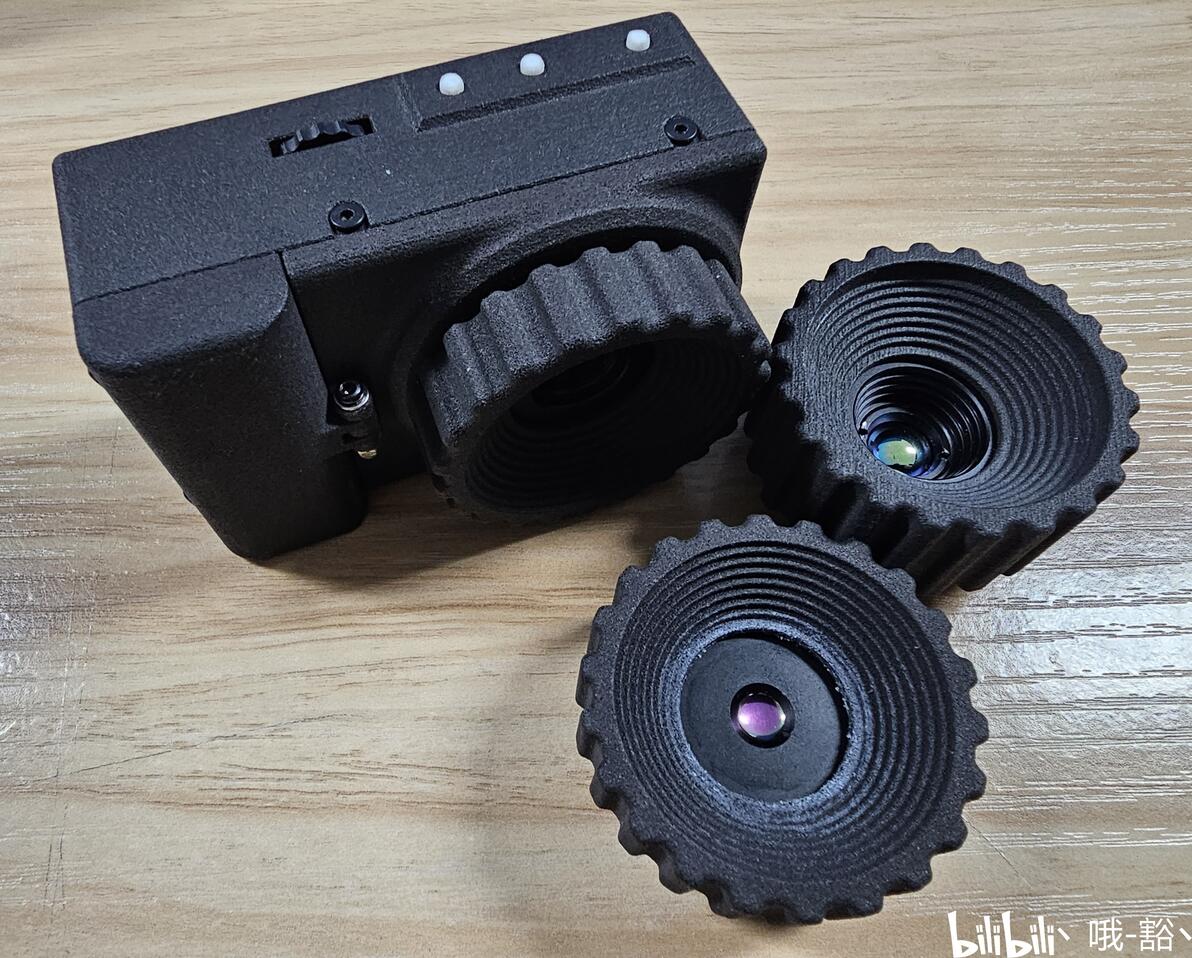

·外壳打印件：链接: https://pan.baidu.com/s/1iPMLhf_GCJGiQHxc1jM75A 提取码: sqrk。外壳打印件里包含了9.7mm、6.2mm、3.1mm镜头的遮光罩，我的9.7和3.1镜头直接装配后比较紧，6.2mm有点松所以我用了热熔胶，但是设计的时候遮光罩除了厚度以外没有修改其他东西，所以如果你打印出来装配比较松就需要自己解决这个问题。另外，链接里的后壳，我在每个按键旁都加了标识（实物图是老的没有加）；

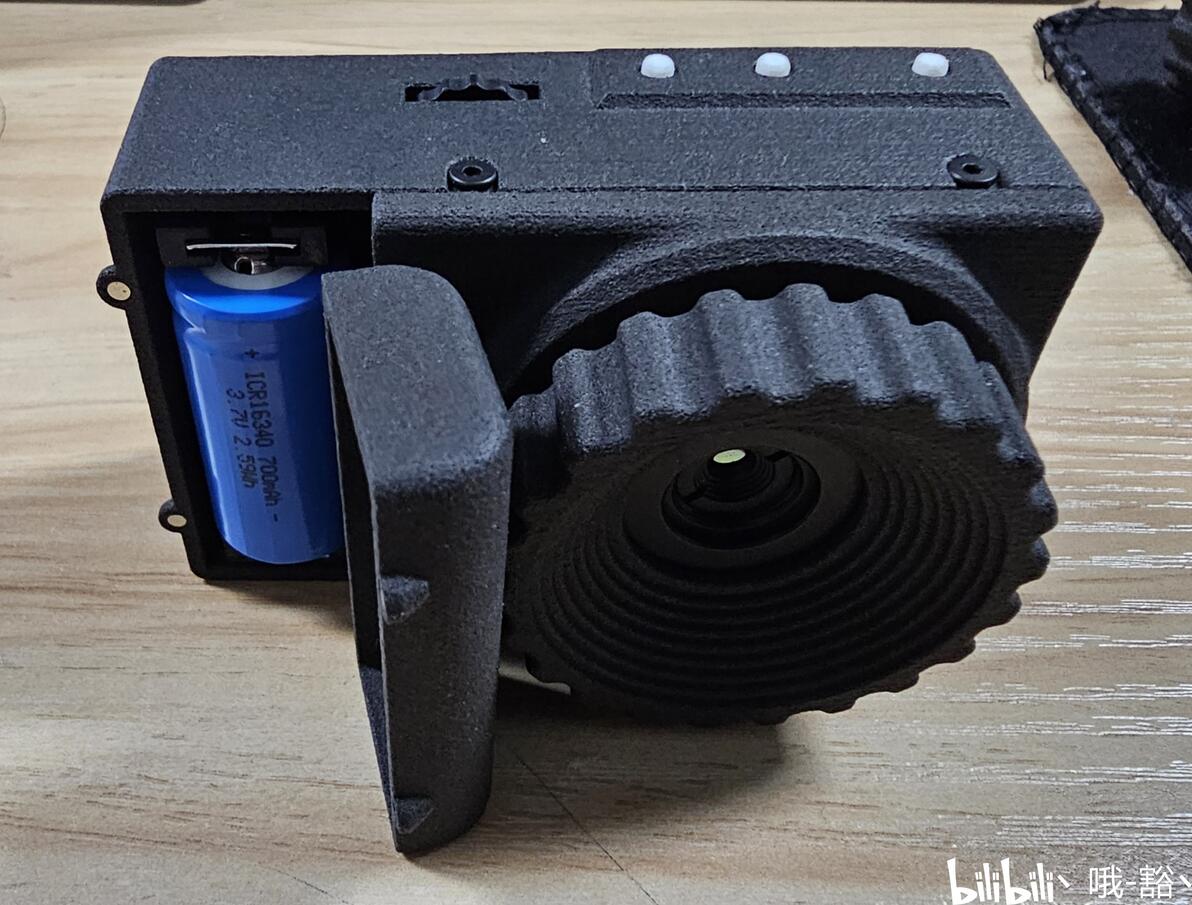

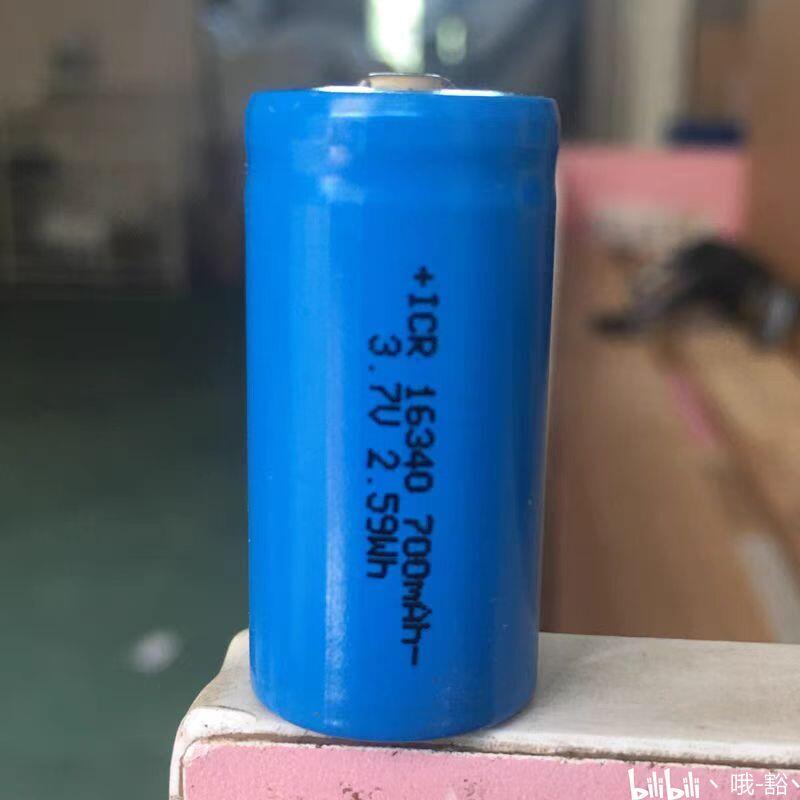

·16340电池（尖头），自行网购；

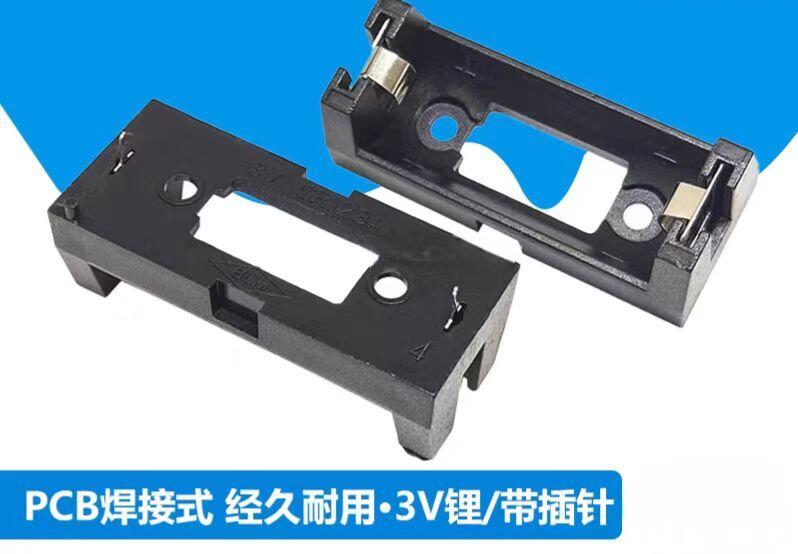

·16340电池座（插接），自行网购；

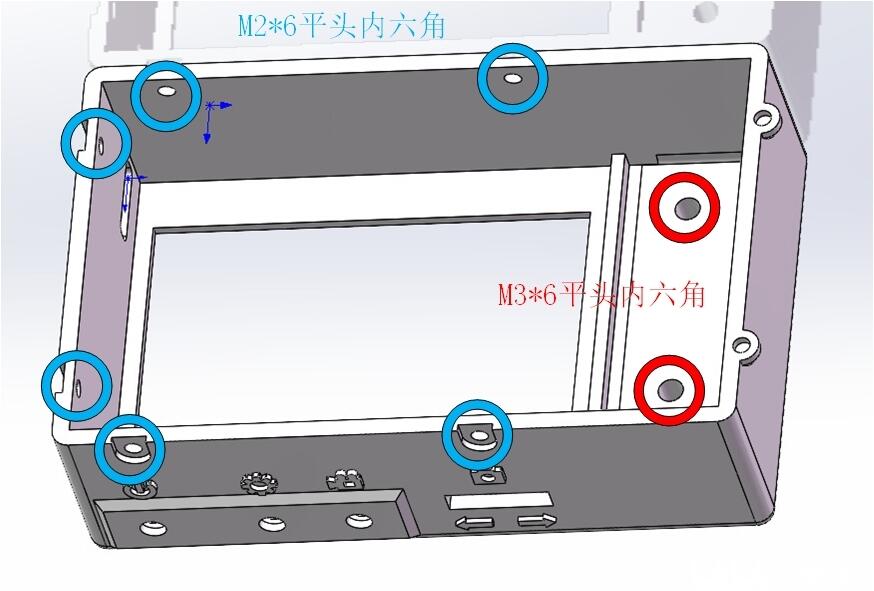

·M3*6平头内六角（固定电池座）、M2*6平头内六角（固定前后壳），这两个地方一定要用平头。为了不顶电池，为了外壳美观。

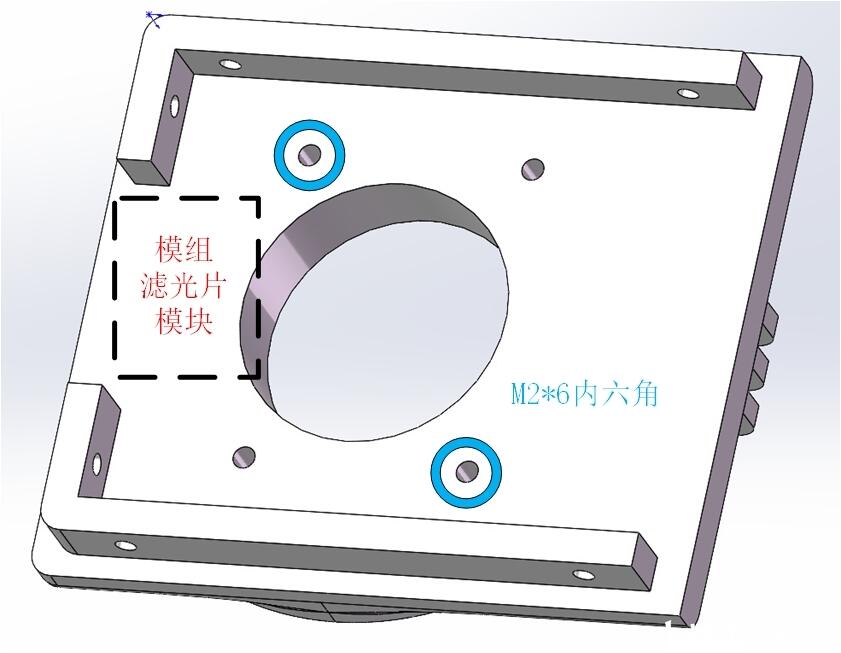

·M2*6内六角（固定传感器模组），杯头、圆头、平头都可以。只是模组的孔基本也是M2，我自己组装的时候感觉算是螺丝攻进去的（设计外壳的时候留的M2的孔，懒得改了），所以螺丝务必正着进，也要注意力道，上一半滑牙了就麻烦了，也可用十字螺丝，个人觉得比内六角皮实。我只挂了对角两颗。模组滤光片模块就是传感器模组旁边那块黑色的部分。

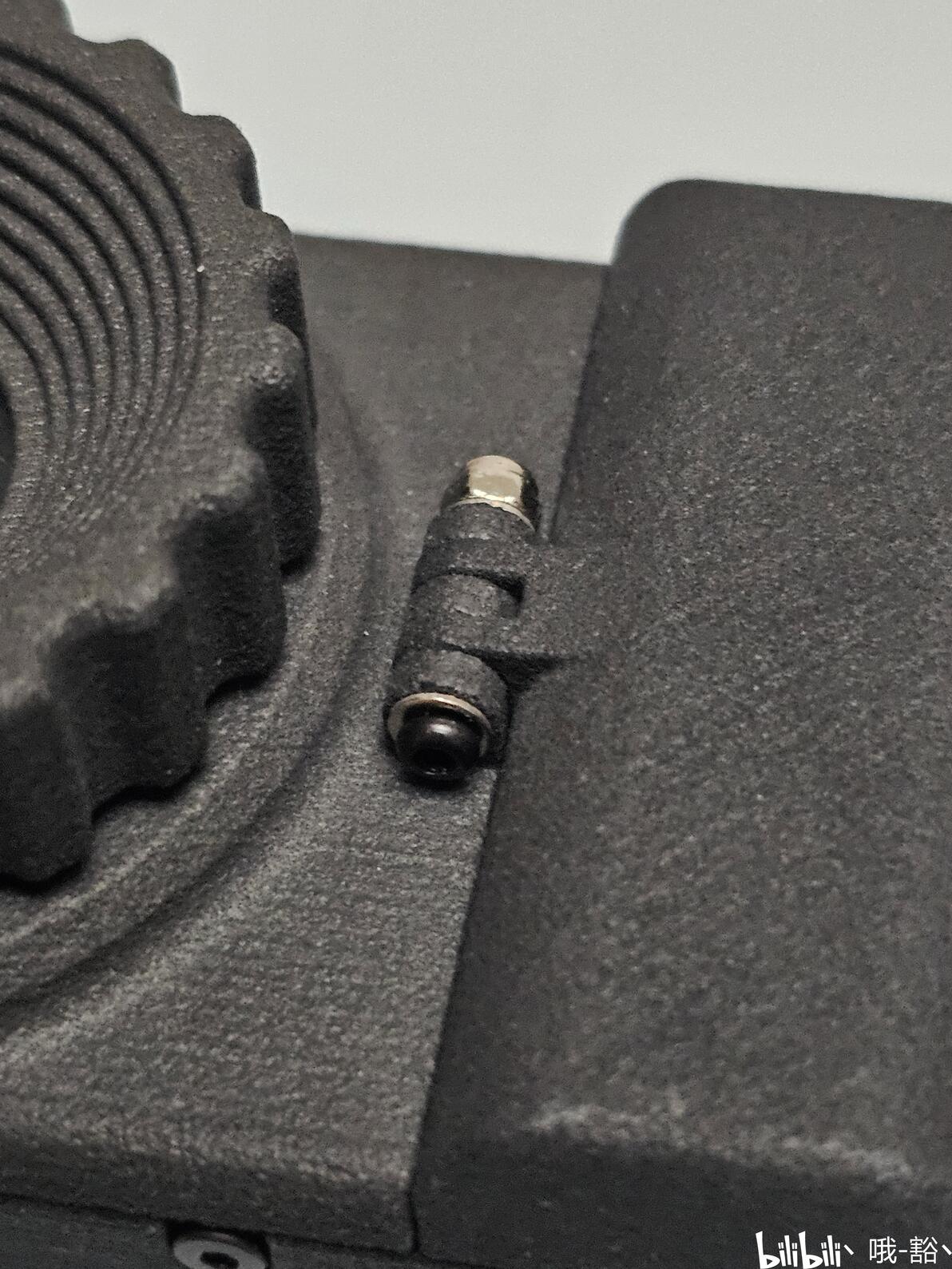

·M2*18~20内六角螺钉、M2防松螺母、M2垫片，用于舱盖转轴；

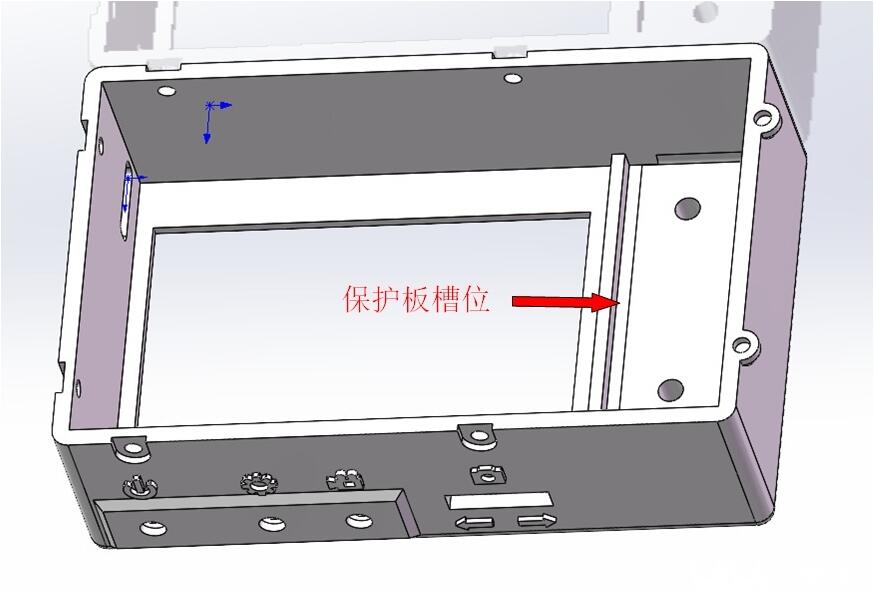

·锂电池保护板，后壳专门为保护板留了地方，可以使用别的保护板。这里我还是贴个淘宝链接，因为这个尺寸刚好，自带镍带，焊在电池座上之后可以与电池座一同固定。链接：https://e.tb.cn/h.ThxJTKFUp387wVq?tk=VWhaeZOhAlv。当然，不要保护板电池直连也行；

·2.5~3mm厚导热硅脂片，用来隔开探测器模组、处理板、主板，顺便固定处理板，这里就不上照片了，组装好了懒得拆了，组装到这里应该都知道怎么装；

·导线，推荐使用软而细的硅胶线，我用的30AWG的硅胶线；

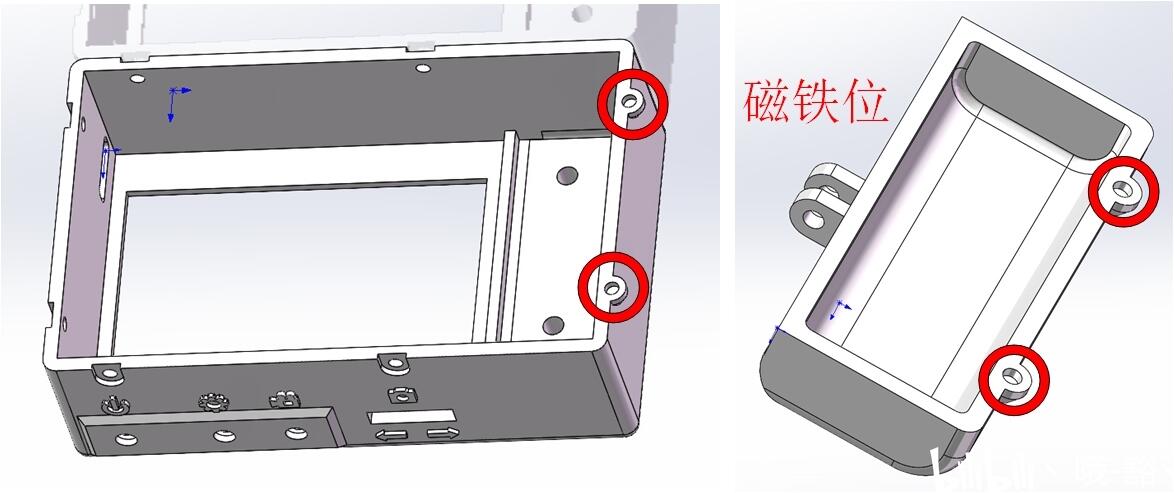

·直径2mm厚1mm的圆形稀土磁铁4枚，用于舱盖吸合（有一点用），一定要注意极性，是吸合；

基本就这样，安装主板要注意滚轮不要和壳体干涉导致卡滞，固定主板我用了一点热熔胶。按键的打印件很大概率需要打磨修整，封盖之前测试一下按键能否正常按下弹起。组装这个还是需要一点动手能力的，如果大家有什么更好的想法或者建议也欢迎大家在评论区分享出来。有啥遗漏发现了再补充。另外，祝大家新年快乐！

最后再次感谢UP主小李电子实验室的开源。
