1、继电器简述 继电器是一种电控制器件，使用小电压控制大电压工作的设备的开关。 2、继电器选型需要注意哪些地方 (1)继电器的线圈需要接多少伏的电压供电。

上图中

这个部分就是线圈，是5V供电的。 (2)继电器需要控制多少伏的直流电或交流电。 (3)是否需要常闭触电和常开触电。是常开触点和常开触点都需要，还是只需要其中之一。

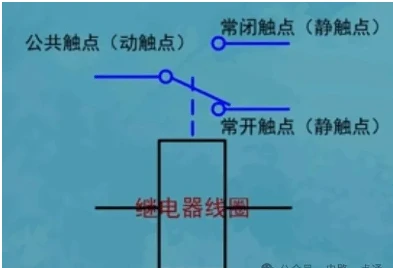

在常态的情况下处于断开状态的触点属于常开触点，在常态的情况下处于闭合状态的触点属于常闭触点。

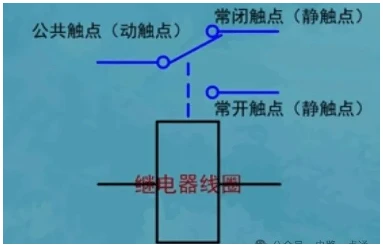

上图是线圈未得电时，而线圈得电时常闭触点会断开，常开触点会闭合。如下图：

而把常闭触点或常开触点拿掉一个就变成了只有常开或者常闭的继电器。 (4)有些继电器上接大电压设备一段会有NO、COM、NC，COM端也就是公共段接正极也可，接地也可，常开是NO，常闭是NC。 3、继电器上丝印 (1)3A 250VAC意思是最大可以控制3A 250V的交流电

(2)3A 30VDC意思是最大可以控制3A 30V的直流电

4、光耦-光电晶体管输出

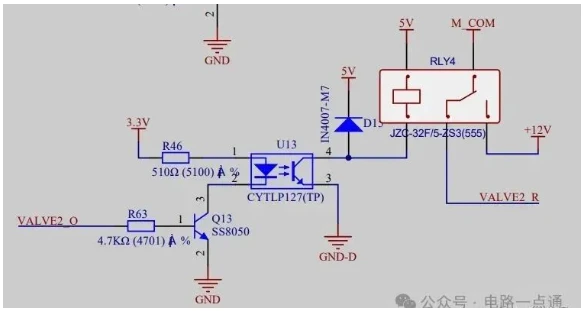

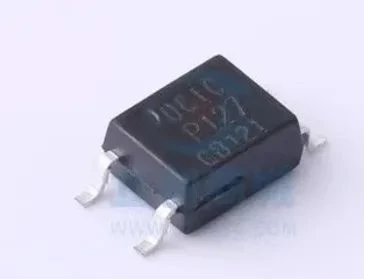

(1)型号CYTLP127(TP)，电路图中有标识。

（2）光耦隔离要导通，要使那小灯亮，也就是电路图中2拉低就可以亮。

但电路图中加了个NPN的三极管使他反向，所以继电器线圈要通电， VALVE2_C引脚应该拉高。 (3)电路图中GND和GND_D不连接起来隔离效果会更好，抗干扰性会更好，但需要两套电源。 5、继电器是线圈通电吸合，断电就不吸合。 (1)上图中继电器是高电平继电器应该吸合，低电平继电器断开。控制引脚是VALVE2_C、VALVE2_L是接被控制的外设。主要看引脚高还是低是线圈通电。 ------------ END ----------- 免责声明：本文转自网络，版权归原作者所有，如涉及作品版权问题，请及时与我们联系，谢谢！
