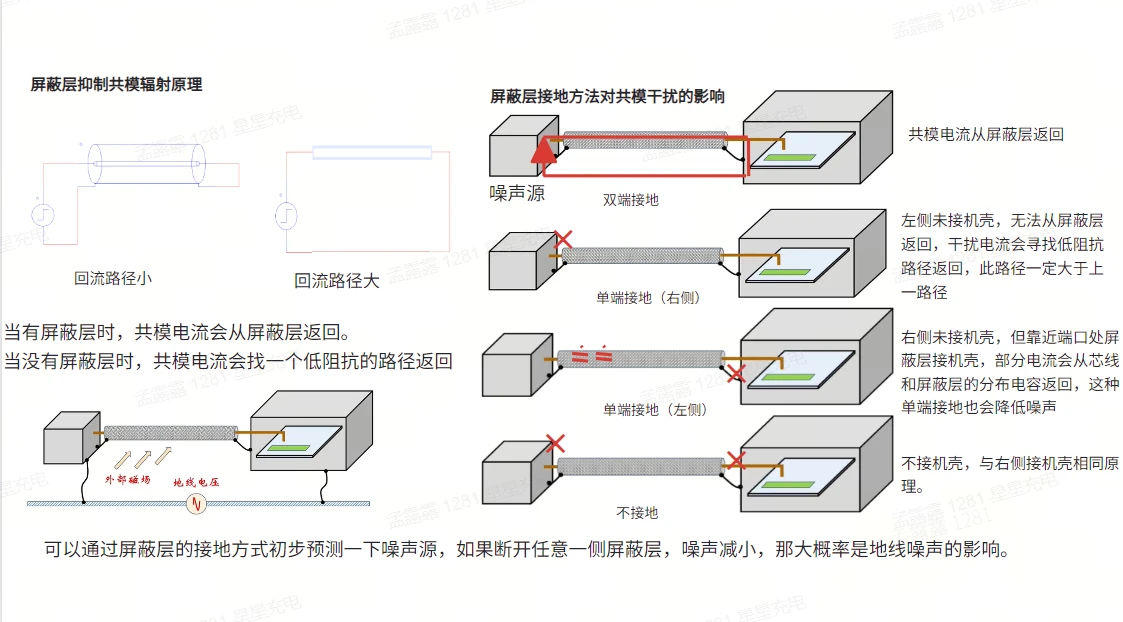

首先左上角介绍了屏蔽层抑制共模辐射的原理，当线缆有屏蔽层时，干扰电流会从屏蔽层返回；当线缆没有屏蔽层时，干扰会自己寻找一个低阻抗路径返回，而从屏蔽层返回的回流路径显然更小，所产生的噪声自然会小。

   右上角介绍了屏蔽层接地方法对共模干扰的影响：

   双端接地：共模电流从屏蔽层返回。

   单端接地（远离端口处）：干扰无法总屏蔽层返回，也就是屏蔽层并未起作用。

   单端接地（靠近端口处）：由于芯线与屏蔽层之间存在分布电容，所以部分干扰电流会通过分布电容经过屏蔽层返回，因此如果想要屏蔽层起作用，要在靠近端口处接地。

   双端不接地：这种情形和第二种情况一致

   另外，为什么会存在单端接地更好的情况呢，这可以用左下角的图解释，当地线上存在噪声电压时，如果屏蔽层双端接地，干扰会通过屏蔽层形成一个较大的回路，此时如果单端接地，那么就会切断回路，干扰自然也就消失了。

   总之，我们可以通过屏蔽层的接地方式初步判断一下噪声源头，如果切断任意一端屏蔽层接地，干扰均减小，那大概率是地线噪声的影响，因此在工程应用中，也不必拘泥于必须要双端接地，或者必须要单端接地，哪种方式好就选择哪种。

注意：以上所说接地为360°接地，如果存在猪尾巴可能会造成噪声干扰更大！！
