地质平面图，是从俯视视角反映地层特点。如何在地质平面图中快速提炼有用信息？如何在图中判断地质构造类型并分析形成过程？如果你对这些问题有疑惑的话，那不要错过今天的文章。

 01

  什么是地质平面图？

不同年代的地层，通过内力作用发生不同程度的变化。经地壳运动发生变位、变形，经变质作用发生变性，经岩浆活动在地层中形成新的岩石。形态各异的地层还可能在外力的侵蚀作用下出露地表。

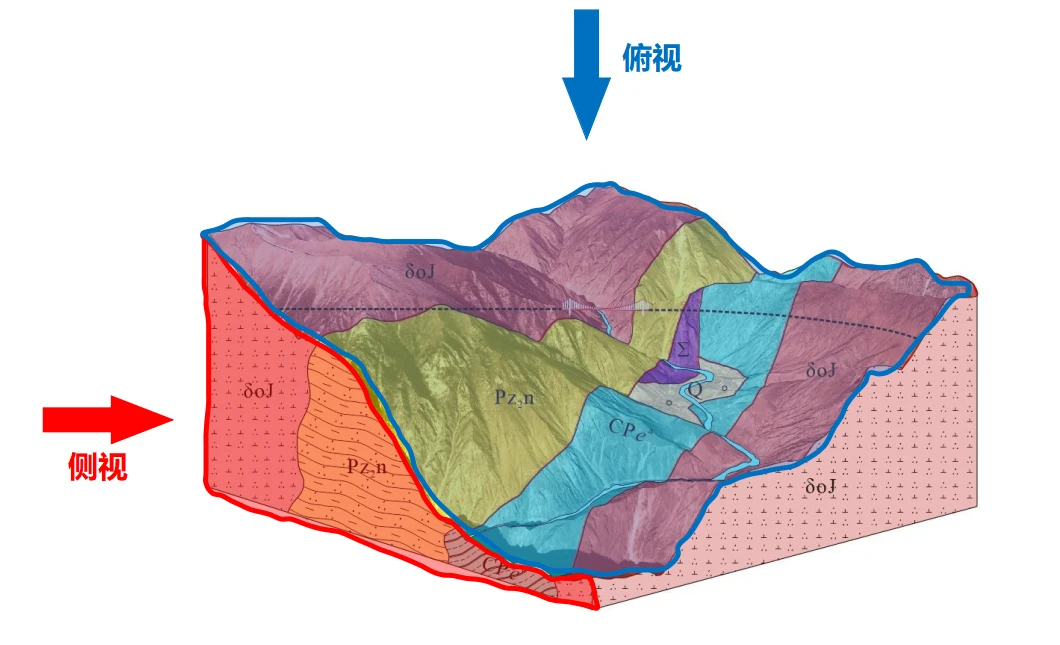

从俯视角度自上向下观察地表，看到的其实就是地质平面图。

地质平面图中可以反映出地层的年代、岩性及各地层的分布情况。根据这些基本信息可以判读地质构造及形成过程。

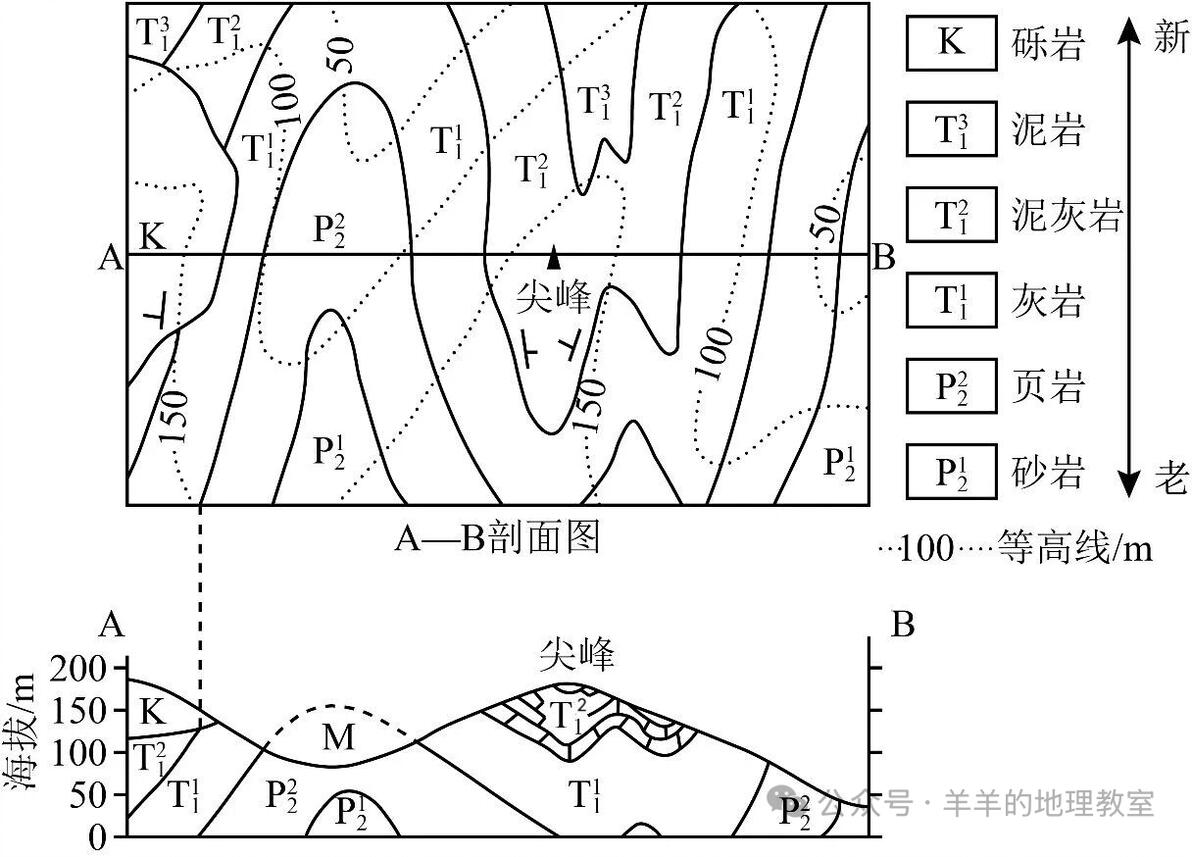

下图上半部分为地质平面图，其中实线为地层界线，虚线为等高线。下半部分为沿剖线A—B所做的地质剖面图。

 02

地质平面图的常见考察角度

• 判断褶皱类型

① 根据岩层新老关系，判断背斜和向斜

岩层中间老、两侧新为背斜；中间新、两侧老为向斜。

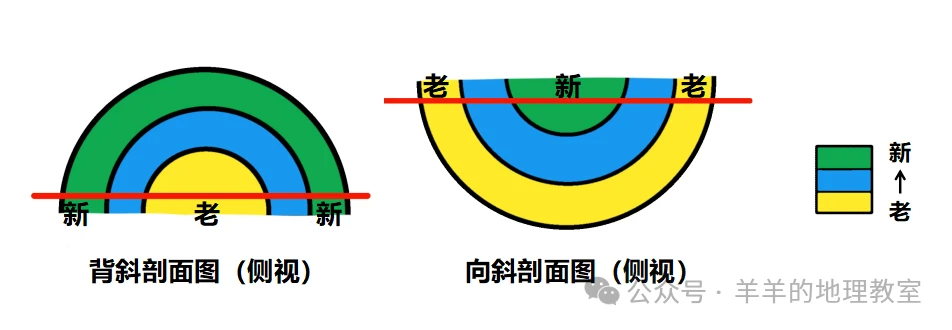

我们比较熟悉的是在侧视剖面图上，判断水平方向上岩层的新老关系。

作者制图

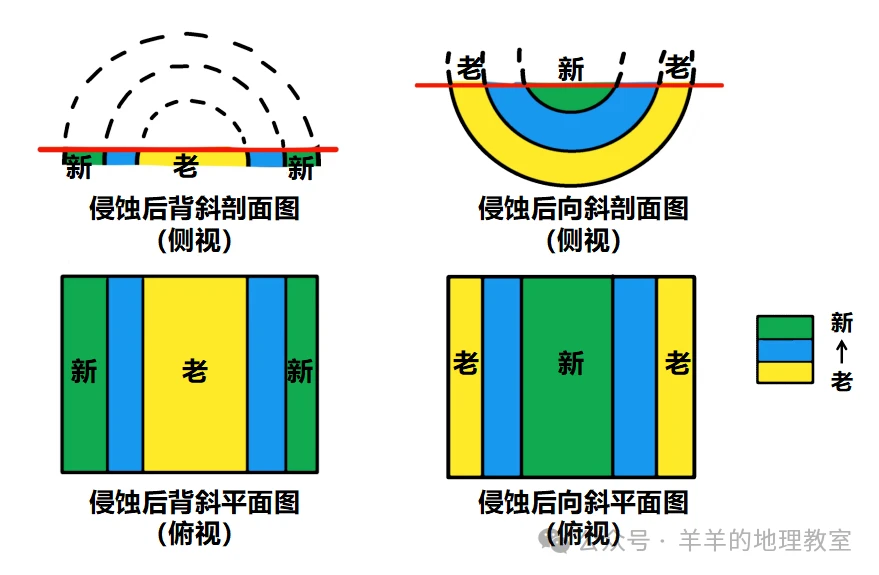

如果沿红色水平线以上的岩层被侵蚀，从俯视视角观察出露的岩层，得到的就是平面图。俯视图和侧视图的规律是一样的，都为 “中间老、两侧新 → 背斜；中间新、两侧老 →向斜”。

作者制图

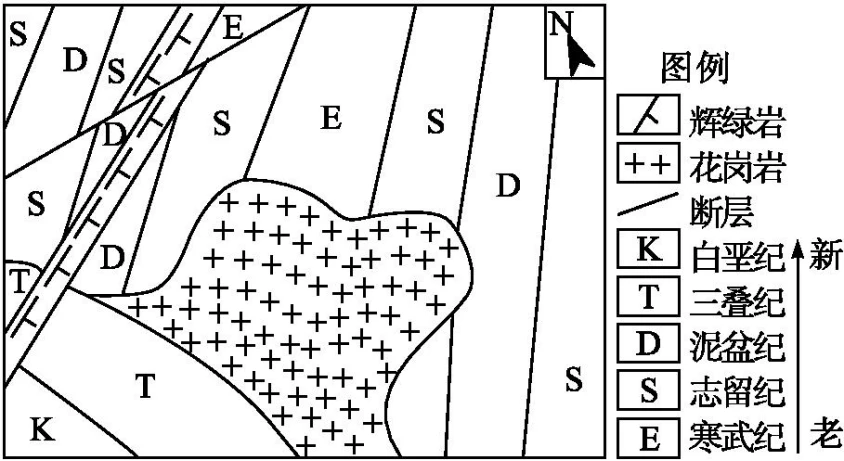

来做道例题，请判断下图区域主体地质构造是背斜？还是向斜？

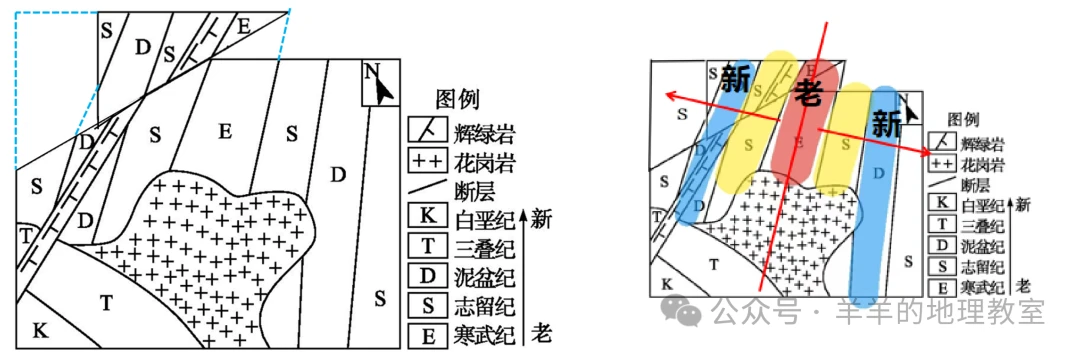

为了方便分析，将因断层发生错位的岩层复原，并将对称岩层用相同颜色标记。图中断层北部岩层向西南方向移动。复原时将北部岩层沿断层向相反方向（东北方）移动，并与南侧D、S、E岩层延伸方向重合即可。

根据图例中的新老关系，可以判断此处岩层 → 中间老，两侧新 → 为背斜。

② 如果发生地壳抬升，还可根据抬升前后核部的宽窄变化来判断地质构造

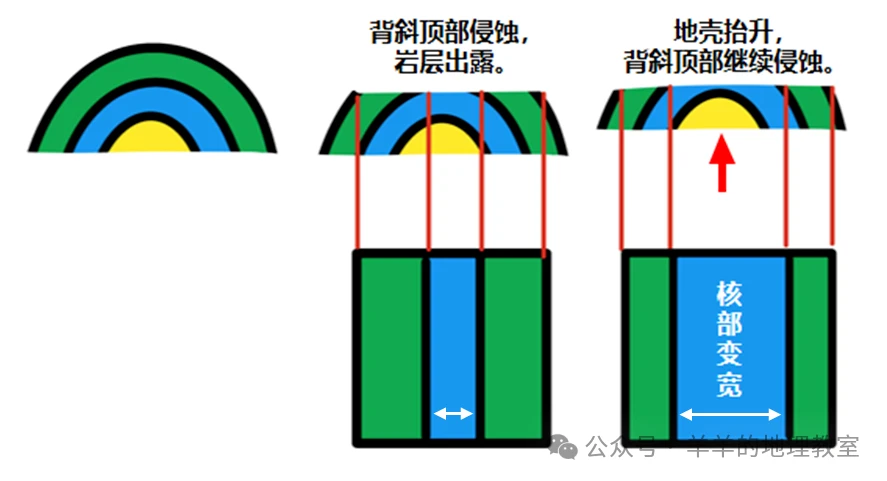

背斜顶部受到侵蚀，地下岩层出露。伴随着地壳抬升，持续发生外力侵蚀，蓝色岩层出露面积扩大，在平面图中显示变宽。

作者制图

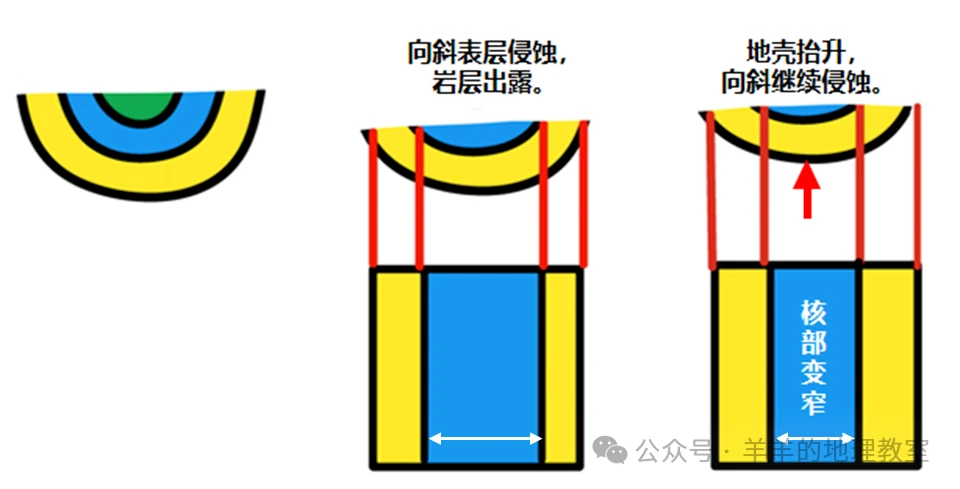

如果地壳抬升后，经外力侵蚀核部变窄，则为向斜。

作者制图

【小结】如果地壳抬升，核部变宽为背斜，核部变窄为向斜。

推荐阅读：网页链接​

来看道例题。

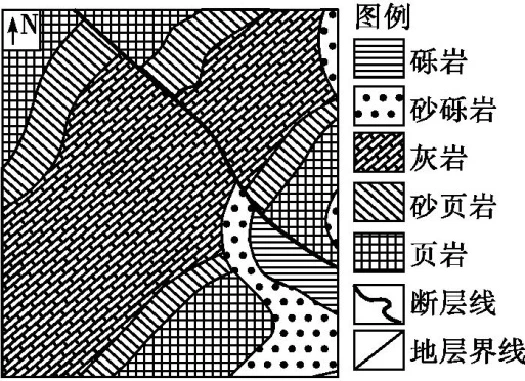

下图岩层发生过褶皱，断层线西南侧岩层有明显的抬升。判断下图褶皱类型及水平挤压力的方向。

为了方便分析，现将相同岩层用同颜色标注。断层核部岩层（红色），相对东北侧，明显西南侧更宽。材料提示 “西南侧岩层有明显的抬升”，抬升后核部变宽，所以为背斜。

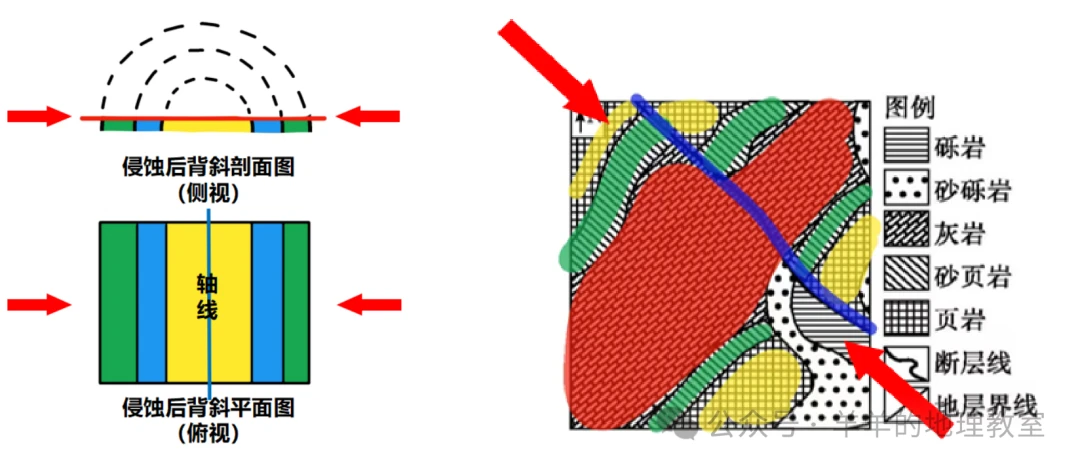

红色箭头为水平挤压力的方向。可以看出褶皱的挤压方向大致与岩层的水平延伸方向（或轴线）垂直（如左图）。所以水平挤压方向为西北—东南（如右图）。

作者制图

• 判断地质作用先后顺序

判断地质作用的先后顺序，需遵循以下两个原则：

① 下层岩层，先形成，年代老；上层岩层，后形成，年代新。

② 若断层或侵入岩切断其他岩层，则被切断岩层先形成，断层或侵入岩后形成。

而在地质平面图中，无法观察岩层在垂直方向的上下关系，所以使用第二个原则就可以解决大部分问题。

还是来看这幅图，其中辉绿岩为侵入体。请判断辉绿岩、断层、花岗岩、背斜形成的先后顺序。

【辉绿岩】侵入性岩浆岩的一种，多形成于地壳浅处岩层中。

断层将辉绿岩切断，故先形成辉绿岩，后形成断层。

花岗岩是岩浆岩中的侵入岩，将背斜切断，故先形成背斜，后形成花岗岩。

辉绿岩和花岗岩如何判断先后呢？找到与两者都相关的T岩层作为媒介。

辉绿岩将T岩层切断，故先形成T，再形成辉绿岩。花岗岩未将T切断，故先形成花岗岩，再形成T岩层。

所以按照时间从老到新的排序为：背斜、花岗岩、辉绿岩、断层。

 03

  做组题吧~

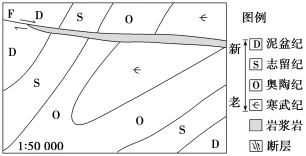

下图为某地地质平面图。据此完成下列小题。

1．图中岩浆岩

①切穿向斜轴部

②早于寒武纪形成

③切穿背斜轴部

④沿断层F侵入

A．①②

B．②③

C．①④

D．③④

2．该地区经历的地质过程是

A．固结成岩—褶皱隆升—断层错位

B．固结成岩—断层错位—褶皱隆升

C．褶皱隆升—固结成岩—断层错位

D．褶皱隆升—断层错位—固结成岩

 参考答案与解析

1．D

【解析】该地沉积岩岩层中间老两翼新，为背斜构造，岩浆岩切穿背斜轴部，①错误，③正确；图中显示岩浆岩切穿所有沉积岩岩层，即岩浆岩形成晚于所有沉积岩，至少应晚于泥盆纪形成，故②错误；图中岩浆岩的走向沿着断层方向展开，可以看出断层先形成，岩浆沿着断层侵入，因此④正确。故③④正确，故选择D。

2．A

【解析】图中岩层大部分为沉积岩，形成最早，然后经历了褶皱挤压，形成背斜，又经历了断层错位，最后岩浆沿着断层侵入。所以该地区经历的地质过程是“固结成岩—褶皱隆升—断层错位”，A正确，BCD顺序有所颠倒，故错误。故本题选A。
